LTC4013

推荐用于新设计

60V、同步降压型多化学组成电池充电器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽输入电压范围：4.5V 至 60V
  • 宽电池电压范围：0V 至 60V
  • 内置针对铅酸电池和锂离子电池的充电算法
  • ±0.5% 浮动电压准确度
  • ±5% 充电电流准确度
  • 最大功率点跟踪输入控制
  • NTC 温度补偿型浮动电压
  • 两个漏极开路状态引脚
  • 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装

LTC4013 是一款高电压电池充电器控制器，其支持浮动、吸收和均衡铅酸电池以及恒定电流 / 恒定电压锂离子电池充电算法。该器件特别适合为多种铅酸电池充电，包括开口型和密封型。另外，LTC4013 还支持锂离子 / 锂聚合物、磷酸铁锂 (LiFePO4)、镍氢 (NiMH)、镍隔 (NiCd) 和其他电池类型。

充电利用一个采用外部 N 沟道 MOSFET 的高效率同步降压型转换器来完成。开关频率用一个电阻器进行设置，或与一个外部时钟实现同步以在多相应用中使用。充电电流利用一个外部检测电阻器设定。

该器件拥有用于太阳能电池板等有限功率输入的最大功率点跟踪输入电压调节功能。其他特点包括用户可编程吸收和均衡时间、温度调整型调节电压和一个外部 NFET 隔离二极管。

应用

  • 用于照明、UPS 系统、安保摄像机、计算机控制面板的电池后备
  • 便携式医疗设备
  • 太阳能供电型系统
  • 工业电池充电
LTC4013
60V、同步降压型多化学组成电池充电器
LTC4013 - Typical Application Image 1 LTC4013 - Typical Application Image 2 LTC4013 Package Image 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 1

规范通知 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 2
LTC4417
推荐用于新设计 确定了优先级的 PowerPath™ 控制器
LTC4359
推荐用于新设计 具反向输入保护功能的理想二极管控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC2374B

LTC4013 演示板 | 60V 同步降压多化学电池充电器，21.5V ≤ VIN ≤ 35V或可调电压低至5V；VBATT = 12V (5A)

立即购买 更多内容

产品详情

演示电路2374B是一款具有最大功率点跟踪(MPPT)功能的多化学电池充电器，内置LTC4013。LTC4013集成了2级CC/CV充电周期、3级和4级铅酸及锂离子电池算法。

DC2374B设置为采用21.5V至35V电源或太阳能电池板供电，可为6节铅酸电池(5A)充电。提供可选输入和输出电容、大型电感焊盘以及并联顶部和底部FET焊盘，支持高功率充电。

工作频率、充电电压、低电量(LB)电压建立和时序可使用外部电阻和电容进行配置。不同的充电算法通过两个三态模式引脚和TIMER引脚设置。
DC2374B
LTC4013 演示板 | 60V 同步降压多化学电池充电器，21.5V ≤ VIN ≤ 35V或可调电压低至5V；VBATT = 12V (5A)

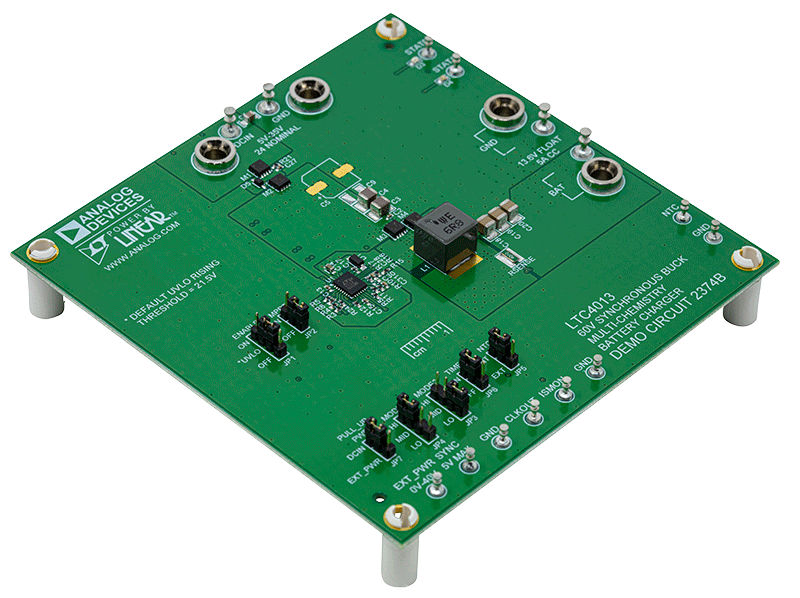

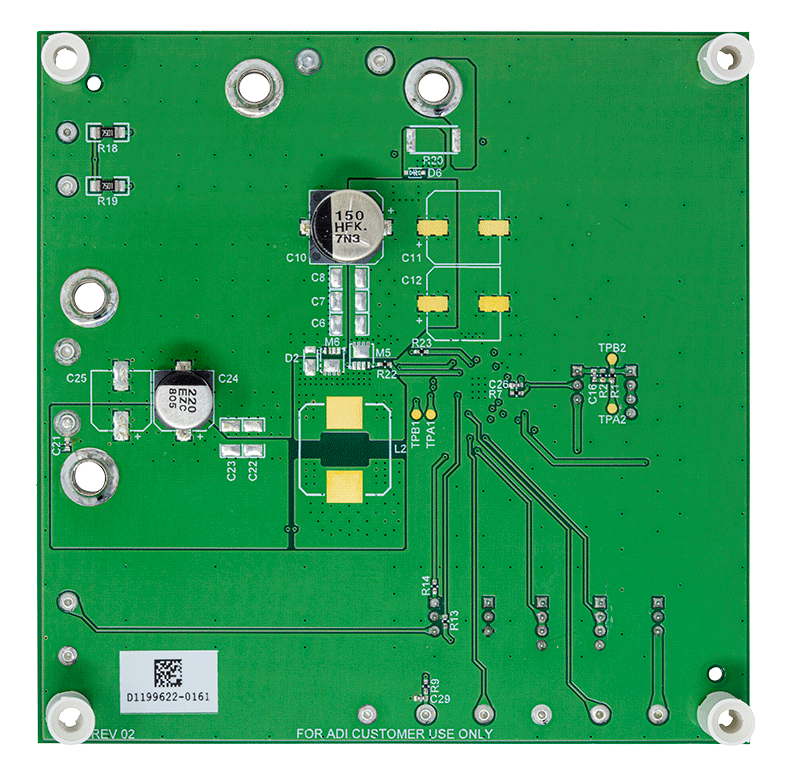

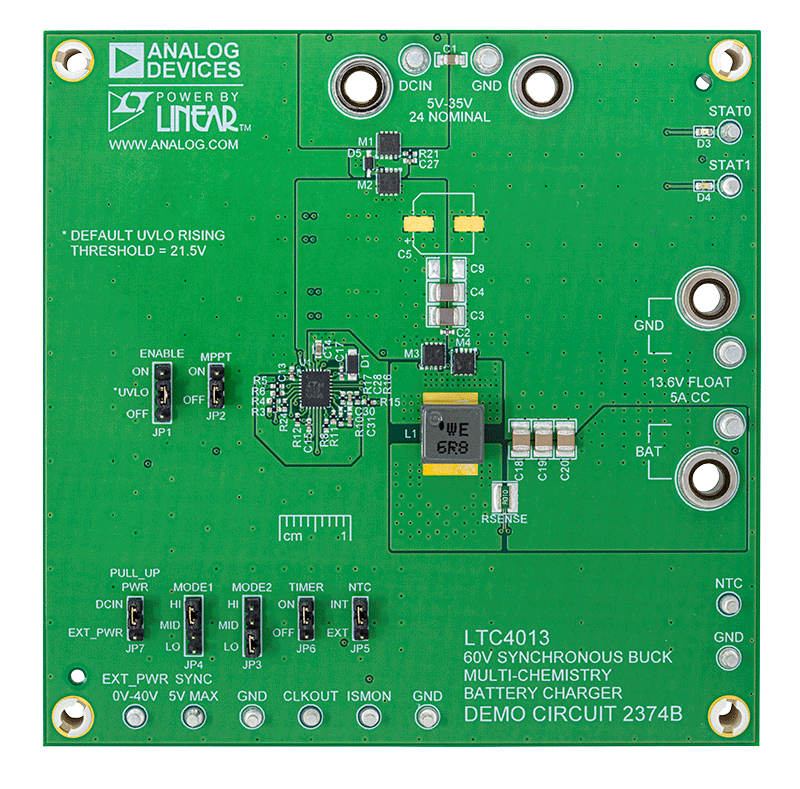

DC2374B Evaluation Board DC2374B Evaluation Board - Top View DC2374B Evaluation Board - Bottom View
