特性
- 宽输入电源范围：
- 4.7V 至 22V – 4.2 版本
- 8.9V 至 22V – 8.4 版本
- 具 500kHz 开关频率的高效率电流模式 PWM 控制器
- ±1% 充电电压准确度
- 充电结束电流检测输出
- 3 小时充电终止定时器
- 恒定开关频率以实现最低噪声
- ±5% 充电电流准确度
- 10μA 的低反向电池消耗电流
- 自动电池再充电
- 当输入电源被拿掉时自动停机
- 低电压电池的自动涓流充电
- 电池温度检测和适宜充电审查
- 可在采用陶瓷输出电容器时保持稳定
- 8 引脚 SO 封装和 10 引脚 DFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®4002 是一款用于一节 (4.2V) 或两节 (8.4V) 锂离子电池的完整电池充电器控制器。利用一个 500kHz 开关频率，LTC4002 提供了一种可采用多种电源电压对锂离子电池进行快速充电的小型、简单和高效的解决方案。一个外部检测电阻器以 ±5% 的准确度设定充电电流。一个内部电阻分压器和高精度基准负责以 ±1% 的准确度把最终浮动电压设定为每节电池 4.2V。
当输入电源被拿掉时，LTC4002 将自动进入一种低电流睡眠模式，从而把电池消耗电流减小至 10μA。一个内部比较器负责检测接近充电结束的情况，而一个内部定时器则用于设定总充电时间并终止充电周期。在充电周期结束之后，如果电池电压降至每节 4.05V 以下，则将自动开始一个新的充电周期。
LTC4002 采用 8 引脚 SO 封装和 10 引脚 DFN 封装。
Applications
- 便携式计算机
- 充电座
- 便携式仪器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4002
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
用户手册
2
146.00K
180.00K
可靠性数据
1
83.48 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4002EDD-4.2#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC4002EDD-4.2#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC4002EDD-8.4#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC4002EDD-8.4#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC4002ES8-4.2#PBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LTC4002ES8-4.2#TRPBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LTC4002ES8-8.4#PBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LTC4002ES8-8.4#TRPBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
- LTC4002EDD-4.2#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4002EDD-4.2#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4002EDD-8.4#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4002EDD-8.4#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4002ES8-4.2#PBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4002ES8-4.2#TRPBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4002ES8-8.4#PBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4002ES8-8.4#TRPBF
- 引脚/封装图-中文版
-
8-Lead SOIC (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 12, 2022
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LTC4002ES8-4.2#PBF
量产
LTC4002ES8-4.2#TRPBF
量产
LTC4002ES8-8.4#PBF
量产
LTC4002ES8-8.4#TRPBF
量产
6月 16, 2021
- 21_0026
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LTC4002ES8-4.2#PBF
量产
LTC4002ES8-4.2#TRPBF
量产
LTC4002ES8-8.4#PBF
量产
LTC4002ES8-8.4#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 12, 2022
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LTC4002ES8-4.2#PBF
量产
LTC4002ES8-4.2#TRPBF
量产
LTC4002ES8-8.4#PBF
量产
LTC4002ES8-8.4#TRPBF
量产
6月 16, 2021
- 21_0026
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LTC4002ES8-4.2#PBF
量产
LTC4002ES8-4.2#TRPBF
量产
LTC4002ES8-8.4#PBF
量产
LTC4002ES8-8.4#TRPBF
量产
软件和型号相关生态系统
评估套件 2

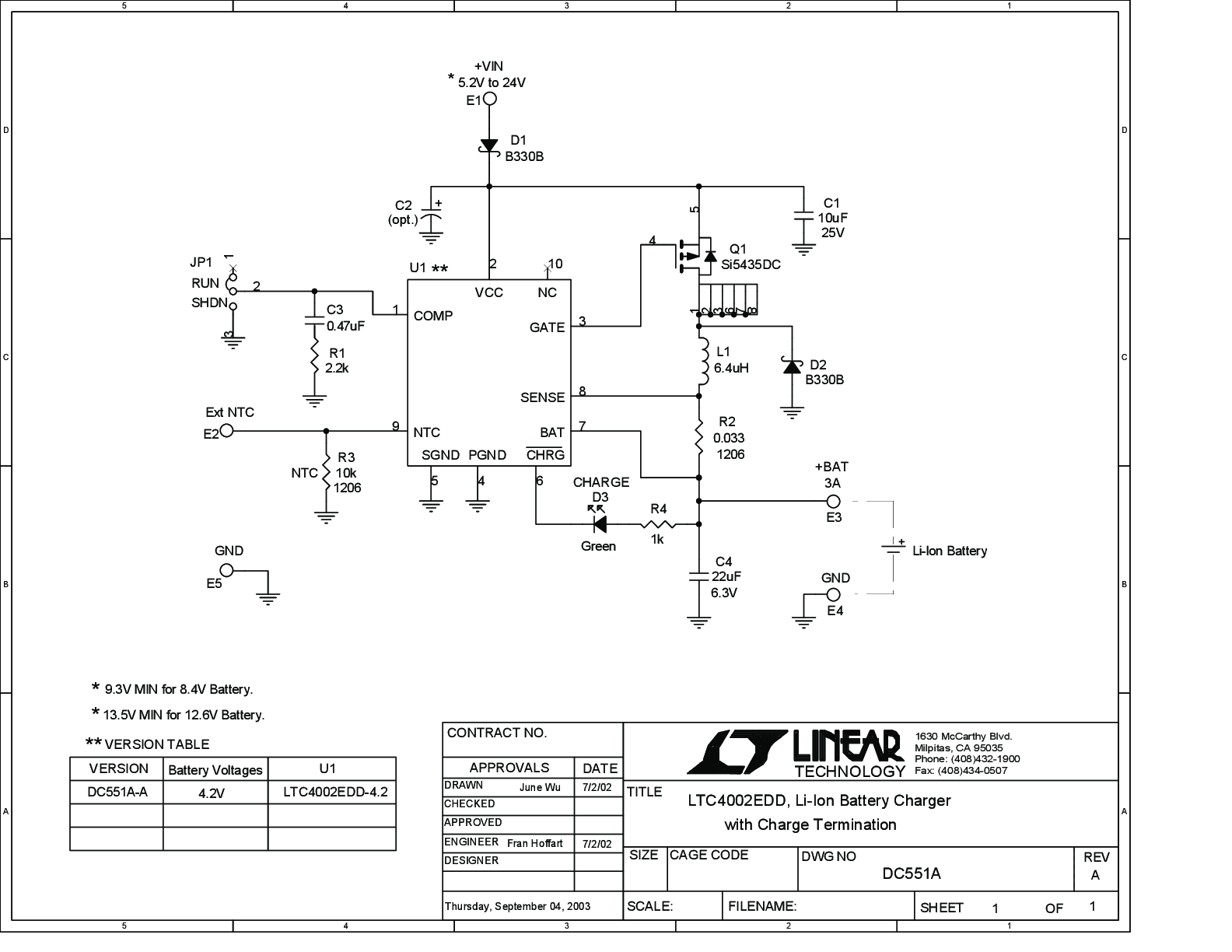

DC551A-A
LTC4002EDD-4.2 | Li-Ion Battery Charger with Charge Termination, +VIN = 5.2V to 24V, 3A Charge Current
产品详情
DC551A-A: Demo Board for LTC4002-4.2 Standalone Li-Ion Switch Mode Battery Charger.
资料

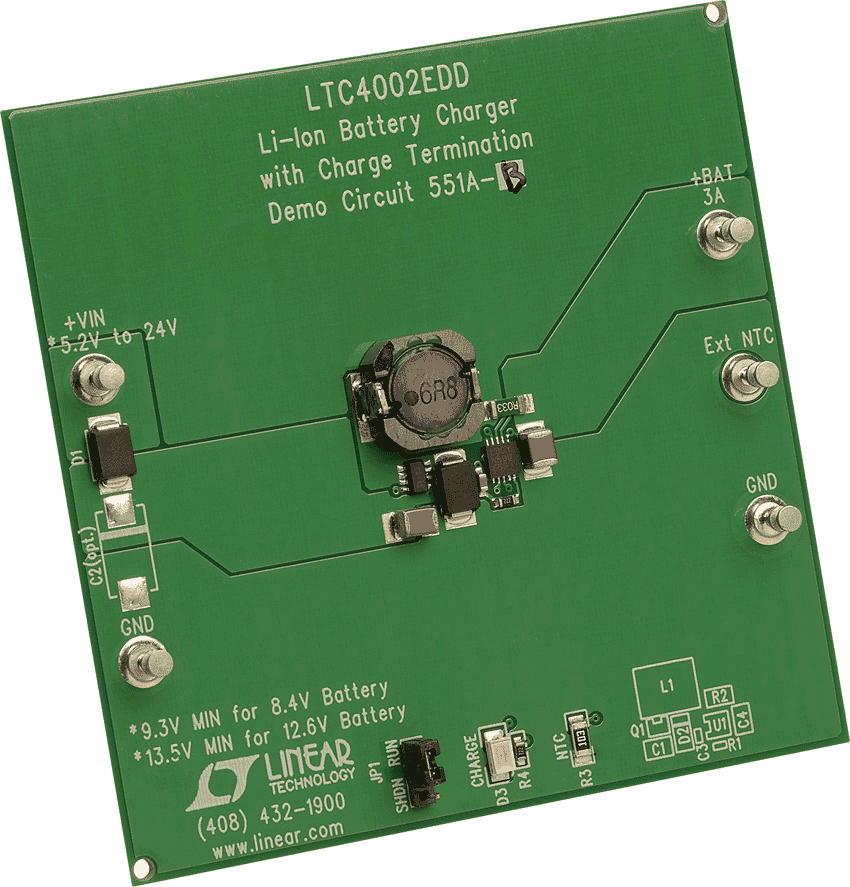

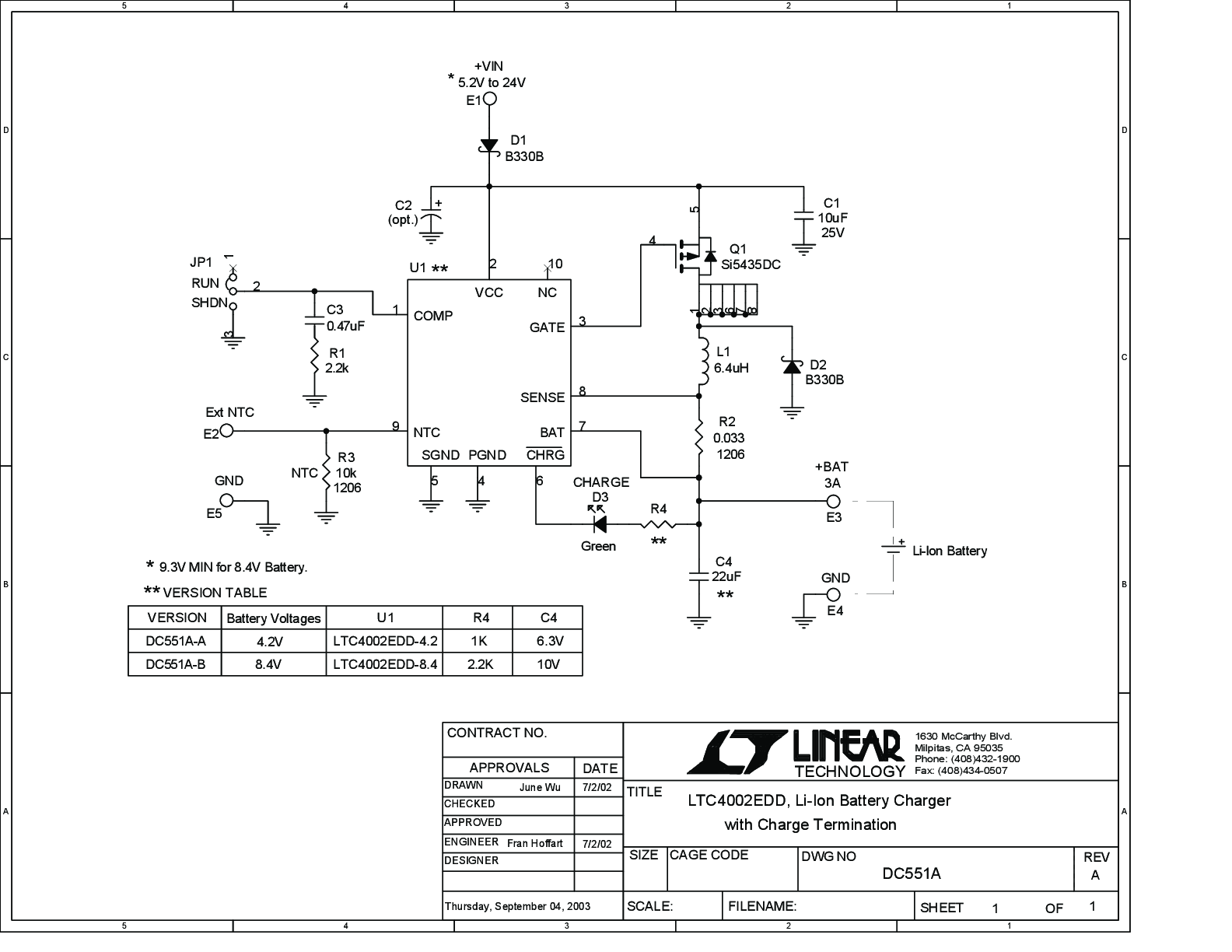

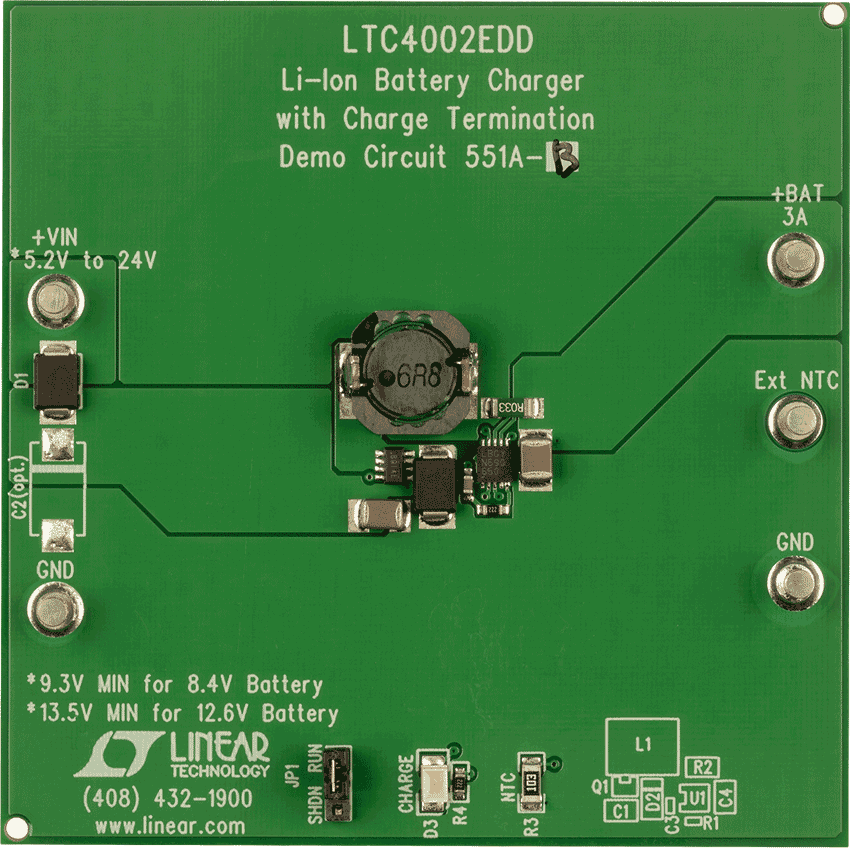

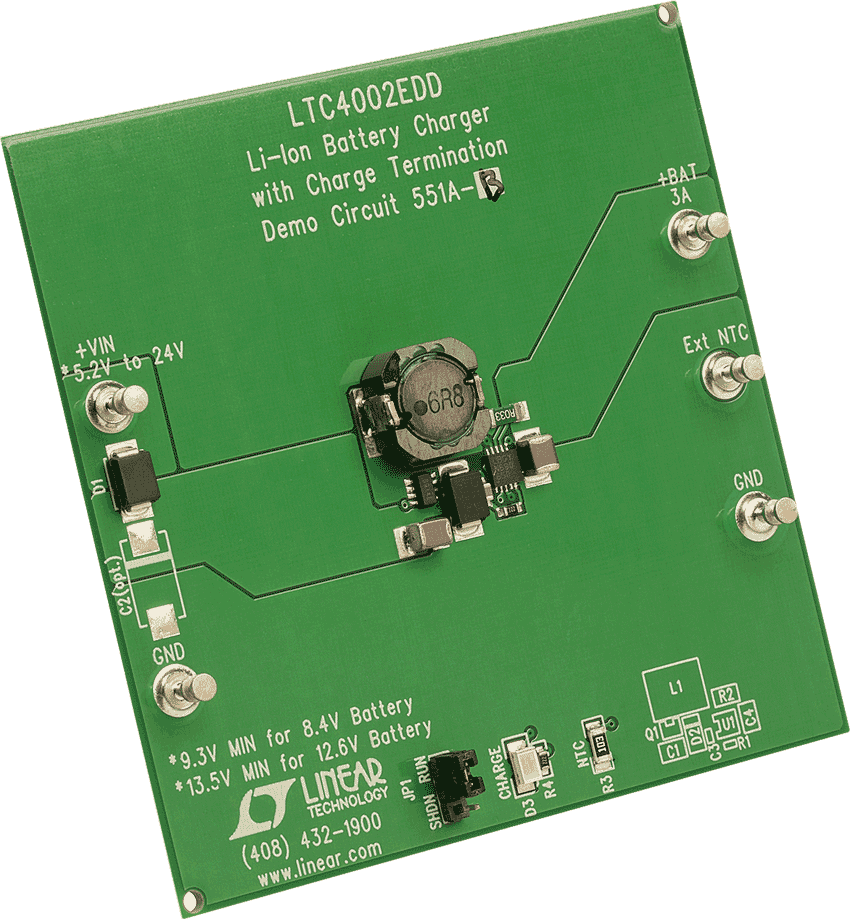

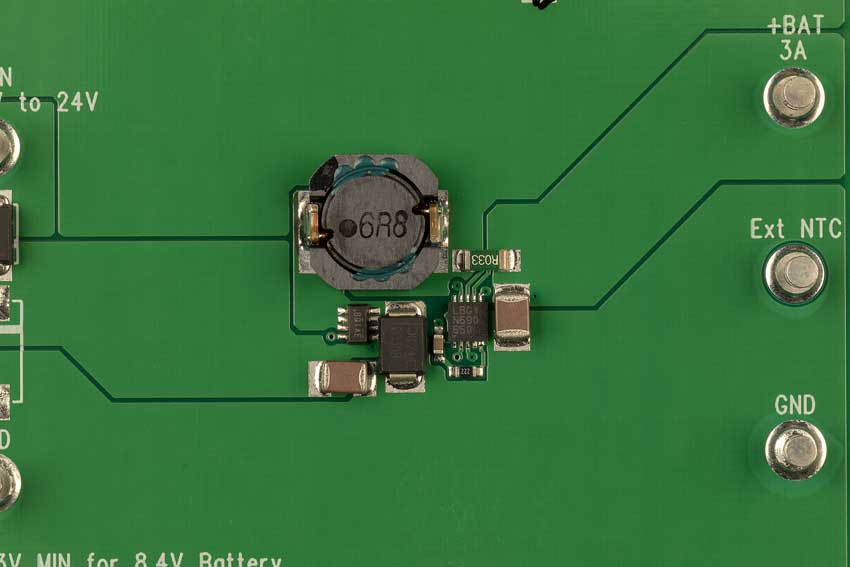

DC551A-B
LTC4002EDD-8.4 | Li-Ion Battery Charger with Charge Termination, +VIN = 9.3V to 24V, 3A Charge Current
产品详情
DC551A-B: Demo Board for the LTC4002-4.2 Standalone Li-Ion Switch Mode Battery Charger.
资料
