LTC3706

具 PolyPhase 操作能力的副端同步正激式控制器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 用于实现快速瞬态响应的副端控制
  • 自起动式架构免除了增设单独偏置稳压器的需要
  • 专有的栅极驱动编码方案降低了系统复杂性
  • 多相 (PolyPhase®) 操作降低了对输入电容器 (CIN) 的要求
  • 电流模式控制确保了均流
  • PLL 固定频率:100kHz 至 500kHz
  • ±1% 输出电压准确度
  • 真正的远端采样差分放大器
  • 电源良好输出电压监视器
  • 高电压线性稳压器控制器
  • 宽电源范围:5V 至 30V
  • 可提供窄体 24 引脚 SSOP 封装

更多细节
show more Icon

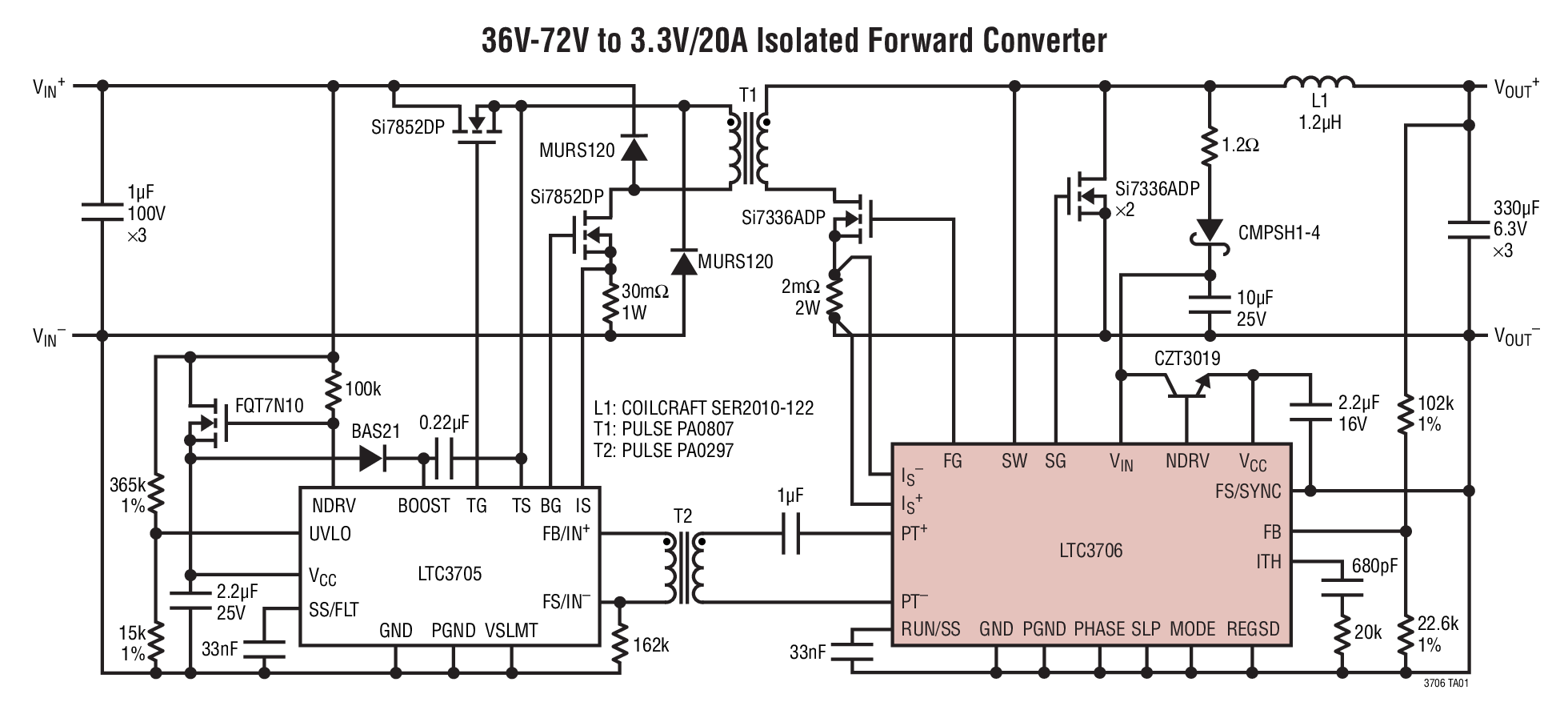

LTC®3706 是一款具多相操作能力的副端控制器,用于同步正激式转换器。当与 LTC3705 栅极驱动器和主端控制器一起使用时,该器件将造就一个完整、兼具多相操作之效率和副端控制之速度的隔离型电源。

LTC3706 专为简化高效、副端正激式转换器的设计而开发。通过与 LTC3705 的协同运作,LTC3706 形成了一个坚固、自起动式转换器,从而免除了增设副端控制应用中常用单独偏置稳压器的需要。此外,该器件还运用了一种专有的编码方案,以利用单个纤巧型脉冲变压器来实现穿过绝缘垫垒的栅极驱动信号和 DC 偏置功率的多路传输。

LTC3706 提供了远端采样、准确的电源良好和过压监视电路,以支持精准、高电流应用。另外,该器件还提供了一个具热保护功能的线性稳压器控制器,旨在简化副端偏置电压的产生。

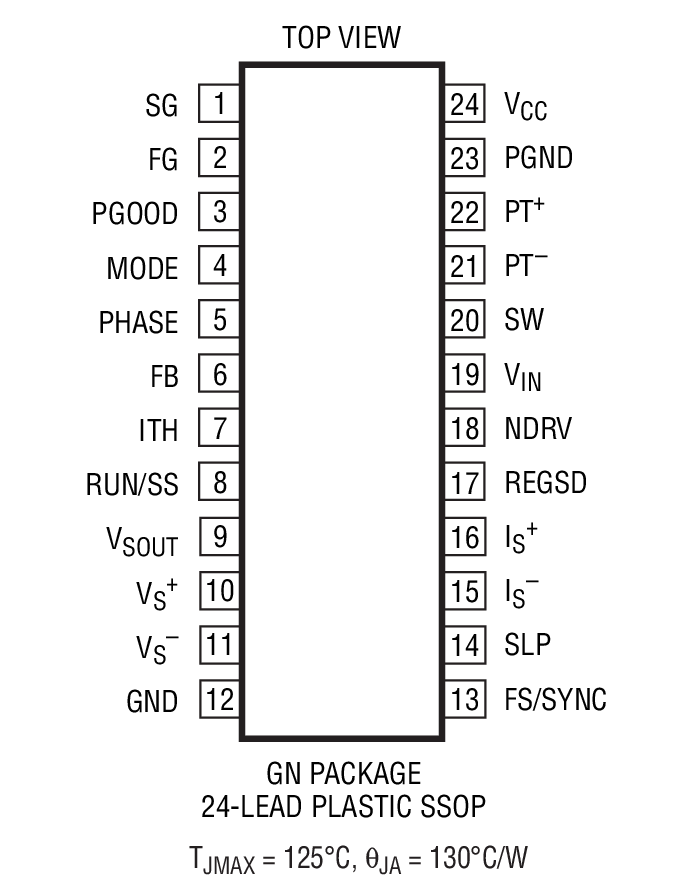

LTC3706 采用 24 引脚 SSOP 封装。



Applications

  • 隔离型 48V 电信系统
  • 因特网服务器和路由器
  • 分布式电源降压型转换器
  • 汽车和重型设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3706EGN#PBF
  • HTML
  • HTML
LTC3706EGN#TRPBF
  • HTML
  • HTML
LTC3706IGN#PBF
  • HTML
  • HTML
LTC3706IGN#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3706EGN#PBF

量产

LTC3706EGN#TRPBF

量产

LTC3706IGN#PBF

量产

LTC3706IGN#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3706EGN#PBF

量产

LTC3706EGN#TRPBF

量产

LTC3706IGN#PBF

量产

LTC3706IGN#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 4

reference details image

DC888A-B

LTC3725EMSE/LTC3706EGN Demo Board | 1/4 Brick, 36V ≤ VIN ≤ 72V, VOUT: 5V/40A

zoom

DC888A-B

LTC3725EMSE/LTC3706EGN Demo Board | 1/4 Brick, 36V ≤ VIN ≤ 72V, VOUT: 5V/40A

LTC3725EMSE/LTC3706EGN Demo Board | 1/4 Brick, 36V ≤ VIN ≤ 72V, VOUT: 5V/40A

产品详情

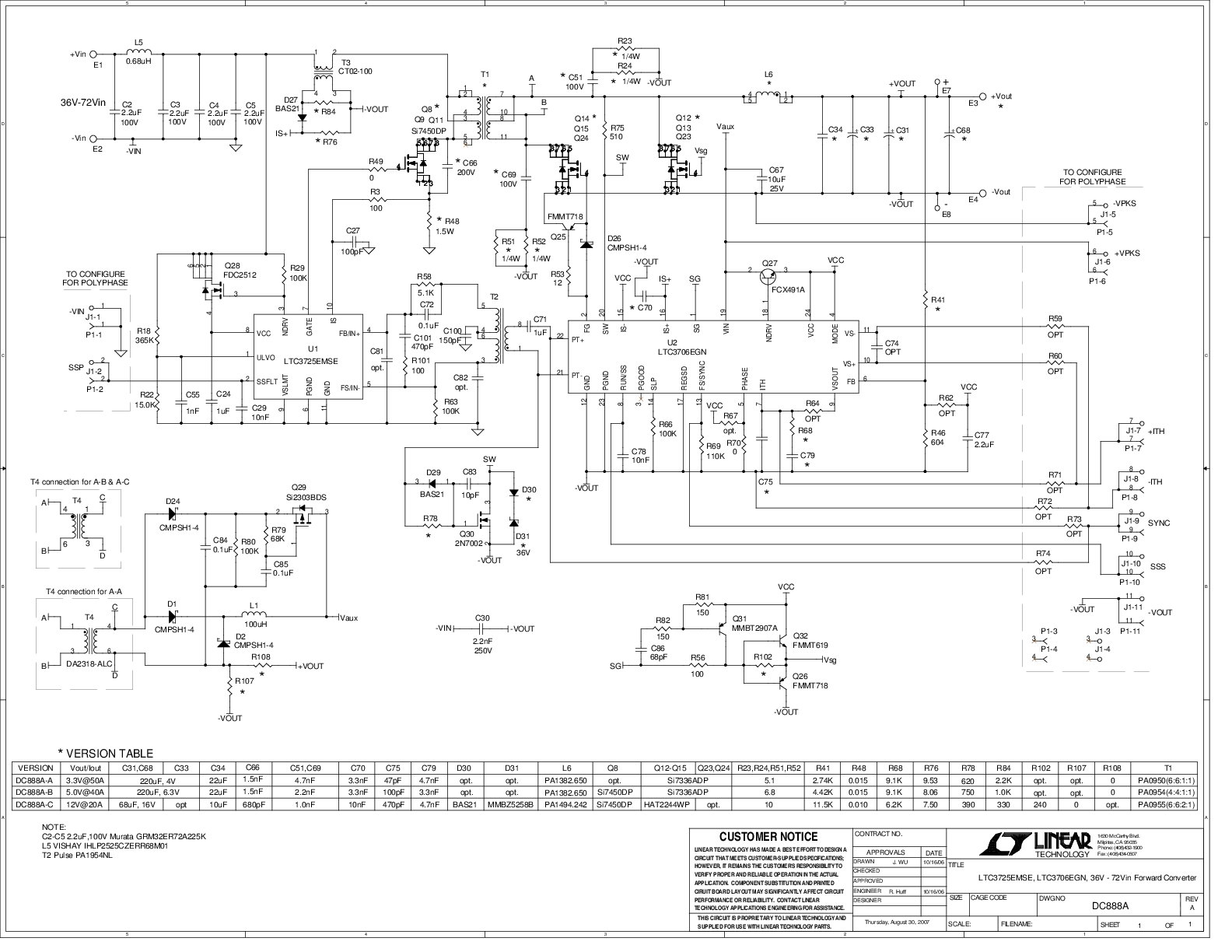

Demonstration circuit 888A-B is a high power isolated synchronous forward converter with synchronous secondary side control featuring the LTC3725 and LTC3706. When powered from a 36-72V input, a single DC888A-B provides an isolated 5V at 40A in a quarter-brick footprint. If higher output current is required, multiple DC888A boards may be stacked together using on-board connectors for a complete PolyPhase current sharing solution.
