概览

优势和特点

  • 具 “即时接通” 操作功能的全功能锂离子 / 锂聚合物电池充电器 / PowerPath 控制器
  • 输出可调的三通道、高效率降压型开关稳压器 (800mA、500mA、500mA IOUT)
  • I2C 可调型 SW 转换速率用于降低 EMI
  • 高温电池电压下降可改善安全性和可靠性
  • 用于 USB (VBUS) / 墙上适配器输入的过压保护控制器提供至 30V 的保护作用
  • 具 60dB 亮度控制范围和灰度等级 (通过 I2C 来实现) 的集成 40V 串联 LED 背光源驱动器
  • 1.5A 最大充电电流和热限制
  • 电池浮置电压 :
    • 4.2V (LTC3577-3)
    • 4.1V (LTC3577-4)
  • 具系统复位功能的按钮接通 / 关断控制
  • 双通道 150mA 电流限制 LDO
  • 与 SiRF Atlas IV 处理器相兼容的启动定时
  • 小外形 4mm x 7mm 44 引脚 QFN 封装

产品详情

LTC®3577-3 / LTC3577-4 是面向单节锂离子/ 锂聚合物电池应用的高集成度电源管理 IC。它包括一个具自动负载优先级处理功能的 PowerPath 管理器、一个电池充电器、一个理想二极管、输入过压保护能力和众多其他内部保护功能。LTC3577-3 / LTC3577-4 专为从电流受限型电源 (例如:USB) 来进行准确充电而设计,运用的方法是自动减小充电电流,这样负载电流与充电电流之和就不会超过编程输入电流限值 (100mA 或 500mA 模式)。LTC3577-3 / LTC3577-4 在高温条件下将降低电池电压,以改善安全性和可靠性。三个降压型开关稳压器和两个 LDO 提供了众多的可用电源。LTC3577-3 / LTC3577-4 还包括一个按钮输入,用于控制电源排序和系统复位。片上 LED 背光源升压电路能够驱动多达 10 个串联的 LED,并具有通过 I2C 输入来实现的通用型数字调光功能。LTC3577-3 / LTC3577-4 专为支持 SiRF Atlas IV 处理器而设计,并拥有不同于其他 LTC3577 版本的按钮定时和排序功能。LTC3577-3 / LTC3577-4 采用扁平 4mm x 7mm x 0.75mm 44 引脚 QFN 封装。



应用

  • PND、DMB / DVB-H、数字 / 卫星无线电通信、媒体播放器
  • 便携式工业/医疗产品
  • 其他基于 USB 的手持式产品

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

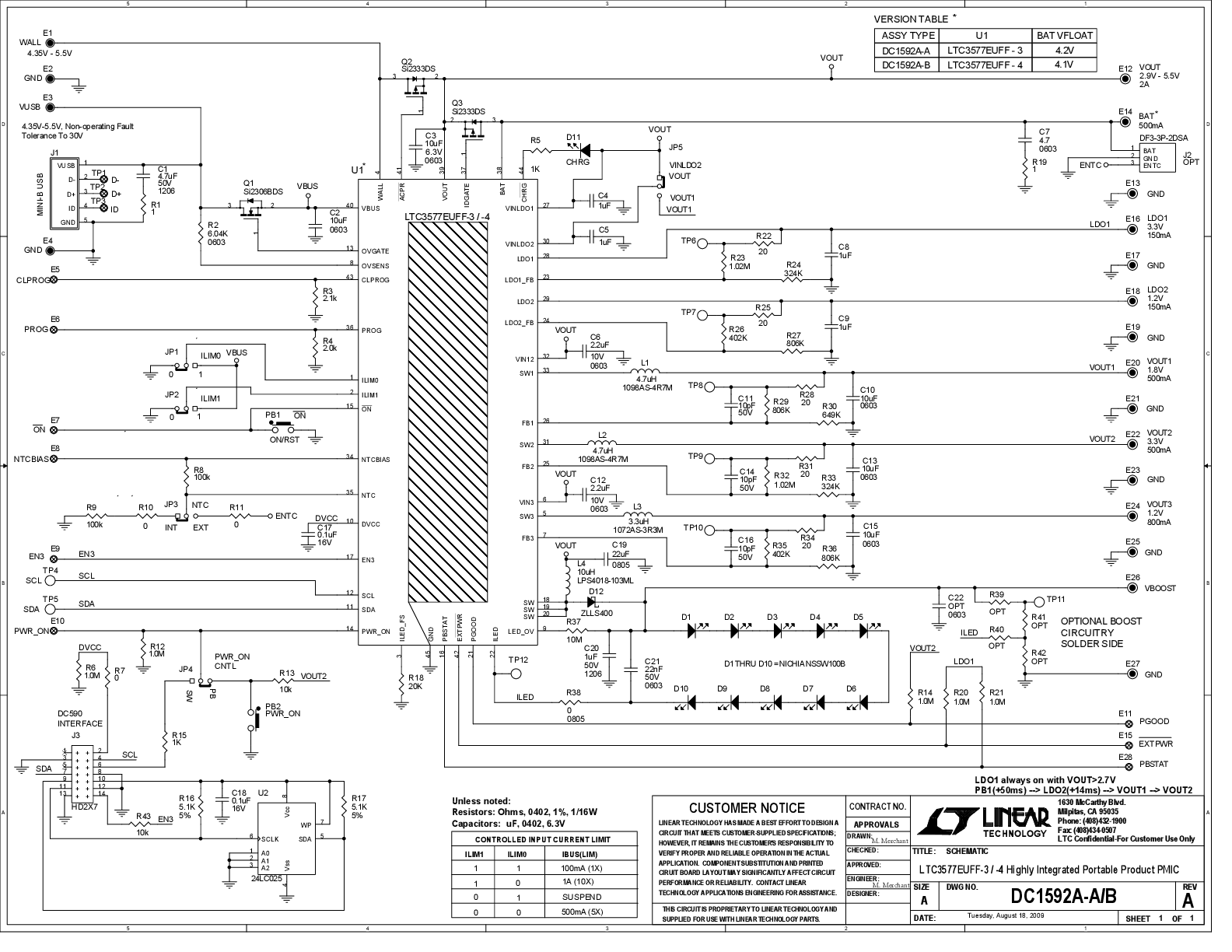

评估套件 (2)
