概览
优势和特点
电源管理器
- 具 Bat-Track™ 自适应输出控制功能的高效率开关 PowerPath™ 控制器
- 可编程 USB 或墙上输入电流限值 (100mA/500mA/1A)
- 全功能锂离子/锂聚合物电池充电器
- 可在电池电量耗尽的情况下实现“即时接通”操作
- 1.5A 最大充电电流
- 内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
- 从 BAT 引脚供电时的无负载低 IQ (< 30μA)
1A 降压-升压型 DC/DC

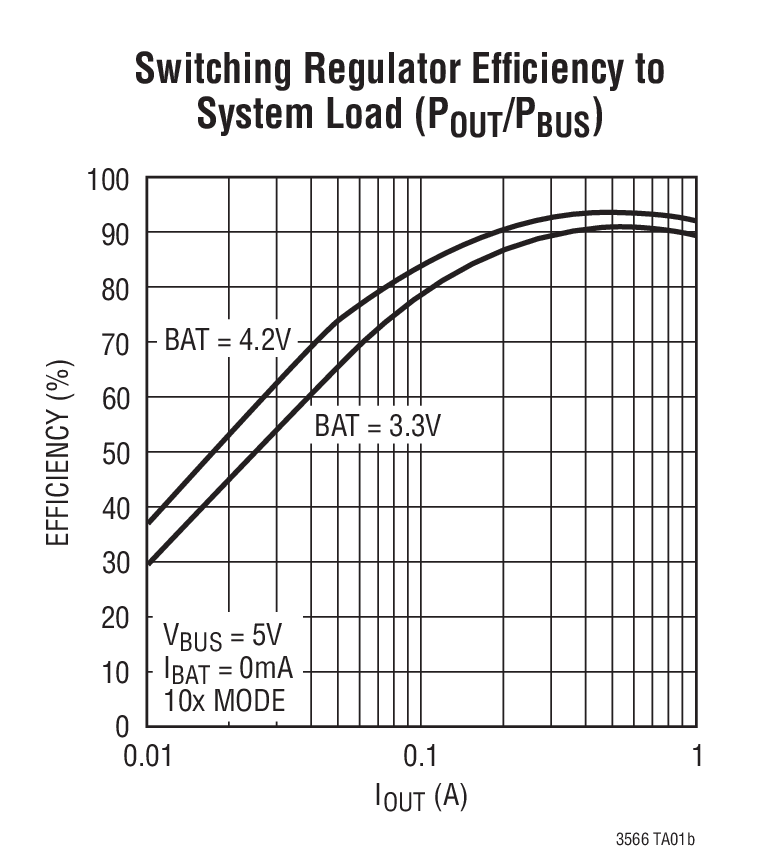

- 高效率 (1A IOUT)
- 2.25MHz 恒定频率操作
- 低的无负载静态电流 (~13μA)
- 零停机电流
- 所有功能的引脚控制
产品详情
LTC®3566 是一款面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器 IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和一个高效率同步降压-升压型开关稳压器。LTC3566 系列专为 USB 应用而设计，其开关电源管理器把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用)，或者 1A (对于适配器供电应用)。
LTC3566 系列的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载，而作为热量消耗掉的功率极少。该特点使 LTC3566 能向应用提供更多的功率，并放宽了狭小空间里的热预算约束条件。 LTC3566-2 自动地减少充电电流，以在电池低电量情况下保持一个稳压的 3.6V VOUT，而 LTC3566 不能做到。同步降压-升压型 DC/DC 能够提供高达 1A 的电流。

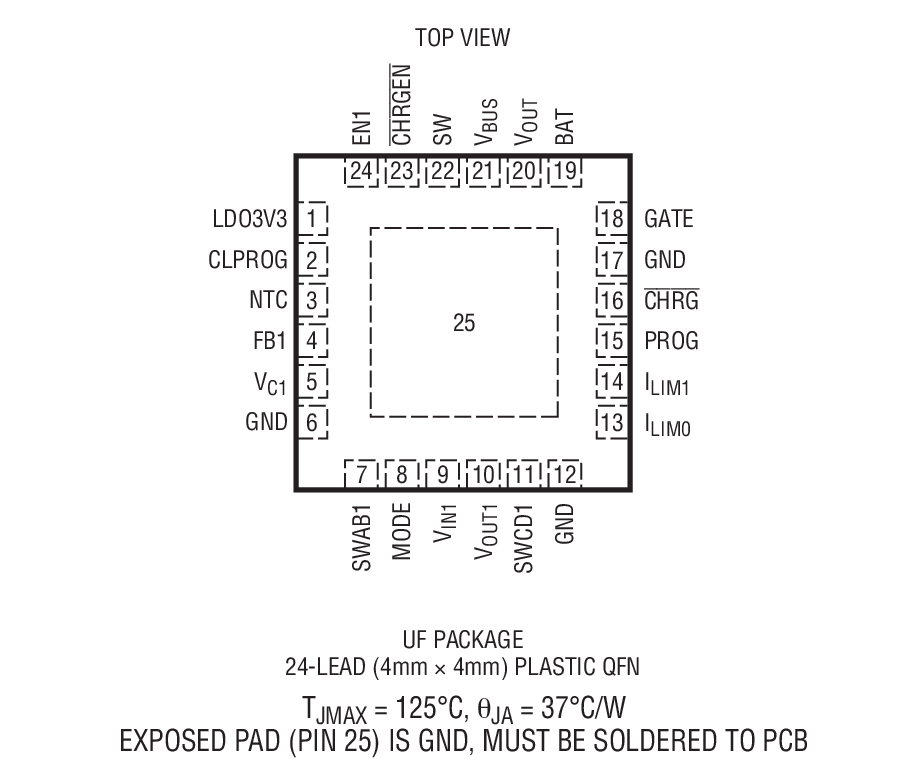

LTC3566 采用扁平 24 引脚 4mm x 4mm QFN 表面贴装型封装。
应用
- 基于 HDD 的 MP3 播放器、PDA、GPS、PMP 产品
- 其他基于 USB 的手持式产品
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R540 Reliability Data3/26/2018PDF23 K
-

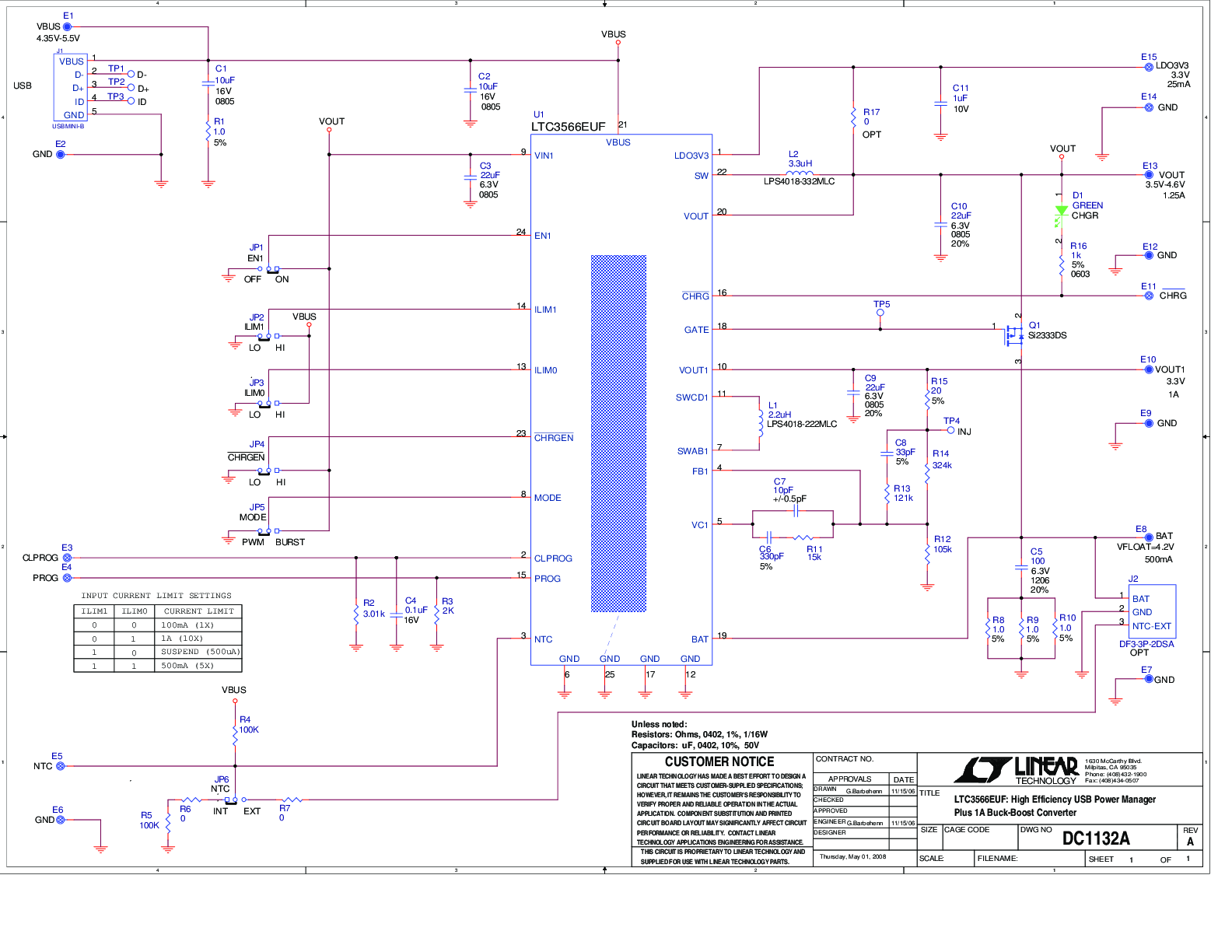

DC1132A - Demo Manual9/24/2009PDF325K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3566EUF#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3566EUF#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3566EUF-2#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3566EUF-2#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R540 Reliability Data |
