LTC3453

量产

同步降压-升压型高功率白光 LED 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高效率：在整个锂离子电池电压范围内为 90% (典型值)
  • 宽 VIN 范围：2.7V 至 5.5V
  • 高达 500mA 的连续输出电流
  • 内部软启动
  • 开路 / 短路 LED 保护
  • LED 电流匹配误差通常 <2%
  • 1MHz 恒定频率操作
  • 低停机电流：6μA
  • 过热保护
  • 小外形的耐热性能增强型 16 引脚 (4mm x 4mm) QFN 封装
       

LTC®3453 是一款同步降压-升压型 DC/DC 转换器，专为采用单个锂离子电池输入以高达 500mA 的总电流驱动多达 4 个白光 LED 而优化。稳压器可工作于同步降压、同步升压、或降压-升压模式，这取决于输入电压和 LED 最大正向电压。这款器件采用一种专有架构实现了较佳的效率，该架构可确定哪个 LED 在其编程电流下需要最大的正向电压降，并调节公共输出电源轨以提供最低的压差。可在锂离子电池的整个可用范围内 (2.7V 至 4.2V) 实现 90% 的效率。

可以利用双电流设定电阻器和双使能引脚把 LED 电流设置为 4 种水平 (包括停机) 的其中一种。在停机模式中，电源电流仅为 6μA。

1MHz 的恒定高工作频率允许使用一个小的外部电感器。LTC3453 可提供外形扁平 (仅高 0.75mm) 的耐热性能增强型 16 引脚 (4mm x 4mm) QFN 封装。

应用

  • 蜂窝电话
  • 数码相机
  • 个人数字助理 (PDA)
  • 便携式设备
   

LTC3453
同步降压-升压型高功率白光 LED 驱动器
High Efficiency Torch/Flash LED Driver Torch Mode Efficiency vs VIN Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3453
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC810A

LTC3453EUF演示板 | 降压-升压闪光灯(500mA)/手电筒(150mA) LED驱动器，2.7 ≤ VIN ≤ 5.5V，VLED

立即购买 更多内容

产品详情

演示电路810是一款高效率降压-升压闪光LED驱动器，内置LTC3453和LXCL-PWF1 Lumileds Luxeon闪光灯LED。该板针对500mA (300ms) LED闪光电流或150mA恒定LED手电筒电流进行了优化，支持使用2.7V至4.2V输入电压的单节锂离子电池或三节AAA串联电池。LTC3453具有锂离子电池输入电压范围、高LED闪光电流和单独的手电筒模式电流设置、内部同步电源开关，只需极少的薄型外部元件并采用简单设计，使其成为空间受限的高效率蜂窝电话摄像头闪光灯应用的出色解决方案。DC810配有三个AAA串联电池，以仿真典型锂离子蜂窝电话电池的功能。
DC810A
LTC3453EUF演示板 | 降压-升压闪光灯(500mA)/手电筒(150mA) LED驱动器，2.7 ≤ VIN ≤ 5.5V，VLED

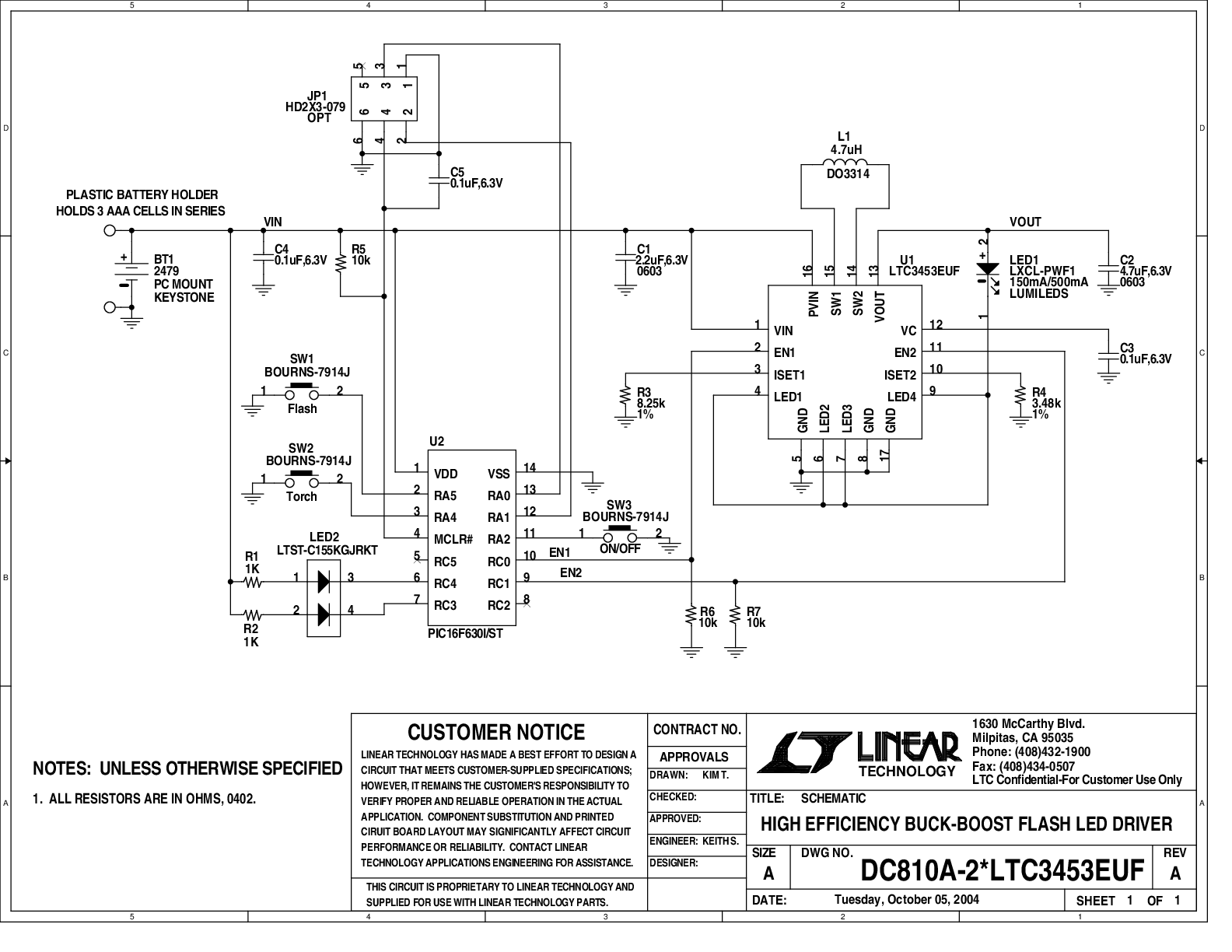

DC810A - Schematic
