LTC3260

低噪声、双通道电源的负输出充电泵

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 14
特性
  • VIN 范围:4.5V 或 32V
  • 反相电荷泵生 –VIN
  • 电荷泵的输出电流高达100mA
  • 低噪声负 LDO 后置稳压器 (ILDO = 50mA 最大值)
  • 低噪声独立正 LDO 稳压器 (ILDO+ = 50mA 最大值)
  • 在突发模式 (Burst Mode®) 下,两个LDO稳压器均开启时,静态电流为100μA
  • 50kHz 至 500kHz 可编程振荡器频率
  • 采用陶瓷电容便可稳定工作
  • 短路 / 热保护
  • 薄型3mm × 4mm 14引脚DFN封装和散热增强型16引脚MSOP封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LTC3260 是一款低噪声、双极性输出电源,包括一个兼具正和负 LDO 稳压器的负输出充电泵。充电泵在一个 4.5V 至 32V 的宽输入范围内运作,并能够输送高达 100mA 的输出电流。每个 LDO 稳压器可提供高达 50mA 的输出电流。负 LDO 后置稳压器采用充电泵输出来供电。LDO 输出电压可使用外部电阻分压器进行调节。

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式中,充电泵 VOUT 调节至 –0.94 • VIN,而且 LTC3260 在两个 LDO 稳压器均处于接通状态时仅吸收 100μA 的静态电流。在恒定频率模式中,充电泵产生一个等于 –VIN 的输出,并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3260 采用扁平 (高度仅 0.75mm) 3mm x 4mm 14 引脚 DFN 封装和耐热性能增强型 16 引脚 MSOP 封装。

应用

  • 低噪声双极 / 负输出电源
  • 工业 / 仪表低噪声偏置发生器
  • 便携式医疗设备
  • 便携式仪器
产品模型 14

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3260EDE#PBF
  • HTML
  • HTML
LTC3260EDE#TRPBF
  • HTML
  • HTML
LTC3260EMSE#PBF
  • HTML
  • HTML
LTC3260EMSE#TRPBF
  • HTML
  • HTML
LTC3260HMSE#PBF
  • HTML
  • HTML
LTC3260HMSE#TRPBF
  • HTML
  • HTML
LTC3260HMSE#WPBF
  • HTML
  • HTML
LTC3260HMSE#WTRPBF
  • HTML
  • HTML
LTC3260IDE#PBF
  • HTML
  • HTML
LTC3260IDE#TRPBF
  • HTML
  • HTML
LTC3260IMSE#PBF
  • HTML
  • HTML
LTC3260IMSE#TRPBF
  • HTML
  • HTML
LTC3260MPMSE#PBF
  • HTML
  • HTML
LTC3260MPMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3260EDE#PBF

量产

LTC3260EDE#TRPBF

量产

LTC3260IDE#PBF

量产

LTC3260IDE#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3260EDE#PBF

量产

LTC3260EDE#TRPBF

量产

LTC3260EMSE#PBF

量产

LTC3260EMSE#TRPBF

量产

LTC3260HMSE#PBF

量产

LTC3260HMSE#TRPBF

量产

LTC3260IDE#PBF

量产

LTC3260IDE#TRPBF

量产

LTC3260IMSE#PBF

量产

LTC3260IMSE#TRPBF

量产

LTC3260MPMSE#PBF

量产

LTC3260MPMSE#TRPBF

量产

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3260EMSE#PBF

量产

LTC3260EMSE#TRPBF

量产

LTC3260HMSE#PBF

量产

LTC3260HMSE#TRPBF

量产

LTC3260IMSE#PBF

量产

LTC3260IMSE#TRPBF

量产

LTC3260MPMSE#PBF

量产

LTC3260MPMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3260EDE#PBF

量产

LTC3260EDE#TRPBF

量产

LTC3260IDE#PBF

量产

LTC3260IDE#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3260EDE#PBF

量产

LTC3260EDE#TRPBF

量产

LTC3260EMSE#PBF

量产

LTC3260EMSE#TRPBF

量产

LTC3260HMSE#PBF

量产

LTC3260HMSE#TRPBF

量产

LTC3260IDE#PBF

量产

LTC3260IDE#TRPBF

量产

LTC3260IMSE#PBF

量产

LTC3260IMSE#TRPBF

量产

LTC3260MPMSE#PBF

量产

LTC3260MPMSE#TRPBF

量产

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3260EMSE#PBF

量产

LTC3260EMSE#TRPBF

量产

LTC3260HMSE#PBF

量产

LTC3260HMSE#TRPBF

量产

LTC3260IMSE#PBF

量产

LTC3260IMSE#TRPBF

量产

LTC3260MPMSE#PBF

量产

LTC3260MPMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

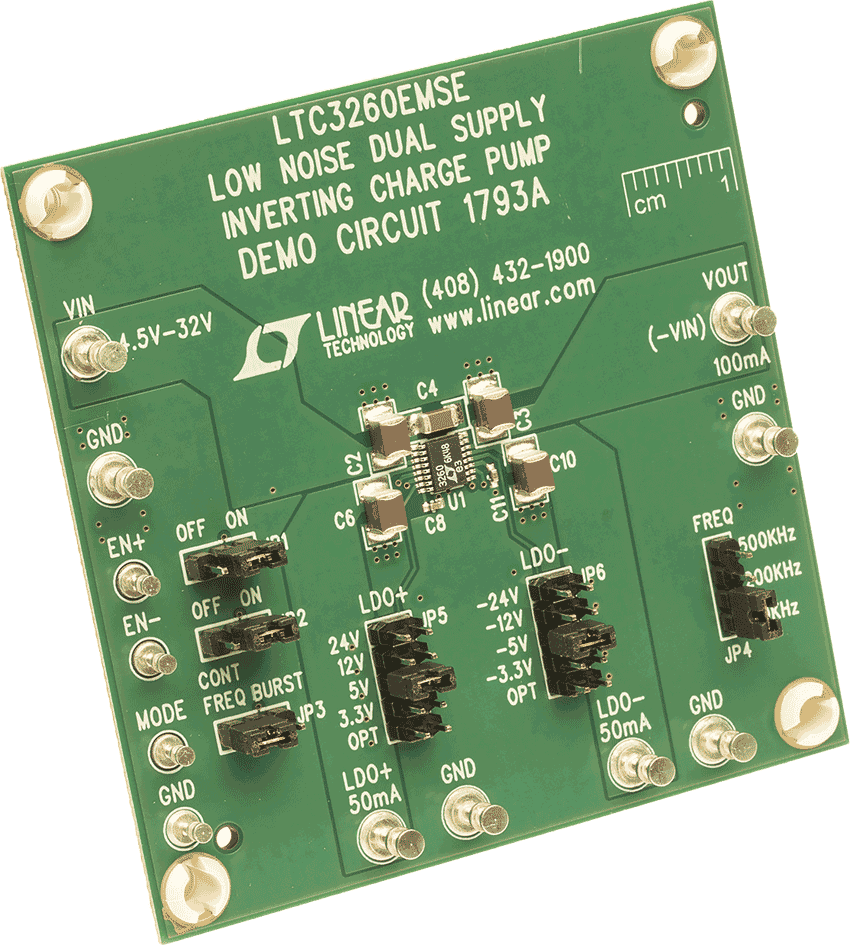

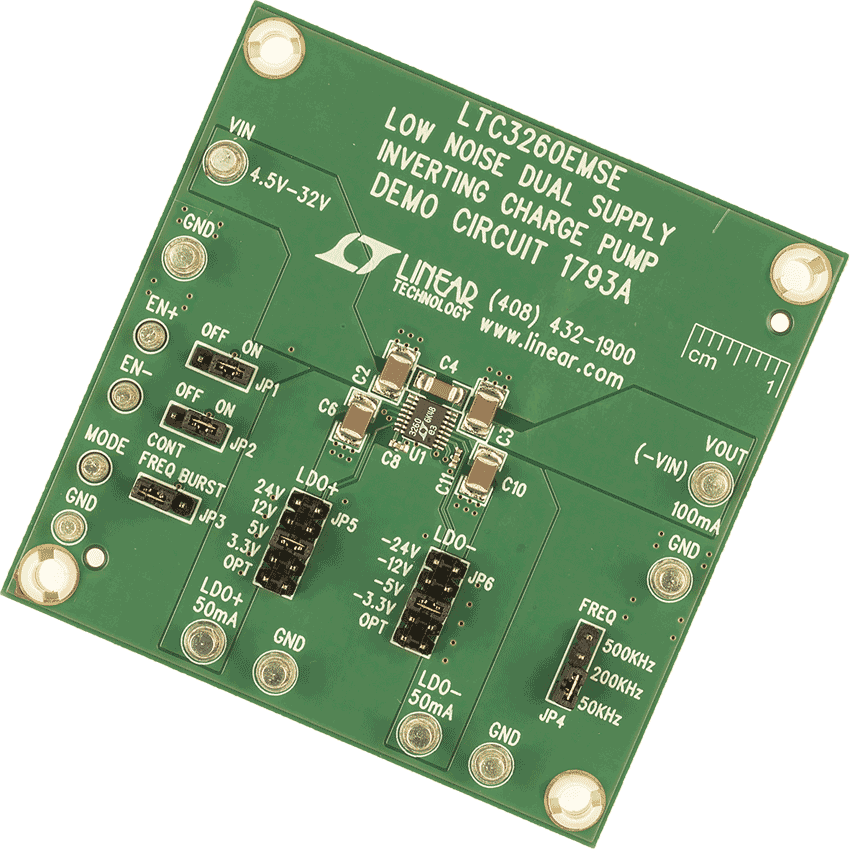

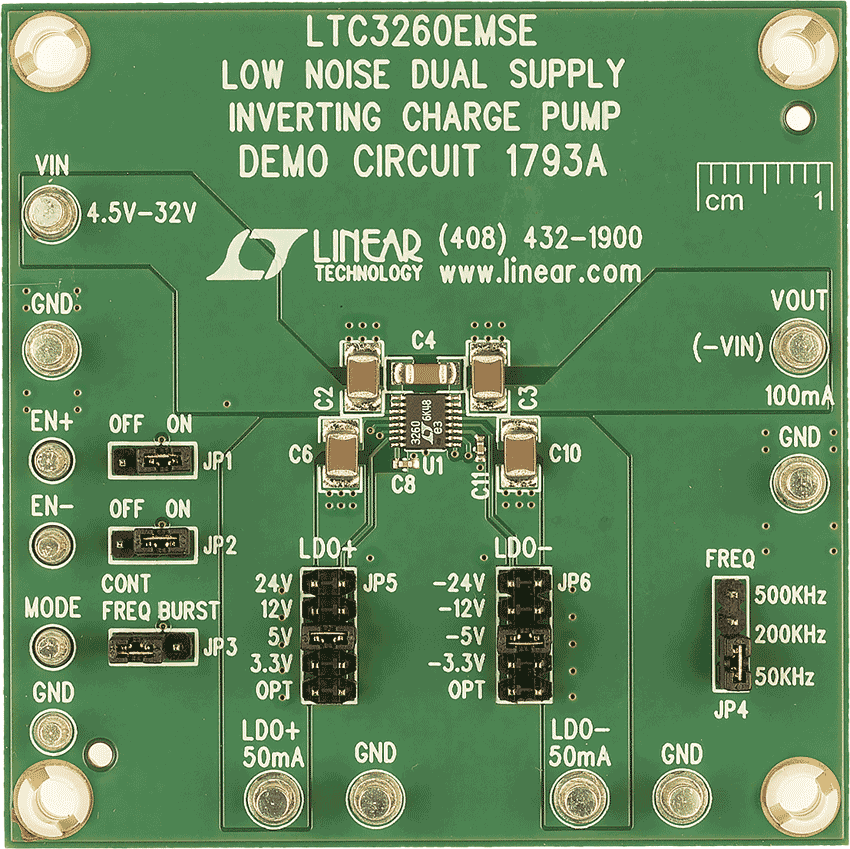

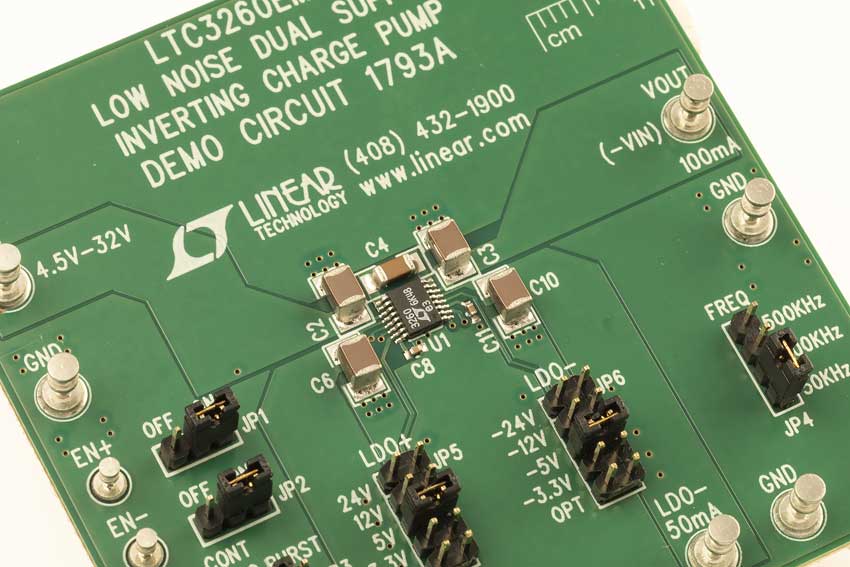

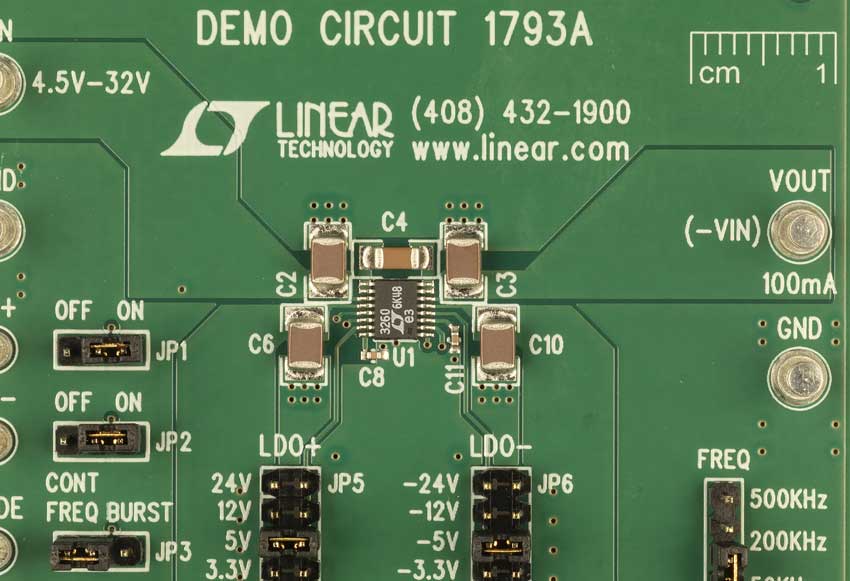

DC1793A

LTC3260EMSE演示板 | 低噪声双电源反相电荷泵±LDO,4.5V ≤ VIN ≤ 32V,VOUT = ±3.3V/±5V/±12V/±24V/±Adj @ ±50mA

zoom

DC1793A

LTC3260EMSE演示板 | 低噪声双电源反相电荷泵±LDO,4.5V ≤ VIN ≤ 32V,VOUT = ±3.3V/±5V/±12V/±24V/±Adj @ ±50mA

LTC3260EMSE演示板 | 低噪声双电源反相电荷泵±LDO,4.5V ≤ VIN ≤ 32V,VOUT = ±3.3V/±5V/±12V/±24V/±Adj @ ±50mA

产品详情

演示电路1793A是一款高压反相电荷泵,采用内置LTC3260EMSE的双极性LDO稳压器。LTC3260采用4.5V至32V输入电压供电。该演示板为每一极提供可选的LDO±输出设置幅度(3.3V、5V、12V和24V)。额外的LDO±设定点跳线选择和可选的顶部ADJ±电阻让用户能够设置其他所需的LDO±输出电压。该演示板还允许在突发工作模式(Burst Mode®)或恒定频率工作模式之间选择,以及选择500kHz、200kHz和50kHz工作频率。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
