LTC3255

推荐用于新设计

宽 VIN 范围、故障保护、50mA 降压型充电泵

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入电压范围：4V 至 48V
  • 可调节的稳定输出：2.4V 至 12.5V
  • 输出电流：50mA (最大值)
  • 在调节状态和无负载时的静态电流为 16μA
  • 输入故障保护：–52V 至 60V
  • 具自动模式切换功能的多模式充电泵 (2:1、1:1) 可在宽 VIN 范围内保持调节作用
  • 输入电压并联模式适合于电流馈电型应用
  • 电源良好输出
  • 过热和短路保护
  • 工作结温：150°C (最大值)
  • 耐热性能增强型 10 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装

LTC®3255 是一款开关电容器降压型 DC/DC 转换器，其可采用 4V 至 48V 输入产生一个稳定的输出 (2.4V 至 12.5V 可调)。在输入电压超过输出电压两倍的应用中，2:1 电容式充电泵可把输出电流能力扩展到输入电源电流限值以外。在无负载条件下，突发模式 (Burst Mode®) 操作将 VIN 静态电流减小至 16μA。

凭借其集成型 VIN 并联稳压器，LTC3255 在 4mA 至 20mA 电流环路应用中表现出超群的性能。该器件可实现电流倍增；一个 4mA 输入电流能够连续地为一个 7.4mA 负载供电。或者，LTC3255 也可以充当线性稳压器的一种较高效率替代产品，并为降压型 DC/DC 转换器提供一种节省空间的无电感型替代方案。

LTC3255 可承受反向极性输入电源和输出短路，并不会受损。包括电流限制和过热保护在内的安全功能进一步增强了器件的坚固性。LTC3255 采用耐热性能增强型 10 引脚 MSOP 封装和扁平的 3mm x 3mm 10 引脚 DFN 封装。



Applications

  • 工业控制、工厂自动化、传感器以及监测控制和数据采集 (SCADA) 系统
  • 内务处理电源
  • 用于 4mA 至 20mA 电流环路的电流提升电压调节器
LTC3255
宽 VIN 范围、故障保护、50mA 降压型充电泵
7.4mA DC Supply from 4mA to 20mA Current Loop Available Output Current vs Input Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3255
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC2041A

LTC3255EMSE Demo Board | -52V/60V Fault-Protected Step-Down Charge Pump, 4V ≤ VIN ≤ 48V, VOUT = 2.5V/3.3V/5V/12V/Adj @ 50mA

立即购买 更多内容

产品详情

Demonstration circuit 2041A is a regulated output voltage switched-capacitor step-down power supply featuring the 50mA output LTC3255. When VIN exceeds VOUT by more the 2:1, a 2:1 step-down architecture is used to efficiently regulate the output voltage, reducing the input current needed. As VIN reduces below twice VOUT, the LTC3255 will automatically switch to 1:1 mode. The demo board has a 4V to 48V input votlage range and a jumper-selectable output voltage than can be set to 2.5V, 3.3V, 5V, 12V or a user-defined value. The LTC3255 also has an integrated shunt regulator allowing it to provide a regulated output from a 4mA to 20mA current loop. The LTC3255 is a robust device that can survive -52V/60V reverse polarity input supplies, and features short-circuit protection and overtemperature protection.
DC2041A
LTC3255EMSE Demo Board | -52V/60V Fault-Protected Step-Down Charge Pump, 4V ≤ VIN ≤ 48V, VOUT = 2.5V/3.3V/5V/12V/Adj @ 50mA

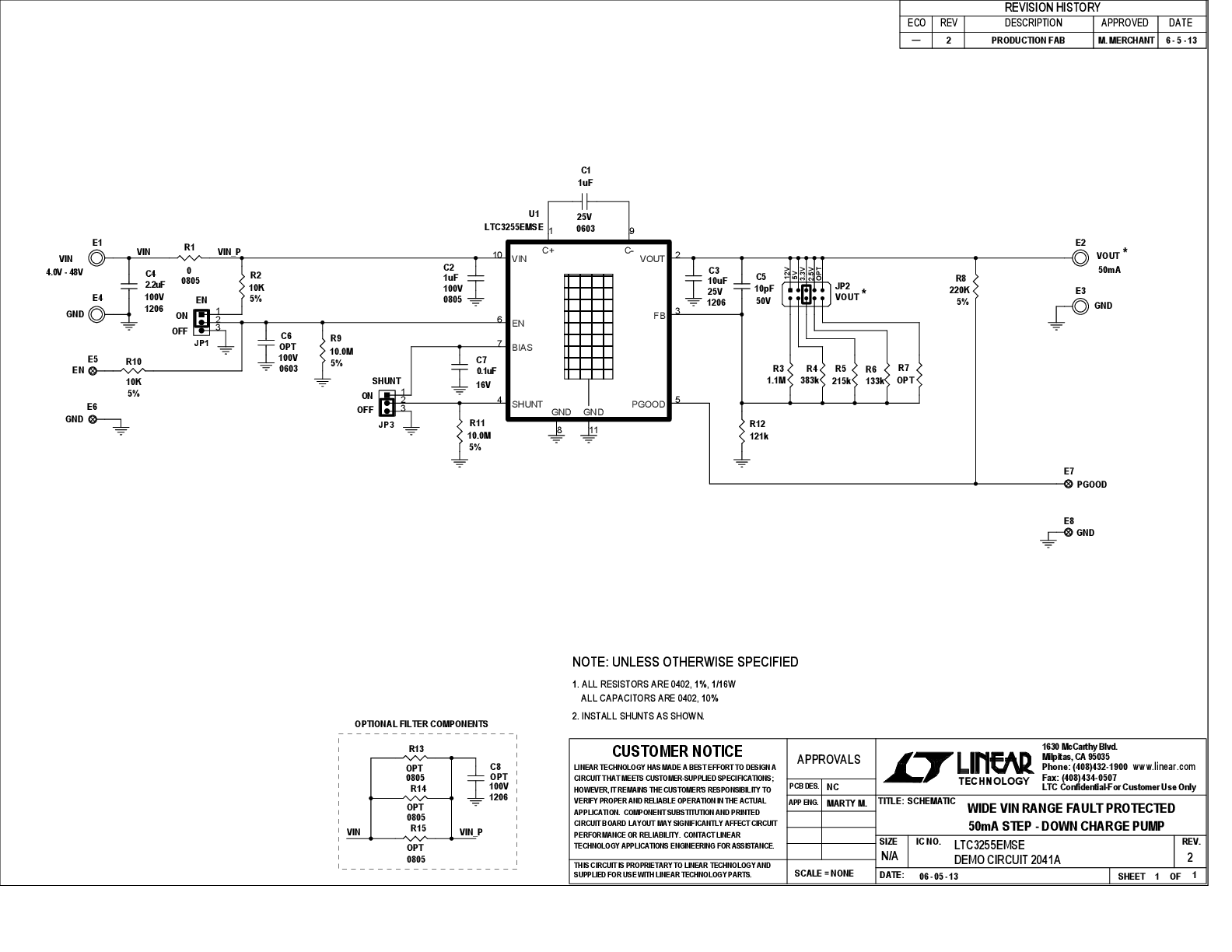

DC2041A - Schematic
