LTC3245

宽 VIN 范围、低噪声、250mA 降压-升压型充电泵

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
LTspice LTC3245 - Inductorless (Charge Pump) DC/DC Converters Download 1.2 KB
产品模型 16
特性
  • 2.7V 至 38V VIN 范围
  • IQ = 18μA (工作模式)；4μA (停机模式)
  • 12V 至 5V 转换效率 = 81%
  • 具自动模式切换功能的多模式操作 (2 : 1、1 : 1、1 : 2)
  • 低噪声、恒定频率操作
  • 引脚可选的突发模式 (Burst Mode®) 操作
  • VOUT：固定 3.3V、5V 或可调 (2.5V 至 5V)
  • IOUT 高达 250mA
  • 过热和短路保护
  • 工作结温：150°C (最大值)
  • 耐热性能增强型 12 引脚 MSOP 封装和扁平 12 引脚 (3mm x 4mm) DFN 封装


更多细节
show more Icon

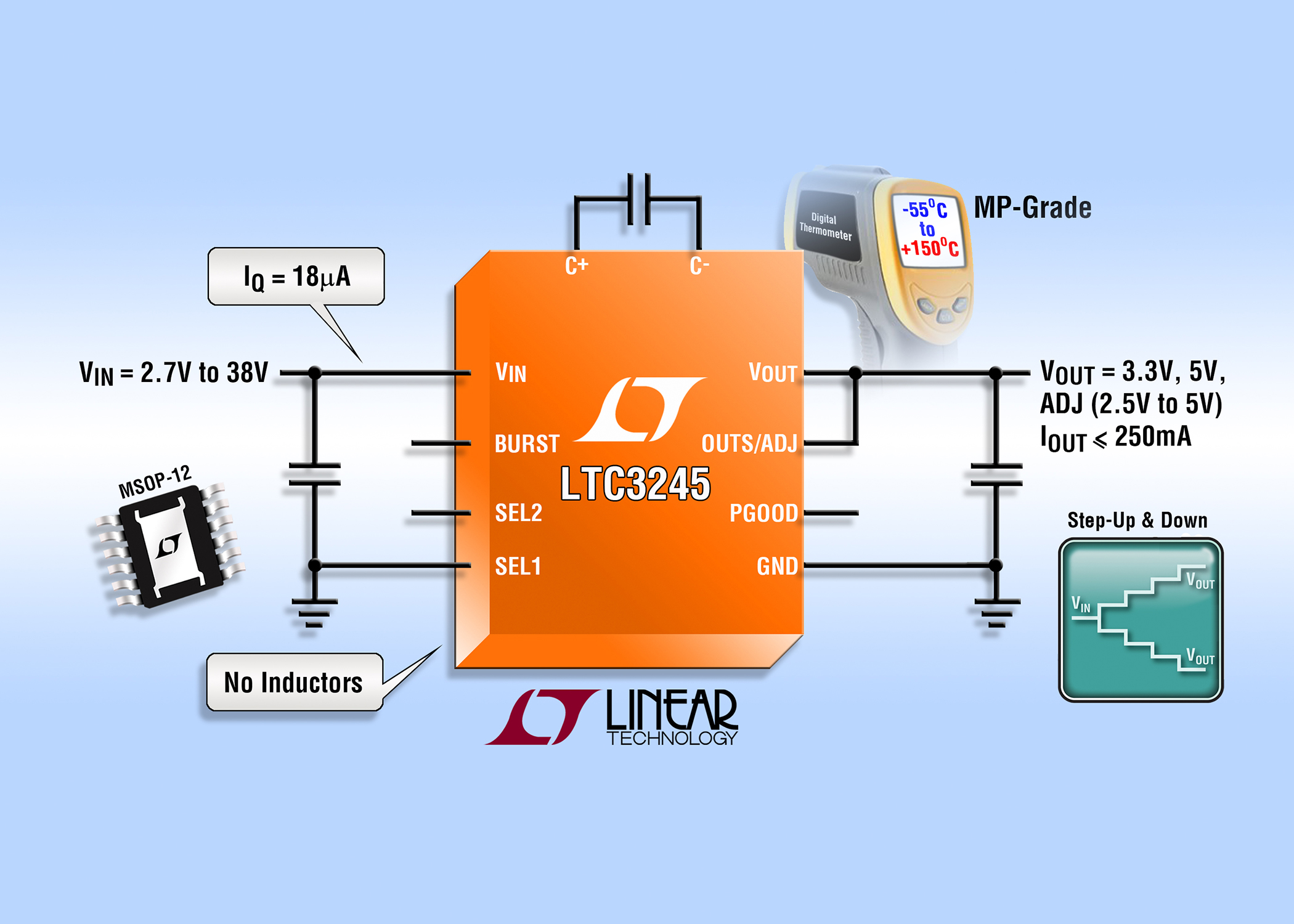

LTC®3245 是一款开关电容器降压-升压型 DC/DC 转换器，其可采用 2.7V 至 38V 输入产生一个稳定的输出 (3.3V、5V 或可调)。该器件采用开关电容器分数转换，以在很宽的输入电压范围内保持调节作用。内部电路可自动选择转换比，从而在输入电压和负载条件变化的情况下实现效率的优化。不需要使用电感器。

相比于传统的充电泵稳压器，LTC3245 独特的恒定频率架构可提供一个噪声较低的输出。该器件具有引脚可选的突发模式操作，能够以输出纹波略有增高为代价换取效率的优化。

低工作电流 (无负载时为 20μA，在停机模式中为 4μA) 和低外部组件数目 (3 个小型陶瓷电容器) 使得 LTC3245 非常适合于低功率、空间受限的汽车 / 工业应用。这款器件具有短路和过热保护功能，并采用耐热性能增强型 12 引脚 MSOP 封装和扁平的 3mm x 4mm 12 引脚 DFN 封装。



Applications

  • 汽车 ECU / CAN 收发器电源
  • 工业内务处理电源
  • 低功率 12V 至 5V 转换


Show More Arrow image
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
LTspice LTC3245 - Inductorless (Charge Pump) DC/DC Converters Download 1.2 KB
产品模型 16
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3245

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 技术文章
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/11/2013
英文

LTC3245: Wide VIN Range, Low Noise, 250mA Buck-Boost Charge Pump Data Sheet (Rev.C)

打开PDF文件

redirect
1.15 M
download

下载 PDF

PDF Vector

PDF

更新 09/06/2013
日文

LTC3245: 入力電圧範囲の広い低ノイズの250mA昇降圧チャージポンプ データシート

打开PDF文件

redirect
825.00K
download

下载 PDF

技术文章

4

PDF Vector

PDF

更新 07/11/2016
英文
High Voltage Charge Pumps Deliver Low EMI redirect icon

304.00K

download

下载 PDF

PDF Vector

PDF

更新 06/30/2016
中文
EMI 很低的高压充电泵 redirect icon

1.00M

download

下载 PDF

PDF Vector

HTML

更新 01/01/2014
英文
2.7V to 38V VIN Range, Low Noise, 250mA Buck-Boost Charge Pump Converter redirect icon

PDF Vector

HTML

更新 01/01/2014
日文
入力電圧範囲が2.7V～38Vの低ノイズ250mA昇降圧チャージポンプ・コンバータ redirect icon

用户手册

1

PDF Vector

PDF

更新 03/21/2013
英文
DC1802A - Demo Manual redirect icon

1.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R526 Reliability Data redirect icon

365.77 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品选型卡 1

High Voltage Charge Pump IC Solutions

解决方案设计及宣传手册 1

Charge Pumps Go High Voltage

新闻 2

低噪声、250mA、宽 VIN 范围的降压-升压型充电泵现可提供高可靠性和 MP 级温度范围
250mA、宽 VIN 范围降压-升压型充电泵提供低传导及辐射噪声

视频

1

Thumbnail Image

视频

2017-09-18

LTC3245 Video Product Brief

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3245EDE#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245EDE#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245EMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245EMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245HMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245HMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245IDE#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245IDE#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245IMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245IMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245IMSE#WPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245IMSE#WTRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245JMSE#WPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245JMSE#WTRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245MPMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3245MPMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3245EDE#PBF

量产

LTC3245EDE#TRPBF

量产

LTC3245EMSE#PBF

量产

LTC3245EMSE#TRPBF

量产

LTC3245HMSE#PBF

量产

LTC3245HMSE#TRPBF

量产

LTC3245IDE#PBF

量产

LTC3245IDE#TRPBF

量产

LTC3245IMSE#PBF

量产

LTC3245IMSE#TRPBF

量产

LTC3245MPMSE#PBF

量产

LTC3245MPMSE#TRPBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3245EMSE#PBF

量产

LTC3245EMSE#TRPBF

量产

LTC3245HMSE#PBF

量产

LTC3245HMSE#TRPBF

量产

LTC3245MPMSE#PBF

量产

LTC3245MPMSE#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC3245HMSE#PBF

量产

LTC3245HMSE#TRPBF

量产

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LTC3245HMSE#PBF

量产

LTC3245HMSE#TRPBF

量产

pdf

PCN22_0050_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3245EDE#PBF

量产

LTC3245EDE#TRPBF

量产

LTC3245EMSE#PBF

量产

LTC3245EMSE#TRPBF

量产

LTC3245HMSE#PBF

量产

LTC3245HMSE#TRPBF

量产

LTC3245IDE#PBF

量产

LTC3245IDE#TRPBF

量产

LTC3245IMSE#PBF

量产

LTC3245IMSE#TRPBF

量产

LTC3245MPMSE#PBF

量产

LTC3245MPMSE#TRPBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon
2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3245EMSE#PBF

量产

LTC3245EMSE#TRPBF

量产

LTC3245HMSE#PBF

量产

LTC3245HMSE#TRPBF

量产

LTC3245MPMSE#PBF

量产

LTC3245MPMSE#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download
10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC3245HMSE#PBF

量产

LTC3245HMSE#TRPBF

量产

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LTC3245HMSE#PBF

量产

LTC3245HMSE#TRPBF

量产

pdf

PCN22_0050_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

评估套件 1

reference details image

DC1802A

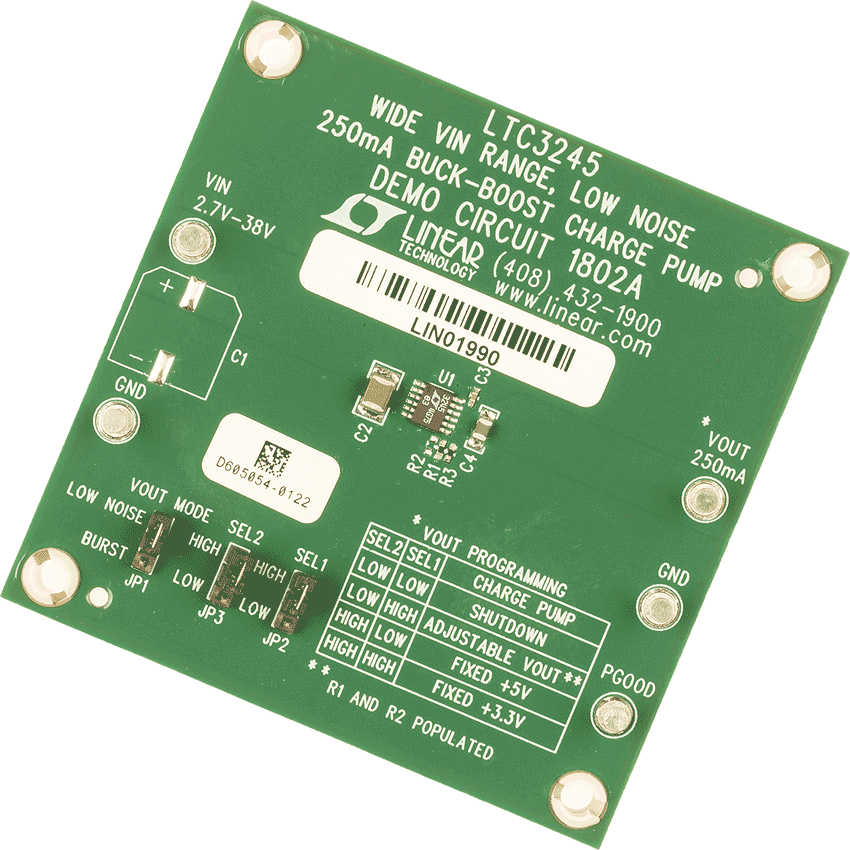

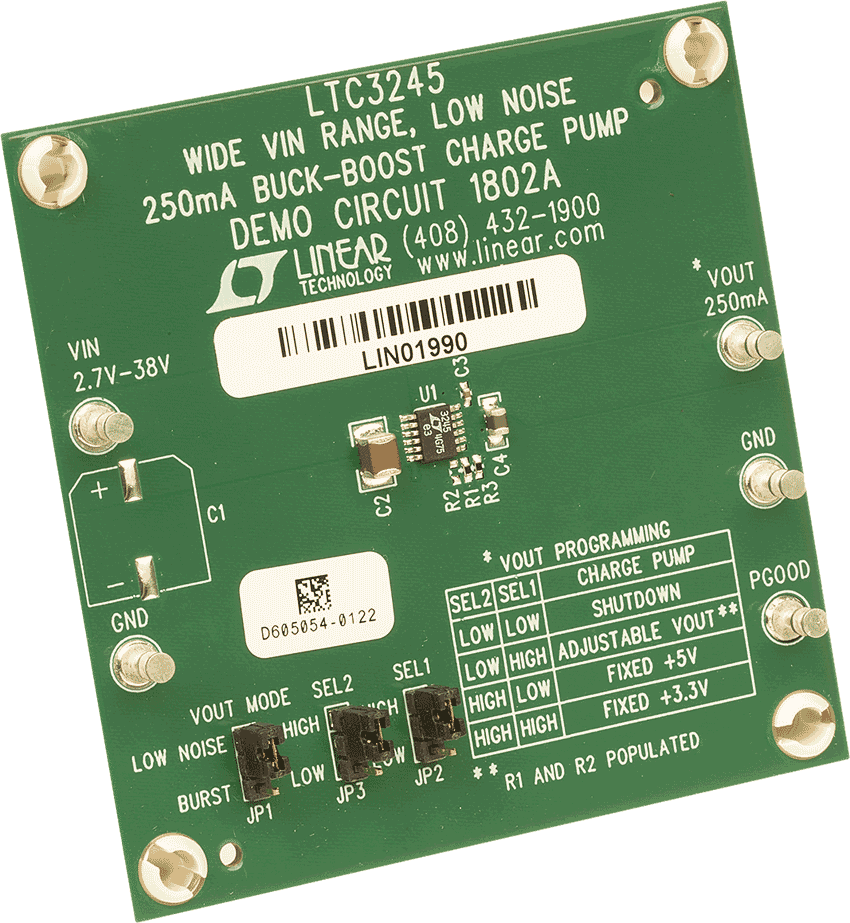

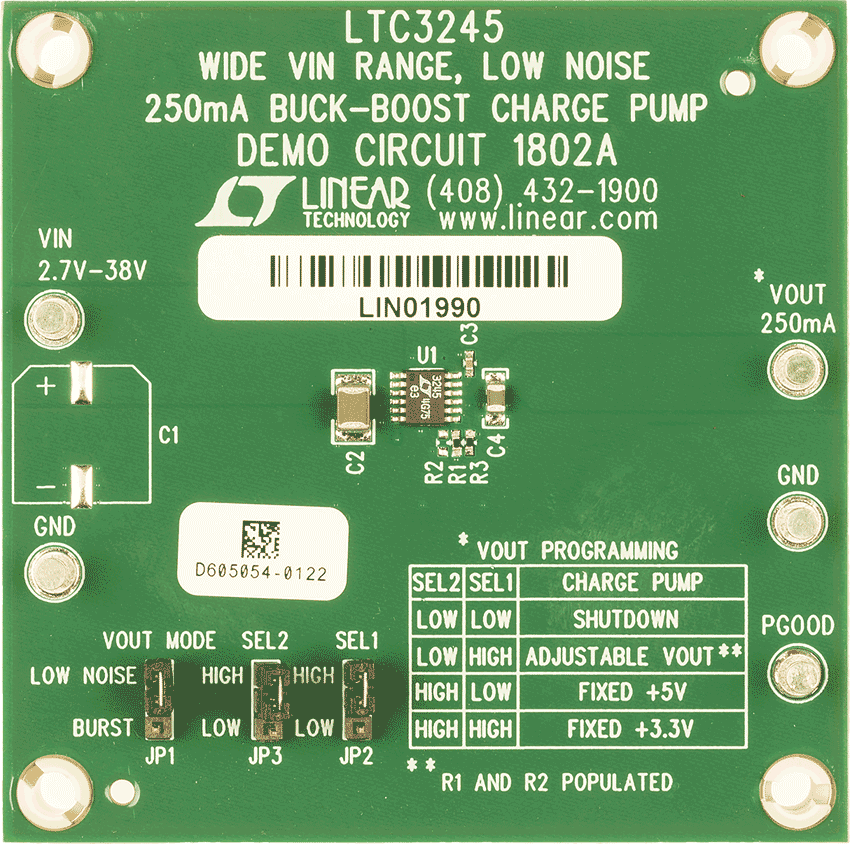

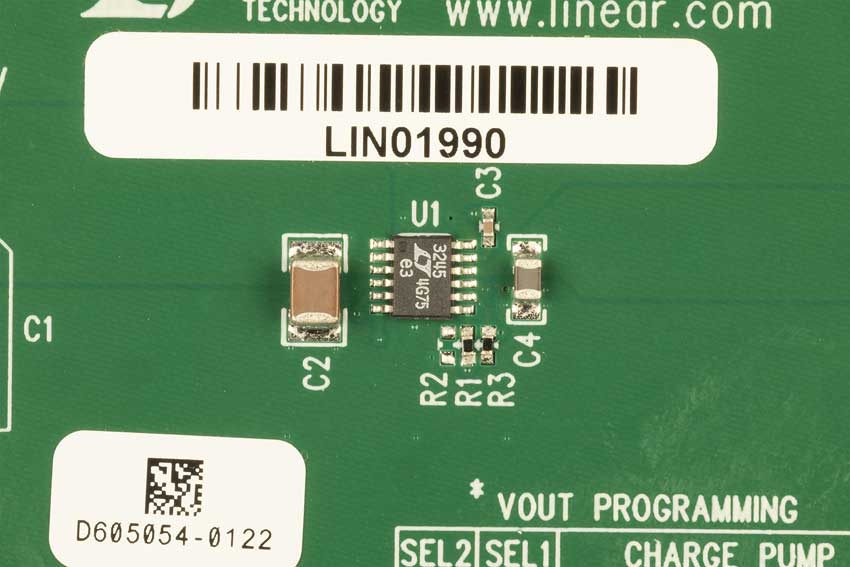

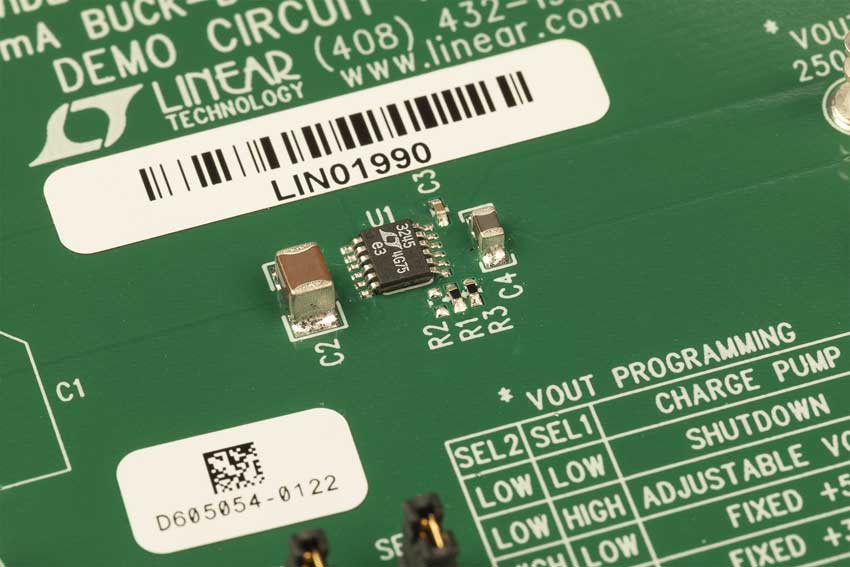

LTC3245EMSE Demo Board | Buck-Boost Charge Pump, 2.7V ≤ VIN ≤ 38V, VOUT = 1.2V/3.3V/5V @ 250mA

zoom

DC1802A

LTC3245EMSE Demo Board | Buck-Boost Charge Pump, 2.7V ≤ VIN ≤ 38V, VOUT = 1.2V/3.3V/5V @ 250mA

download icon

下载

 print icon

打印
DC1802A
LTC3245EMSE Demo Board | Buck-Boost Charge Pump, 2.7V ≤ VIN ≤ 38V, VOUT = 1.2V/3.3V/5V @ 250mA
立即购买 更多内容

产品详情

Demonstration circuit DC1802A is a wide VIN range, low noise, 250mA buck-boost charge pump featuring the LTC3245EMSE. It has an input supply range of 2.7V to 38V and provides a jumper-selectable 5V, 3.3V, or adjustable output (set to 1.2V) at 250mA.

资料

pdf icon

ZIP

DC1802A - Design Files Download

680.00K

pdf icon

PDF

DC1802A - Demo Manual Download

1.00M

pdf icon

PDF

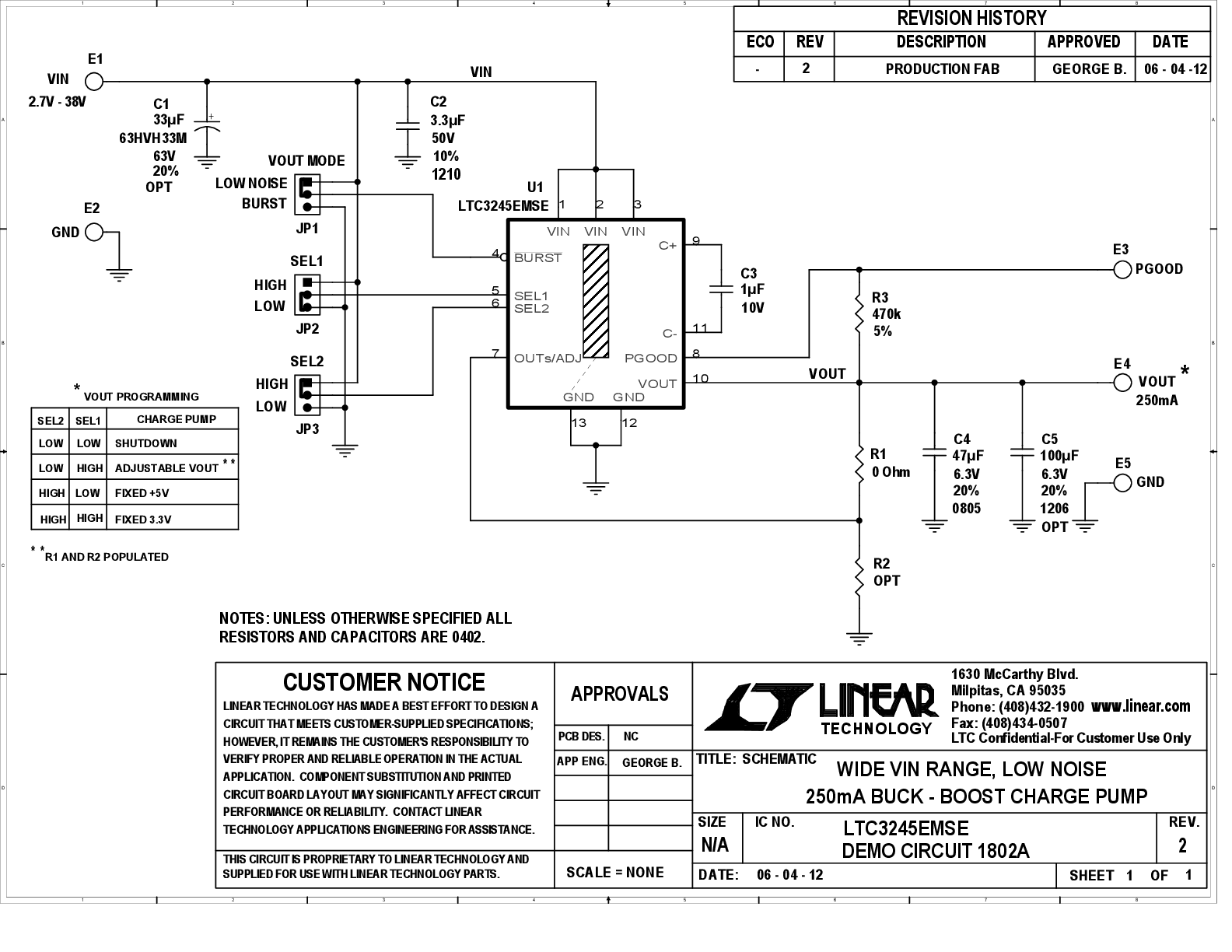

DC1802A - Schematic Download
