LTC3226

具后备 PowerPath 控制器的两节超级电容器充电器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 1x / 2x 多模式充电泵超级电容器充电器
  • 自动电池电量平衡
  • 理想二极管主 PowerPath™ 控制器 (VIN 至 VOUT)
  • 内部 2A LDO 后备电源 (CPO 至 VOUT)
  • 主模式 / 后备模式自动切换
  • 输入电压范围：2.5V 至 5.5V
  • 可编程 SCAP 充电电压
  • 可编程输入电流限值 (最大值为 315mA)
  • 无负载 IVIN = 55μA (典型值)

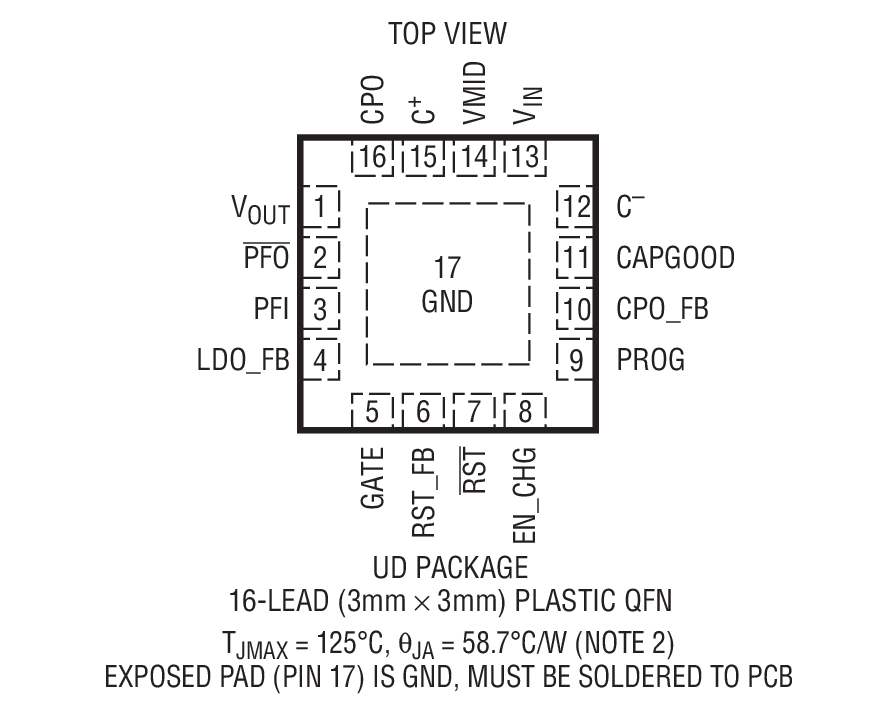

  • 扁平、16 引脚 3mm x 3mm QFN 封装
更多细节
show more Icon

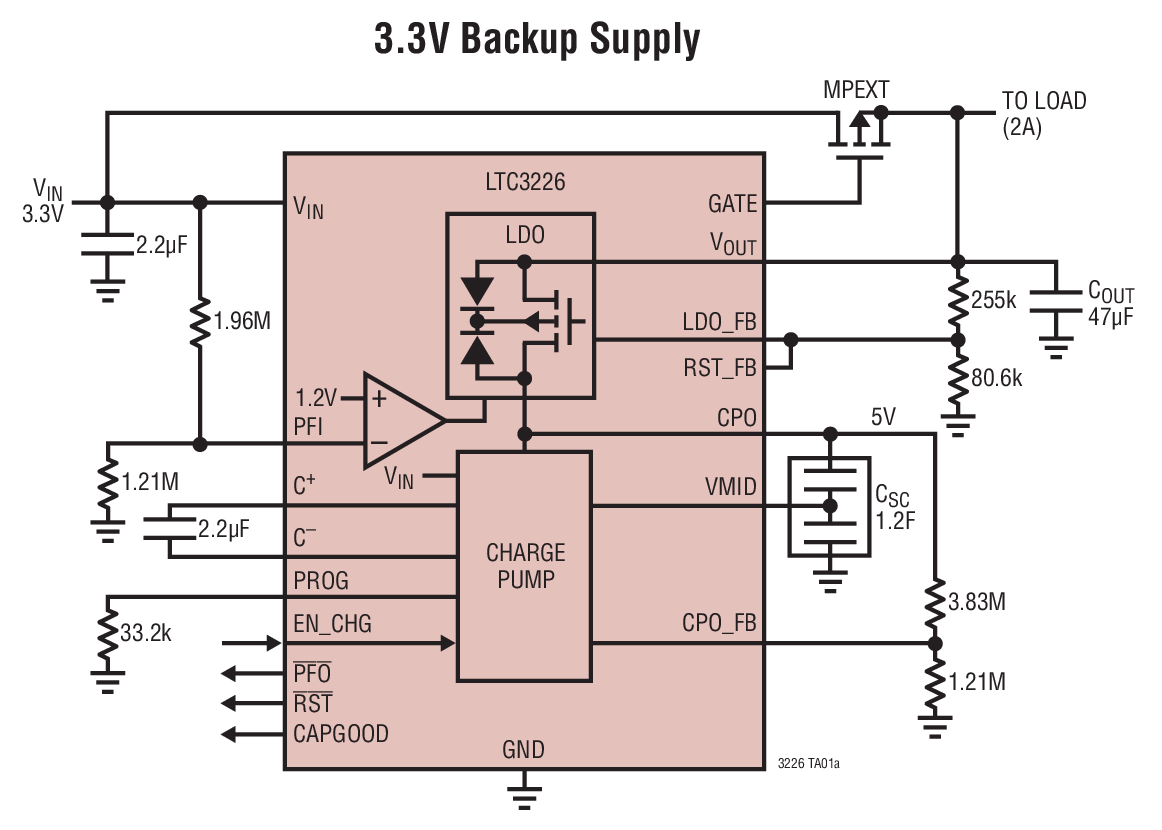

LTC®3226 是一款两节串联超级电容器充电器，具有一个后备的 PowerPath 控制器。该器件包括一个具可编程输出电压的充电泵超级电容器充电器、一个低压差稳压器和一个用于在标准模式与后备模式之间切换的电源故障比较器。

恒定输入电流超级电容器充电器专为依靠一个 2.5V 至 5.3V 输入电源把两个串联的超级电容器充电至一个可利用电阻器设置的输出电压而设计。充电器的输入电流限值由一个外部电阻器设置为高达 315mA。

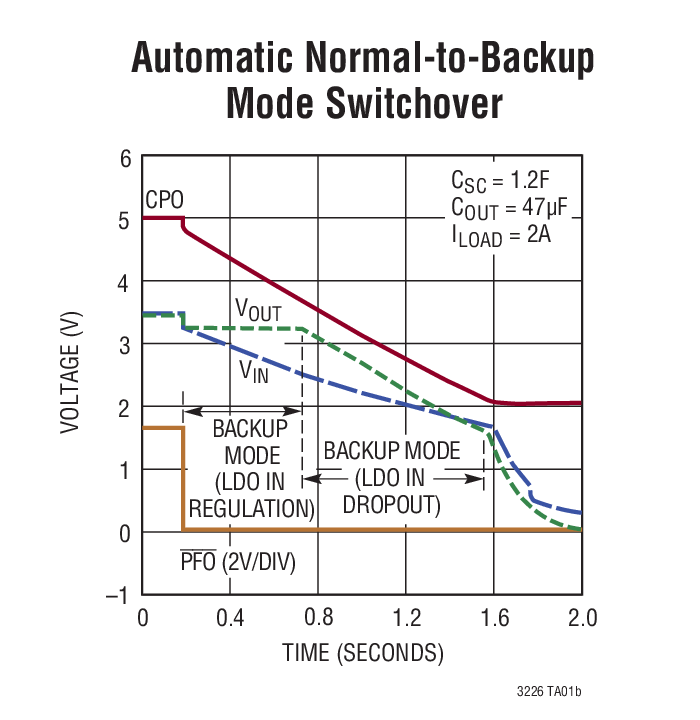

内部后备 LDO 由超级电容器供电，并可提供高达 2A 的峰值输出电流和一个可调的输出电压。当输入电源降至电源故障门限以下时，LTC3226 将自动进入一种后备状态 (在该状态中，超级电容器通过 LDO 给输出供电)。输入电源的电源故障电压电平利用一个外部电阻分压器来设置。

低输入噪声、低静态电流和紧凑的占板面积使 LTC3226 成为小型电池供电应用的理想选择。内部电流限制和热停机电路则使该器件能够安全承受从 PROG 或 CPO 引脚至地的持续短路。


Applications

  • 智能功率计
  • 电池供电型工业 医疗设备
  • 3.3V 固态驱动器
  • 工业报警
  • 数据备份电源
  • 电池保持电源
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3226

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 用户手册
  • 数据手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 05/29/2012
英文

LTC3226: 2-Cell Supercapacitor Charger with Backup PowerPath Controller Data Sheet

打开PDF文件

redirect
232.00K
download

下载 PDF

PDF Vector

PDF

更新 07/12/2012
日文

LTC3226: TC3226 -バックアップPowerPathコントローラ付き2セル・スーパーキャパシタ・チャージャ データシート

打开PDF文件

redirect
680.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R540 Reliability Data redirect icon

23.32 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 08/31/2011
英文
DC1735A - Demo Manual redirect icon

133.00K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 11/07/2022
英文
Design Note 498: Supercapacitor-Based Power Backup System Protects Volatile Data in Handhelds when Power Is Lost redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3226EUD#PBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3226EUD#TRPBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3226IUD#PBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3226IUD#TRPBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

超级电容充电器2
LTC3225
popup image
Cart

量产

150mA 超级电容充电器

LTC4425
popup image
Cart

推荐新设计使用

具电流限制理想二极管和电压 / 电流 (V/I) 监视器的线性超级电容器充电器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC3225
popup image
Cart

量产

150mA 超级电容充电器

LTC4425
popup image
Cart

推荐新设计使用

具电流限制理想二极管和电压 / 电流 (V/I) 监视器的线性超级电容器充电器

LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

评估套件

评估套件 1

reference details image

DC1735A

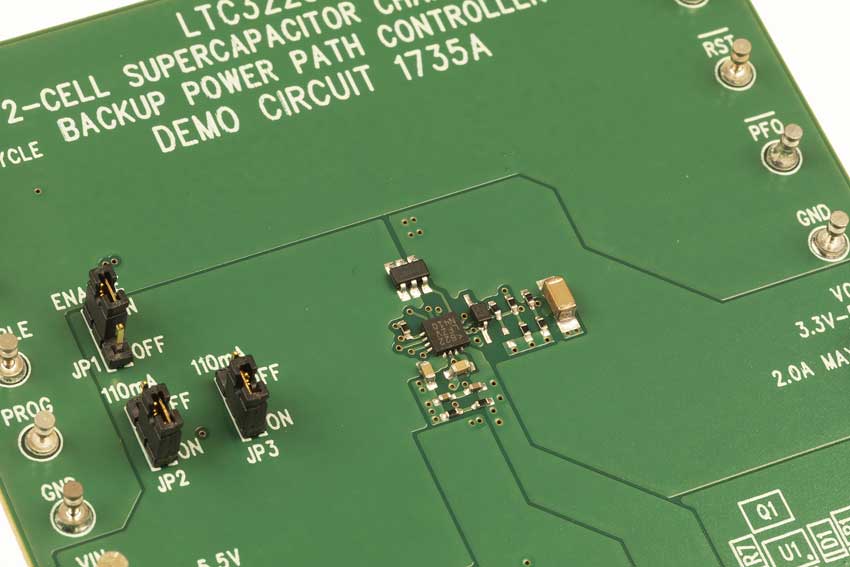

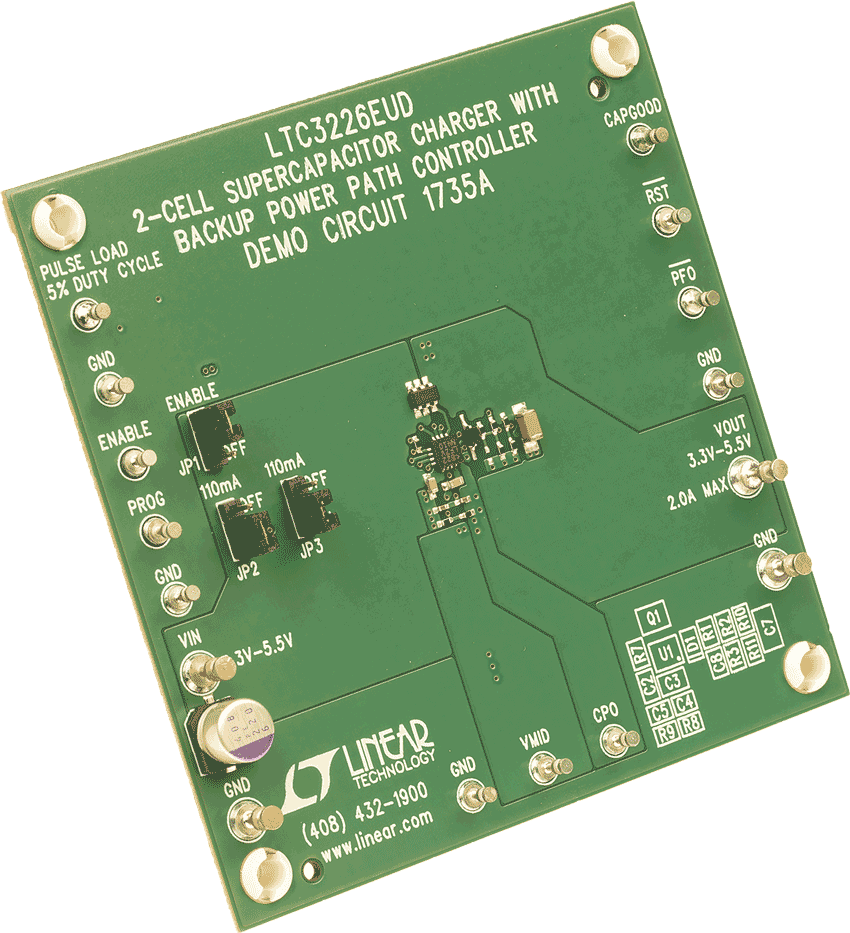

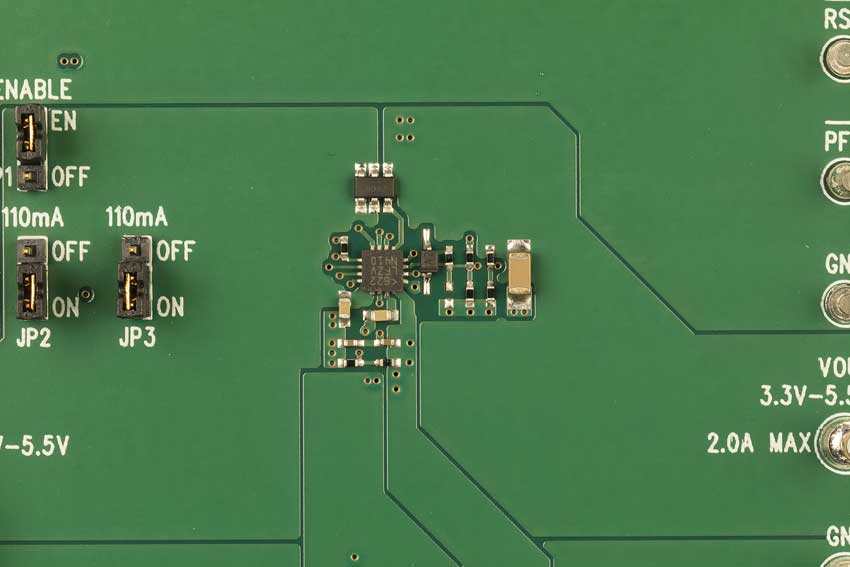

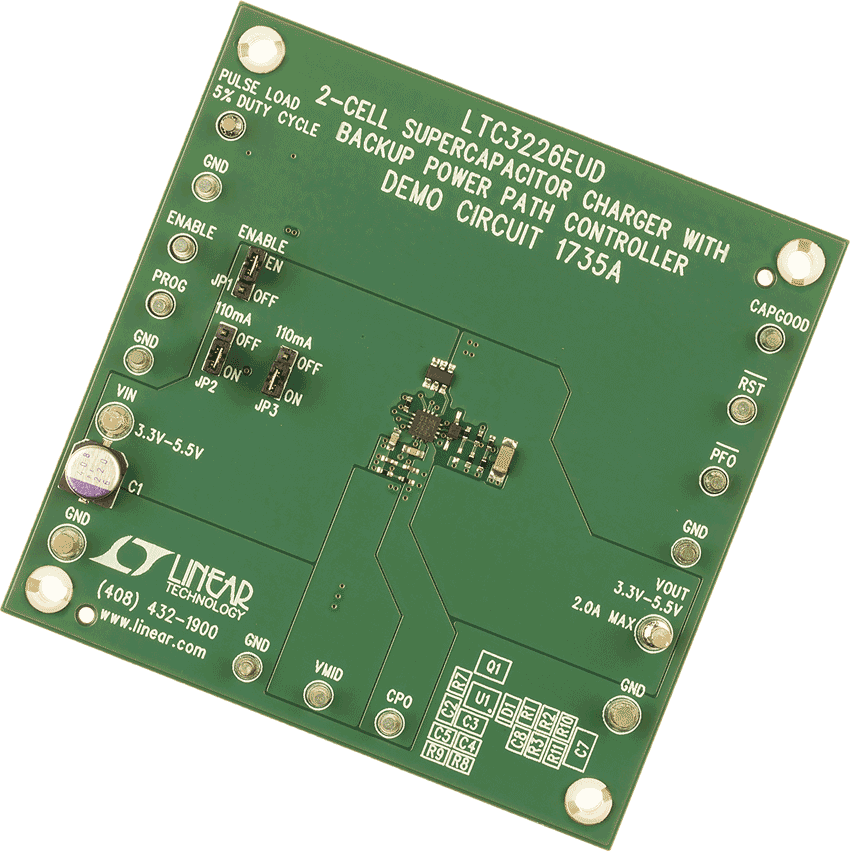

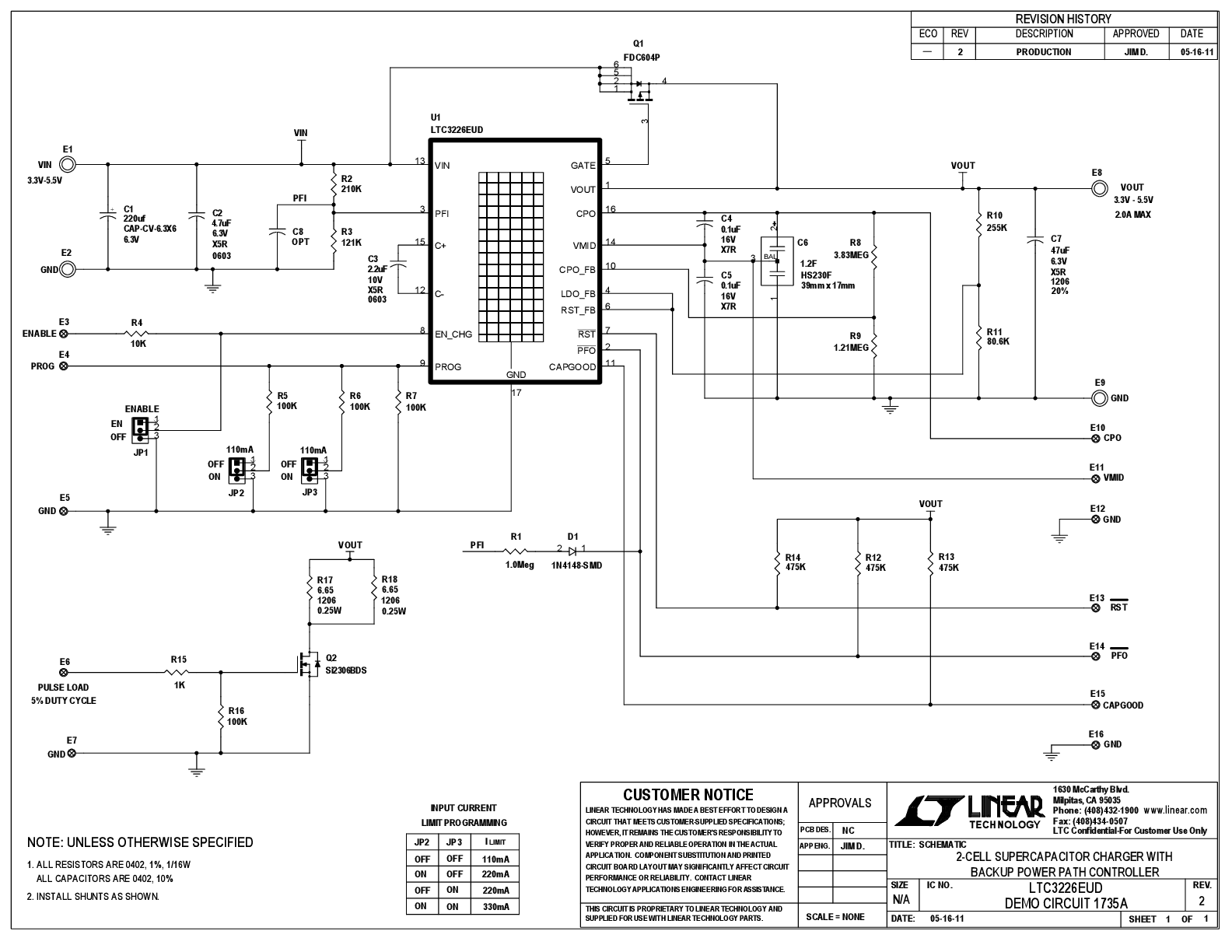

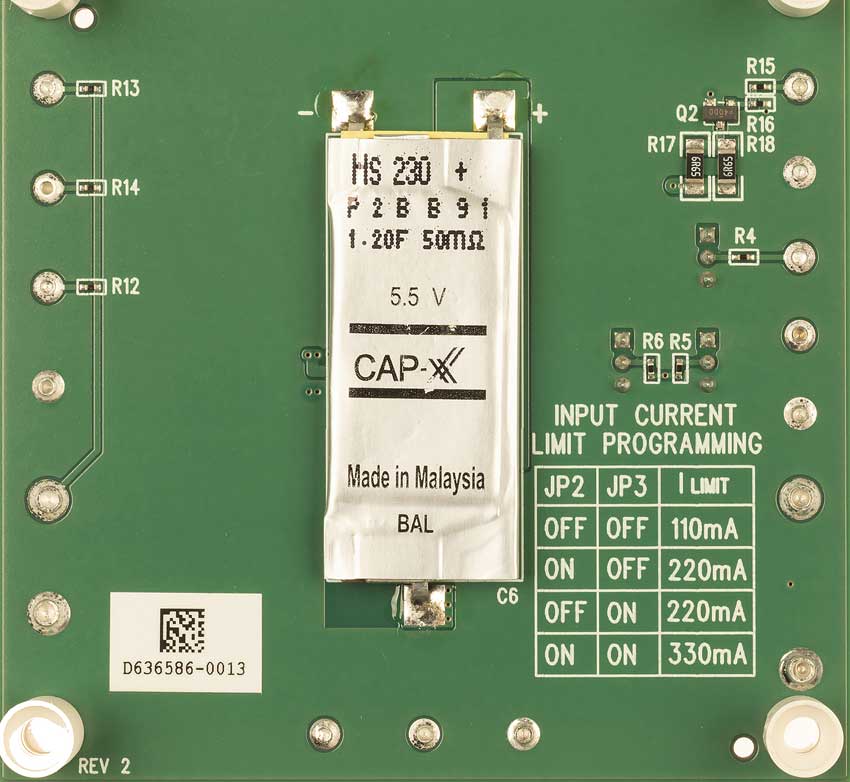

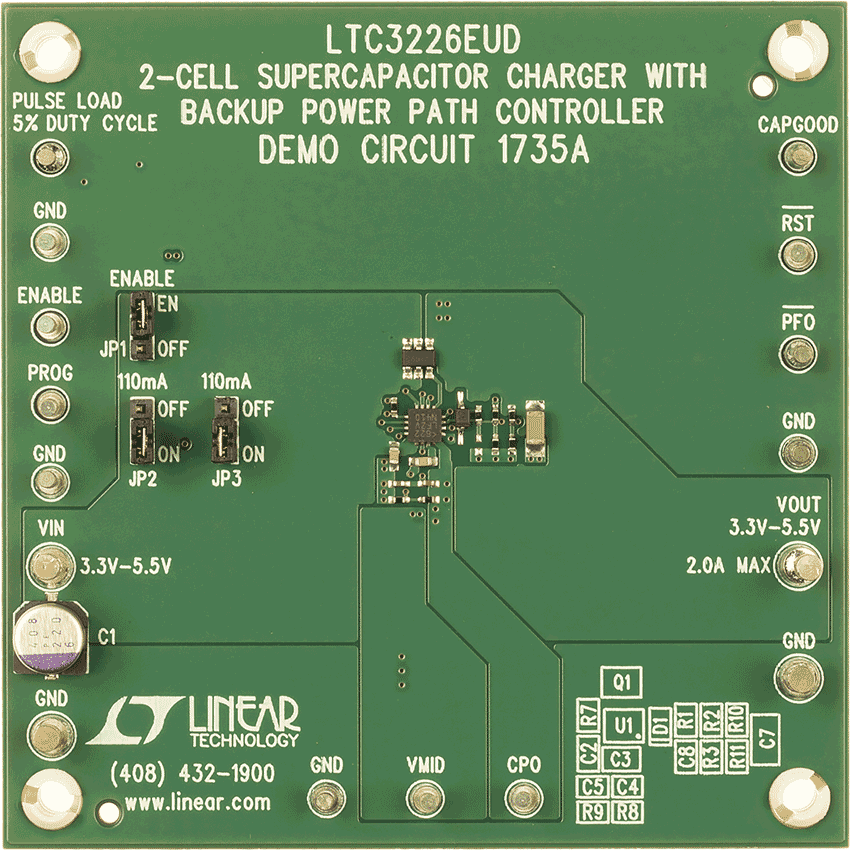

LTC3226EUD Demo Board | 2-Cell Supercap Charger with Backup PowerPath Controller
