LTC3225/LTC3225-1: 150mA Supercapacitor Charger Data Sheet (Rev. )6/14/2010PDF268K
概览
优势和特点
- 两个串联超级电容器的低噪声恒定频率充电
- 自动单元平衡处理可防止在充电过程中发生电容器过压现象
- 可编程充电电流 (高达 150mA)
- 每个单元可选的 2.4V 或 2.65V 稳压 (LTC3225)
- 每个单元可选的 2V 或 2.25V 稳压 (LTC3225-1)
- 自动再充电
- 在待机模式中 IVIN = 20μA
- ICOUT < 1μA (当输入电源被拿掉时)
- 无电感器
- 纤巧型应用电路 (3mm x 2mm DFN 封装，这些元件的高度均 <1mm)
产品详情
LTC®3225 / LTC3225-1 是一款可编程超级电容充电器，专为一个低至 2.8V 至 5.5V 的输入电源把两个串联的超级电容器充电至一个固定输出电压 (LTC3225 为 4.8V / 5.3V，LTC3225-1 为 4V / 4.5V) 而设计。自动单元平衡处理可防止任一个超级电容器遭受过压损坏。无需平衡电阻器。
低输入噪声、低静态电流和低外部元件数目 (一个跨接电容器、一个布设在 VIN 上的旁路电容器和一个编程电阻器) 使得 LTC3225 / LTC3225-1 成为小型电池供电型应用的理想选择。
充电电流水平利用一个外部电阻器来设置。当输入电源被拿掉时，LTC3225 / LTC3225-1 将自动进入一种低电流状态，此时从超级电容器吸收的电流不到 1μA。
LTC3225 / LTC3225-1 采用 10 引脚 2mm x 3mm DFN 封装。
应用
- 具高峰值功率负载的电流受限型应用 (LED 闪光灯、PCMCIA 发送脉冲、HDD 脉冲、GPRS/GSM 发送器)
- 备用电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R540 Reliability Data3/26/2018PDF23 K
-

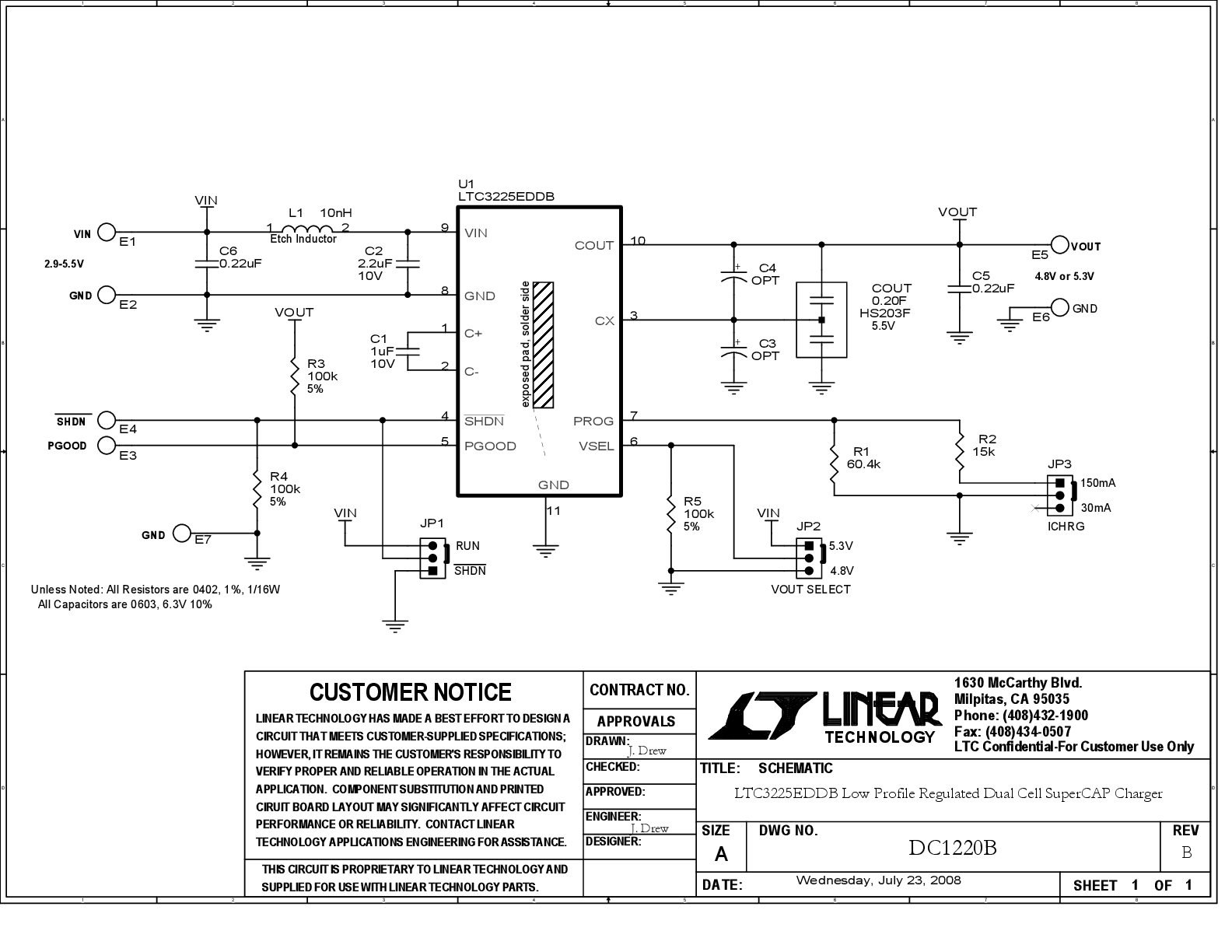

DC1220B - Demo Manual9/24/2009PDF514K
-
DN450 - 对于电源故障保护应用，超级电容器能够替代后备电池12/10/2008PDF885K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3225
LTC3225-1
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3225EDDB#TRMPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3225EDDB#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3225EDDB-1#TRMPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3225EDDB-1#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 2mm w/ EP) | |
| Wafer Fabrication Data | R540 Reliability Data |
