概览
优势和特点

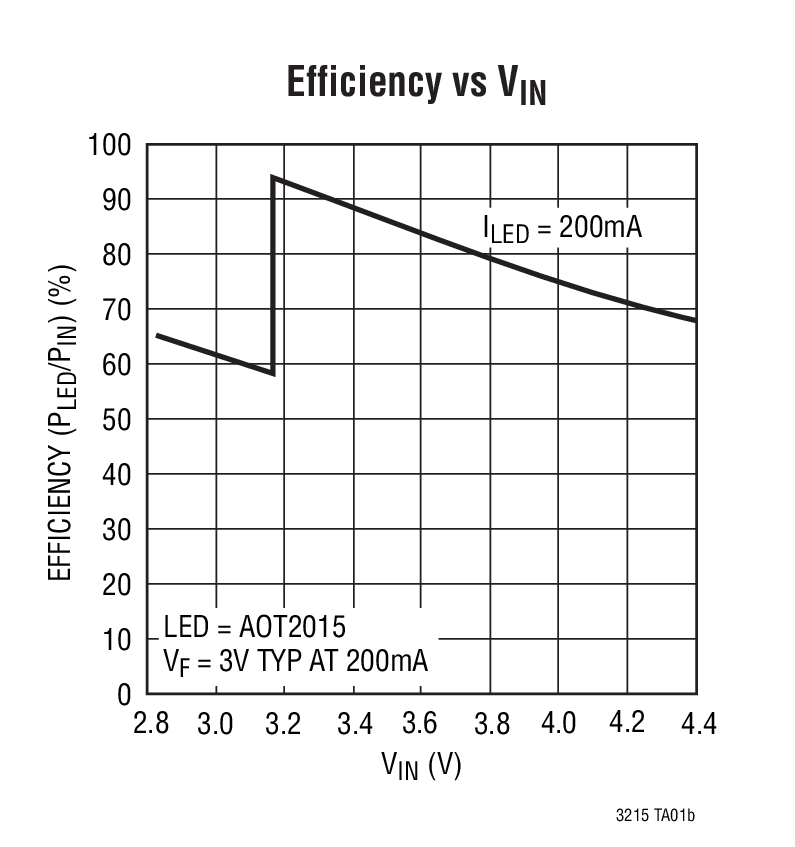

- 高效运作：具自动模式切换功能的 1x、1.5x 或 2x 升压模式
- 超低压差 ILED 电流控制
- 输出电流高达 700mA
- 低噪声恒定频率操作 *
- 宽 VIN 范围：2.9V 至 4.4V
- LED 开路 / 短路保护
- 在停机模式中 LED 断接
- 低停机电流：2.5μA
- 4% LED 电流编程准确度
- 自动软起动可限制浪涌电流
- 无电感器

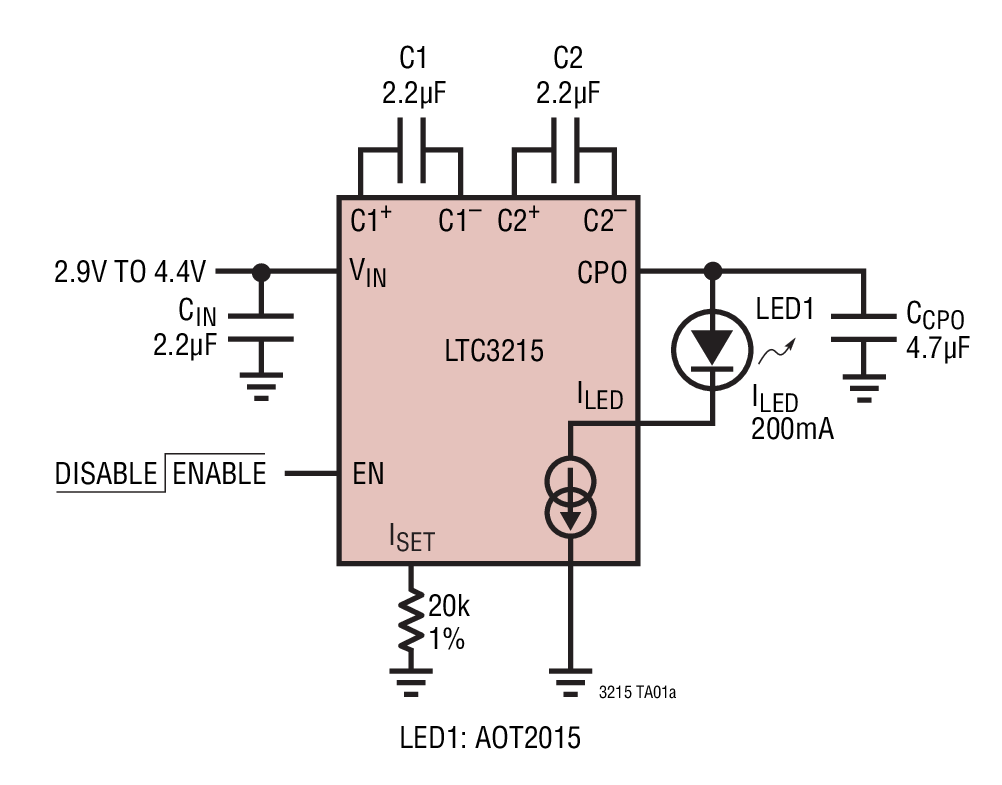

- 纤巧型应用电路 (所有组件的高度均 < 1mm)

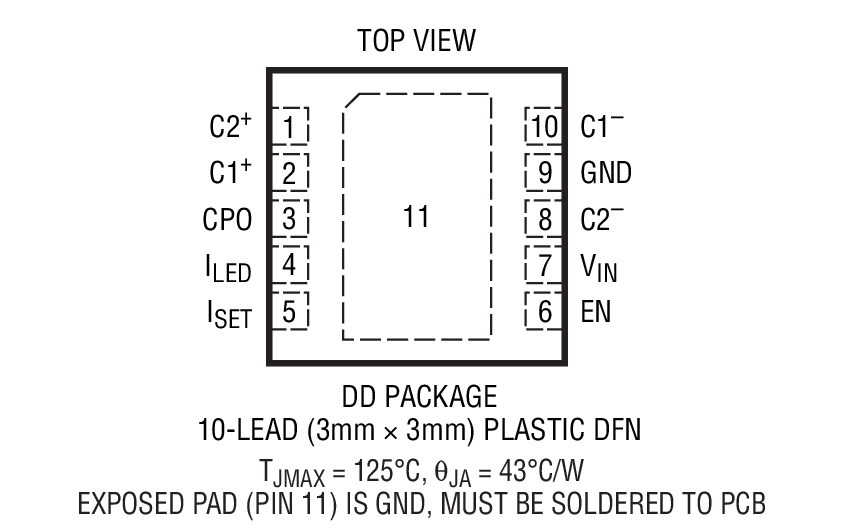

- 3mm x 3mm 10 引脚 DFN 封装
产品详情
LTC®3215是一款低噪声、高电流充电泵 DC/DC 转换器，专为给高电流 LED 供电而设计。该器件包括一个准确的可编程电流源，此电流源能够采用一个 2.9V 至 4.4V 输入驱动高达 700mA 的负载。低外部元件数目 (2 个跨接电容器、1 个编程电阻器和 2 个旁路电容器) 使 LTC3215 成为小型电池供电式应用的理想选择。
内置的软起动电路可避免在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。LED 电流利用一个外部电阻器来设置。在停机期间将 LED 与 VIN 断接。
一个超低压差电流源可在非常低的 ILED 电压下保持准确的 LED 电流。自动模式切换功能电路通过监视 LED 电流源两端的电压、并只在检测到 ILED 压差时切换模式来优化效率。LTC3215 采用扁平的 3mm x 3mm 10 引脚 DFN 封装。
应用
- 用于蜂窝电话、PDA 和数码相机的 LED 电筒 / 相机照明灯电源
- 普通照明和 / 或闪光灯 / 频闪灯应用
