概览

优势和特点

  • 低噪声充电泵利用自动模式切换提供了高效率
  • 多模式运作:1x、1.5x、2x
  • 单独的全标度电流设定电阻器
  • 高达 500mA 的总输出电流
  • 用于主 (MAIN) 和照相 (CAM) LED 的单线式 EN (使能) / 亮度控制
  • 用于主 (MAIN) 显示屏的 64:1 线性亮度控制范围
  • 4 个 25mA 低压差主 LED 输出
  • 1 个 400mA 低压差相机 LED 输出
  • 低噪声恒定频率操作
  • 低停机电流:3μA
  • 内部软起动功能限制了启动和模式切换期间的浪涌电流
  • 开路 / 短路 LED 保护
  • 无电感器

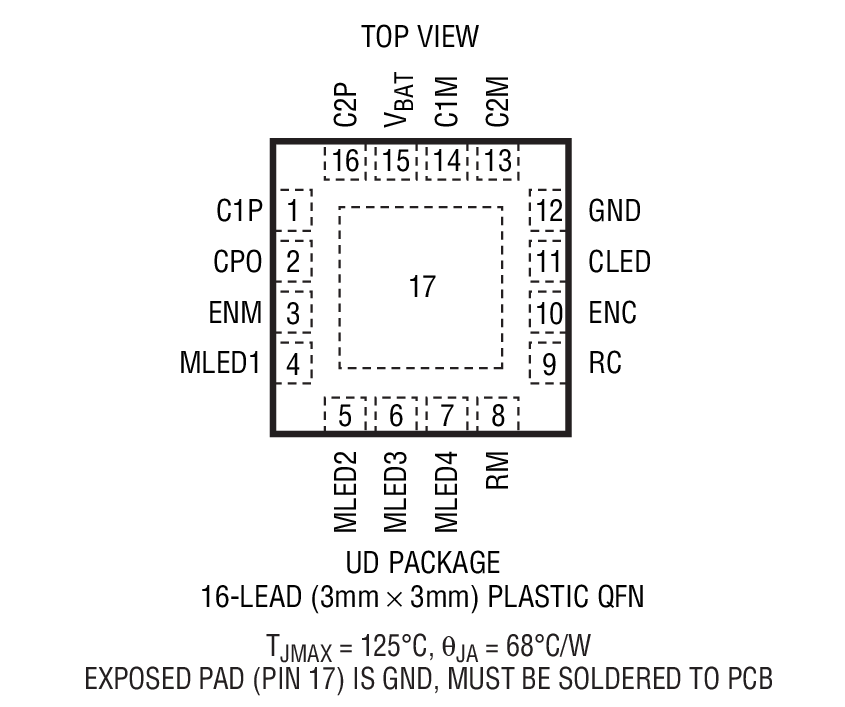

  • 3mm x 3mm x 0.75mm 16 引线塑料 QFN 封装



产品详情

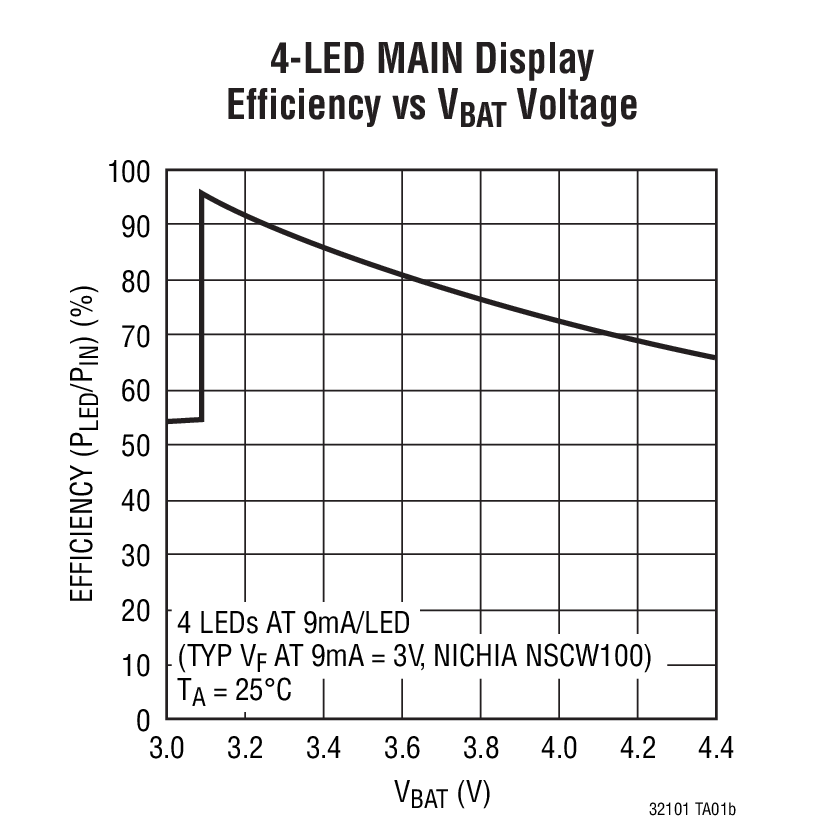

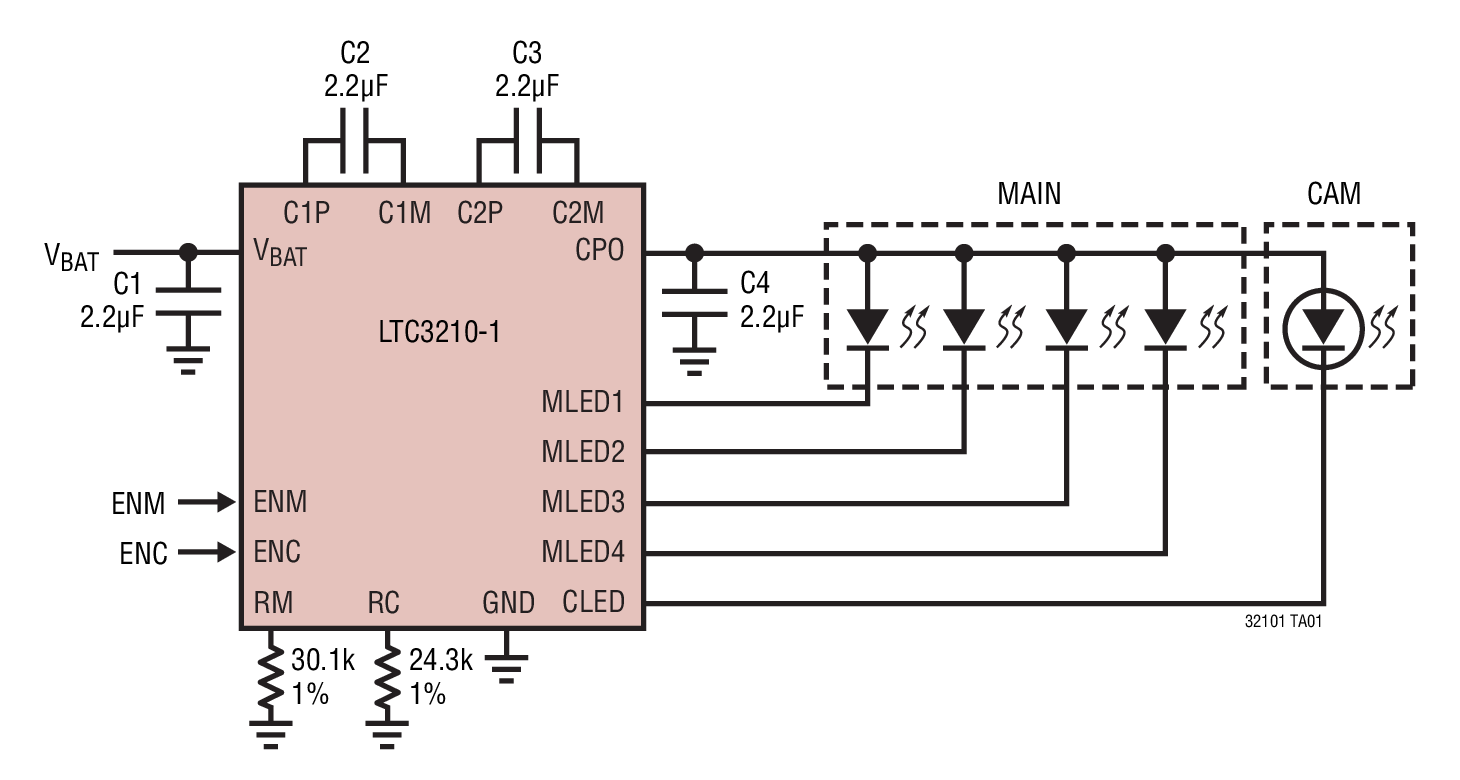

LTC®3210-1 是一款低噪声充电泵 DC/DC 转换器,专为驱动 4 个主 LED 和 1 个用于相机照明的高电流相机 LED 而设计。LTC3210-1 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内置软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。独立的主和相机全标度电流设定值由两个外部电阻器来设置。

停机模式和电流输出电平通过两个逻辑输入来选择。对 ENM 和 ENC 引脚电平进行变换,以通过内部计数器和 DAC 来调节 LED 电流。一个 6 位线性 DAC (64 级) 提供了用于主显示屏的高分辨率亮度控制。

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电,并当任何被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。LTC3210-1 采用 3mm x 3mm x 0.75 16 引线 QFN 封装。




应用

  • 用于蜂窝电话/DSC/PDA 的多 LED 照明灯电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

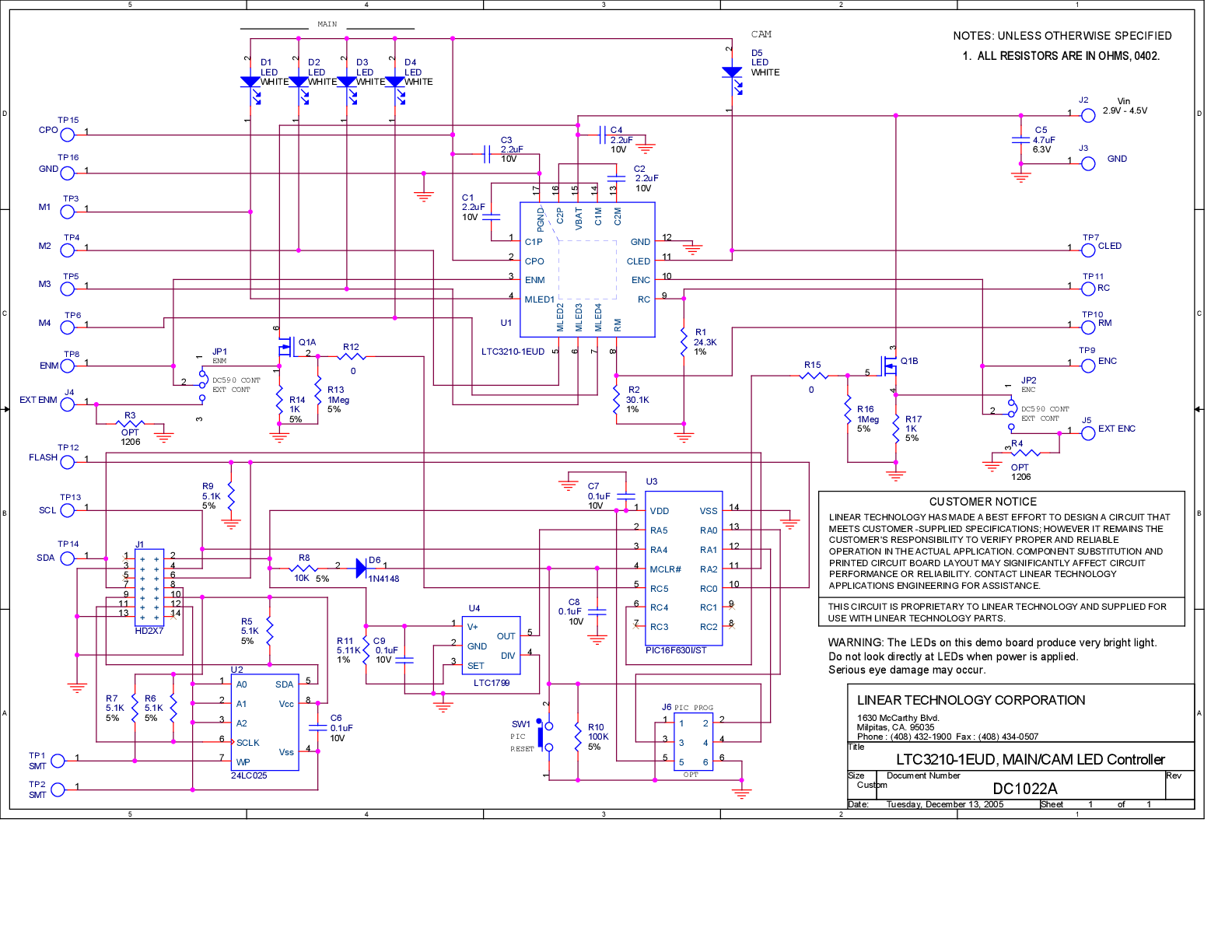

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LTC3210
LTC3210-1
LTC3210-2
LTC3210-3
