概览

优势和特点

  • 低噪声恒定频率操作
  • 输入电流比倍压充电泵小 25%
  • 高输出电流:达 125mA
  • 小型应用电路
  • 已调输出电压或电流
  • 具自动软起动功能
  • VIN 范围:2.7V 至 4.5V
  • 无电感器
  • 1.5MHz 开关频率
  • 在停机模式中 ICC < 1µA
  • 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装

产品详情

LTC®3202 是一款低噪声、恒定频率充电泵 DC/DC 转换器,它采用分数转换来提高白光 LED 应用的效率。该器件可从一个 2.7V 至 4.5V 输入来产生一个已调电压或高达 125mA 的电流。低外部组件数目 (VIN 和 VOUT 上的两个跨接电容器和两个小的旁路电容器) 使得 LTC3202 非常适合于小型的电池供电式应用。

一个内部 2 位 DAC 使得能够通过调节 LED 电流来实现 LED 亮度控制。LTC3202还具有热停机保护功能,并能够安全承受从 VOUT 至 GND 的连续短路条件。内置软起动电路用于防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。一种低电流停机功能可以将负载与 VIN  断接,并把静态电流减小至 1μA 以下。

LTC3202 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。




应用

  • 白光 LED 背面照明
  • 可编程升压电流源



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

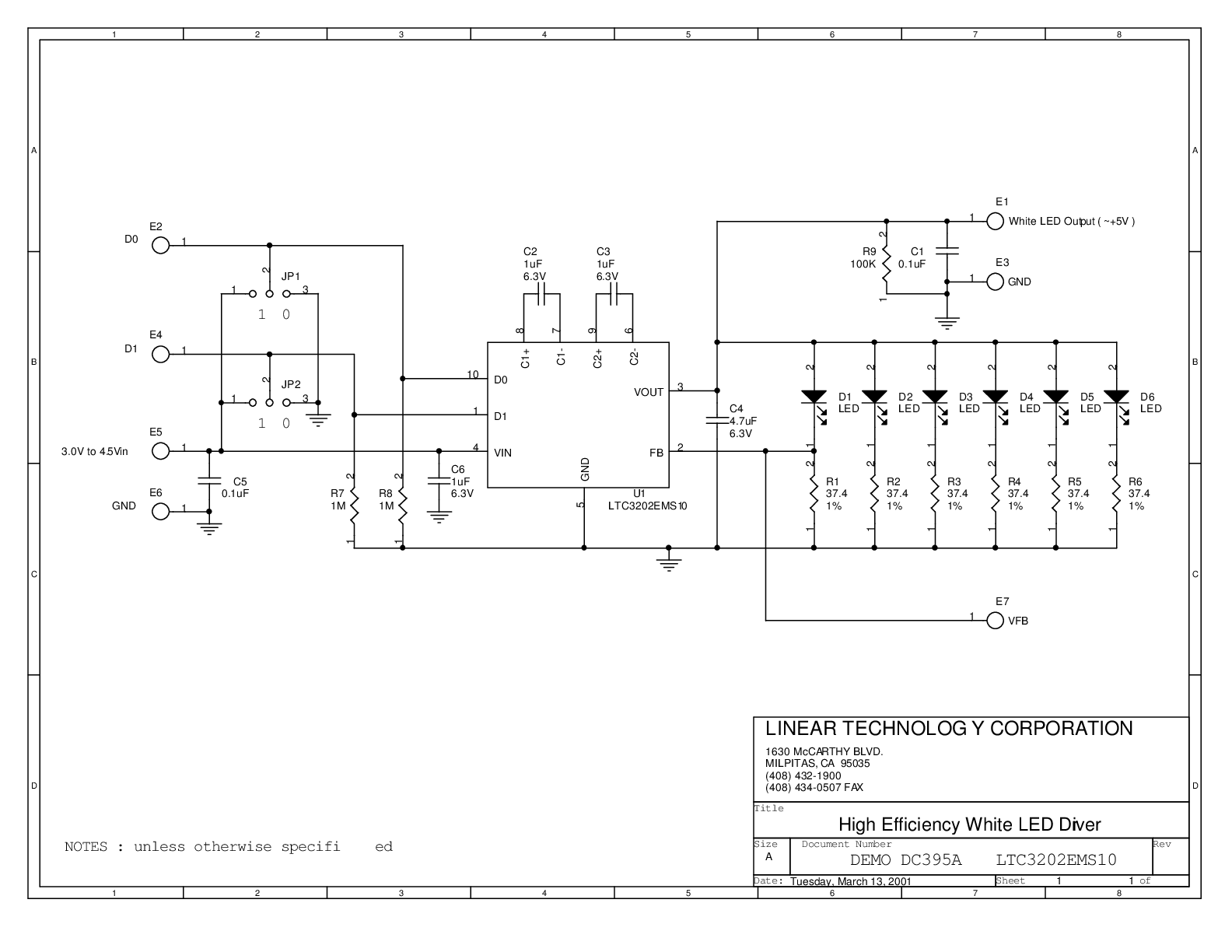

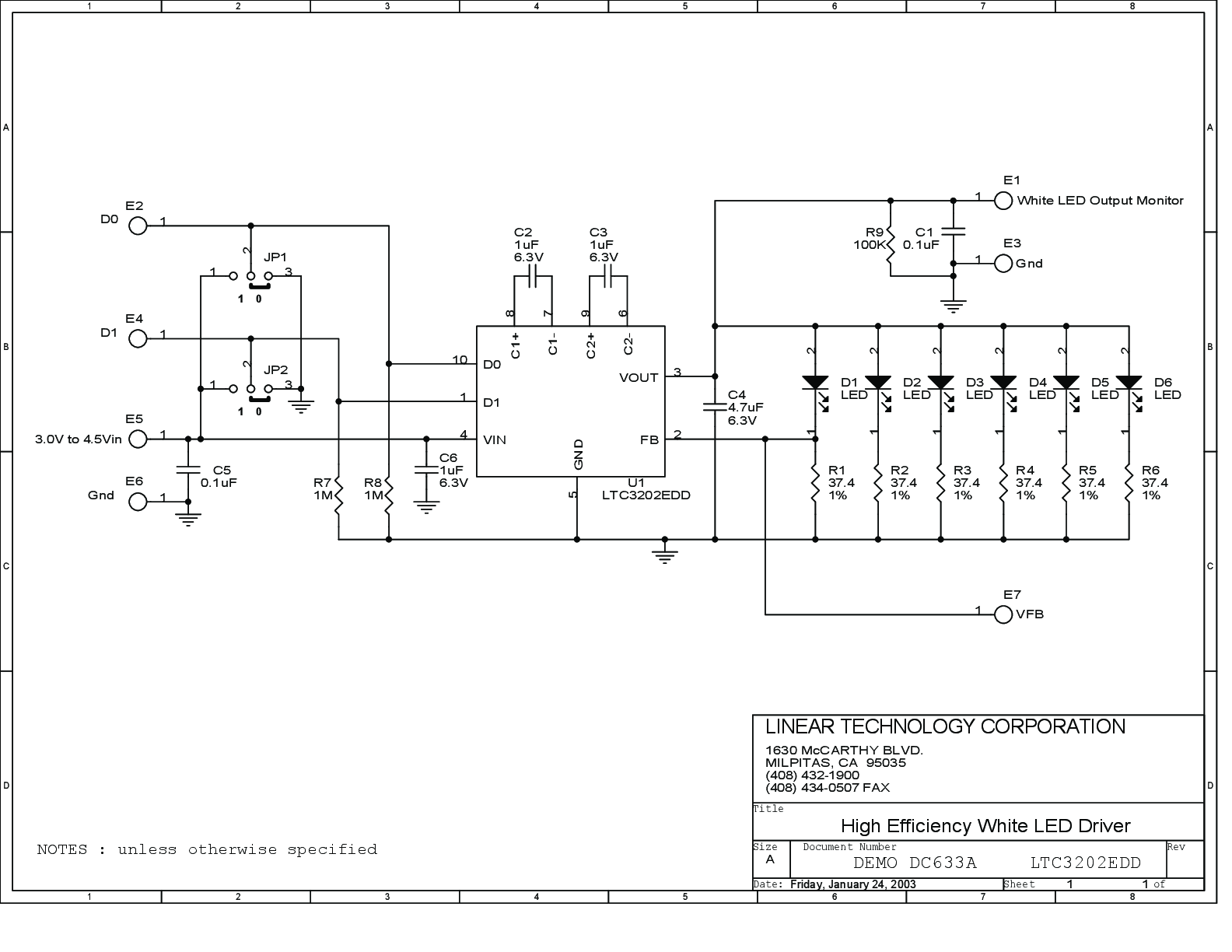

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

Models for the following parts are available in LTspice:

LTC3202
