LTC2932

具可调复位定时器和电源容差的可配置 6 通道电源监视器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 可同时监视 6 个电源

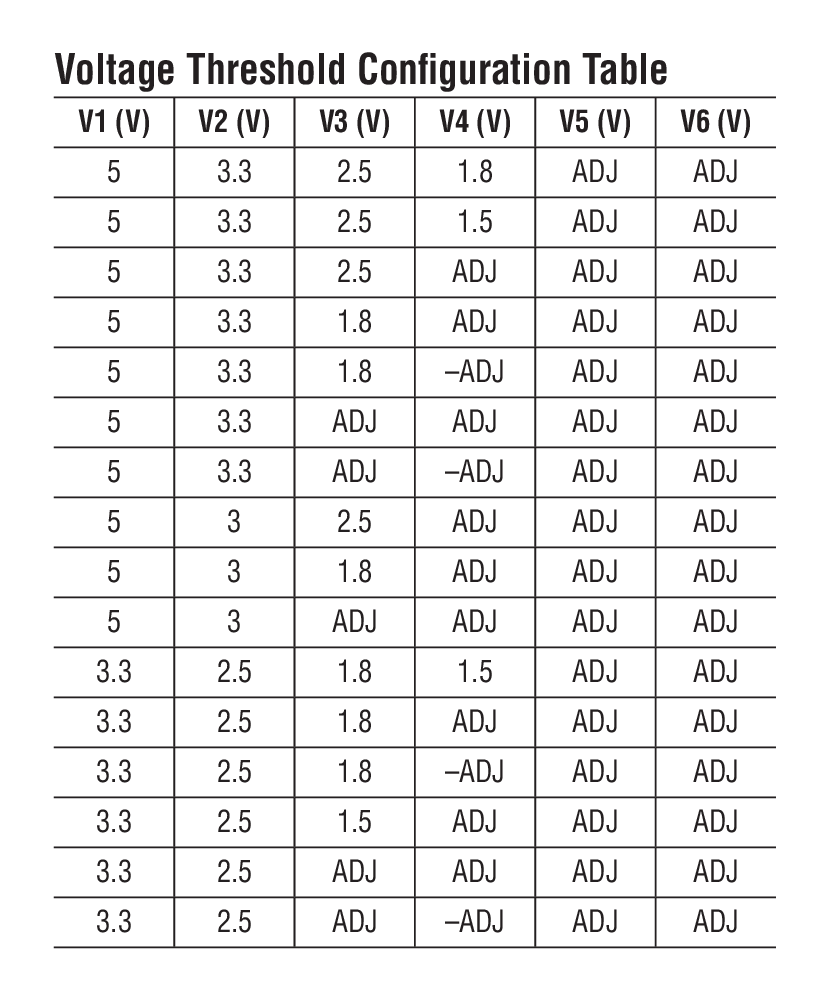

  • 5V、3.3V、3V、2.5V、1.8V、1.5V 和正负可调电压门限的 16 种用户可选组合
  • 保证门限准确度:±1.5%
  • 可选的电源容差:低于监视电压 5%、7.5%、10%、12.5%
  • 针对裕度调节应用的复位停用引脚
  • 低电源电流:52μA
  • 电源干扰免疫力
  • 在 VCC ≥ 1V 的条件下可保证 RST
  • 可在至 125℃ 的高温条件下运作

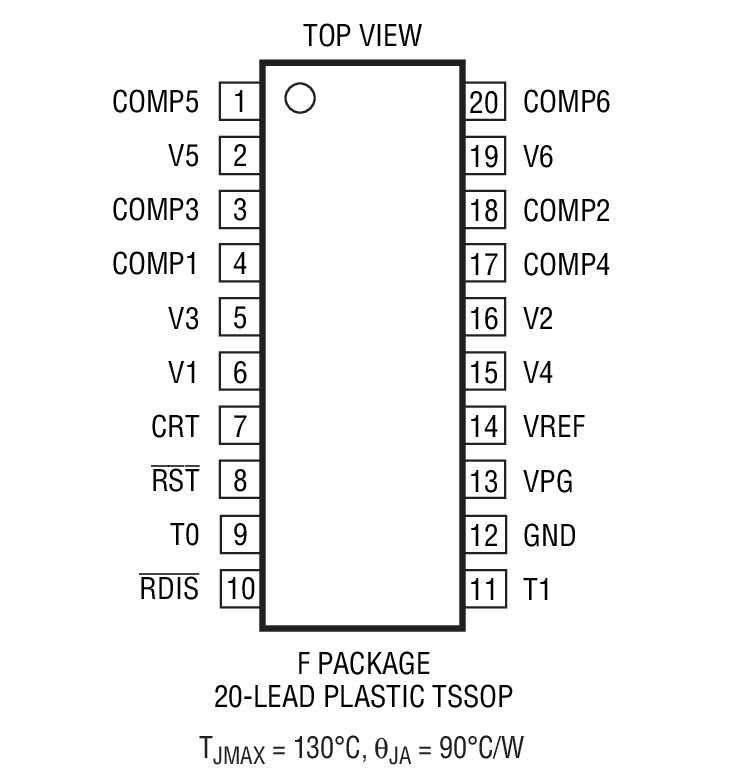

  • 20 引脚 TSSOP 封装



更多细节
show more Icon
LTC®2932 是一款可配置电源监视器,以用于那些具有多达 6 个电源电压的系统。可采用一个连接至模式选择引脚的外部阻性分压器,在 16 种预设或可调电压监视器组合中选择其一。可采用数字方式将预设电压门限配置在标称工作电压以下 5%、7.5%、10% 或 12.5%。LTC2932 还具有可调输入和一个 0.5V 标称门限。全部 6 个漏极开路电压比较器输出均被连接至分离的引脚,以对各电源进行监视。

复位超时周期可采用一个外部电容器来调节。对于低至 1V 的 VCCRST 输出保证能够处于正确的状态,并可在电源裕度调节测试期间停用。每个状态输出具有一个弱的内部上拉电阻器,而且可以在外部上拉至一个外部电压。

52μA 的电源电流使得 LTC2932 成为对功耗敏感系统的理想选择,而且,它还可以通过配置对 6 个以下的输入进行监视。

Applications

  • 台式电脑和笔记本电脑
  • 多电压系统
  • 电信设备
  • 便携式电池供电型设备
  • 网络服务器
  • 汽车
