概览

优势和特点

  • 可同时监视 4 个电压
  • 可调的 UV 和 OV 跳变值

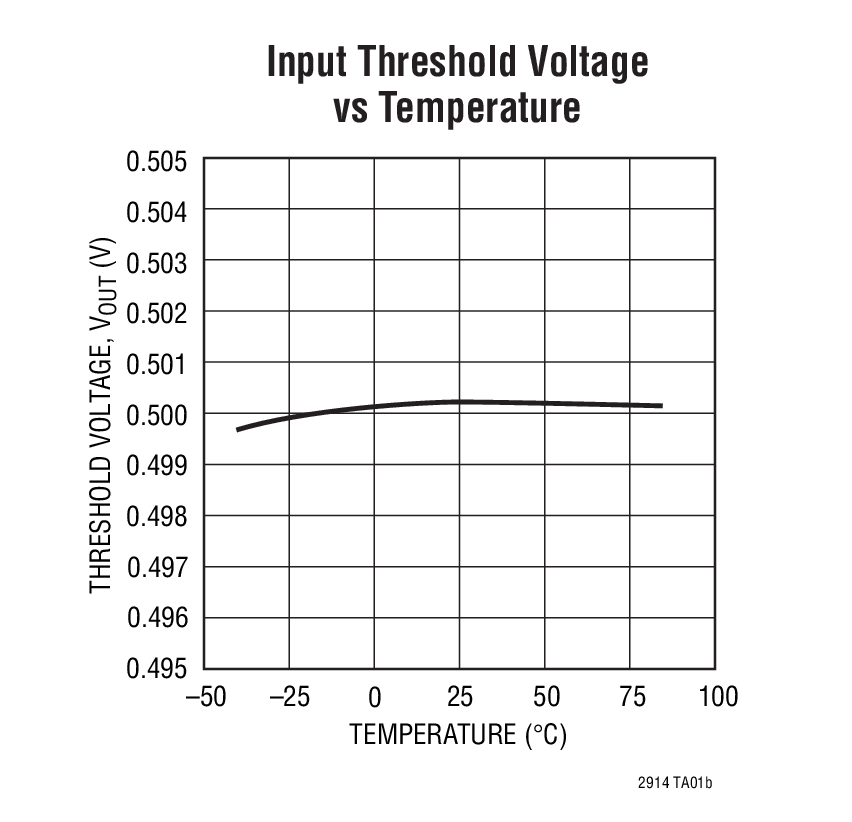

  • 保证的门限准确度:在整个温度范围内为 ±1.5% 的监视电压
  • 输入干扰抑制
  • 可监视多达两个负电压
  • 缓冲 1V 基准输出
  • 具超时停用功能的可调复位超时
  • 62μA  静态电流
  • 漏极开路 OVUV 输出
  • 保证的 OVUV (对于 VCC ≥ 1V)

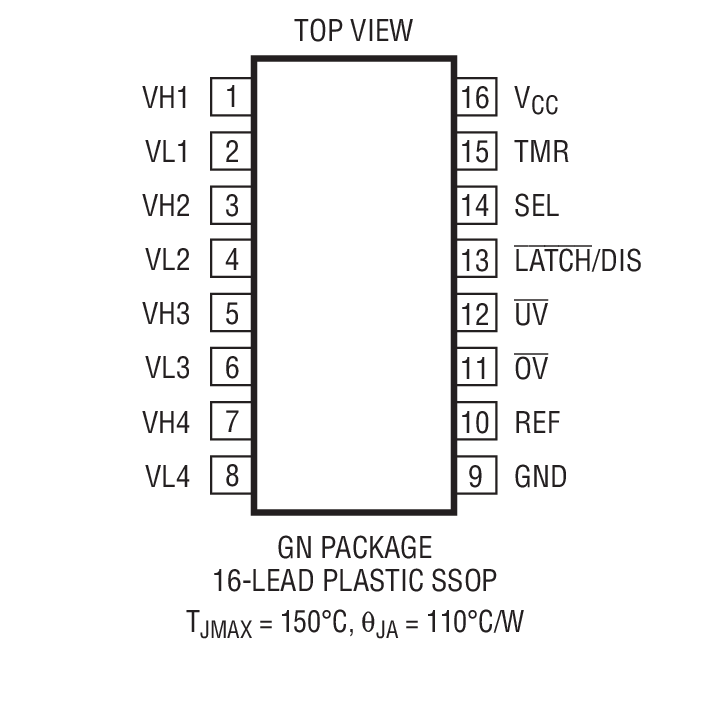

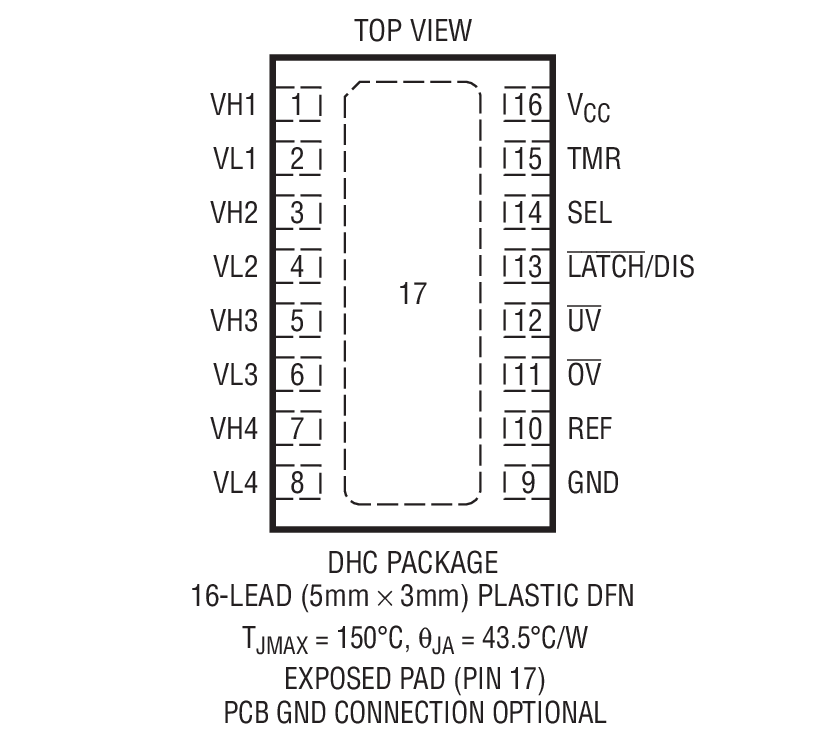

  • 采用 16 引脚 SSOP 和 16 引脚 (5mm x 3mm) DFN 封装

产品详情

LTC®2914 是一款四路输入电压监视器,面向各种应用中的多电压监视用途。用于每个被监视电压的双路输入允许对 4 个单独的欠压 (UV) 条件和 4 个单独的过压 (OV) 条件进行监视。所有的监视器共用一个公共的欠压输出和一个公共的过压输出。 LTC2914-1 具有针对过压输出的闭锁能力。LTC2914-2 具有停用过压和欠压输出的功能。

极性选择和一个缓冲基准使得能够监视多达两个单独的负电压。一个三态输入引脚可在无需任何外部元件的情况下设定两个输入的极性。干扰滤波处理确保了可靠的复位操作,而不会发生误触发或噪声触发现象。

LTC2914 提供了一款面向电压监视的精准、通用且具有节省空间意识的微功耗型解决方案。


应用

  • 台式电脑和笔记本电脑
  • 网络服务器
  • 内核、I/O 电压监视器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC2914-1
LTC2914-2

配套产品推荐

LTC2914 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC2914CDHC-1#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914CDHC-1#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914CDHC-2#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914CDHC-2#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914CGN-1#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914CGN-1#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914CGN-2#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914CGN-2#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914HDHC-1#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914HDHC-1#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914HDHC-2#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914HDHC-2#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914HGN-1#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914HGN-1#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914HGN-2#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914HGN-2#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914IDHC-1#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914IDHC-1#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914IDHC-2#PBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914IDHC-2#TRPBF 材料声明 质量和可靠性 16-Lead DFN (5mm x 3mm w/ EP)
LTC2914IGN-1#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914IGN-1#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914IGN-2#PBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
LTC2914IGN-2#TRPBF 材料声明 质量和可靠性 16-Lead SSOP (Narrow 0.15 Inch)
