概览
优势和特点
- 4 个 RS232 和 2 个 RS2485 收发器
- 3V 至 5.5V 电源电压
- 20Mbps RS485 和 500kbps RS232
- 可自动选择集成型 RS485 (120Ω) 和 RS232 (5kΩ) 终端电阻器
- 半双工 / 全双工 RS485 开关
- 逻辑环回模式
- 高 ESD：±16kV (在线路 I/O 上)
- 1.7V 至 5.5V 逻辑接口
- 可支持多达 256 个 RS485 节点
- RS485 接收器全面的故障保险功能消除了 UART 闭锁

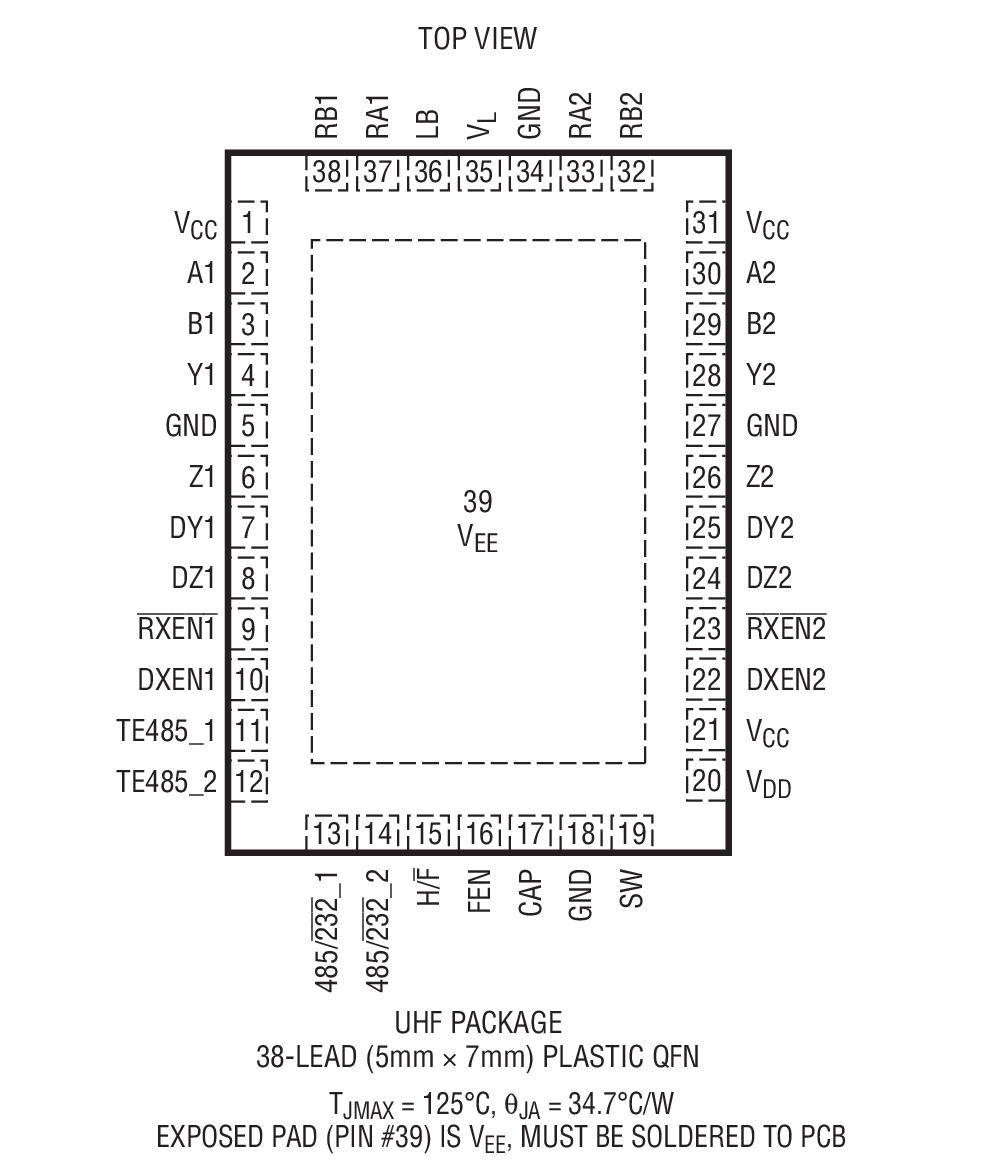

- 采用 38 引脚 5mm x 7mm QFN 封装
产品详情

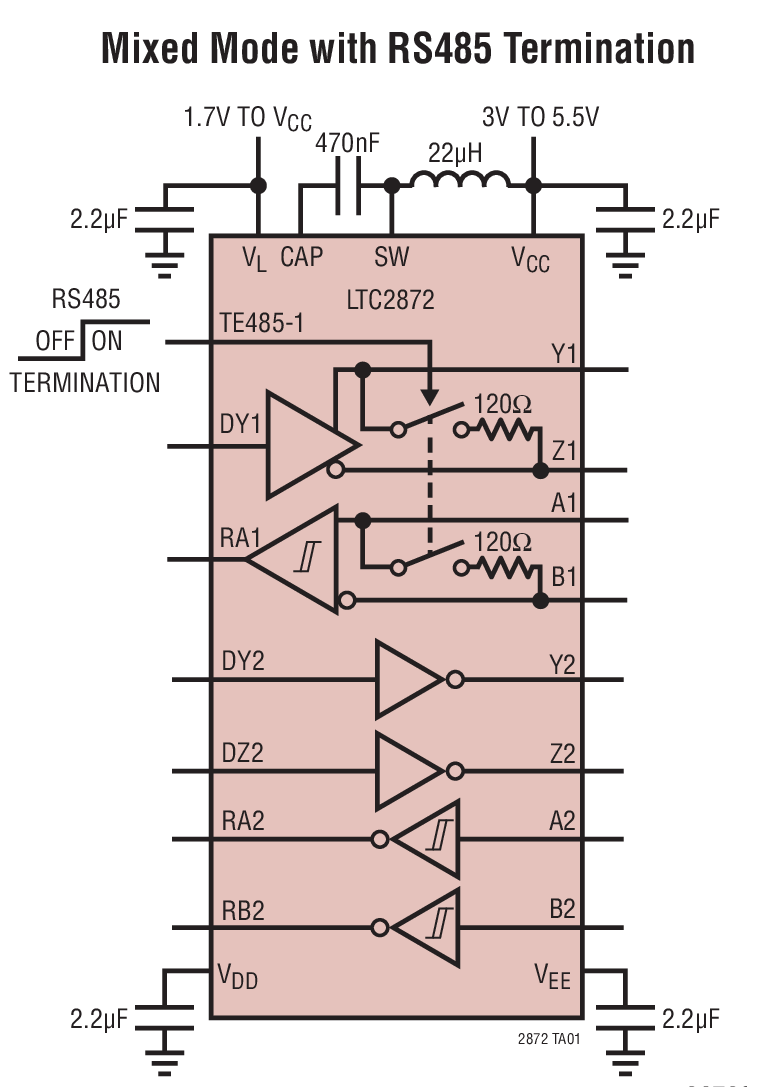

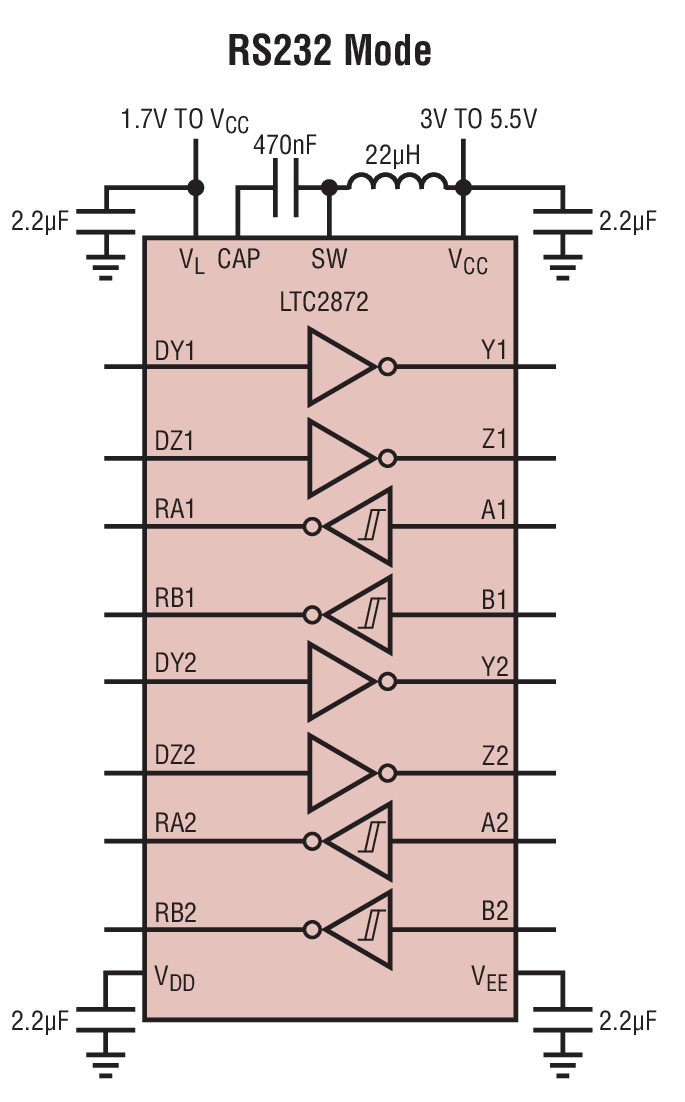

LTC®2872 是一款坚固的引脚可配置型收发器，可支持 RS232、RS485 和 RS422 标准，并采用单 3V 至 5.5V 工作电源。LTC2872 可配置为采用共用 I/O 线路的 4 个 RS232 单端收发器或 2 个 RS485 差分收发器，或者此二者的组合。
通过引脚控制的集成型终端电阻器实现了简易的接口再配置，从而免除了外部电阻器和控制继电器。半双工开关提供四线式和二线式 RS485 配置。环回模式负责将驱动器输入引导至接收器输出以进行诊断性的自测试。RS485 接收器可在每根总线上支持多达 256 个节点，并执行针对浮动、短路或端接输入的全故障保险运作。
一个集成型 DC/DC 升压转换器采用一个小型电感器和一个电容器，从而免除了增设多个电源 (用于驱动 RS232 电平) 的需要。
应用
- 灵活的 RS232 / RS485 / RS422 接口
- 可利用软件选择的多协议接口端口
- 销售点终端
- 电缆直放站
- 协议转换器
- PROFIBUS-DP 网络
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

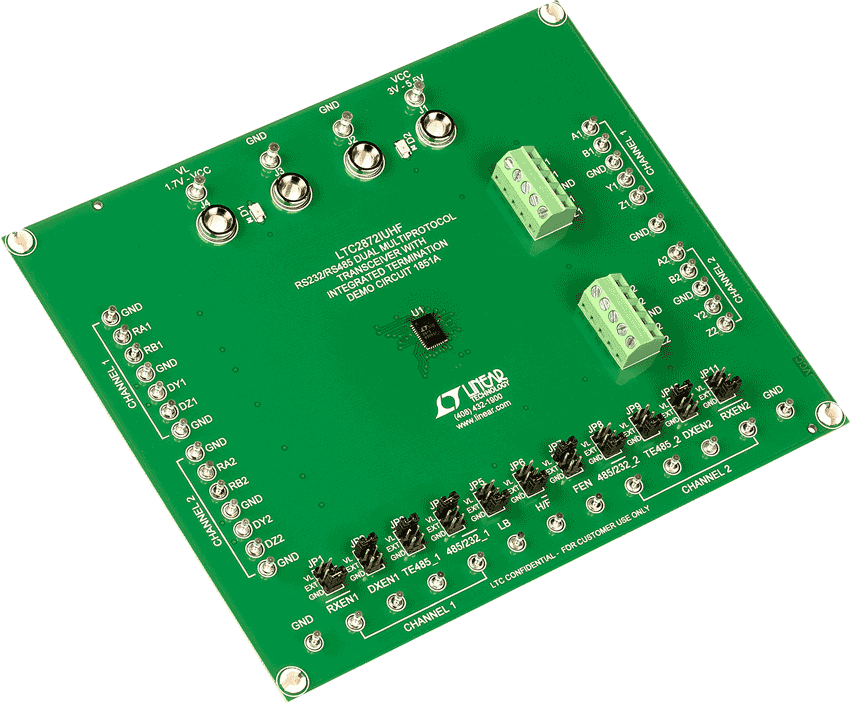

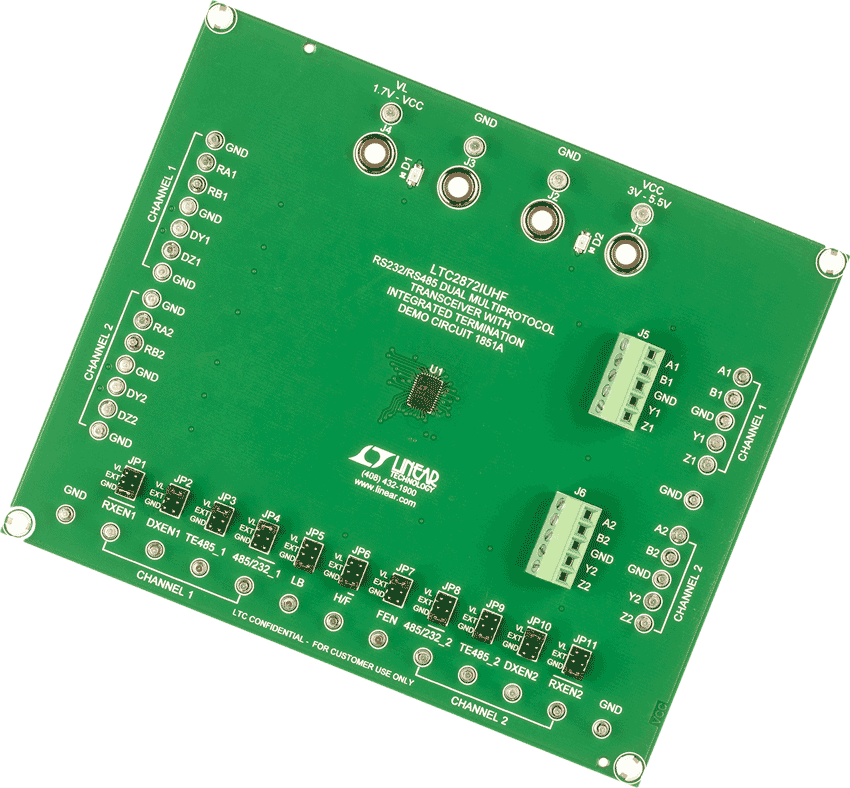

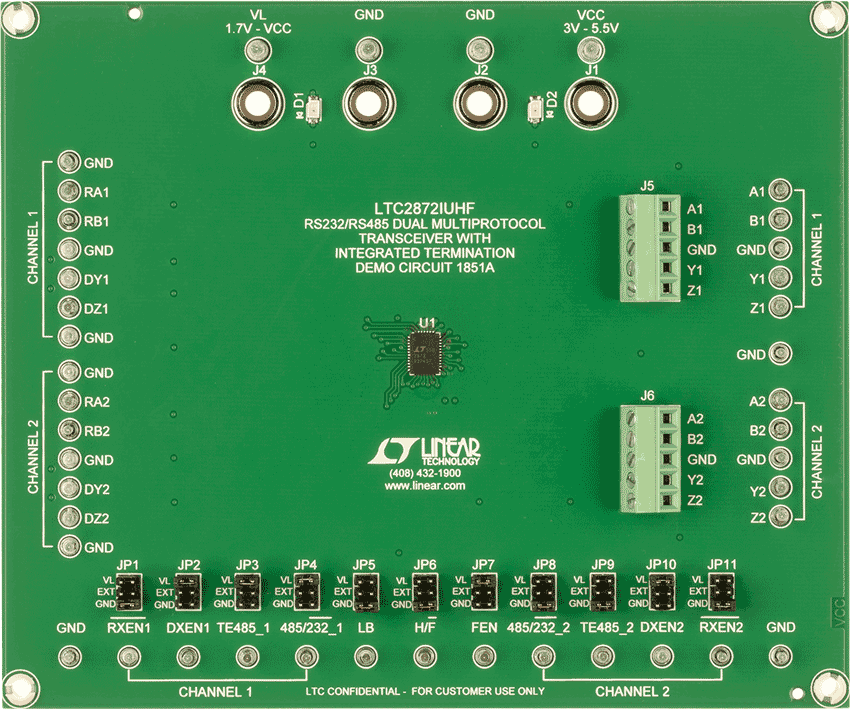

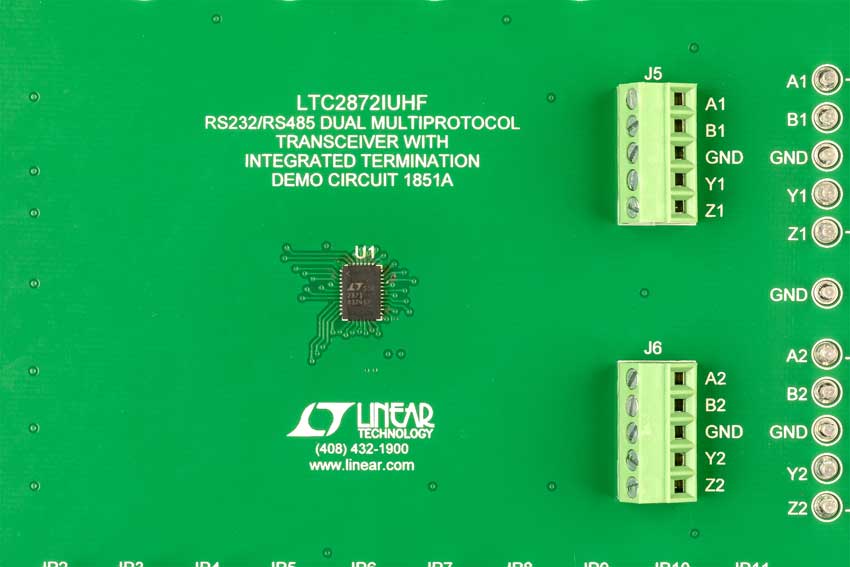

评估套件 (1)
参考资料
-
R521 Reliability Data3/26/2018
-

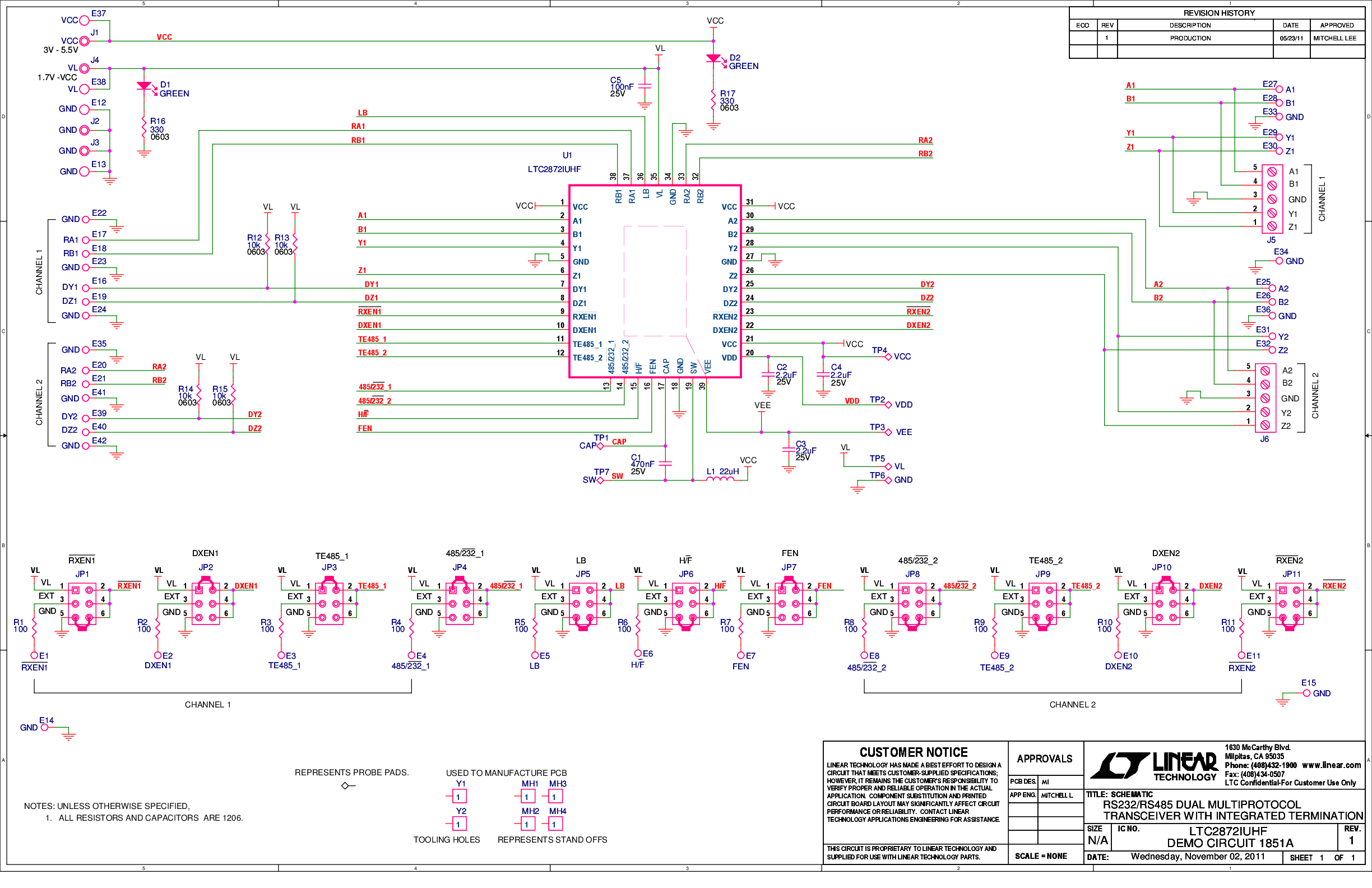

DC1851A - Demo Manual12/4/2012
-
数字隔离器产品选型与资源指南2/7/2020
-
Multiprotocol Transceivers2/16/2016
-
Ultra Rugged ±60V RS485 Transceivers3/15/2013
-
保护您的创新：从高精度到高电压10/24/2022
工具及仿真模型
IBIS模型
IBS
LTC2872 IBIS Model
500.59 K
配套产品推荐
LTC2872 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2872CUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2872CUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2872IUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2872IUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| Wafer Fabrication Data | R521 Reliability Data |
