LTC2871

具集成型终端的 RS232 / RS485 多协议收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
IBIS 模型 LTC2871iuhf IBIS Model Download undefinedB IBIS 模型 LTC2871ife IBIS Model Download undefinedB
产品模型 8
特性
  • 一个 RS485 和两个 RS232 收发器
  • 3V 至 5.5V 电源电压
  • 20Mbps RS485 和 500kbps RS232
  • 可自动选择集成型 RS485 (120Ω) 和 RS232 (5kΩ) 终端电阻器
  • 全双工 / 半双工 RS485 开关
  • 高 ESD：±26kV (LTC2870)，±16kV (LTC2871)
  • 逻辑环回模式
  • 1.7V 至 5.5V 逻辑接口
  • 支持多达 256 个 RS485 节点
  • RS485 接收器故障安全功能消除了 UART 闭锁
  • LTC2870 可提供 H 级 (–40ºC 至 125ºC)
  • 采用 28 引脚 4mm x 5mm QFN 和 TSSOP 封装 (LTC2870)，及 38 引脚 5mm x 7mm QFN 和 TSSOP 封装 (LTC2871)
更多细节
show more Icon

LTC®2870 / LTC2871 是坚固的引脚可配置型多协议收发器，可支持 RS232、RS485 和 RS422 协议，采用单 3V 至 5.5V 工作电源。LTC2870 可配置为采用共用 I/O 线路的两个 RS232 单端收发器或一个 RS485 差分收发器。LTC2871 提供了各采用专用 I/O 线路的两个 RS232 收发器和一个 RS485 收发器的独立控制。

通过引脚控制的集成型终端电阻器实现了简易的接口再配置，从而免除了增设外部电阻器和控制继电器的需要。半双工开关提供四线式和二线式 RS485 配置。环回模式负责将驱动器输入引导至接收器输出以进行诊断性的自测试。RS485 接收器可在每根总线上支持多达 256 个节点，并执行针对浮动、短路或端接输入的全故障安全运作。

一个集成型 DC/DC 升压转换器采用一个纤巧 2mm x 1.6mm 电感器和一个电容器，从而免除了增设多个电源 (用于驱动 RS232 电平) 的需要。



Applications

  • 可利用软件选择的 RS232 / RS485 / RS422 接口
  • 销售点终端
  • 电缆直放站
  • 协议转换器
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
IBIS 模型 LTC2871iuhf IBIS Model Download undefinedB IBIS 模型 LTC2871ife IBIS Model Download undefinedB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2871

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/03/2017
英文

LTC2870/LTC2871: RS232/RS485 Multiprotocol Transceivers with Integrated Termination Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 03/04/2011
日文

LTC2870/LTC2871: 終端抵抗を内蔵した RS232 ／ RS485 マルチプロトコル・トランシーバ データシート

打开PDF文件

redirect
3.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 06/13/2011
英文
DC1786A - Demo Manual redirect icon

183.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R521 Reliability Data redirect icon

28.87 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品选型卡 2

Ultra Rugged ±60V RS485 Transceivers
Multiprotocol Transceivers

新闻 1

坚固的 3.3V/5V RS232/RS485 多协议收发器提供集成的可通断终端电阻

产品选型指南 1

数字隔离器产品选型与资源指南

视频

2

Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
Thumbnail Image

视频

2017-09-18

LTC2870/LTC2871 Video Product Brief

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2871CFE#PBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2871CFE#TRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2871CUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2871CUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2871IFE#PBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2871IFE#TRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2871IUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2871IUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2871CFE#PBF

量产

LTC2871CFE#TRPBF

量产

LTC2871IFE#PBF

量产

LTC2871IFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2871CFE#PBF

量产

LTC2871CFE#TRPBF

量产

LTC2871IFE#PBF

量产

LTC2871IFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

多协议收发器2
LTC2870
popup image
Cart

量产

具集成型终端的 RS232 / RS485 多协议收发器

LTC2872
popup image
Cart

量产

具集成型终端的 RS232 / RS485 双通道多协议收发器

评估套件 1

reference details image

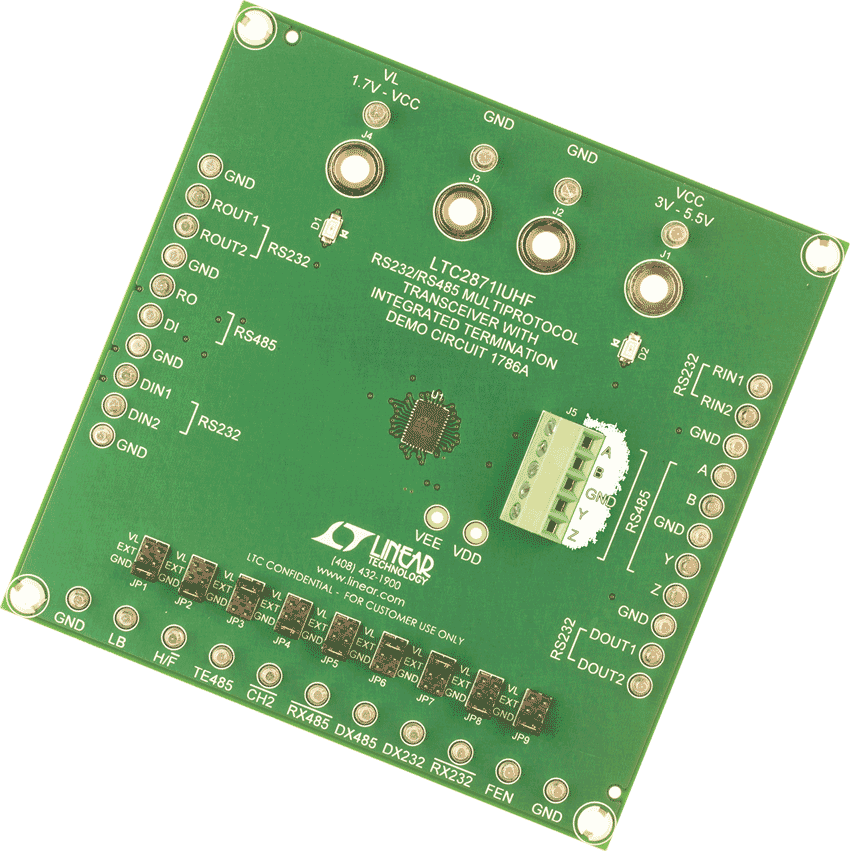

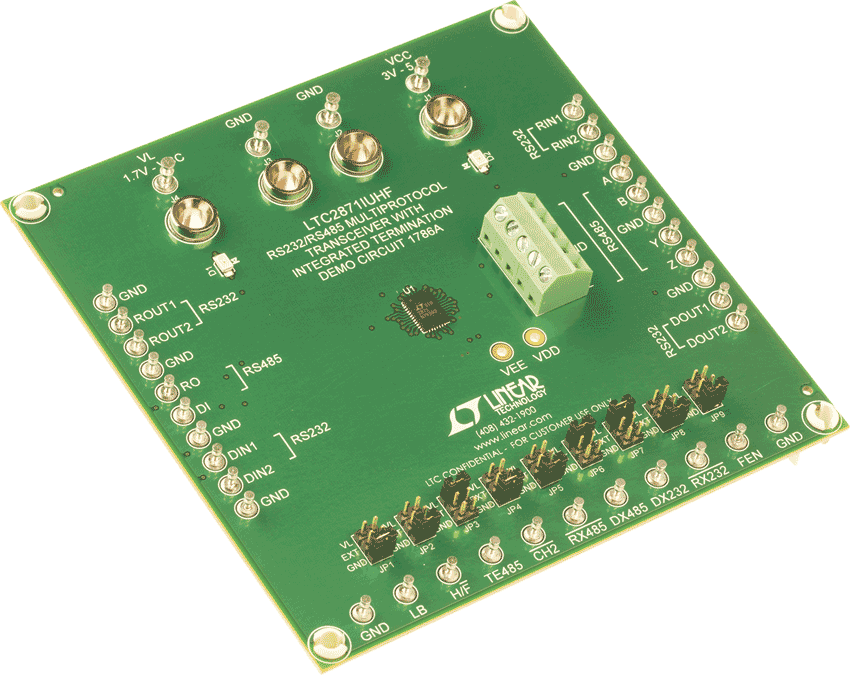

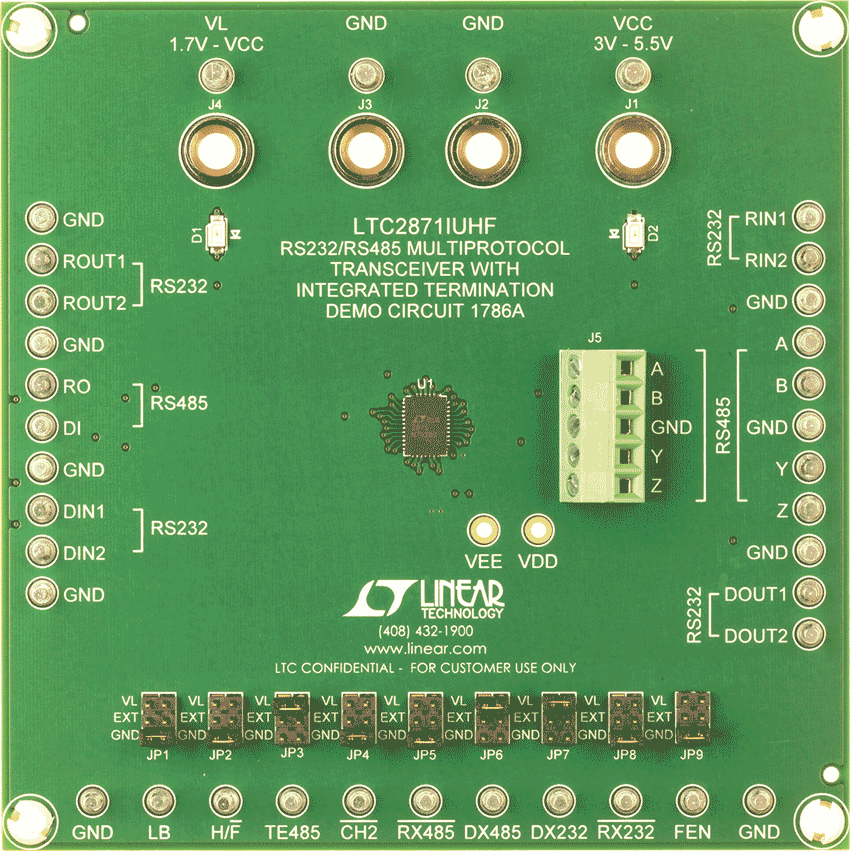

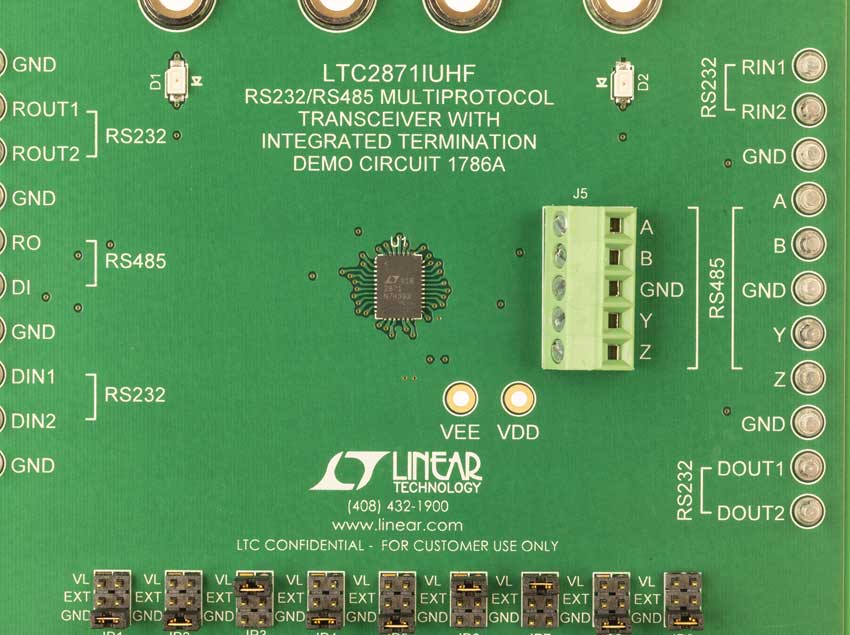

DC1786A
