概览

优势和特点

  • 高效率、低噪声拓扑
  • 可调输出转换速率降低了 EMI
  • 全桥式控制器用于实现双向电流控制
  • 可调的逐个脉冲双向 TEC 电流限制
  • 开路 / 短路热敏电阻指示
  • 解决方案占板面积 < 0.6” x 0.8” (双面 PCB)
  • 采用 5mm x 5mm QFN 封装和 28 引脚 SSOP 封装
  • TEC 电压箝位
  • TEC 电流、电压和热 / 冷状态输出
  • 可调 / 可同步振荡器频率减小了滤波器组件尺寸并降低了系统噪声
  • 2.5V 基准电压输出
  • 2.7V 最小工作电压
           

产品详情

LTC®1923 是一款脉宽调制器，其拟用于需要单向或双向驱动电路的热电冷却器 (TEC) 或加热器应用。LTC1923 集成了所有必要的控制电路和两组互补型输出驱动器以驱动一个全桥，从而提供了一种向 TEC 输送双向电流的有效方法。只需增设区区几个外部组件，即可容易地实现一个准确的温度控制环路，以稳定激光二极管系统的温度。利用 LTC1923 可实现 0.1°C 的典型温度设定点准确度。增设一个仪表放大器前端可提供 0.01°C 的设定点稳定性。

该器件具有独立的可调加热和冷却逐个脉冲电流限制、用以实现受控启动的电流软起动、旨在降低系统噪声的输出转换速率控制、差分电流检测和电压放大器、以及用于保护激光器和提供冗余系统监视的一系列辅助电路。

应用

  • 基于激光器的光纤链路
  • 医疗仪器
  • CPU 温度调节器
  

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

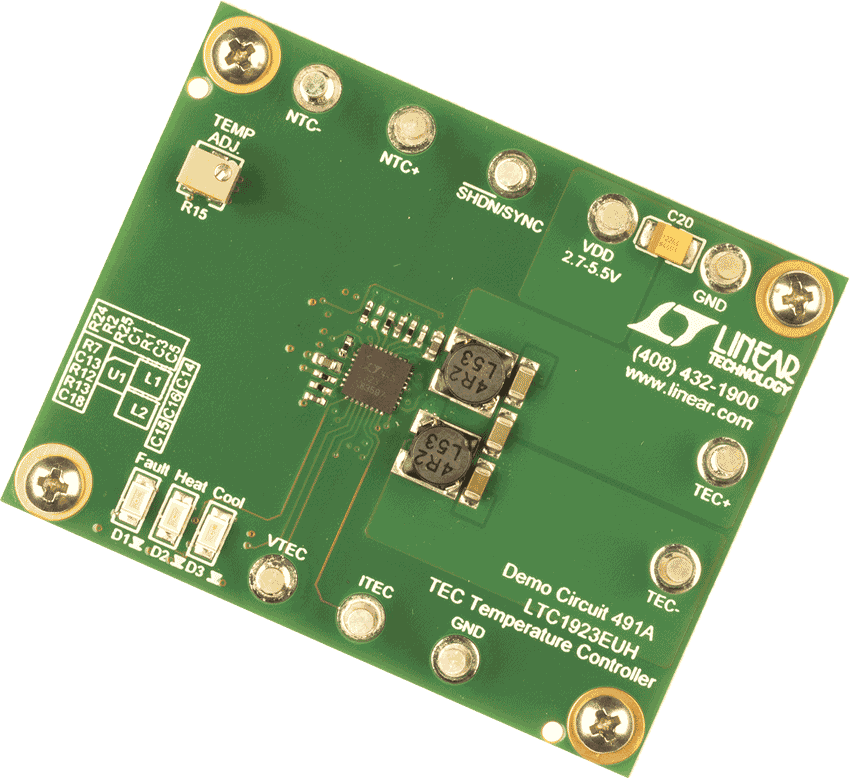

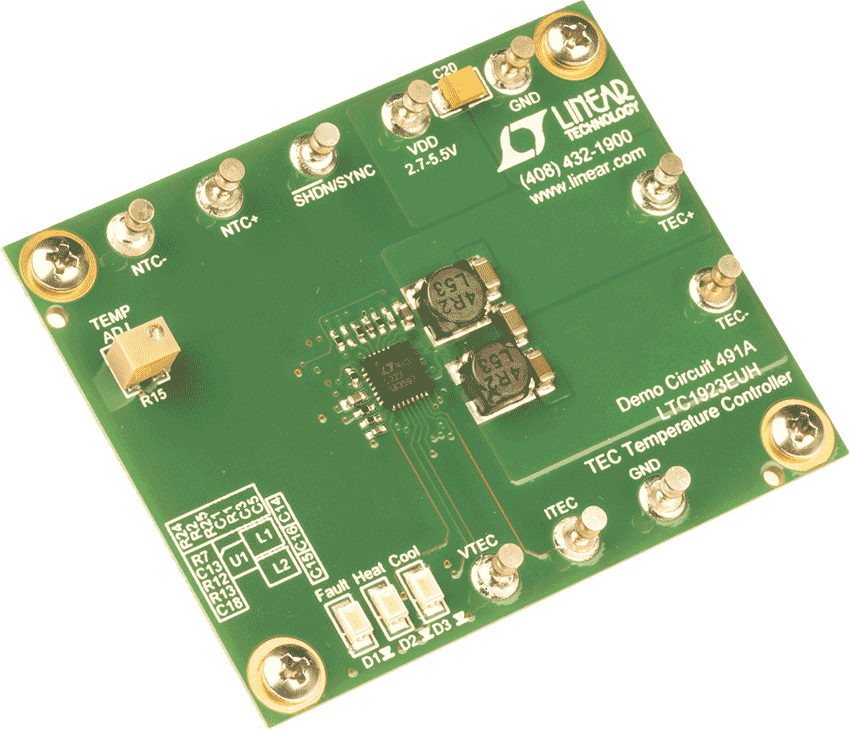

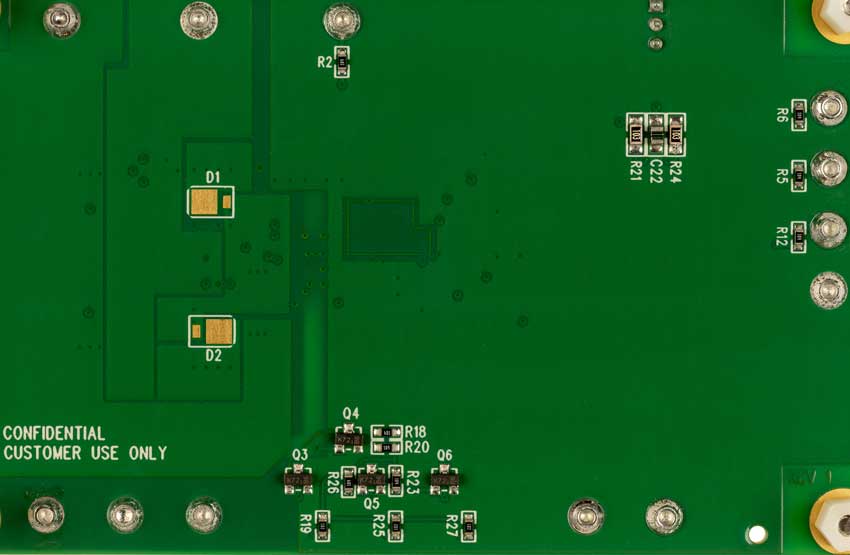

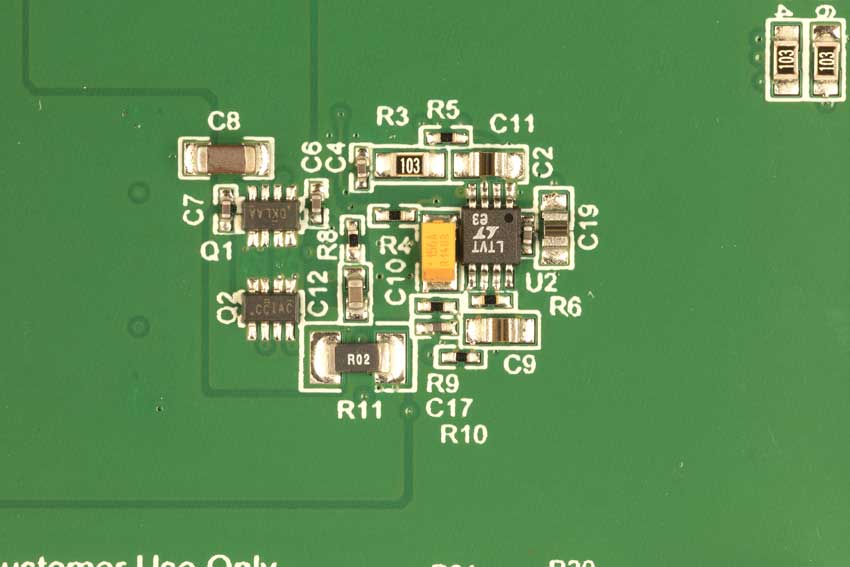

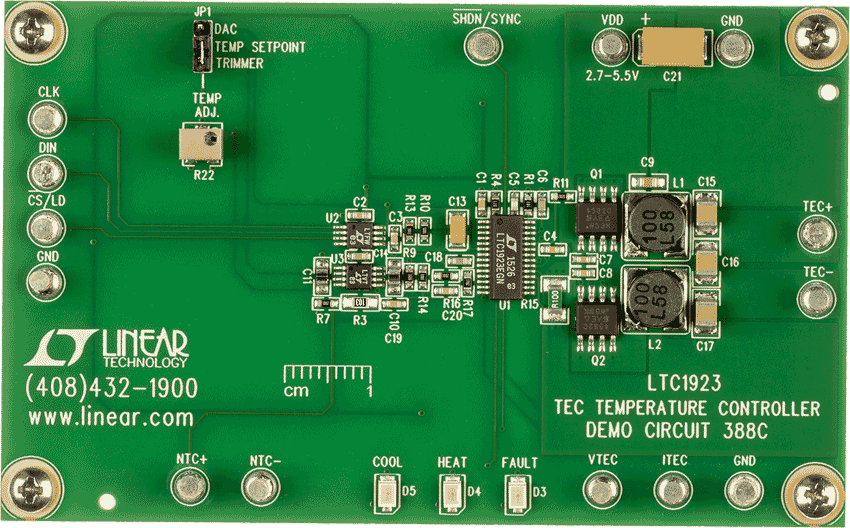

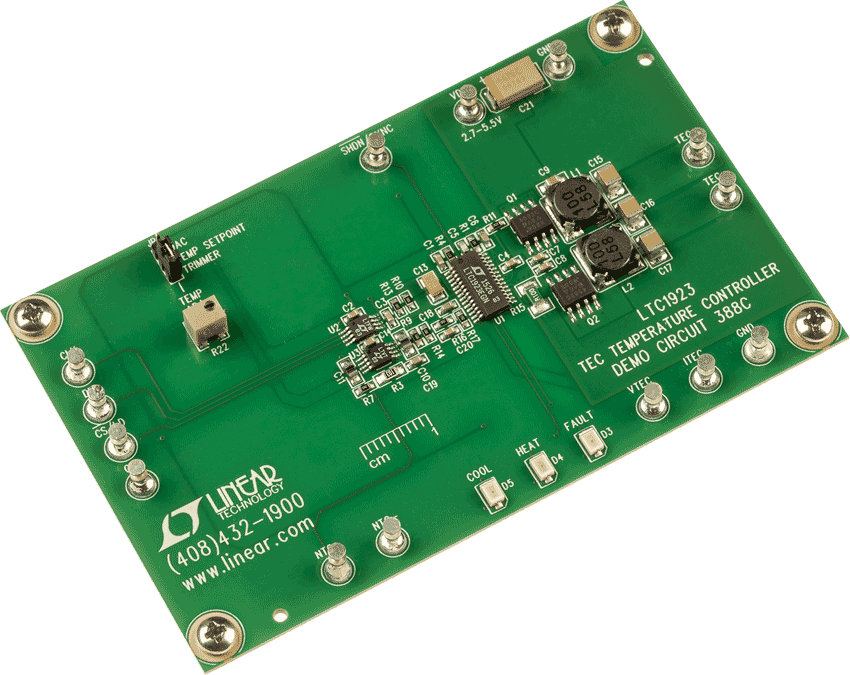

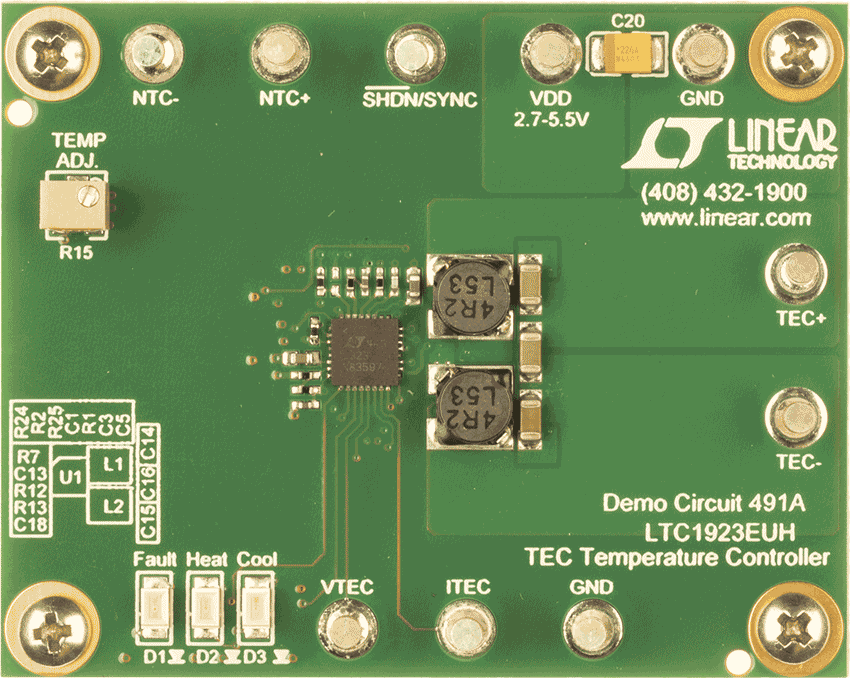

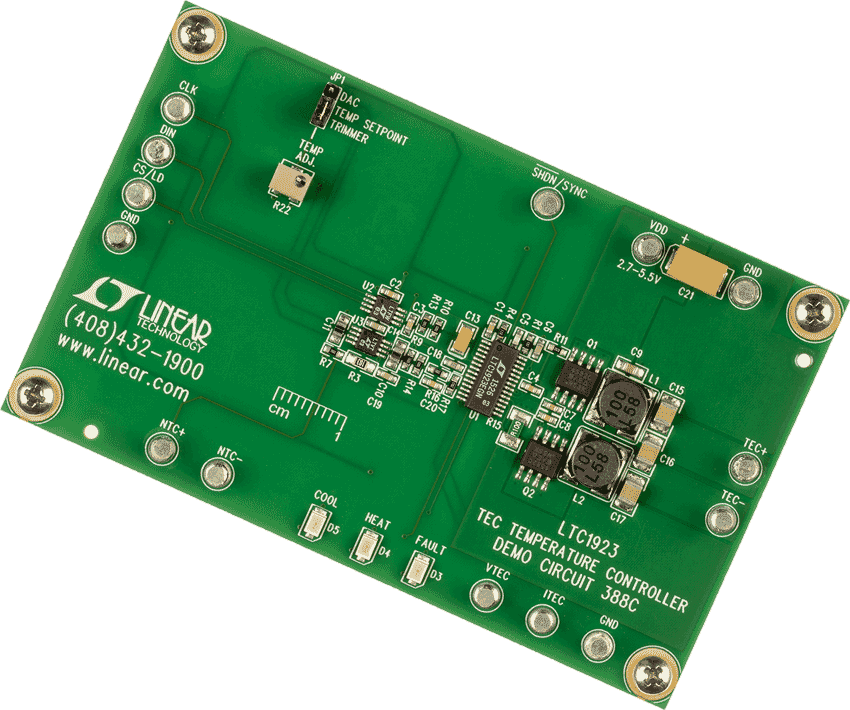

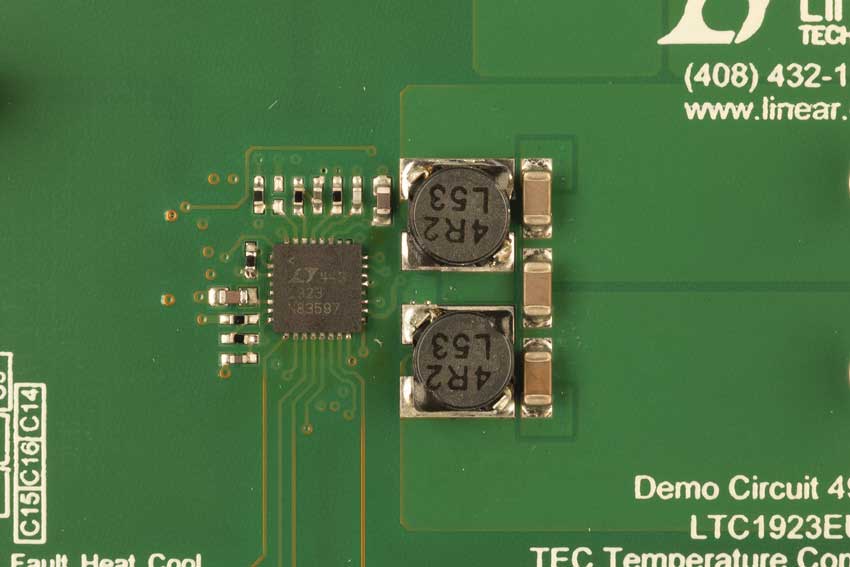

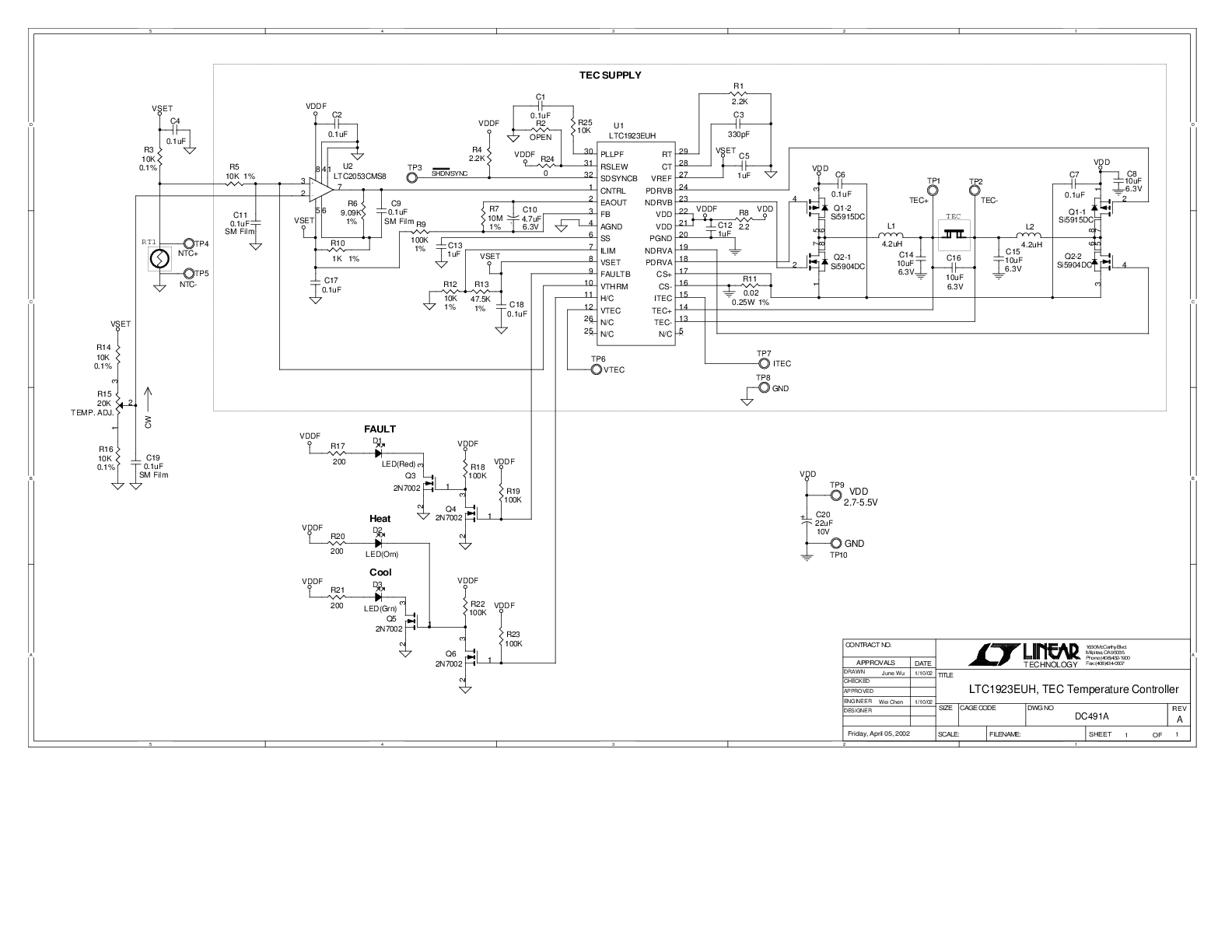

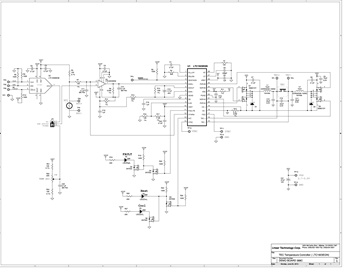

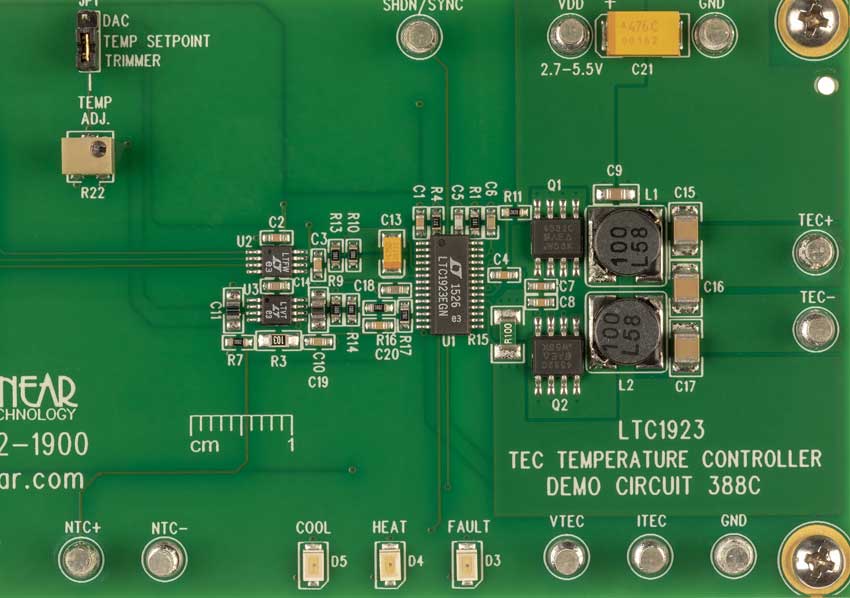

评估套件 (2)

参考资料

  • 查看全部 (5)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (1)
  • 用户手册 (2)
    • Document Type

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC1923EGN#PBF 材料声明 质量和可靠性 28-Lead SSOP (Narrow 0.15 Inch)
    LTC1923EGN#TRPBF 材料声明 质量和可靠性 28-Lead SSOP (Narrow 0.15 Inch)
    LTC1923EUH#PBF 材料声明 质量和可靠性 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
    LTC1923EUH#TRPBF 材料声明 质量和可靠性 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
    Wafer Fabrication Data R421 Reliability Data

    PCN-PDN信息

    Select a model from the dropdown below to subscribe to PCN/PDN notifications and view past notifications as well.

    Select Model for PCN Information
    • LTC1923EGN#PBF 量产
    • LTC1923EGN#TRPBF 量产
    • LTC1923EUH#PBF 量产
    • LTC1923EUH#TRPBF 量产
