概览
优势和特点
- 扁平 (1mm) ThinSOT™ 封装
- 无需阻塞二极管
- 无需检测电阻
- 1% 精确预设置电压：4.1V 或 4.2V
- 充电电流监视输出以用于终止充电
- 可编程充电电流：200mA 至 700mA
- 移开输入电源可自动进入休眠模式
- 手动关断
- 关断状态下的电池泄漏电流可忽略不计
- 欠压闭锁
- 过流 / 过热自保护
产品详情
LTC®1734 是一款低成本、单节电池、恒流 / 恒压锂离子电池充电控制器。若结合几只外部组件，该 TSOT-23 封装的器件则可对单节锂离子电池构成非常小及成本低的充电器。
LTC1734 有 4.1V 和 4.2V 两种版本，精度均为 1%。可采用位于 PROG 引脚和地之间的单只外部电阻来编程恒定电流。通过浮置编程电阻可实现手动关断，而移开输入电源则可自动将 LTC1734 设置成休眠模式。关断和休眠模式所消耗的电池电流都接近零。
充电电流可通过 PROG 引脚上的电压来监视，并允许微控制器或 ADC 读取该电流，从而决定何时结束充电周期。输出驱动器既被限流又被热保护以防止 LTC1734 超出安全限制的操作。不需外部阻塞二极管。
LTC1734 还可作为通用电流源或可作为采用外部终端为镍镉 (NiCd) 电池和镍氢 (NiMH) 电池充电的电流源。
| 充电电流 | Vfloat |
|
| LTC1734 | 180mA 至 700mA | 4.1V 或 4.2V |
| LTC1734L | 50mA 至 180mA | 4.2V |
应用
- 蜂窝电话
- 手持计算机
- 数码相机
- 充电底座
- 低成本和小尺寸充电器
- 可编程电流源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R402 Reliability Data3/27/2018PDF111 K
-

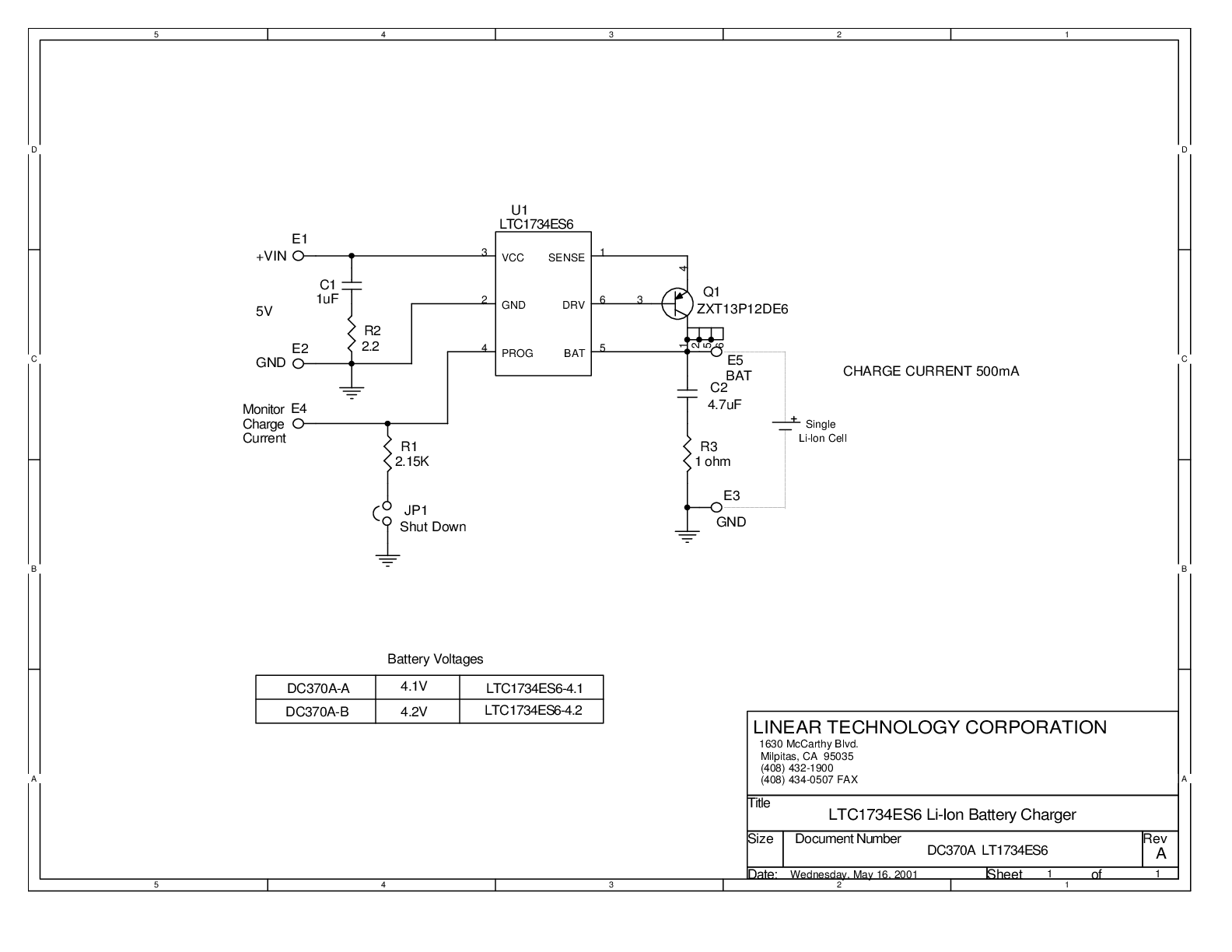

DC370A - Demo Manual9/24/2009PDF182K
-
Very Low Cost Li-Ion Battery Charger Requires Little Area and Few Components2/1/2001 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC1734-4.1
LTC1734-4.2
LTC1734L-4.1
LTC1734L-4.2
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1734ES6-4.1#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1734ES6-4.1#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1734ES6-4.2#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1734ES6-4.2#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R402 Reliability Data |
