LTC1642A: Hot Swap Controller Data Sheet11/9/2007PDF231K
概览
优势和特点
- 可调欠压和过压保护
- 折返电流限制
- 可调电流限制超时时间
- VCC：正常工作时为 2.97V 至 16.5V，为其提供了针对达 33V 浪涌电压的保护
- 单通道 NFET 驱动器
- 在发生电流故障时执行锁断或自动重试操作
- 用于应对过压之 SCR 撬棒电路的驱动器
- 可调复位定时器
- 基准输出和独立型比较器

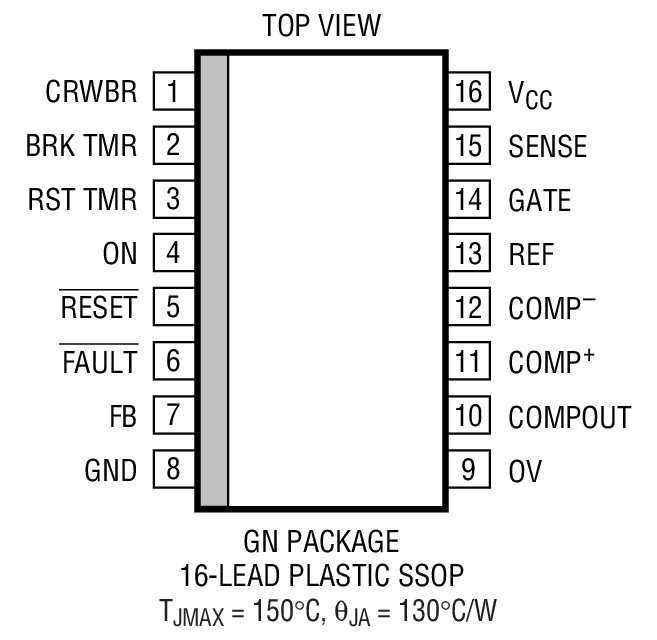

- 16 引脚 SSOP 封装
产品详情
LTC®1642A 是一款 16 引脚热插拔 (Hot Swap™) 控制器，其允许在一个带电背板上安全地进行电路板的插拔操作。该器件采用一个外部 N 沟道传输晶体管，能够以一种可调速率使电路板电源电压斜坡上升。一个高压侧开关驱动器负责控制 N 沟道 MOSFET 栅极，以使电源电压范围介于 2.97V 至 16.5V 之间。
SENSE 引脚提供负载电流的折返限制，以及一个可调延迟时间之后的电路断路器动作。该延迟允许器件在电流限制状态中上电。CRWBR 输出可用于触发一个 SCR，该 SCR 用于在输入电源电压超过一个可调门限时提供负载的放电保护。当电源电压降至低于一个可调门限时，RESET 输出可产生一个具可调延迟的系统复位。ON 引脚使电路板电源循环通断。LTC1642A 可提供 16 引脚 SSOP 封装。
| Notes | |
| LTC1642 | |
| LTC1642A | Recommended for application where VCC is Higher than 12V |
应用
- 带电电路板插入
- 电子电路断路器
- InfiniBand™ 系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R318 Reliability Data3/22/2018PDF20 K
-
Hot Swap Controllers7/13/2017PDF778 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1642ACGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1642ACGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1642AIGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1642AIGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R318 Reliability Data |
