概览

优势和特点

  • 超低功率:ICC = 6μA (典型值)
  • 短路 / 热保护
  • 5V ±4% 稳压输出
  • VIN 范围:2.7V 至 5V

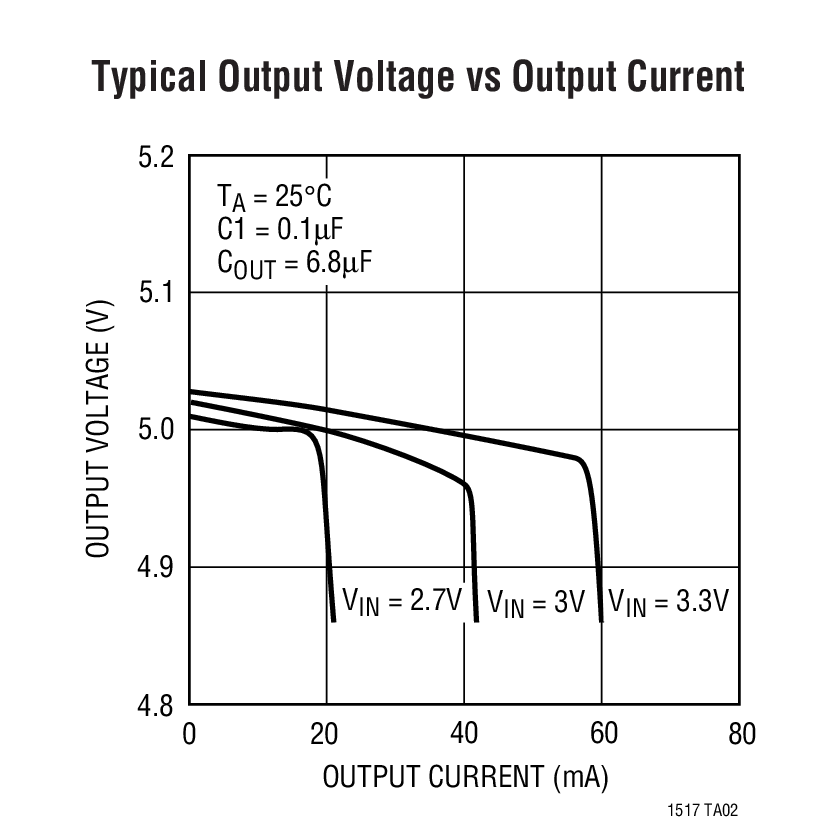

  • 输出电流:10mA (VIN ≥ 2.7V)
                      20mA (VIN ≥ 3V)
  • 无电感器
  • 超小的应用电路 (0.045in2)
  • 800kHz 开关频率

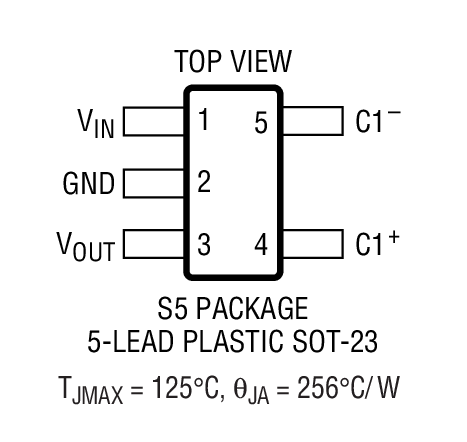

  • 采用 5 引脚 SOT-23 封装

产品详情

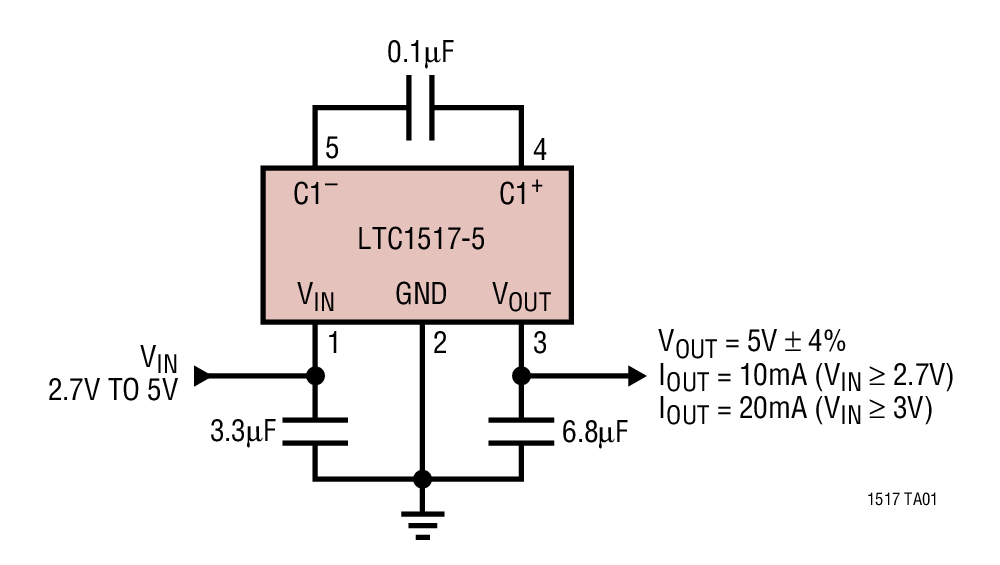

LTC®1517-5 是一款微功率充电泵 DC/DC 转换器,该器件可产生一个稳定的 5V 输出。输入电压范围为 2.7V 至 5V。极低的工作电流 (无负载时的典型值为 6μA) 和低外部组件数目 (一个 0.1μF 跨接电容器以及 VIN 和 VOUT 上的两个小的旁路电容器) 使得此器件非常适合小型、轻负载电池供电式应用。下方所示应用电路的印刷电路板总面积仅为 0.045in2

这款器件可起突发模式 (Burst Mode®) 开关电容器电压倍增器的作用,以产生一个稳定的输出。LTC1517-5 具有热停机功能,并能够安然经受从 VOUT 至 GND 的持续短路。该器件可提供 5 引脚 SOT-23 封装。

应用
  • 蜂窝电话
  • 电池供电式设备
  • 局部电源
  • 手持式仪器
  • PCMCIA 电源
