LTC1479
量产用于双电池系统的 PowerPath 控制器
- 产品模型
- 4
产品详情
- 用于两节电池、DC 电源、充电器和备份电源的完整电源通路管理
- 可兼容锂离子、镍镉 (NiCd)、镍氢金属 (NiMH) 和铅酸电池化学组成
- “3 二极管”模式确保可在“冷启动”情况下提供电源
- 全 N 沟道开关降低了功率损失
- 电容器和电池浪涌电流受到限制
- 两个电池组的独立充电和监视

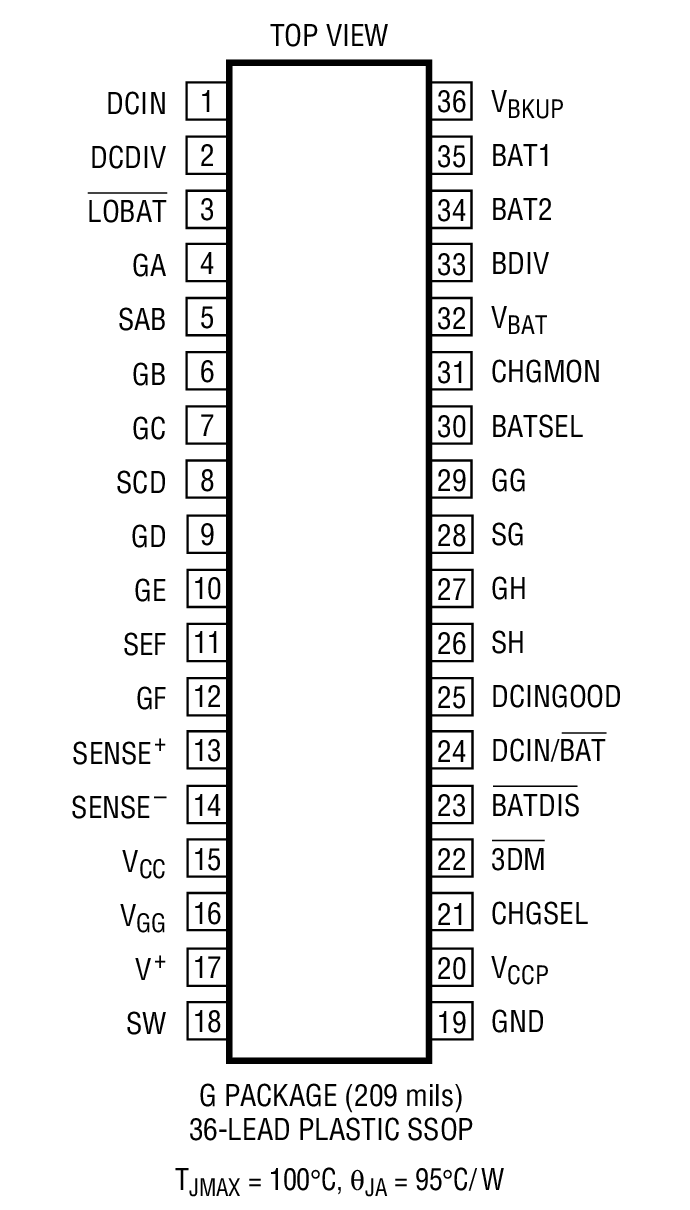

- 新型、小占板面积、36 引脚 SSOP 封装

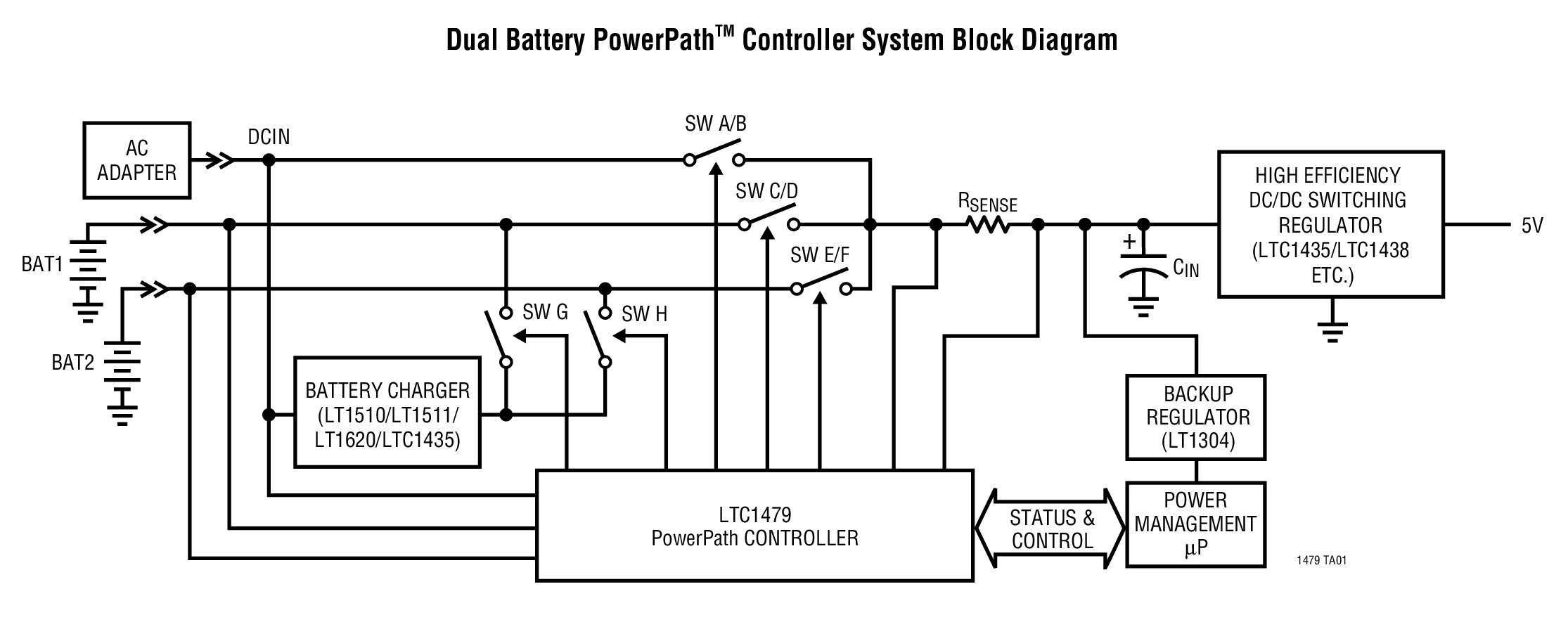

LTC®1479 是一款面向单电池和双电池笔记本电脑及其他便携式设备的整体电源管理解决方案的“核心”。LTC1479 可将来自多达两个电池组和一个 DC 电源的功率送至主系统开关稳压器的输入。该器件与相关的 LTC 电源管理产品 (例如 LTC1435、LT®1511 等) 协同工作以创建一款整体系统解决方案;始自电池和 DC 电源,止于计算机每个复杂负载的输入。一个由系统提供的电源管理微处理器 (μP) 负责监视和主动操控 LTC1479。
LTC1479 采用低损耗 N 沟道 MOSFET 开关以传送来自 3 个主电源的功率。一种自适应电流限制方案通过控制转换期间 MOSFET 开关的栅极减小了电容器和电池浪涌电流。LTC1479 可直接连接至 LT1510、LT1511 和 LT1620 / LTC1435 电池充电电路。
应用
- 笔记本电脑电源管理
- 便携式仪器
- 手持式终端
- 便携式医疗设备
- 便携式工业控制系统
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC1479CG#PBF | 36-Lead SSOP | ||
LTC1479CG#TRPBF | 36-Lead SSOP | ||
LTC1479IG#PBF | 36-Lead SSOP | ||
LTC1479IG#TRPBF | 36-Lead SSOP |
产品型号 | 产品生命周期 | PCN |
---|---|---|
11月 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC |
||
LTC1479CG#PBF | 量产 | |
LTC1479CG#TRPBF | 量产 | |
LTC1479IG#PBF | 量产 | |
LTC1479IG#TRPBF | 量产 |
这是最新版本的数据手册
