LTC1473

量产

双通道 PowerPathTM 开关驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 用于具多个 DC 电源之系统的电源通路管理
  • 全 N 沟道开关操作以降低功率损失和系统成本
  • 开关和隔离高达 30V 的电源
  • 用于 N 沟道栅极驱动的自适应高电压升压型稳压器
  • 电容器浪涌和短路电流限制
  • 用户可编程定时器用以限制开关功耗
  • 小占板面积：16 引脚窄体 SSOP 封装
      

LTC®1473 为单电池和双电池笔记本电脑和其他便携式设备提供了一款电源管理解决方案。LTC1473 驱动两组背对背 N 沟道 MOSFET 开关，以将功率传送至主系统开关稳压器的输入。一个内部升压型稳压器负责提供电压以全面强化逻辑电平 N 沟道 MOSFET 开关。 LTC1473 可检测电流，以限制开关切换或故障情况下进出电池和系统电源电容器的浪涌电流。一个用户可编程定时器用于监视 MOSFET 开关处于电流限制状态的时间，并在设定的时间被超过之时将其锁断。 一种独特的“双二极管模式”逻辑确保了系统启动，这与哪个输入先接收到功率无关。

应用

  • 笔记本电脑
  • 便携式仪器
  • 手持式终端
  • 便携式医疗设备
  • 便携式工业控制设备
    

LTC1473
双通道 PowerPathTM 开关驱动器

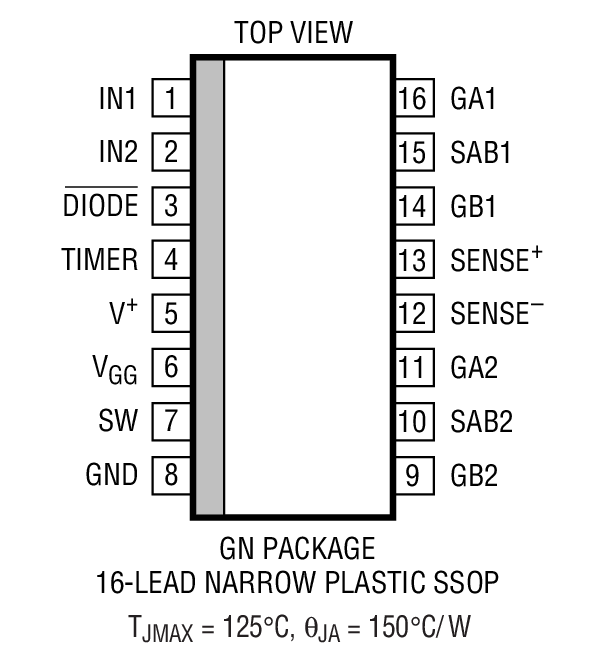

Product Package 1
