概览
优势和特点
- 高输出 IP3：+27.3dBm (在 2.14GHz)
- 低噪声层：–158dBm/Hz (POUT = –5dBm)
- 高转换增益：2.6dB (在 2.14GHz)
- 宽频率范围：1.5GHz 至 3.8GHz
- 低 LO 泄漏
- 单端 RF 和 LO
- 低 LO 驱动电平：–1dBm
- 单 3.3V 电源

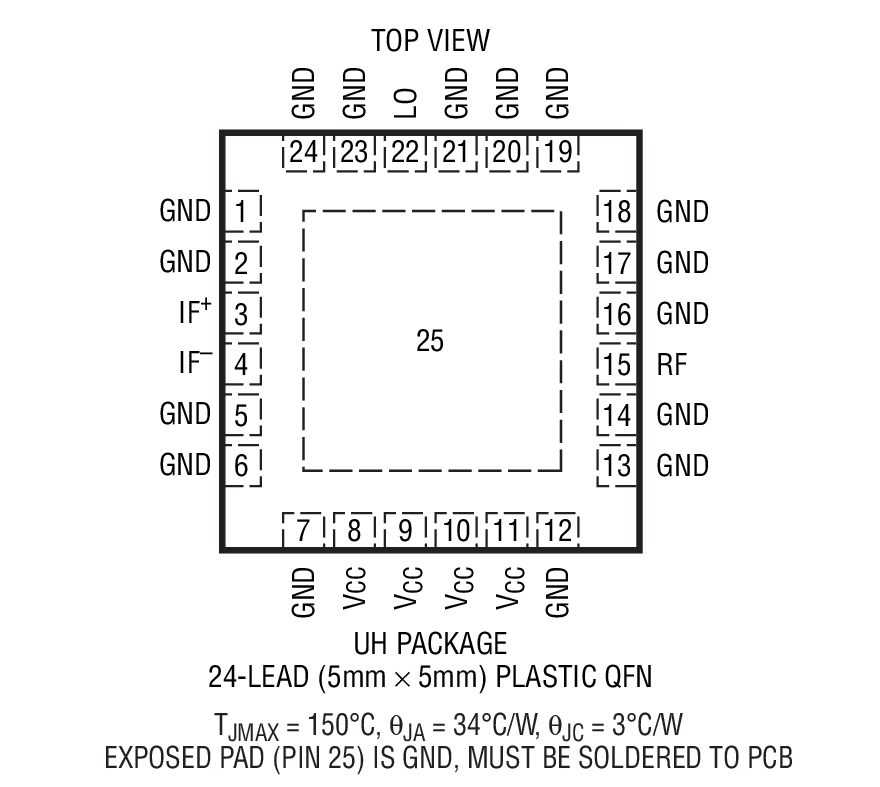

- 5mm x 5mm QFN24 封装
产品详情

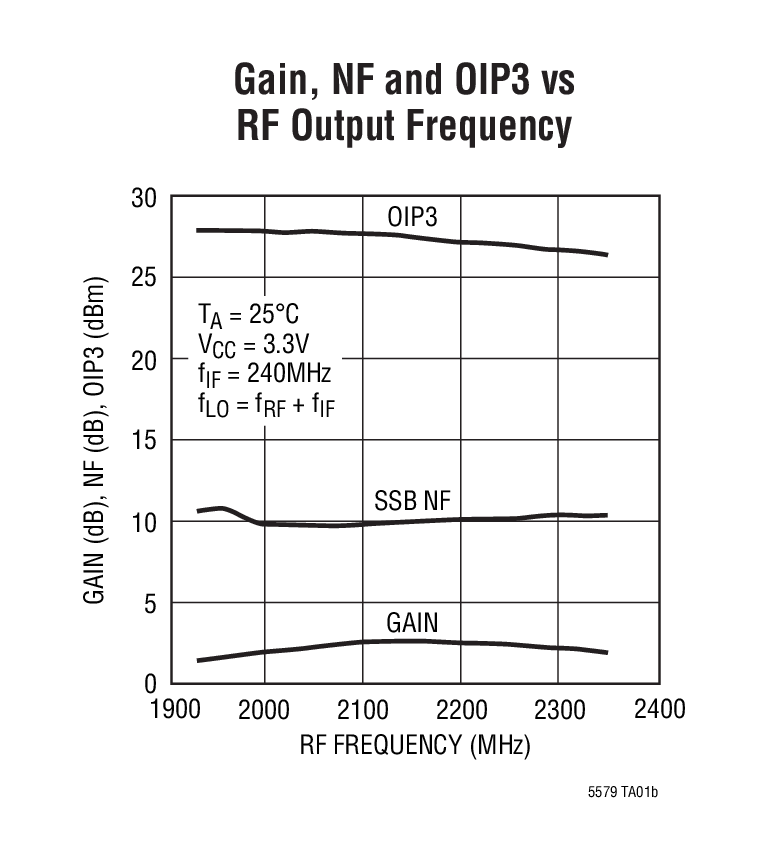

LT®5579 混频器是一款高性能上变频混频器，专为 1.5GHz 至 3.8GHz 范围内的频率而优化。单端 LO 输入和 RF 输出端口简化了电路板布局，并降低了系统成本。该混频器仅需 –1dBm 的 LO 功率，而且，平衡设计产生了至 RF 输出的低 LO 信号泄漏。在 2.6GHz 工作频率条件下，LT5579 提供了 1.3dB 的高转换增益、+26dBm 的高 OIP3 和一个 –157.5dBm/Hz 的低噪声层 (在 –5dBm RF 输出信号电平条件下)。LT5579 提供了无源混频器的一种高性能替代方案。与具有高转换损耗并需要高 LO 驱动电平的无源混频器不同，LT5579 可在低得多的 LO 输入电平条件下提供转换增益，而且对 LO 功率电平变化不太敏感。较低的 LO 驱动电平要求，再加上卓越的 LO 泄漏性能，将降低输出信号的 LO 信号污染。
应用

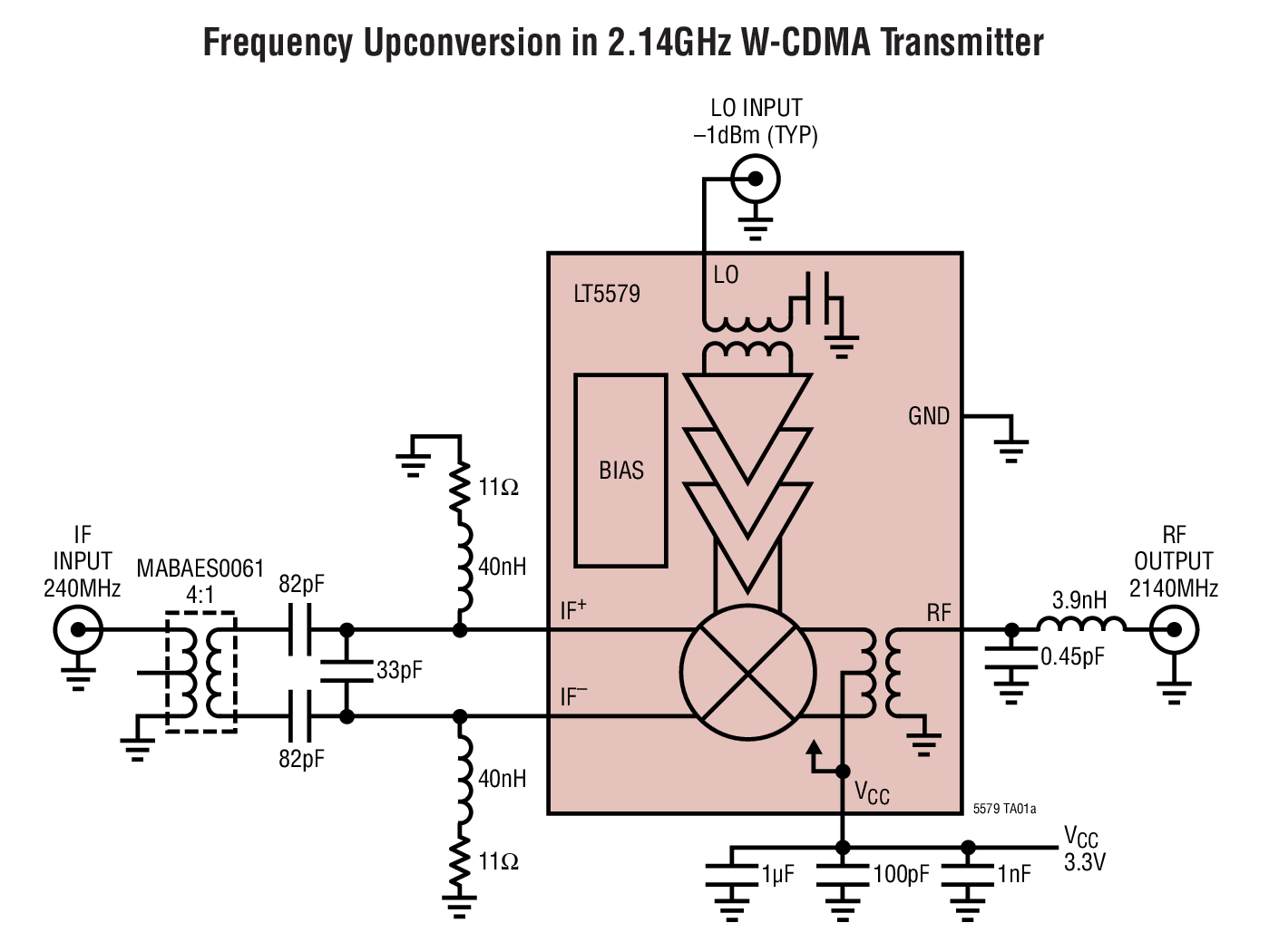

- GSM/EDGE、W-CDMA、UMTS、LTE 和 TD-SCDMA 基站
- 2.6GHz 和 3.5GHz WiMAX 基站
- 2.4GHz ISM 频段发送器
- 高性能发送器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

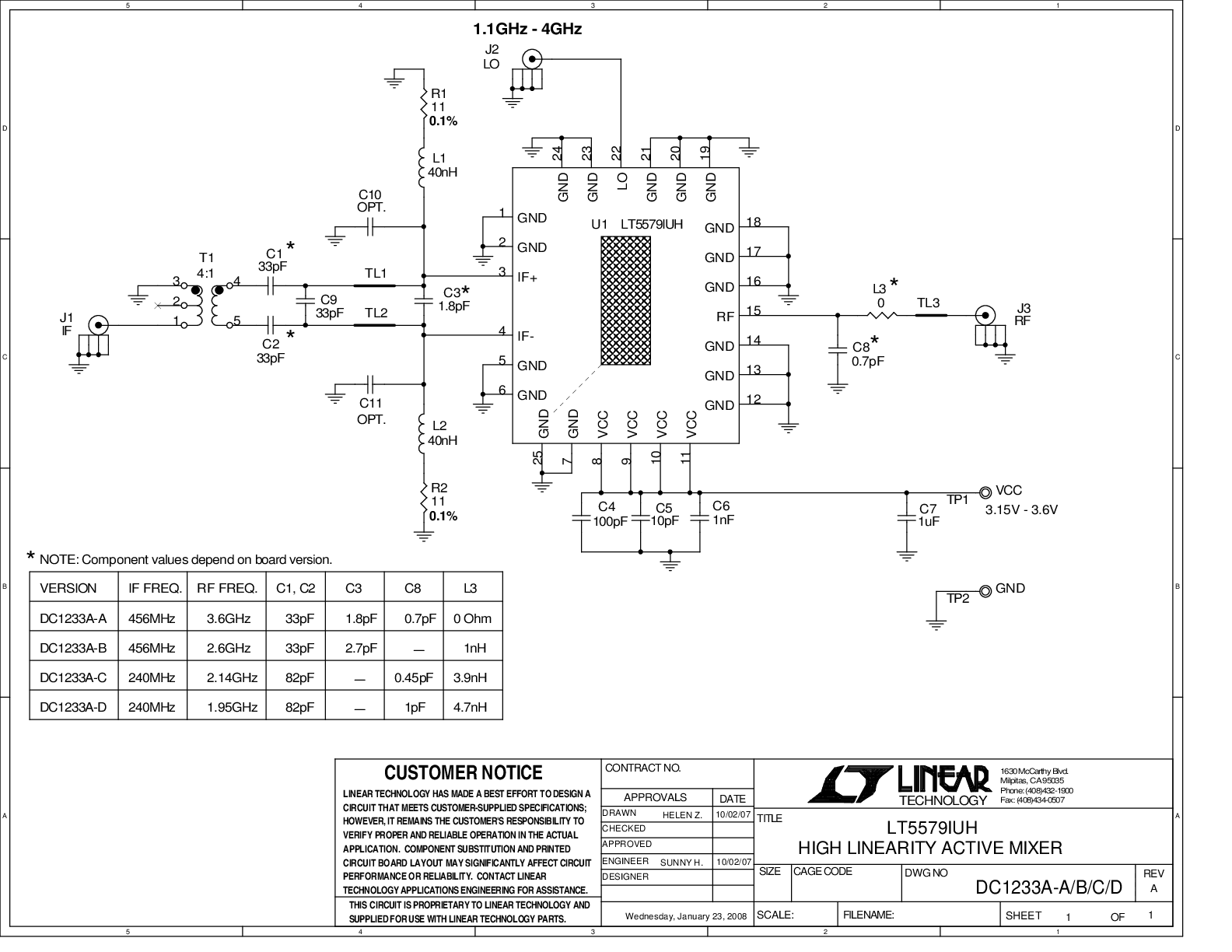

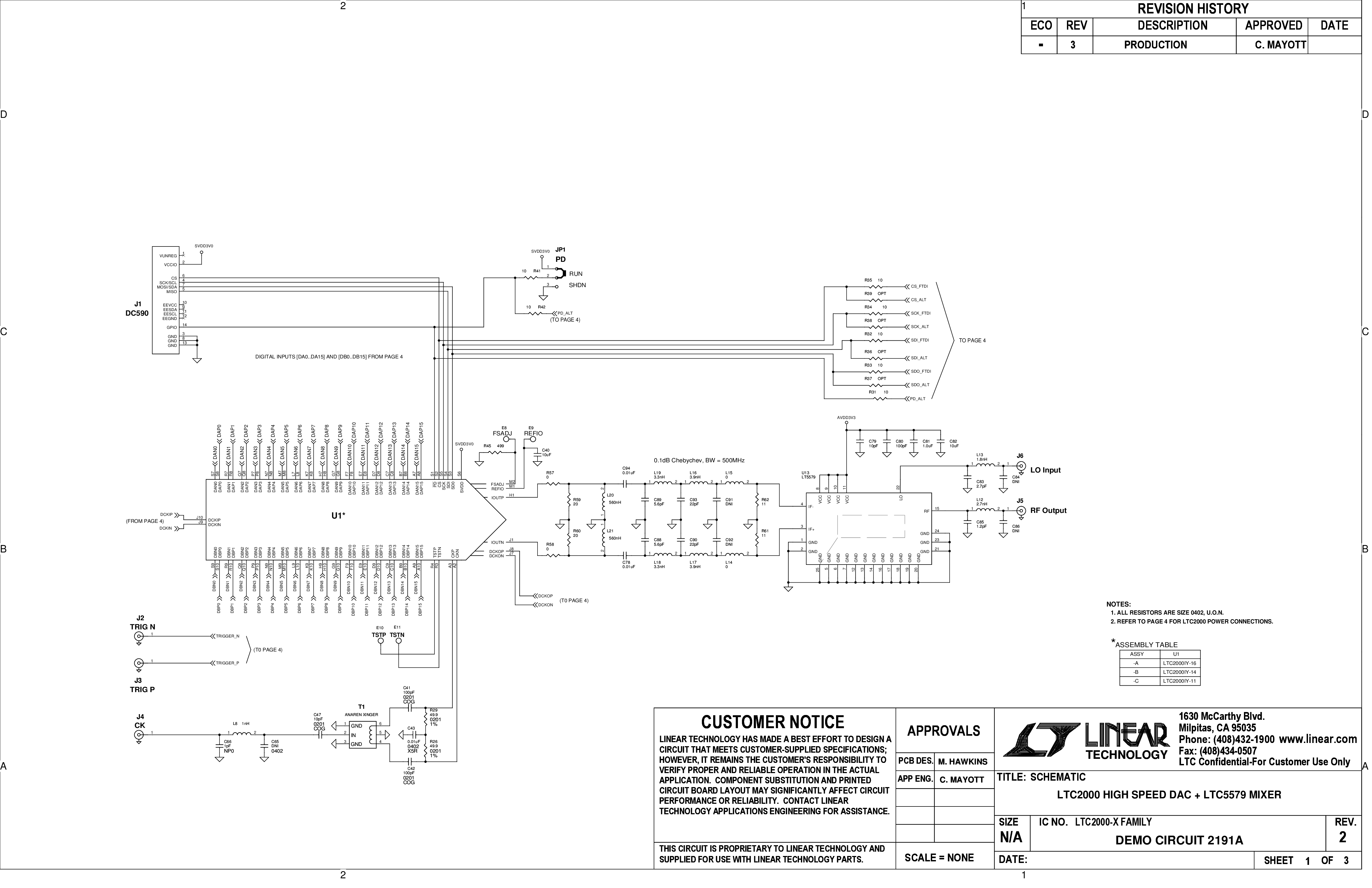

评估套件 (5)
参考资料
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
配套产品推荐
LT5579 配套产品
推荐 使用的输出放大器
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT5579IUH#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LT5579IUH#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data |
