概览

优势和特点

  • 25dBm OIP3
  • –0.6dB 转换增益
  • 在 5.8GHz 时噪声指数为 14.1dB
  • –154dBm/Hz 输出噪声层
  • 低 LO-RF 泄漏
  • 0dBm LO 驱动
  • 宽带 50Ω 匹配输入
  • 高输入 P1dB:在 5V 时为 10dBm
  • 5V 或 3.3V 电源 (在 99mA)
  • 单端输出和 LO 输入
  • 使能引脚
  • –40°C 至 105°C 工作温度 (TC)
  • 16 引脚 (4mm x 4mm) QFN 封装

产品详情

LTC®5576 是一款高线性度有源混频器,专为那些要求非常宽输入带宽、低失真和低 LO 泄漏的上变频应用而优化。集成型输出变压器虽专为 4GHz 至 6GHz 应用而优化,但也可容易地针对低至 3GHz 或高达 8GHz 的输出频率进行再调谐,而性能仅有轻微的下降。输入专为使用 1:1 传输线平衡-不平衡变压器而优化,因而实现了非常宽带的阻抗匹配。

LO 输入端口为单端,且只需要 0dBm 的 LO 功率来实现卓越的失真和噪声性能,同时还降低了电路要求。LTC5576 可提供低 LO 泄漏,从而降低了采用输出滤波以满足 LO 抑制要求的需要。

LTC5576 专为 5V 电源而优化,但也可采用一个 3.3V 电源 (性能略有下降)。使能功能可容易地实现器件的停机以进一步节省功率。



应用

  • 宽带发送器
  • 4G 和 5G 无线基础设施
  • 固定无线接入设备
  • 无线直放站

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

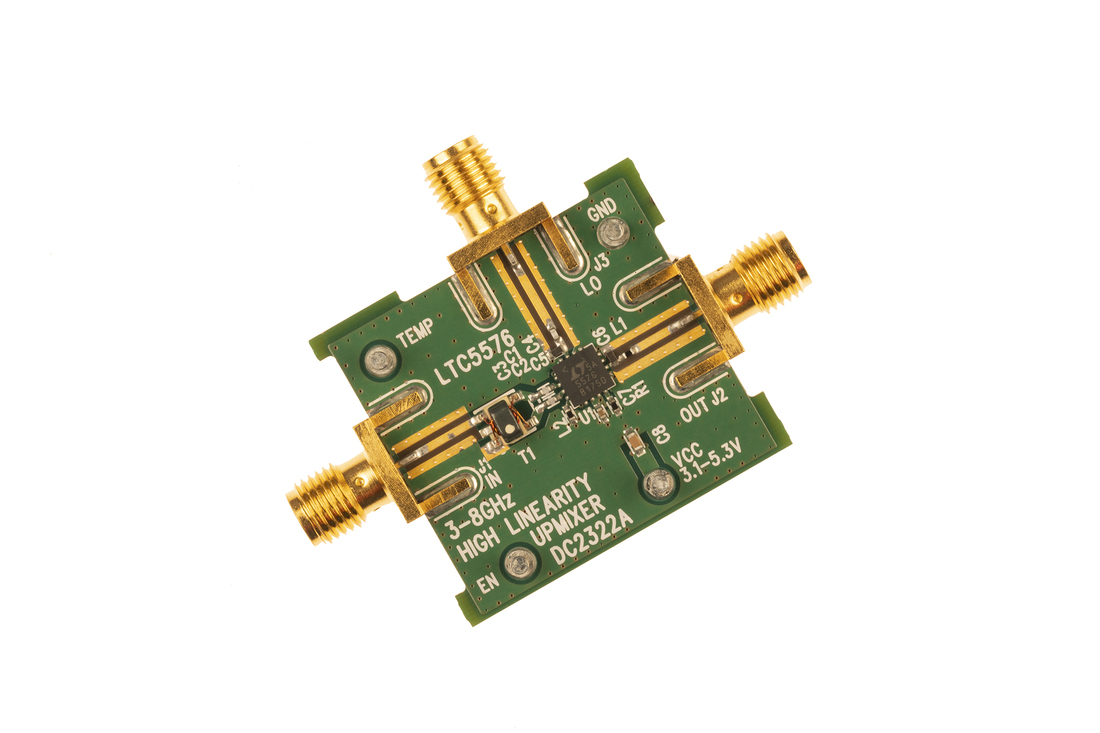

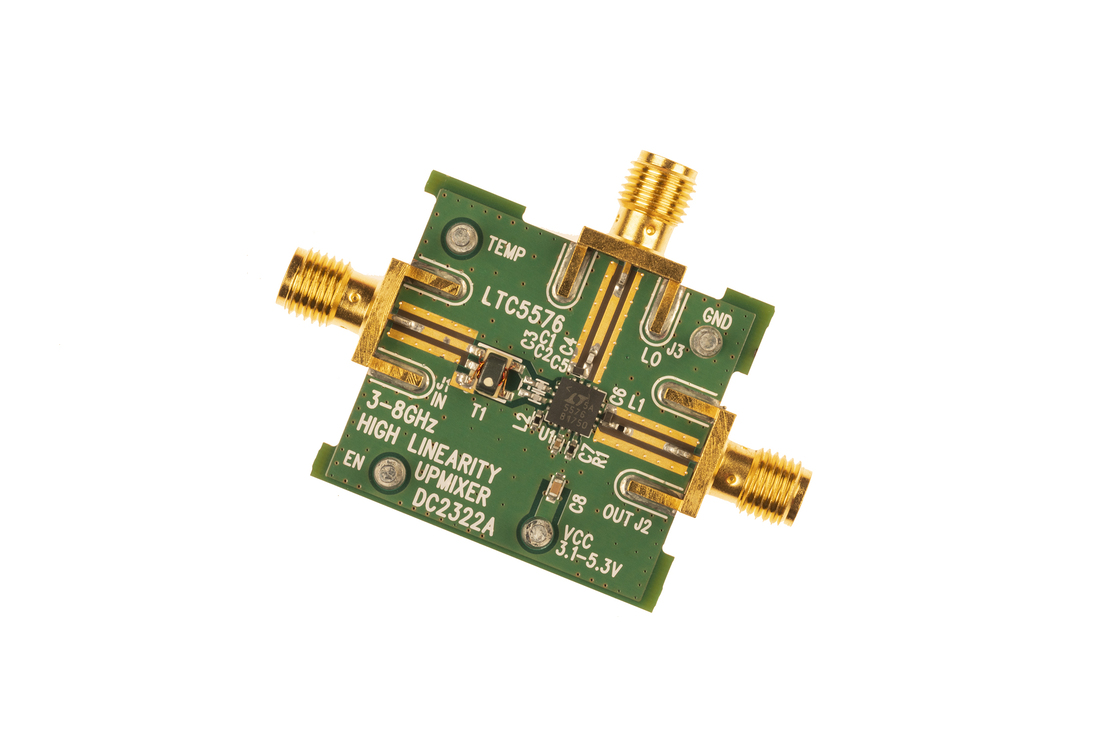

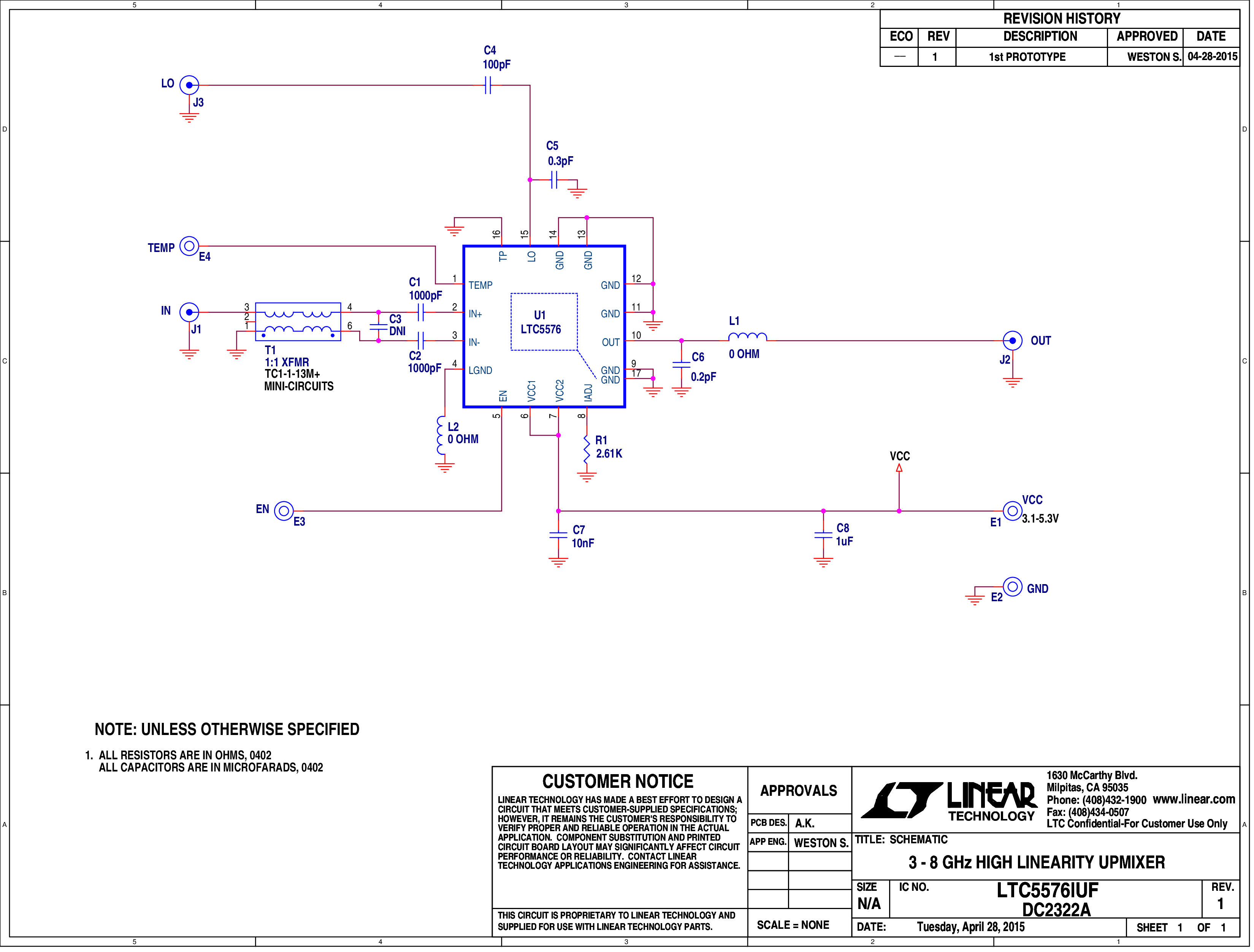

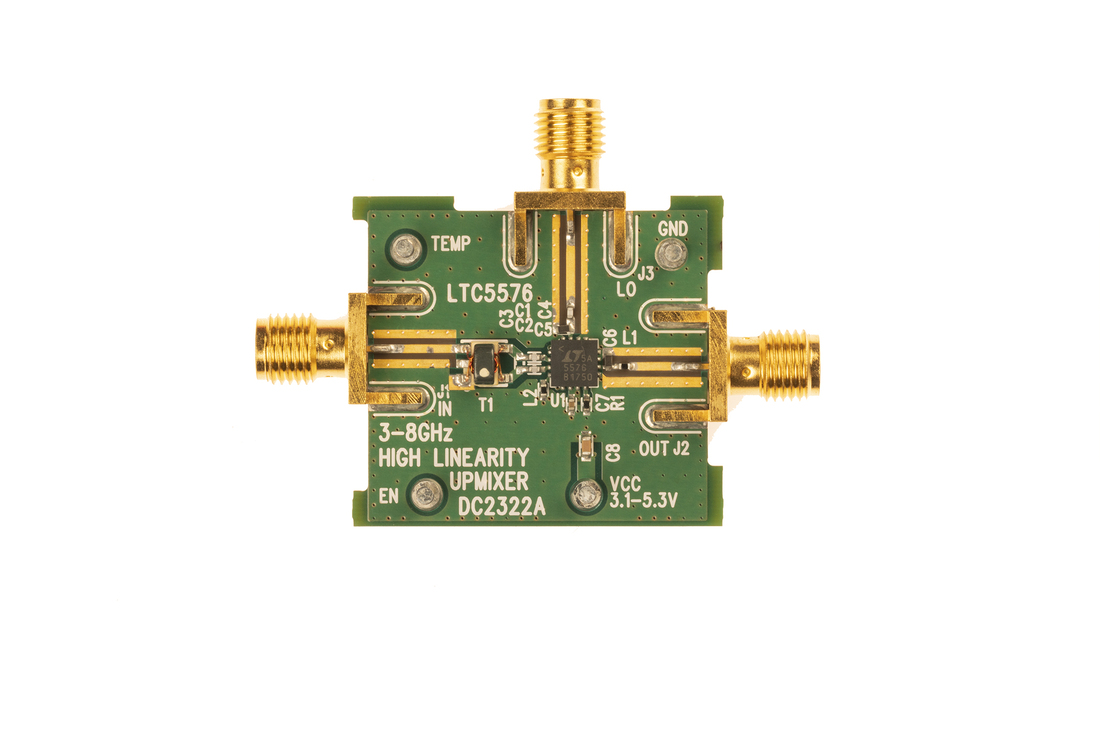

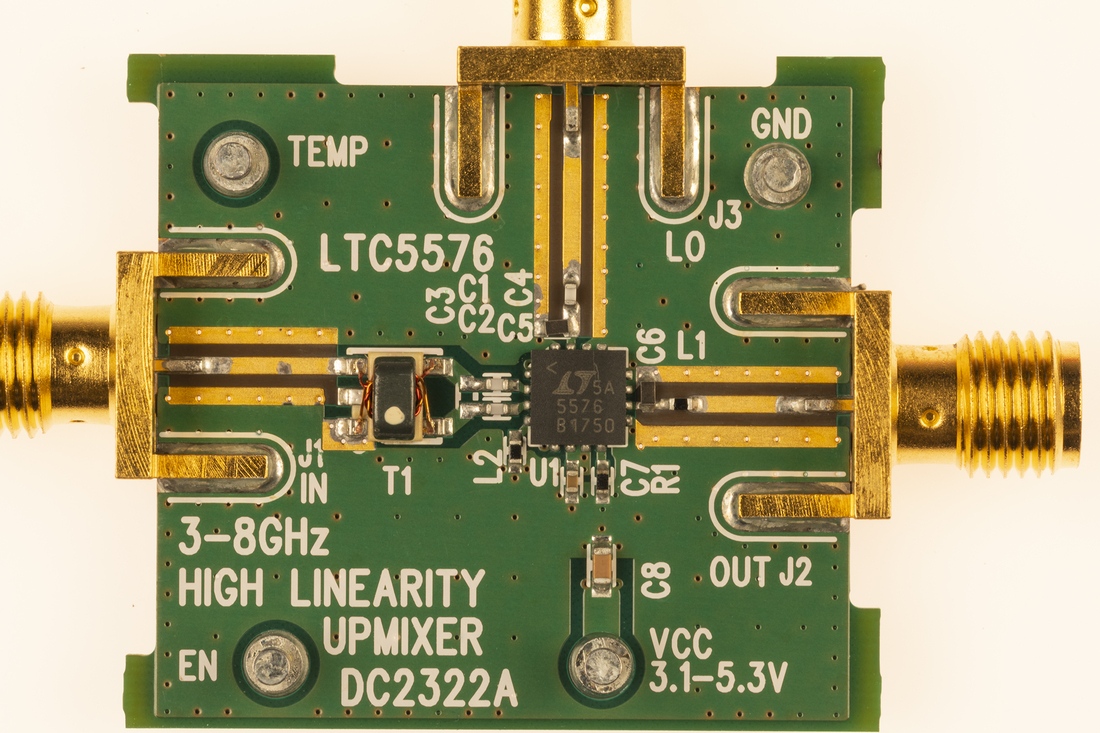

评估套件 (1)
