LT4239

推荐用于新设计

具有电流监控输出的高电流热插拔控制器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可以安全地插入到带电背板中
  • 宽工作电压范围：4V to 20V
  • 用于大电流应用的双栅极驱动器
  • 耐浪涌电压无保护 TVS
  • 监测 VGS 和 VDS MOSFET 的运行状况
  • 精确 10mV±5% 断路器阈值
  • 负载浪涌的升压模式
  • 电流监视器输出
  • 用于较低 MOSFET RDS(ON)的 12 V 栅极驱动器
  • 可调节的启动和过流故障延迟
  • 输出欠压保护
  • 故障和电源良好输出
  • 16 引脚 4mm × 3mm DFN 封装

LT4239热插拔控制器可将电路板安全地插入带电背板或从带电背板移除。通过使用外部N沟道调整管，电路板电源电压和浪涌电流会以受控速率上升。通过提供两级启动，首先对负载电容充电，然后启用通向负载的低导通电阻路径，使双路12V栅极驱动支持高电流负载。电源输出通过快速执行电子断路器提供对短路故障的保护。

通过将检测电阻放在输出端并将RC滤波器放在器件的电源引脚上，如果MOSFET发生雪崩，可在电路板电源输入端没有额外TVS的情况下突然关闭时抑制浪涌电压。

LT4239内置电流监控器，可放大外部检测电阻两端的电压。它还提供欠压保护并报告电源故障和电源良好状态。在升压模式下，允许提高断路器和限流阈值以通过负载浪涌，而不会产生故障。

应用

  • 电子断路器
  • 企业服务器和数据存储系统
  • 网络路由器和交换机
LT4239
具有电流监控输出的高电流热插拔控制器

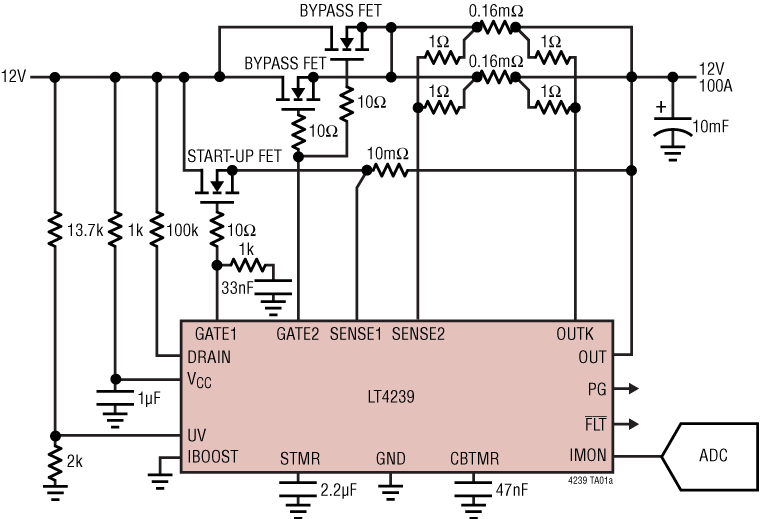

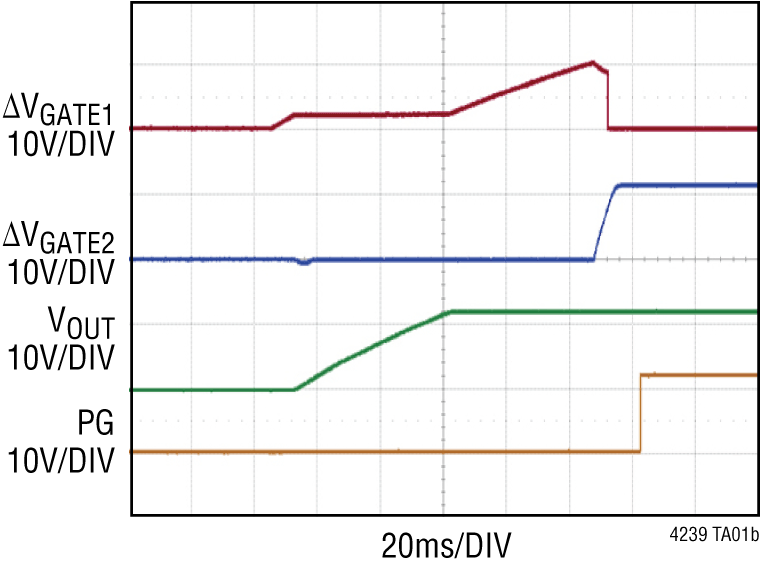

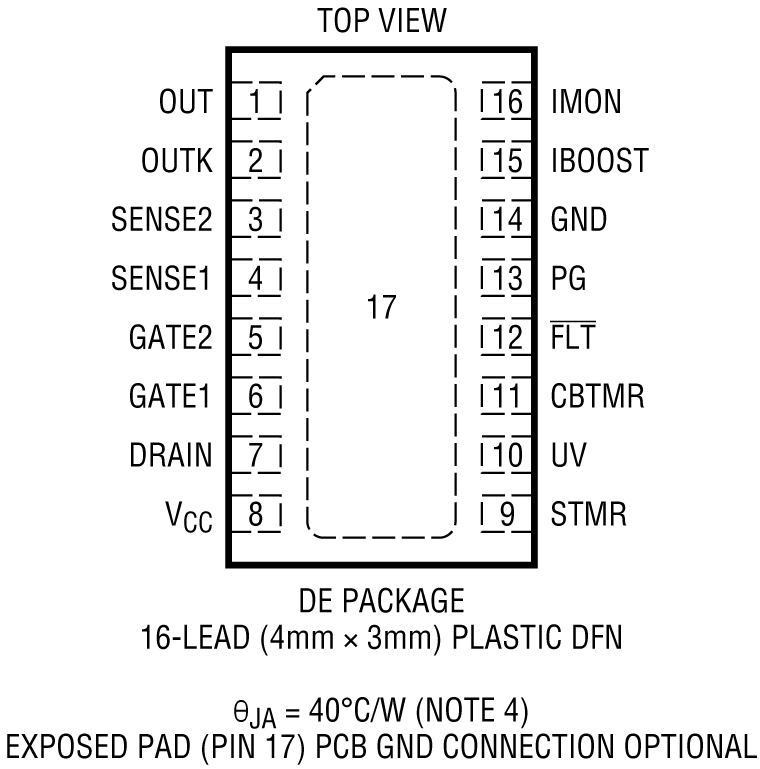

LT4239 Application Circuit LT4239 Pin Configuration LT4239 Performance Graph
