LT4200

具有保证SOA的50A热插拔电子保险丝(E-Fuse)

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 可以安全地插入到带电背板中
  • 宽工作电压范围：2.9V 至 15V
  • 保证的安全操作区域：7.5W√s
  • 1.2mΩ MOSFET，带电流检测元件
  • ±4% 电流监视器输出
  • 可调限流值阈值
  • 温度监视器输出
  • 过温保护
  • 故障前可调限流值定时器
  • 电源良好和故障输出
  • 可调浪涌电流控制
  • ±2.5% 准确的欠压和过压保护

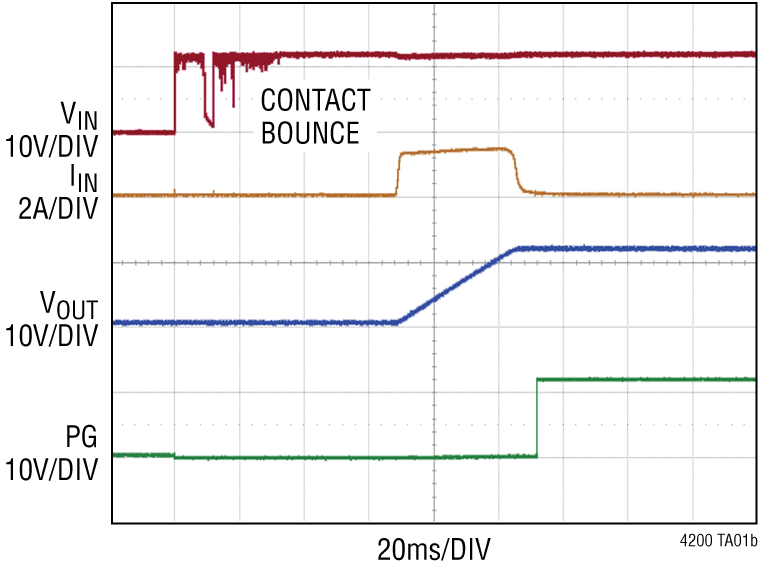

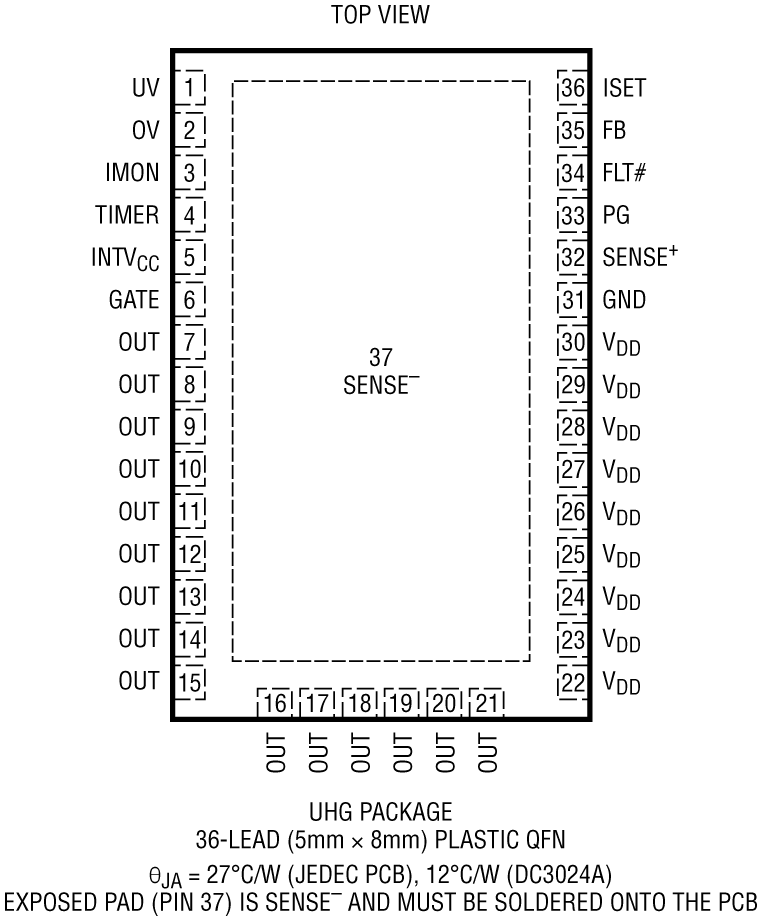

  • 采用 36 引脚 (5mm × 8mm) QFN 封装
更多细节
show more Icon

LT4200是一种适用于热插拔应用的集成解决方案，可将电路板安全地插入带电背板上，以及从带电背板上移除。该部件将热插拔控制器、功率MOSFET和电流检测电阻集成到单个封装中，适用于小尺寸应用。MOSFET安全工作区经过生产测试，确保能够承受热插拔应用中的应力。

LT4200可在高达85°C的环境温度下，以50A的电流连续工作。它提供单独的浪涌电流控制和±12%准确的57A限流值，并具有取决于输出的折返。可以使用ISET引脚动态调整限流阈值。其他功能包括用于以地为基准的电流检测的电流监控输出和MOSFET温度监视器输出。还提供热限制、过压、欠压和电源良好监控。

应用

  • 高使用率服务器
  • 固态硬盘
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT4200

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/21/2021
英文

LT4200: 50A Hot Swap E-Fuse with Guaranteed SOA Data Sheet (Rev.0)

打开PDF文件

redirect
796.35 K
download

下载 PDF

PDF Vector

PDF

更新 10/21/2021
日文

LT4200: SOA確保50Aホット・スワップEヒューズ データシート

打开PDF文件

redirect
796.35 K
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 11/02/2021
英文
DC3024A - Demo Manual (Rev.0) redirect icon

191.43 K

download

下载 PDF

PDF Vector

PDF

更新 07/25/2023
英文
UG-2109: EVAL-LT4200 User Guide (Rev.0) redirect icon

521.76 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT4200RUHG#PBF 36-Lead QFN (5mm x 8mm x 0.75mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4200RUHG#TRPBF 36-Lead QFN (5mm x 8mm x 0.75mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

EVAL-LT4200

评估 LT4200 12V、100A 热插拔控制器电子寄存器

zoom

EVAL-LT4200

评估 LT4200 12V、100A 热插拔控制器电子寄存器

download icon

下载

 print icon

打印
EVAL-LT4200
评估 LT4200 12V、100A 热插拔控制器电子寄存器
立即购买 更多内容

产品详情

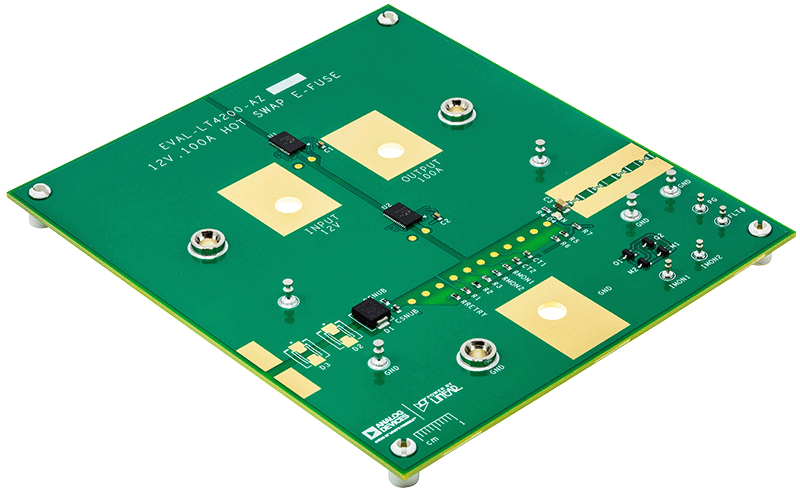

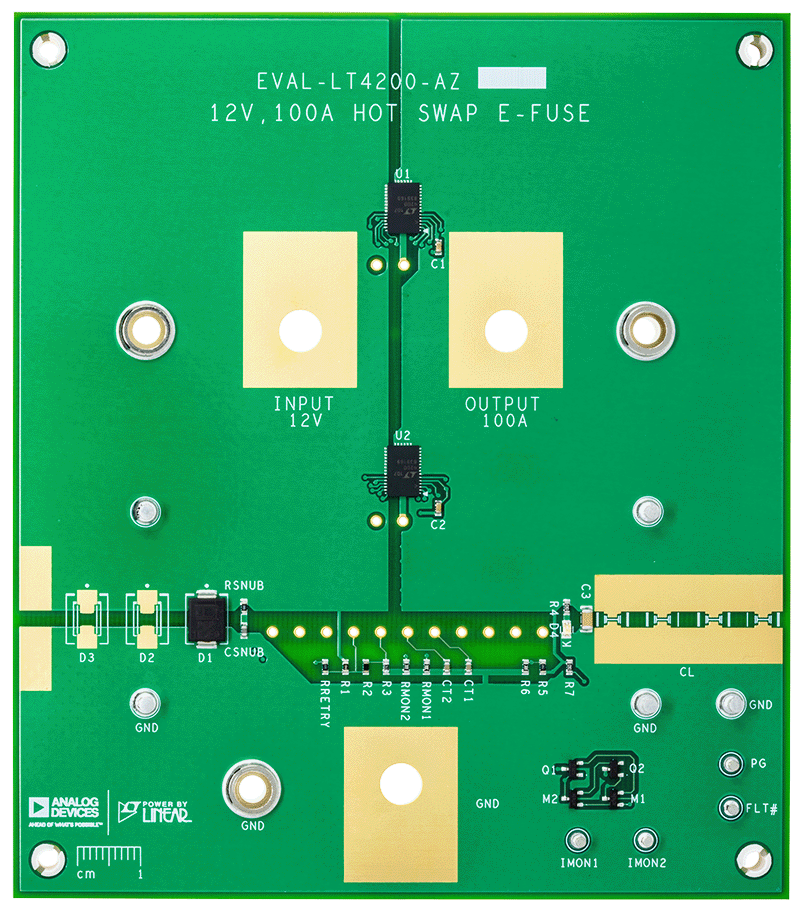

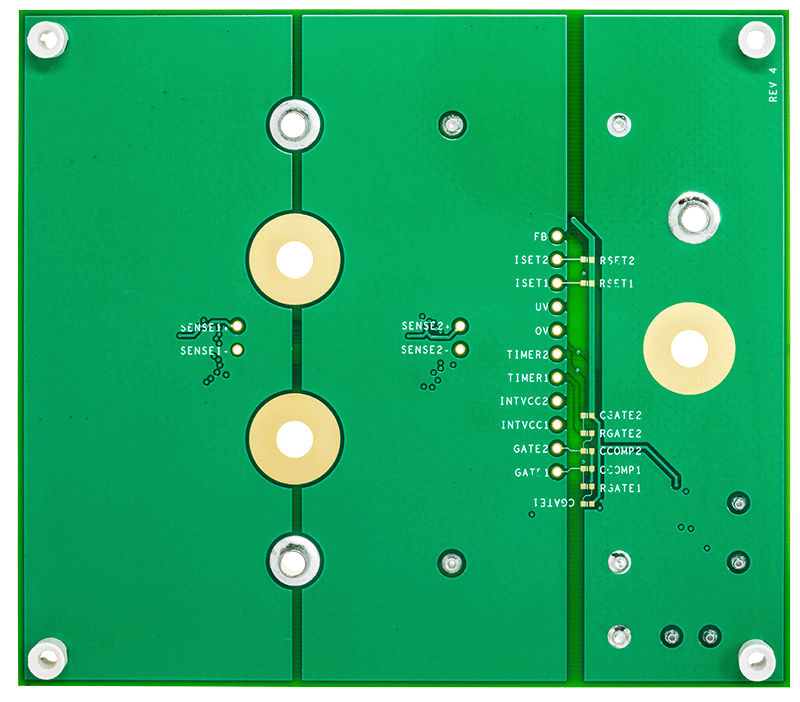

EVAL-LT4200-AZ 电路板可用于评估在 100A 应用中并联使用的两个 LT4200 50A 热插拔控制器电子寄存器。LT4200 通过控制热插拔期间的浪涌电流来保护背板电源免受毛刺和火花的影响。在输出过载情况下，LT4200 会在延迟后关闭，以保护内部电源 MOSFET 和背板供电。EVAL-LT4200-AZ 包括用于欠压和过压保护的电阻分压器以及输出功率正常信号。为了监测电流、功率正常、故障状态以及输入和输出电压，提供了转塔。还有几个测试点允许探测其他电路节点。该电路板的设计文件可在 ADI 公司网站上获取。

资料

pdf icon

PDF

UG-2109: EVAL-LT4200 User Guide (Rev.0) Download

521.76 K

更多 Arrow image
reference details image

DC3024A

LT4200 | 12V、50A 热插拔控制器电子寄存器

zoom

DC3024A

LT4200 | 12V、50A 热插拔控制器电子寄存器

download icon

下载

 print icon

打印
DC3024A
LT4200 | 12V、50A 热插拔控制器电子寄存器
立即购买 更多内容

产品详情

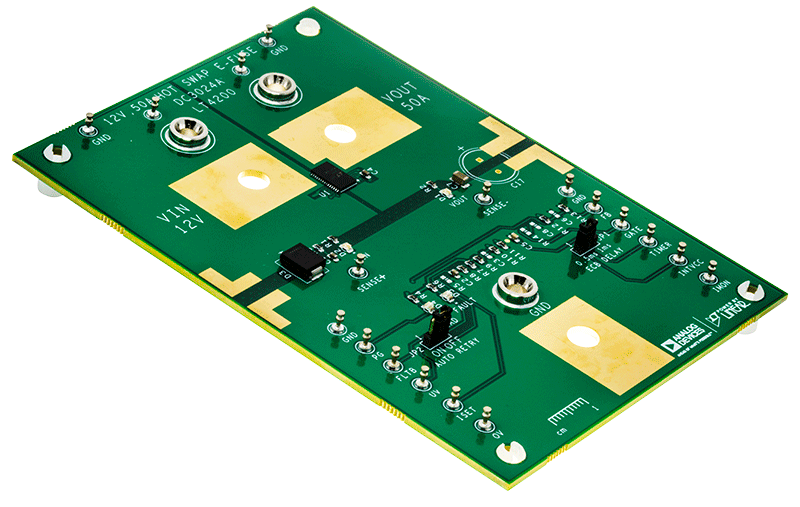

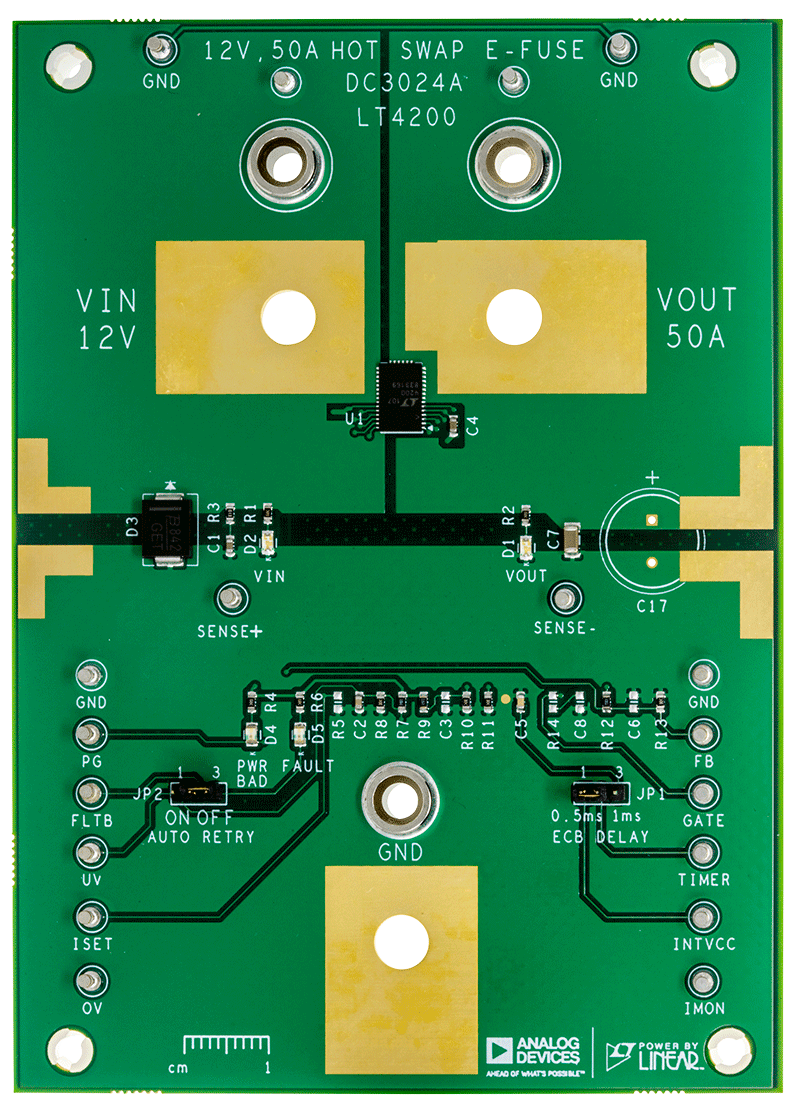

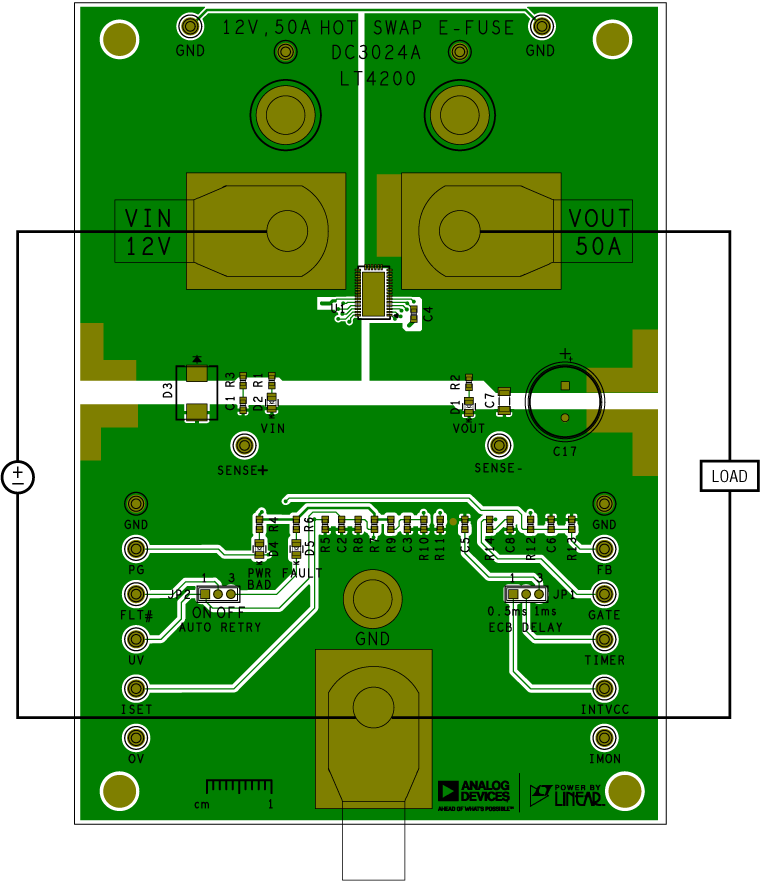

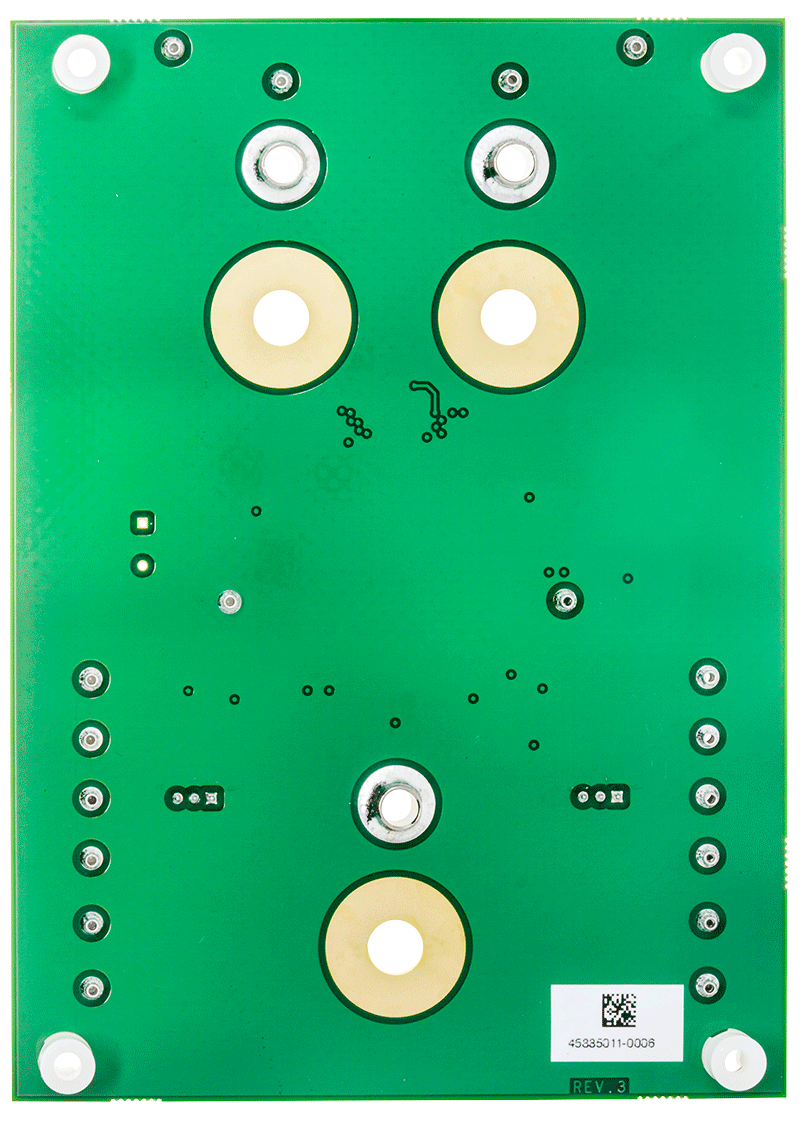

演示电路 3024A 展示了具有保证 SOA 的 LT4200 50A 热插拔控制器电子寄存器。板上有用于欠压和过压保护的输入分压器、用于指示输入电压、输出电压、故障和电源不良情况的 LED，以及用于启用自动重试和选择断路器延迟的跳线。提供转塔，用于监控输入电压、输出电压、输出状态和 LT4200 上的大多数引脚。

资料

pdf icon

ZIP

DC3024A - Design Files Download

4.44 M

pdf icon

PDF

DC3024A - Schematic Download

333.71 K

pdf icon

PDF

DC3024A - Demo Manual (Rev.0) Download

191.43 K

更多 Arrow image

评估套件2

evaluation kit item images

EVAL-LT4200

评估 LT4200 12V、100A 热插拔控制器电子寄存器

evaluation kit item images

DC3024A

LT4200 | 12V、50A 热插拔控制器电子寄存器
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT4200 - Hot Swap Controllers Download

2.33 K
