概览

优势和特点

  • 3000:1 True Color PWM 调光
  • 宽输入电压范围:4.5V 至 80V
  • 输出电压高达 80V
  • 内部 3.3A/84V 开关
  • 恒定电流和恒定电压调节
  • 250mV 高端电流检测
  • 可以采用升压、降压模式、降压-升压模式、SEPIC 或反激式拓扑结构来驱动 LED
  • 可调频率:100kHz 至 1MHz
  • 开路 LED保护
  • 具迟滞的可编程欠压闭锁
  • 恒定电压环路状态引脚
  • PWM 断接开关驱动器
  • CTRL 引脚负责调节高端电流检测门限
  • 低停机电流:<1μA
  • 可编程软起动
  • 采用 36 引脚 (5mm x 6mm) QFN 封装

产品详情

LT®3956 是一款 DC/DC 转换器,专为充当一个恒定电流源和恒定电压调节器而设计。它非常适合于驱动大电流 LED。该器件具有一个内部低端 N 沟道功率 MOSFET,此 MOSFET 的额定规格针对 84V/3.3A 而拟订,并从一个内部已调 7.15V电源来驱动。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定的操作。一个参考于地的电压 FB 引脚用作多个 LED 保护功能电路的输入,而且还使转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率,旨在优化效率、性能或外部组件尺寸。

LT3956 在 LED 串的高端检测输出电流。高端电流检测是用于驱动 LED 的最灵活方案,允许采用升压、降压模式或降压-升压模式配置。PWM 输入提供了高达 3000:1 的 LED 调光比,而 CTRL 输入则提供了额外的模拟调光能力。



Applications

  • 高功率 LED
  • 电池充电器
  • 准确的电流受限型电压调节器



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

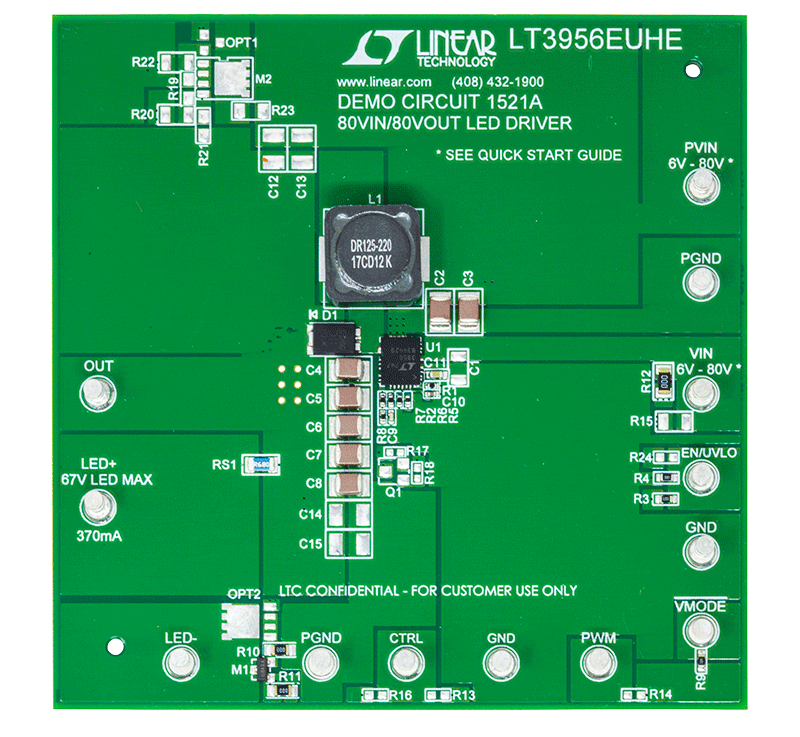

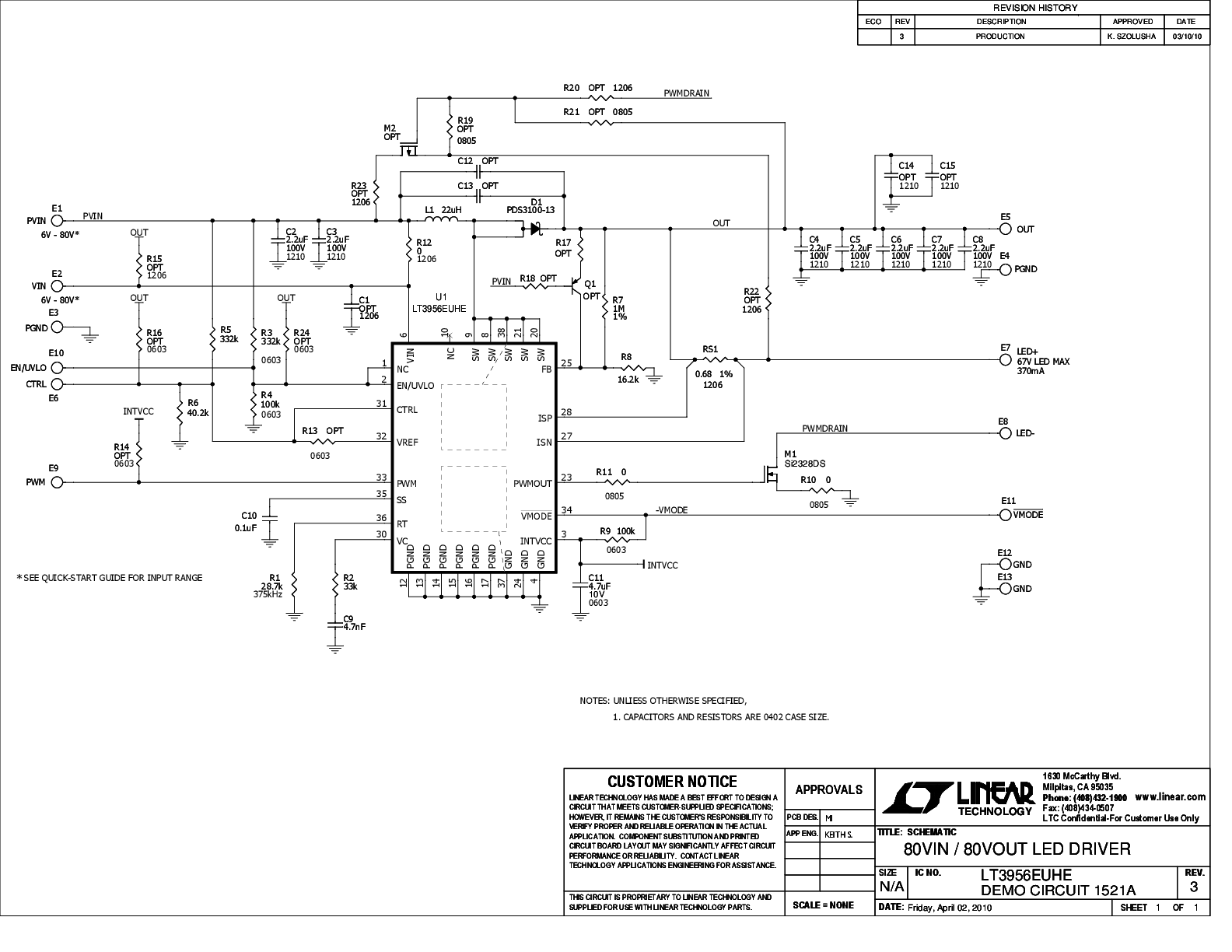

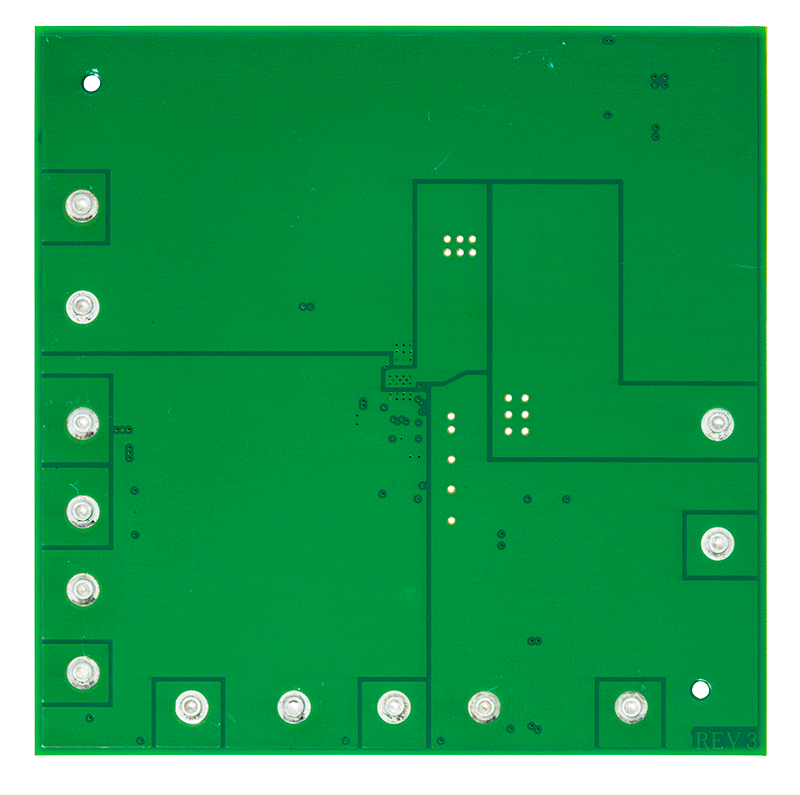

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT3956
