LT3797

量产

三路输出 LED 驱动器控制器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 三个独立的 LED 驱动器通道
  • 宽输入电压范围：2.5V 至 40V
  • 可安全经受高达 60V VIN 瞬变
  • 轨至轨 LED 电流检测：0V 至 100V
  • 3000:1 PWM 调光
  • 用于 PMOS LED 断接的 TG 驱动器
  • 可运作于升压、降压、降压-升压、SEPIC 或反激式拓扑
  • LED 开路保护
  • 能够提供具短路保护的升压
  • 用于独立通道的故障标记
  • 可编程 VIN 欠压和过压闭锁
  • 可调开关频率：100kHz 至 1MHz
  • 可同步至一个外部时钟
  • CTRL 引脚可提供模拟调光
  • 可编程软起动
  • 扁平 52 引脚 7mm x 8mm QFN 和 48 引脚裸露焊盘 LQFP 封装

LT®3797 是一款三路输出 DC/DC 控制器，专为驱动 3 串 LED 而设计。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定的操作。LT3797 包括一个集成型 DC/DC 转换器，以为三个通道的 N 沟道 MOSFET 栅极驱动器提供一个稳定的 7.5V 电源。该高效率转换器使得 LT3797 能够在一个 2.5V 至 40V 的宽输入电压范围内运作。

LT3797 的设计使每个转换器能采用最合适的配置来驱动其 LED 负载，可以是升压、降压或者某种组合型配置。两个主要特点造就了这种灵活性：首先是 LT3797 能在 LED 灯串的高压侧检测输出电流；其次，电压反馈引脚 FBH 参考于 ISP 电流检测输入。CTRL 输入提供了输出电流模拟调光能力。TG 驱动器对 PWM 信号进行电平移位以驱动外部 LED 断接 P 沟道 MOSFET 的栅极，从而实现高 PWM 调光范围，并提供了 LED 过流保护和短路保护型升压能力。



Applications

  • 汽车和工业照明
  • RGB 照明
  • 广告牌和大型显示器
LT3797
三路输出 LED 驱动器控制器
Triple Boost LED Driver Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 3

技术文章 4

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT3797
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1784B

LT3797EUKG Demo Board: 2.5V to 40V input to 1A output at up to 50V

立即购买 更多内容

产品详情

DC1784B is a triple boost LED driver featuring the LT3797 triple boost LED controller. It accepts an input voltage from 2.5V to 40V (with higher transient) and drives three independent strings of up to 50V LEDs at 1A. DC1784B features independent PWM and analog dimming of each of the three LED strings. Each of the three channels has its own short-circuit protection, open LED protection, and FAULT flag output.






eval board
schematic 2
DC1784A

LT3797EUKG Demo Board | Triple Boost LED Driver, 2.5V ≤ VIN ≤ 40VIN, 50VLED @ 1A (x3)

立即购买 更多内容

产品详情

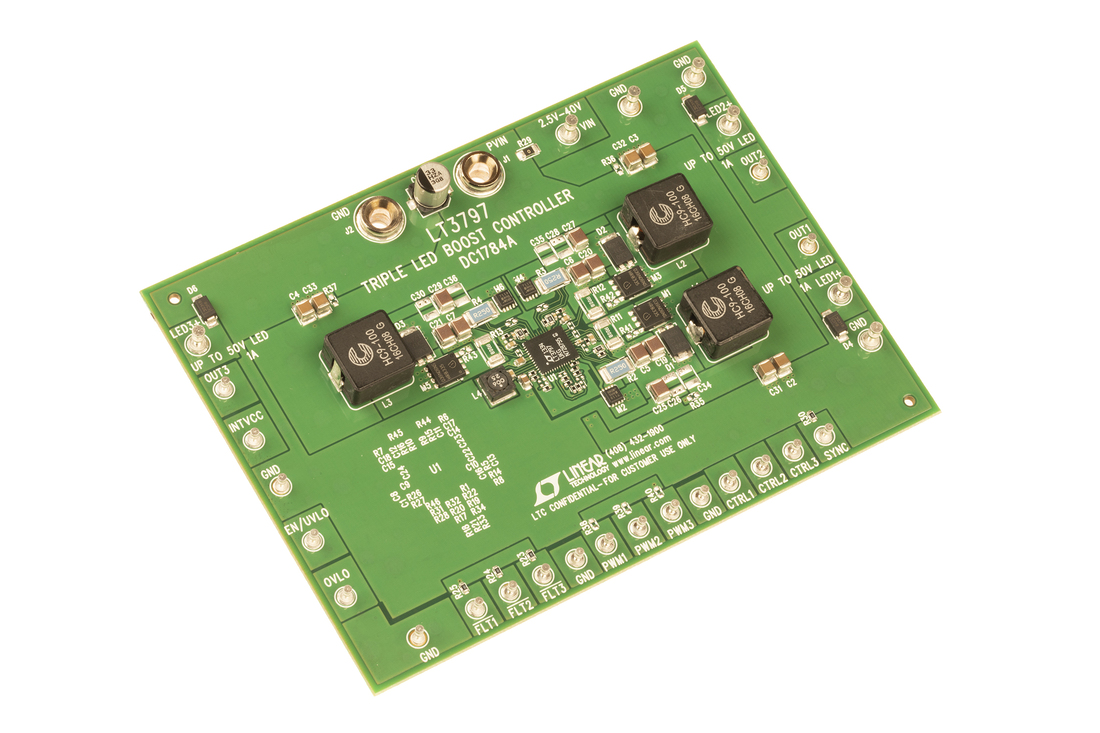

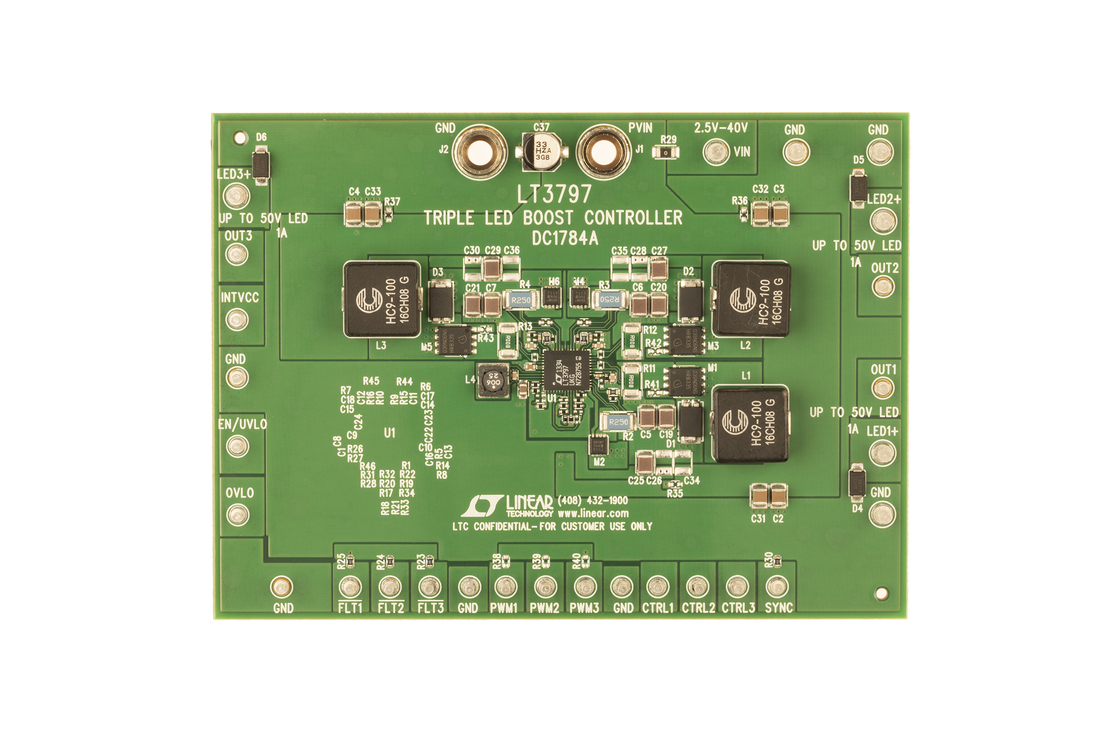

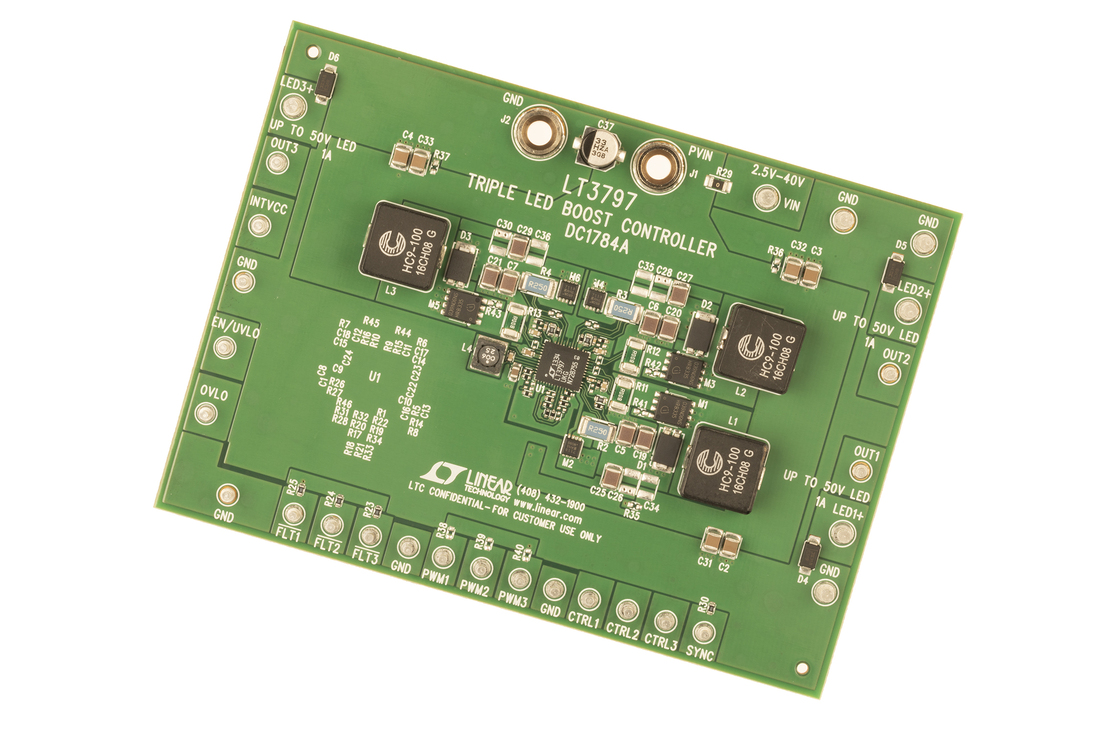

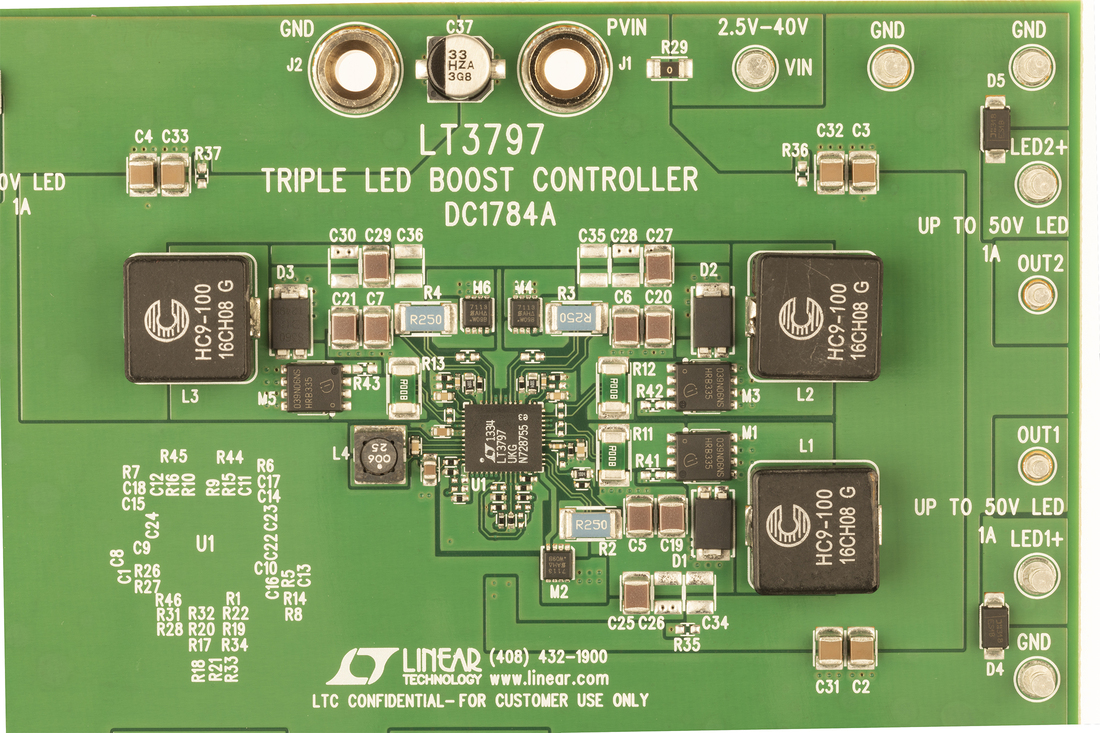

DC1784A is a triple boost LED driver featuring the LT3797 triple boost LED controller. It accepts an input voltage from 2.5V to 40V (with higher transient) and drives three independent strings of up to 50V LEDs at 1A. DC1784A features independent PWM and analog dimming of each of the three LED strings. Each of the three channels has its own short-circuit protection, open LED protection, and FAULT flag output.



eval board
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
DC2218A

LT3965EFE/LT3797演示板 | 具有矩阵LED调光器的2串降压LED驱动器；9V ≤ VIN ≤ 30V，500mA时具有最高30VLED（8个LED/串）

立即购买 更多内容

产品详情

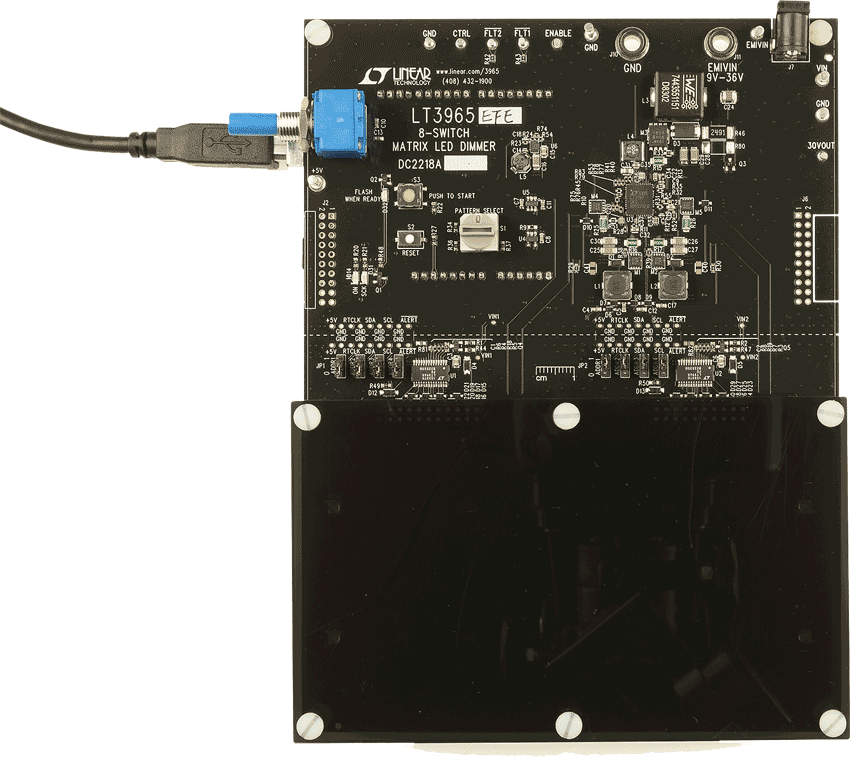

演示电路DC2218A是采用LT3965 8开关矩阵LED调光器IC的矩阵LED调光器系统。16个500mA LED可通过两个8开关LED调光器LT3965 IC单独打开、关闭或进行PWM调光。两个LED串由LT3797三输出LED控制器IC的两个降压LED驱动器输出进行驱动。LT3797的第三个通道用作30V预升压稳压器，以向两个降压LED驱动器通道提供适当的输入电压。DC2218A可以通过9V至30V输入进行驱动，并且可以承受高达36V的电压瞬变。
DC1784B
LT3797EUKG Demo Board: 2.5V to 40V input to 1A output at up to 50V

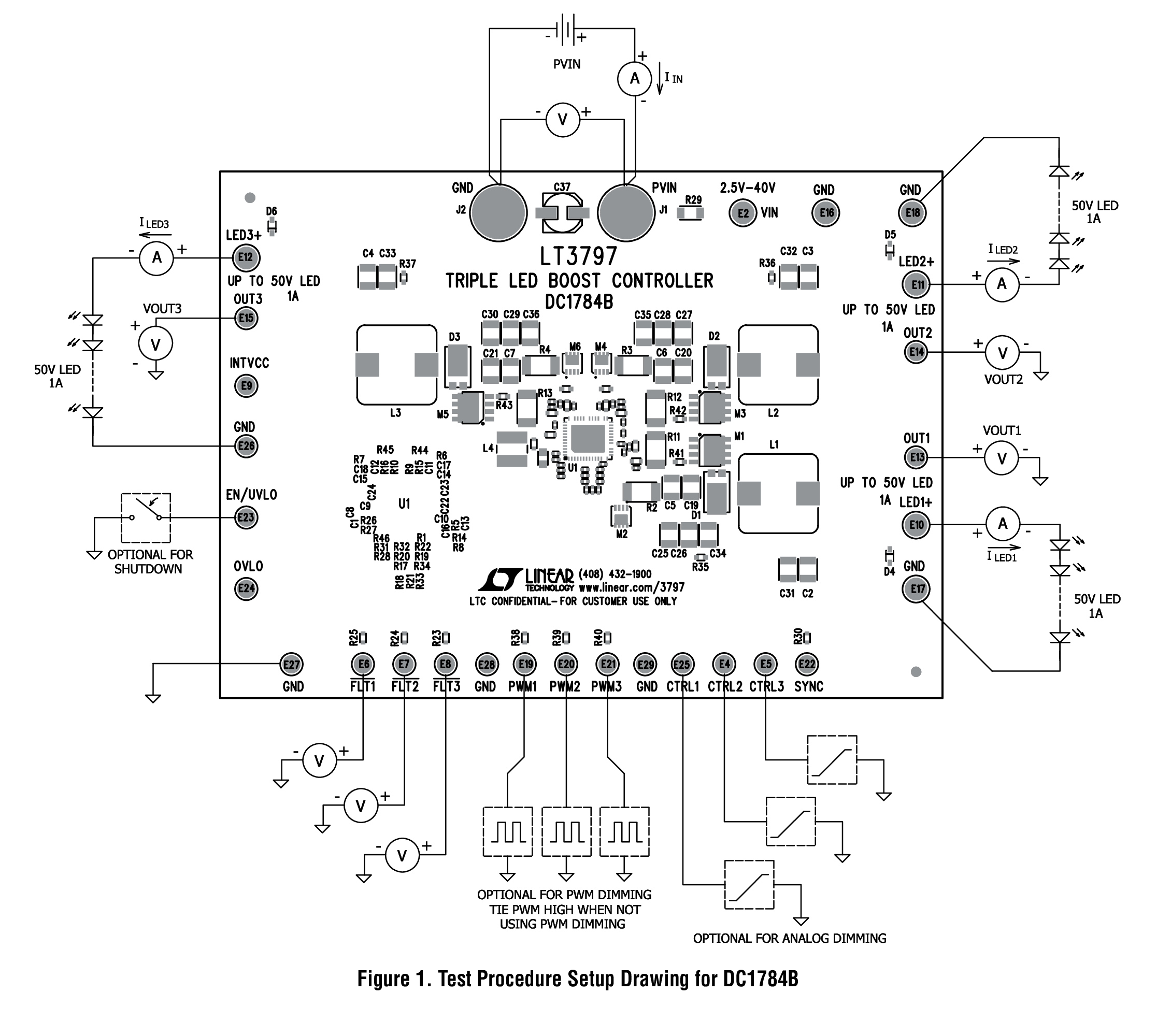

Figure 1. Test Procedure Setup Drawing for DC1784B
DC1784A
LT3797EUKG Demo Board | Triple Boost LED Driver, 2.5V ≤ VIN ≤ 40VIN, 50VLED @ 1A (x3)

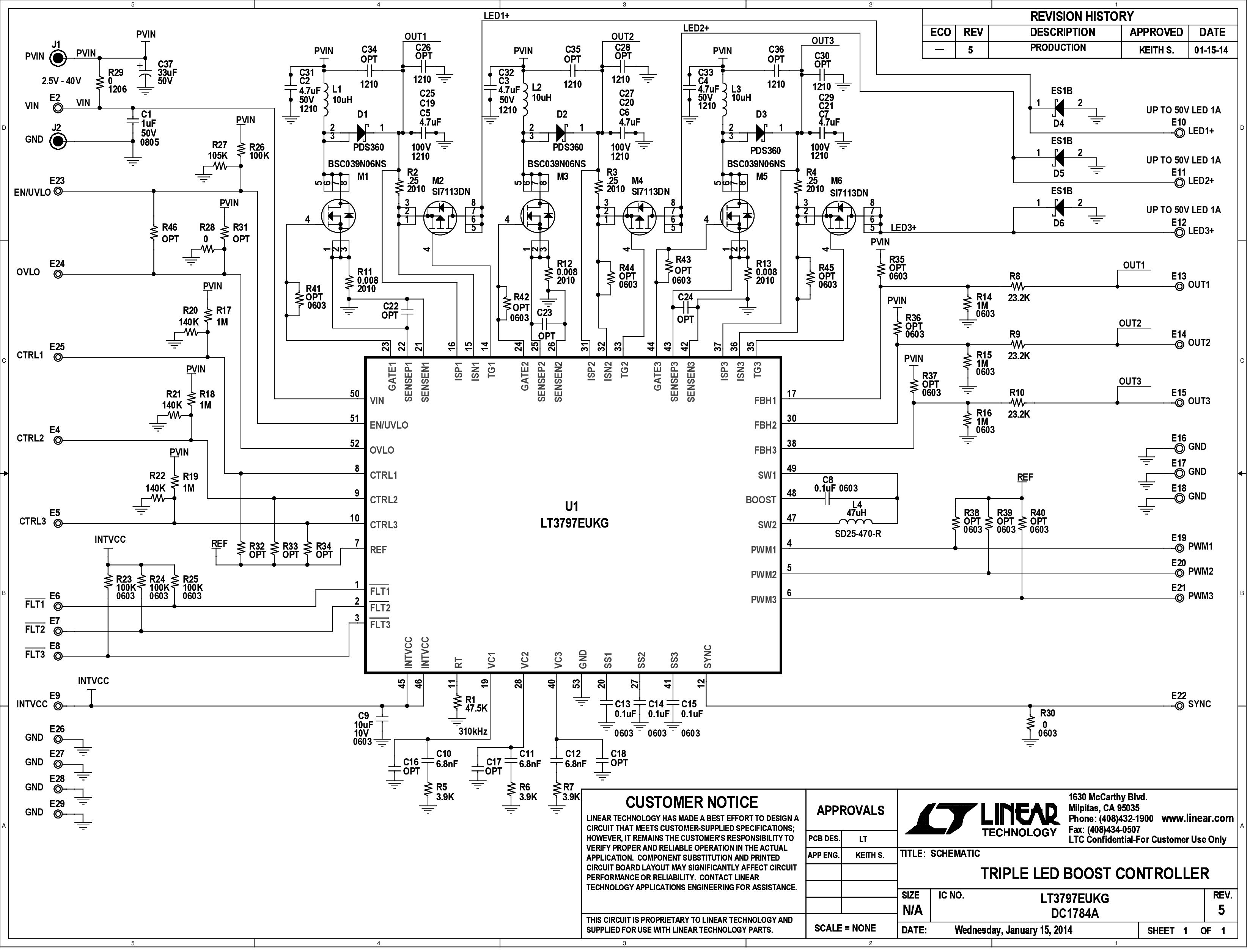

DC1784A - Schematic
DC2218A
LT3965EFE/LT3797演示板 | 具有矩阵LED调光器的2串降压LED驱动器；9V ≤ VIN ≤ 30V，500mA时具有最高30VLED（8个LED/串）

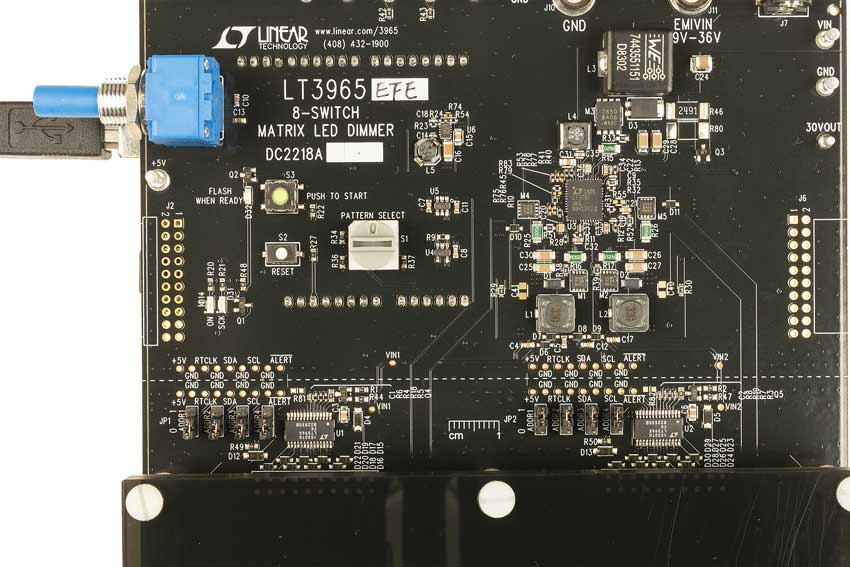

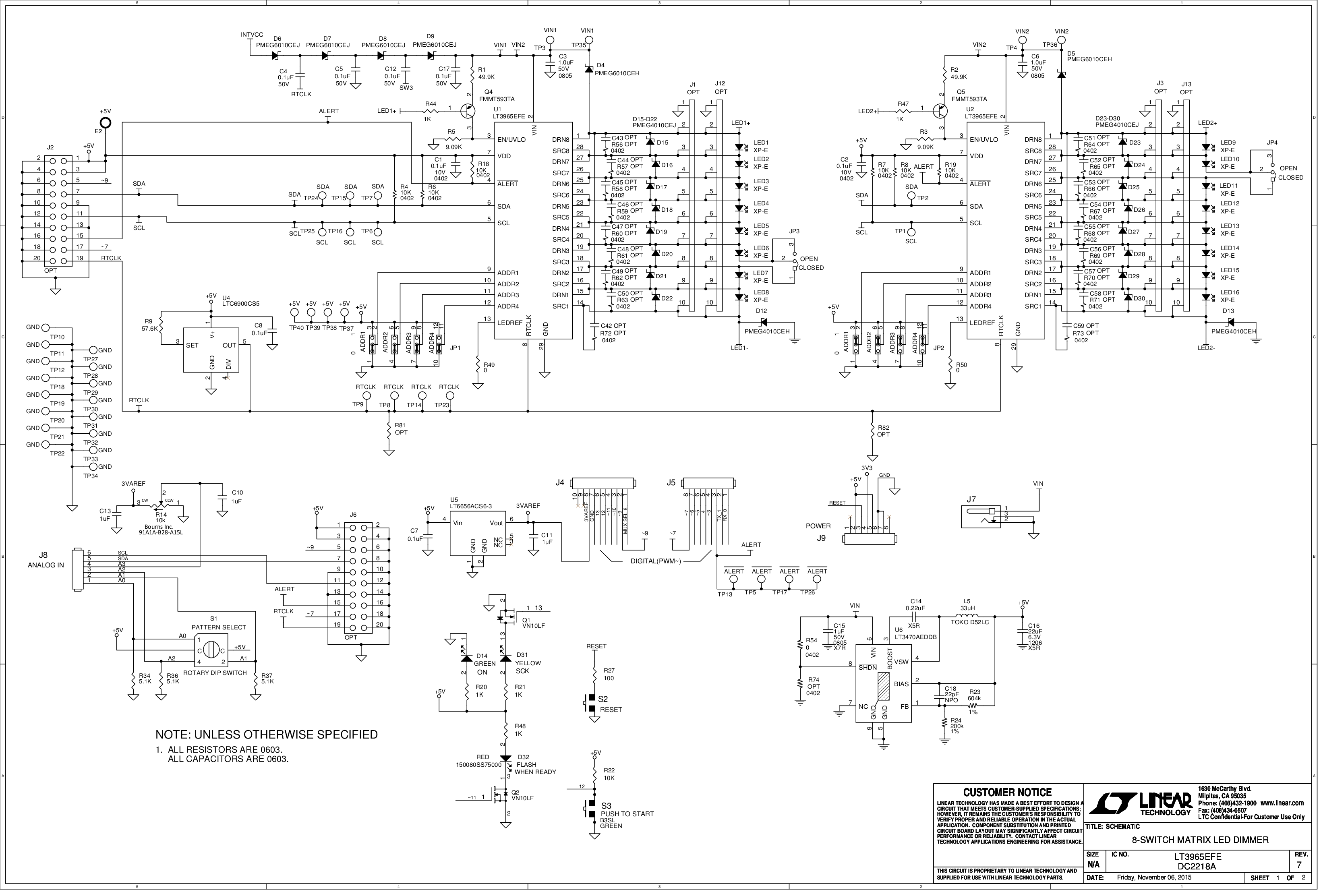

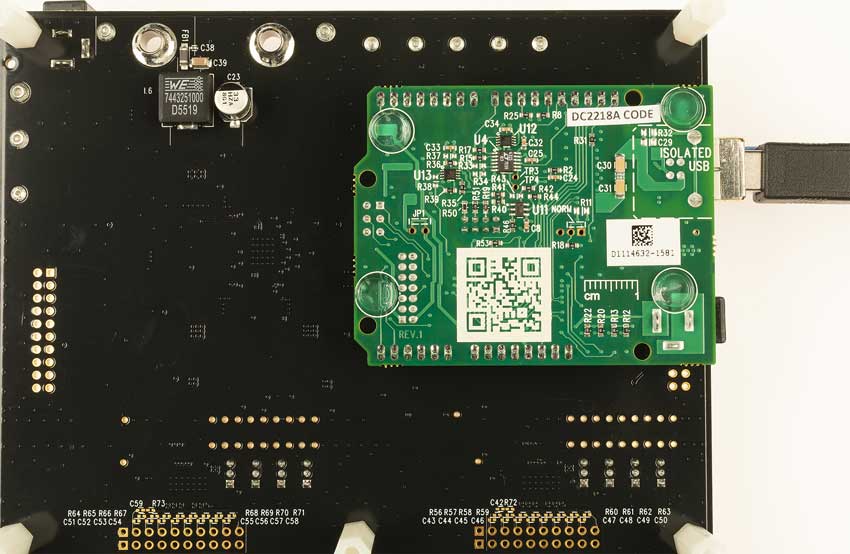

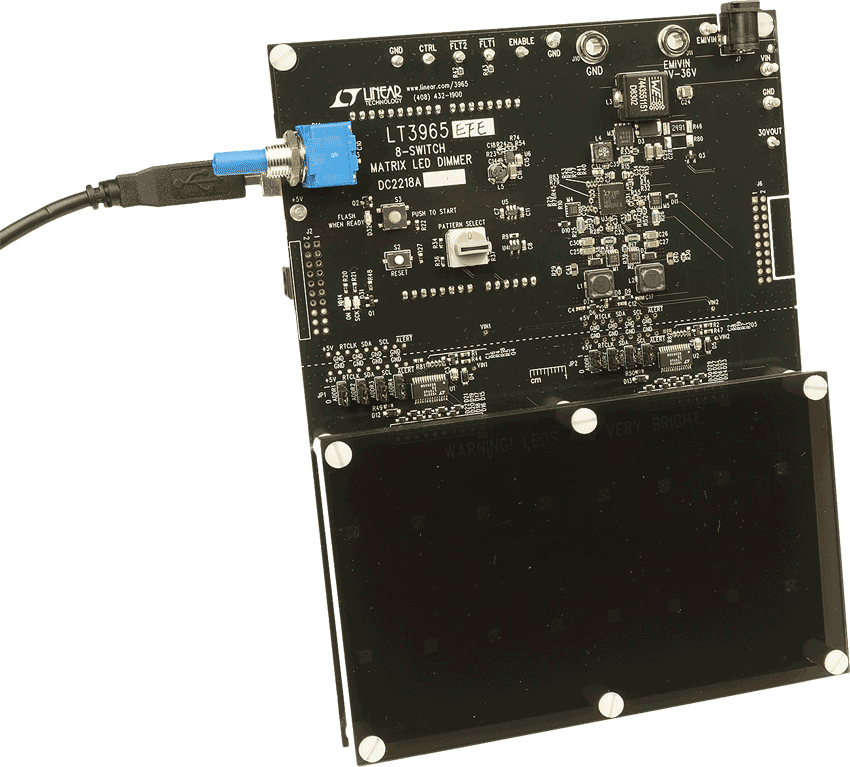

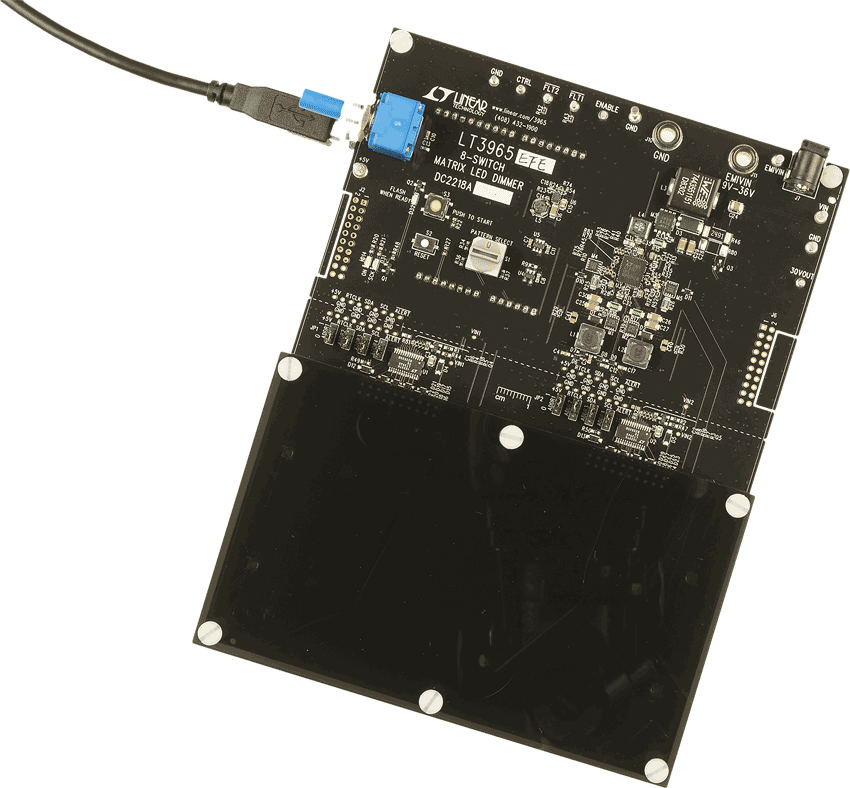

DC2218A Demo Board DC2218A Demo Board DC2218A Demo Board DC2218A Demo Board DC2218A Demo Board DC2218A - Schematic
