LT3763

量产

60V 高电流降压型 LED 驱动器控制器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 准确地控制输入和输出电流
  • 3000:1 True Color™ 调光
  • ±1.5% 电压调节准确度
  • ±6% 电流调节准确度
  • 6V 至 60V 输入电压范围
  • 宽输出范围高至 55V
  • <2μA 停机电流
  • 用于负载电流热控制的控制引脚
  • 输入和输出电流监视和限制
  • 开路、短路和 C/10 故障检测
  • PWM 驱动器输出适合 LED 应用
  • 耐热性能增强型 28 引脚 FE 封装

LT®3763 是一款固定频率、同步降压型 DC/DC 控制器，专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在 0V 至 55V 的宽输出电压范围内保持电感器电流调节作用。输出电流由 CTRL 引脚上的模拟电压和一个外部检测电阻器设定。电压调节和过压保护利用一个连接于输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。输入和输出电流检测可提供输入电流限制和这些电流的准确测量。FBIN 引脚可供那些需要峰值功率跟踪功能的应用之用。

该器件的其他特点包括一个与 CTRL 引脚配合使用的准确外部基准电压、一个可提供可编程 UVLO 迟滞的准确 UVLO/EN 引脚、一个针对 LED 应用的 PWM 驱动器、输出电压故障检测和热停机功能。



应用

  • 高功率建筑照明
  • 汽车照明
  • 航空和海事高强闪光灯
  • 太阳能供电型充电器、激光二极管
LT3763
60V 高电流降压型 LED 驱动器控制器
LT3763 Application Circuit LT3763 Pin Configuration LT3763 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4364
推荐用于新设计 具理想二极管的浪涌抑制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

  • LT3763
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1831A

-LT3763演示板|高功率CC/CV同步降压LED驱动器控制器

立即购买 更多内容

产品详情

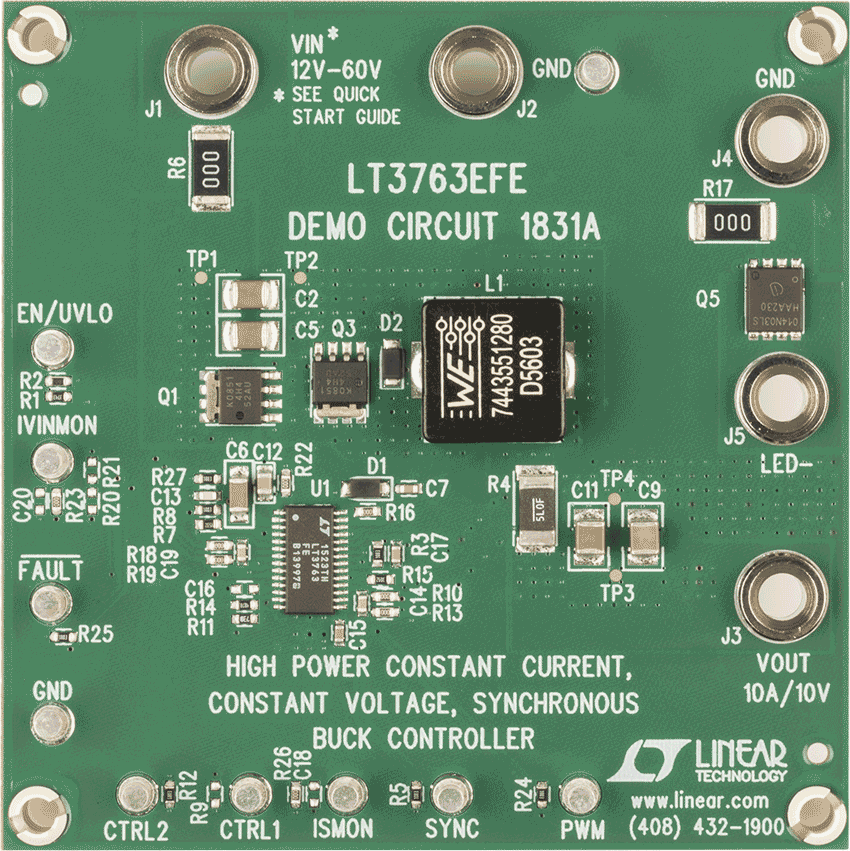

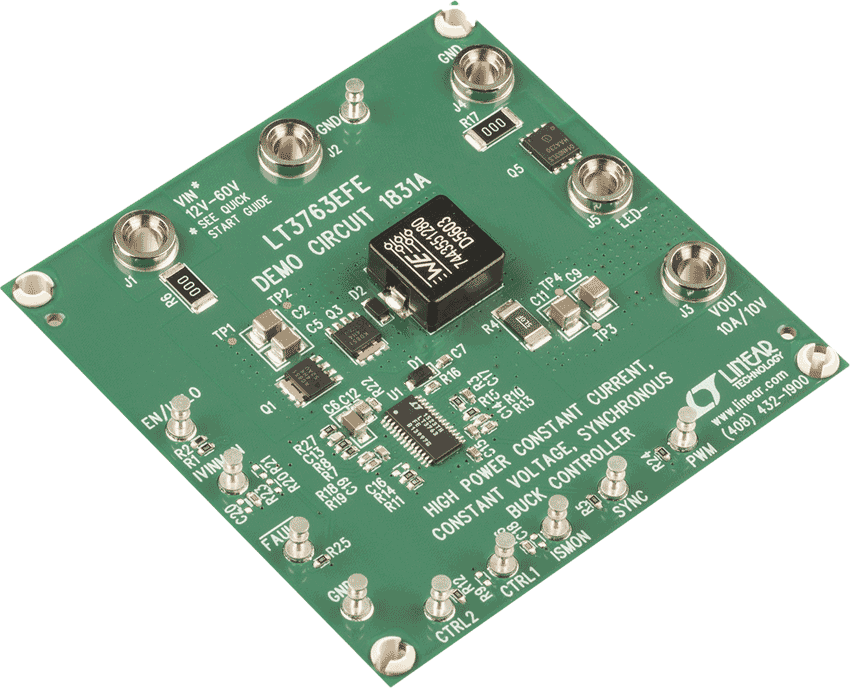

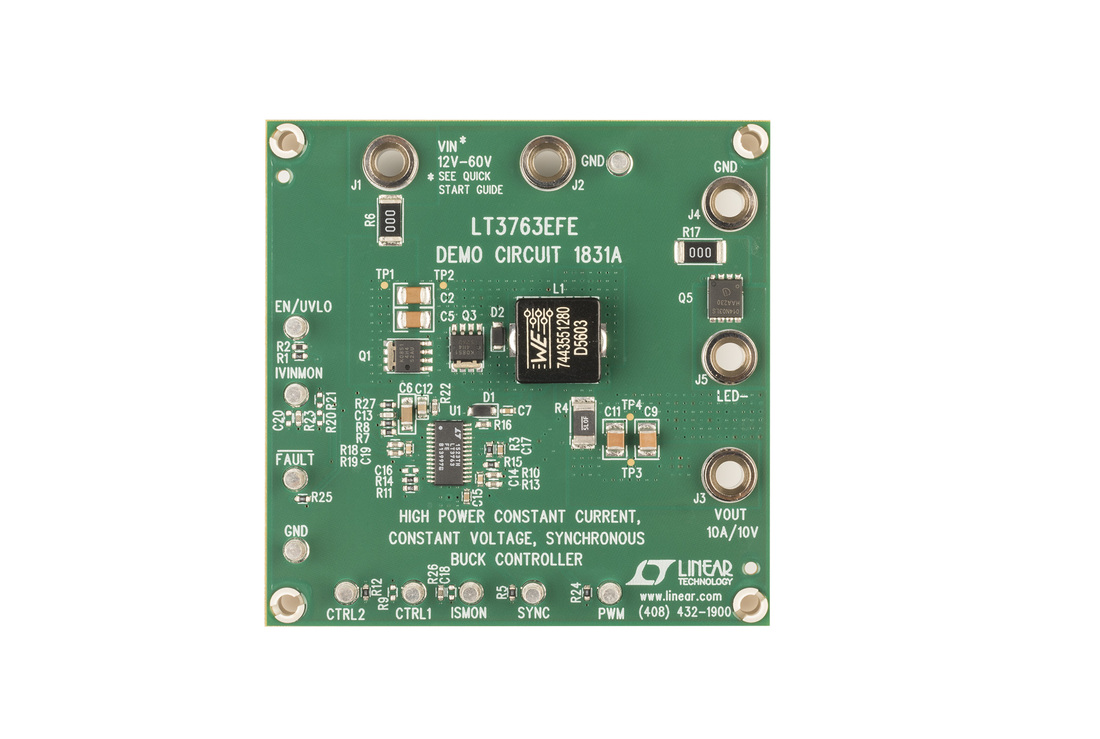

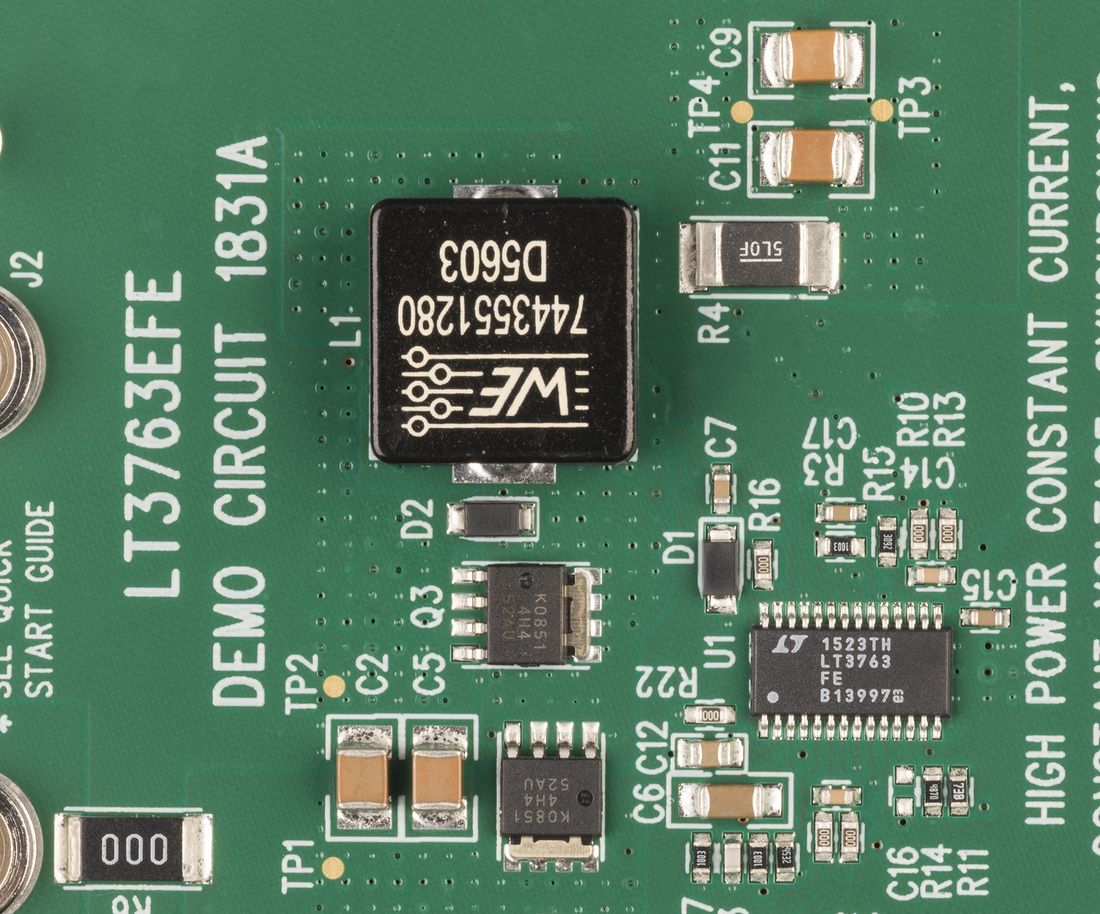

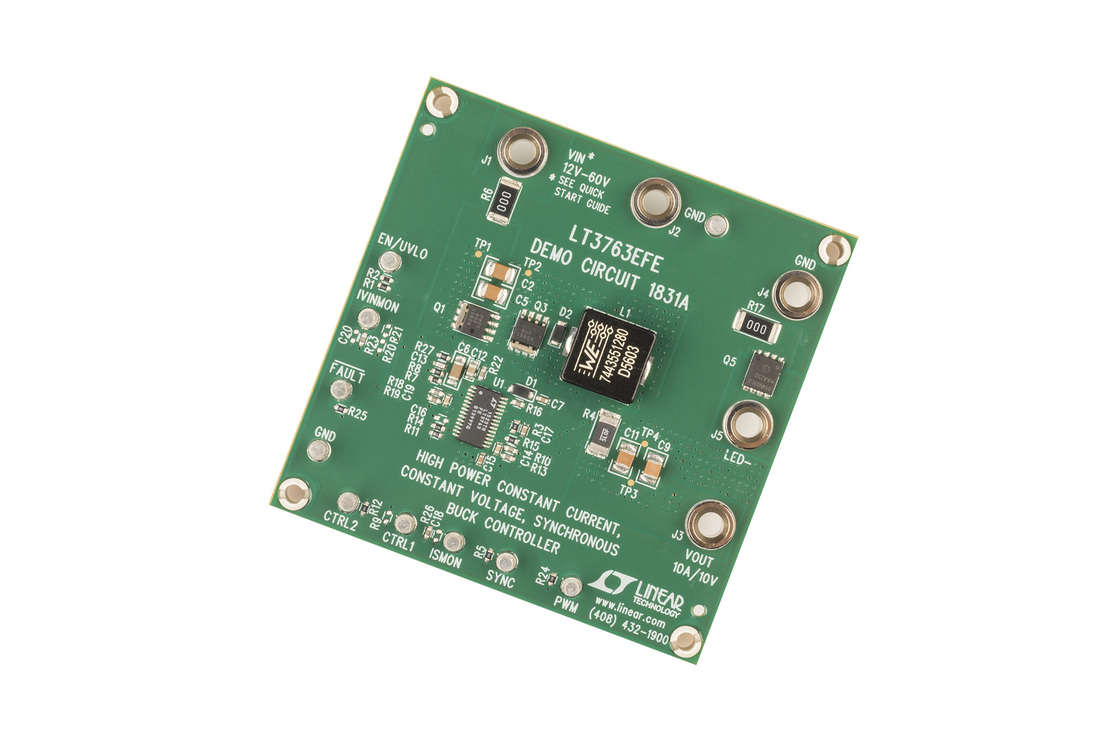

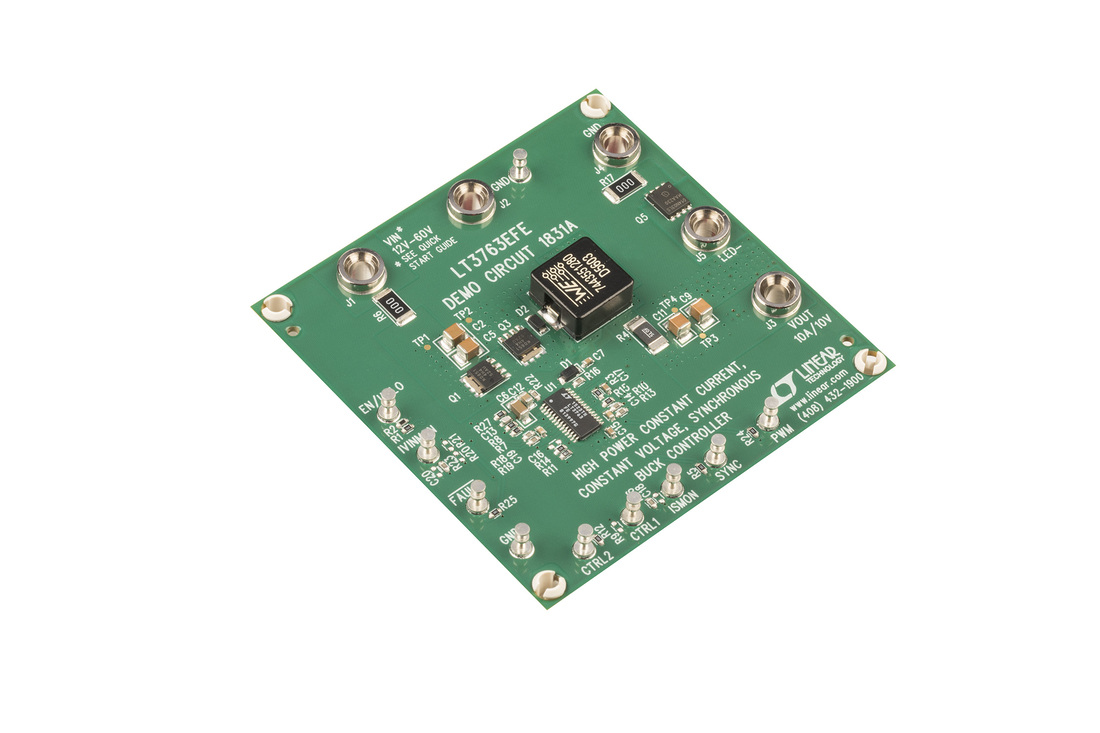

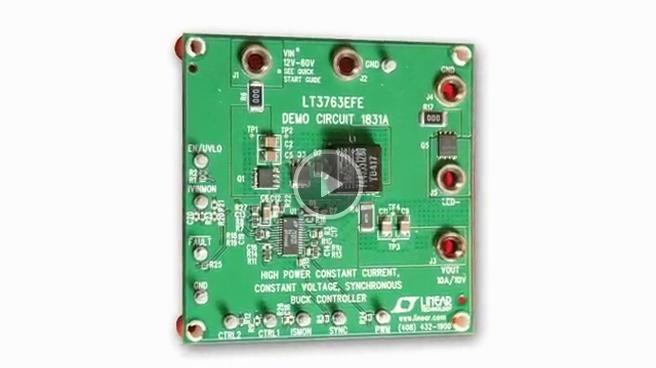

演示电路1831A是一款采用LT3763的高功率、恒流、恒压同步降压控制器。演示板的最高输入为60V。输出针对10V/10A的LED驱动器进行了优化。LT3763本身的输入电压范围为6V至60V。

演示板的输入范围为12V至60V，因此，演示板采用80V MOSFET。如果应用的最大输入电压为48V，则可使用较低电压范围的60V MOSFET（例如BSC100N06LS3）以提高效率。

DC1831A
-LT3763演示板|高功率CC/CV同步降压LED驱动器控制器

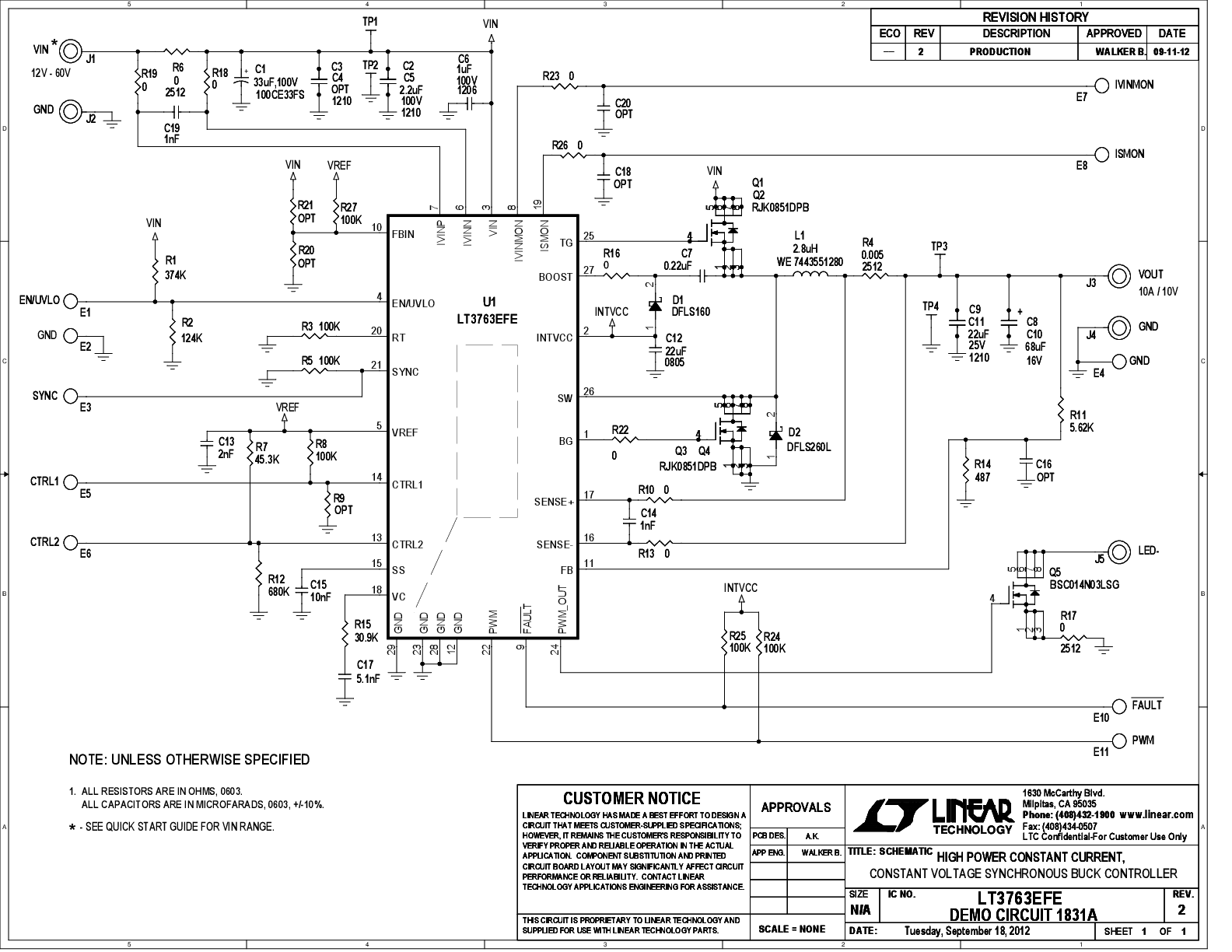

DC1831A Demo Board DC1831A Demo Board DC1831A Demo Board DC1831A Demo Board DC1831A - Schematic
