特性
- 高达 45V 的 LED x 100mA、8 通道 LED 驱动器
- 宽输入范围：6V 至 40V (4.5V 至 13V，VIN 连接至 INTVCC)
- 在 40mA 电流条件下实现 ±2% LED 电流匹配准确度 (典型值为 ±0.7%)
- 高达 3000 : 1 的 True Color PWM™ 调光范围
- 可利用单个电阻器来设定 LED 电流 (20mA 至 100mA)
- 即使在 PVIN > VOUT 的情况下仍然保持对 LED 电流的调节作用
- 输出适合于 LED VF 以实现较佳效率
- 针对开路 LED 串提供故障标记和保护作用
- 提供了针对 VOUT 短路的 LED 引脚保护功能
- 可通过通道的并联来提供较高的 LED 电流
- 可编程 LED 电流降额与温度的关系
- 具可编程迟滞的准确欠压闭锁门限
- 可编程频率 (100kHz 至 1MHz)
- 可同步至一个外部时钟
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®3760 是一款具有一个升压型 DC/DC 控制器的 8 通道 LED 驱动器，能够驱动高达 45V 的 LED。每个通道包含一个具有 ±2% LED 电流匹配准确度的准确电流吸收器。各通道遵循一个主控器可编程电流，以使每串 LED 提供 20mA 至 100mA 的 LED 电流。可以通过通道的并联来提供较高的 LED 电流。输出电压适合于 LED VF 中的变化以实现较佳效率，而且，LED 开路故障不会影响连接 LED 串的运作。
LT3760 提供了一个高达 3000:1 的 PWM 调光范围和一个高达 25:1 的模拟调光范围。其工作频率可以利用单个电阻器来设置 (从 100kHz 至高达 1MHz)，也可以同步至一个外部时钟。
该器件的其他特点包括：可编程最大 VOUT (用于提供 LED 开路保护)、一个故障标记 (负责指示 LED 开路)、可编程 LED 电流降额与温度的关系、微功率停机模式和内部软起动功能。LT3760 采用耐热性能增强型 28 引脚 TSSOP 封装。
应用
- 汽车、笔记本电脑和 TV 监视器背面照明
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3760
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
162.00K
可靠性数据
1
34.01 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3760EFE#PBF |
28-Lead TSSOP w/ EP
|
|
|
| LT3760EFE#TRPBF |
28-Lead TSSOP w/ EP
|
|
|
| LT3760IFE#PBF |
28-Lead TSSOP w/ EP
|
|
|
| LT3760IFE#TRPBF |
28-Lead TSSOP w/ EP
|
|
- LT3760EFE#PBF
- 引脚/封装图-中文版
-
28-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3760EFE#TRPBF
- 引脚/封装图-中文版
-
28-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3760IFE#PBF
- 引脚/封装图-中文版
-
28-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3760IFE#TRPBF
- 引脚/封装图-中文版
-
28-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3760EFE#PBF
量产
LT3760EFE#TRPBF
量产
LT3760IFE#PBF
量产
LT3760IFE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3760EFE#PBF
量产
LT3760EFE#TRPBF
量产
LT3760IFE#PBF
量产
LT3760IFE#TRPBF
量产
评估套件 1
DC1573A

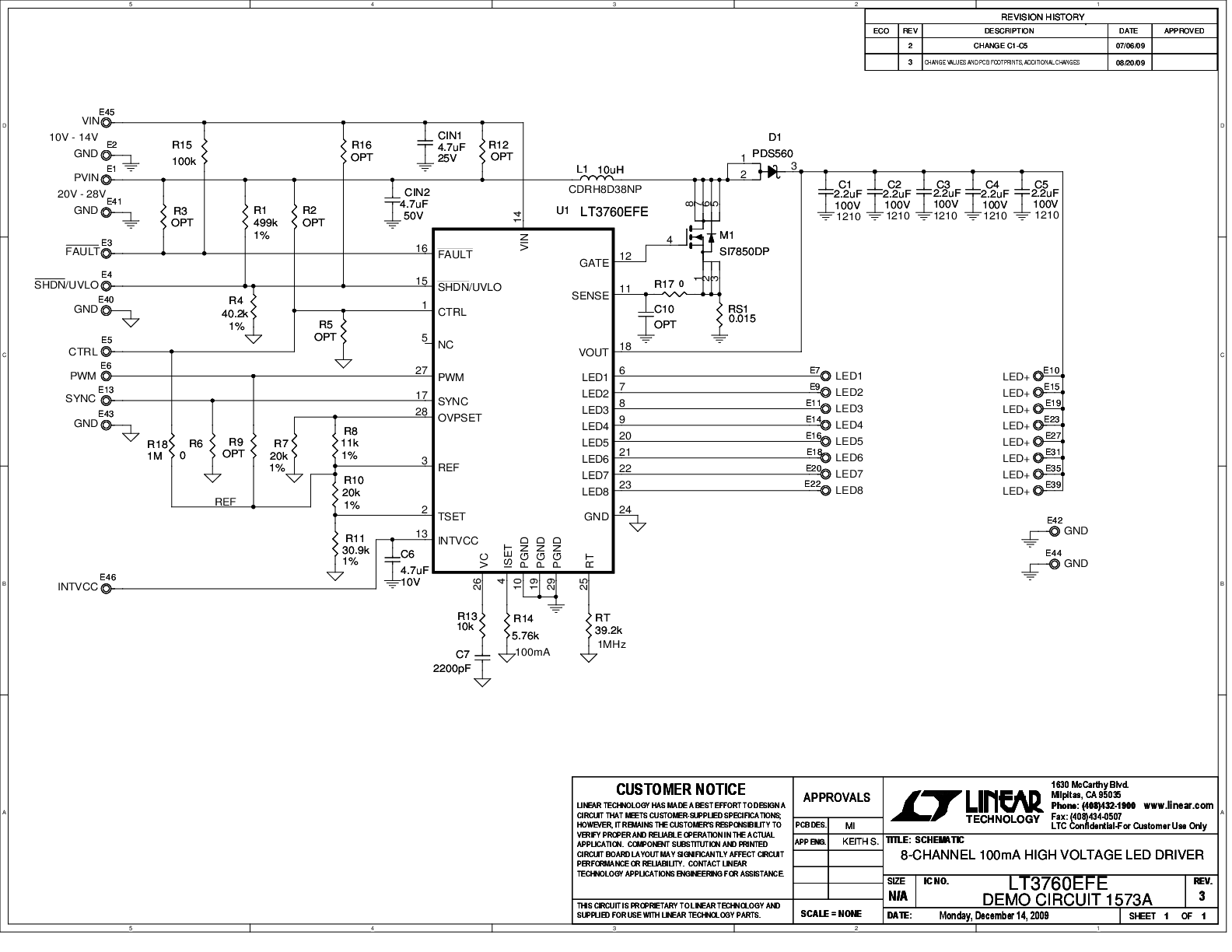

LT3760 Demo Board | 8-Channel Boost LED Driver, 20V ≤ VIN ≤ 28V, VLED = 55V @ 100mA
