概览
优势和特点
- 3000:1真彩色PWM™调光
- 宽输入电压范围：4.5V至40V
- 输出电压最高可达75V
- 恒流和恒压调节
- 100mV高端电流检测
- 在升压、降压模式、降压-升压模式、SEPIC或反激式拓扑下驱动LED
- 可调频率：100kHz至1MHz
- 开路LED保护
- 具有迟滞的可编程欠压闭锁
- 改善开路LED状态引脚(LT3755-2)
- 频率同步(LT3755-1)
- PWM断开开关驱动器
- CTRL引脚提供模拟调光
- 低关断电流：<1µA
- 散热增强型16引脚QFN (3mm × 3mm)和MSOP封装
- 通过AEC-Q100汽车应用认证
产品详情
LT®3755、LT3755-1 和 LT3755-2 是 DC/DC 控制器，专为充当一个用于驱动高电流 LED 的恒定电流源而设计。它们从一个内部已调 7.15V 电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个参考于地的电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使得转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部元件尺寸。
LT3755/LT3755-1/LT3755-2 在 LED 串的高端检测输出电流。高端电流检测是用于驱动 LED 的灵活方案，允许采用升压、降压模式或降压-升压模式配置。PWM 输入提供了高达 3000:1 的 LED 调光比，而 CTRL 输入则提供了额外的模拟调光能力。
应用
- 高功率 LED
- 电池充电器
- 准确的电流限制电压稳压器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R518 Reliability Data3/26/2018
-

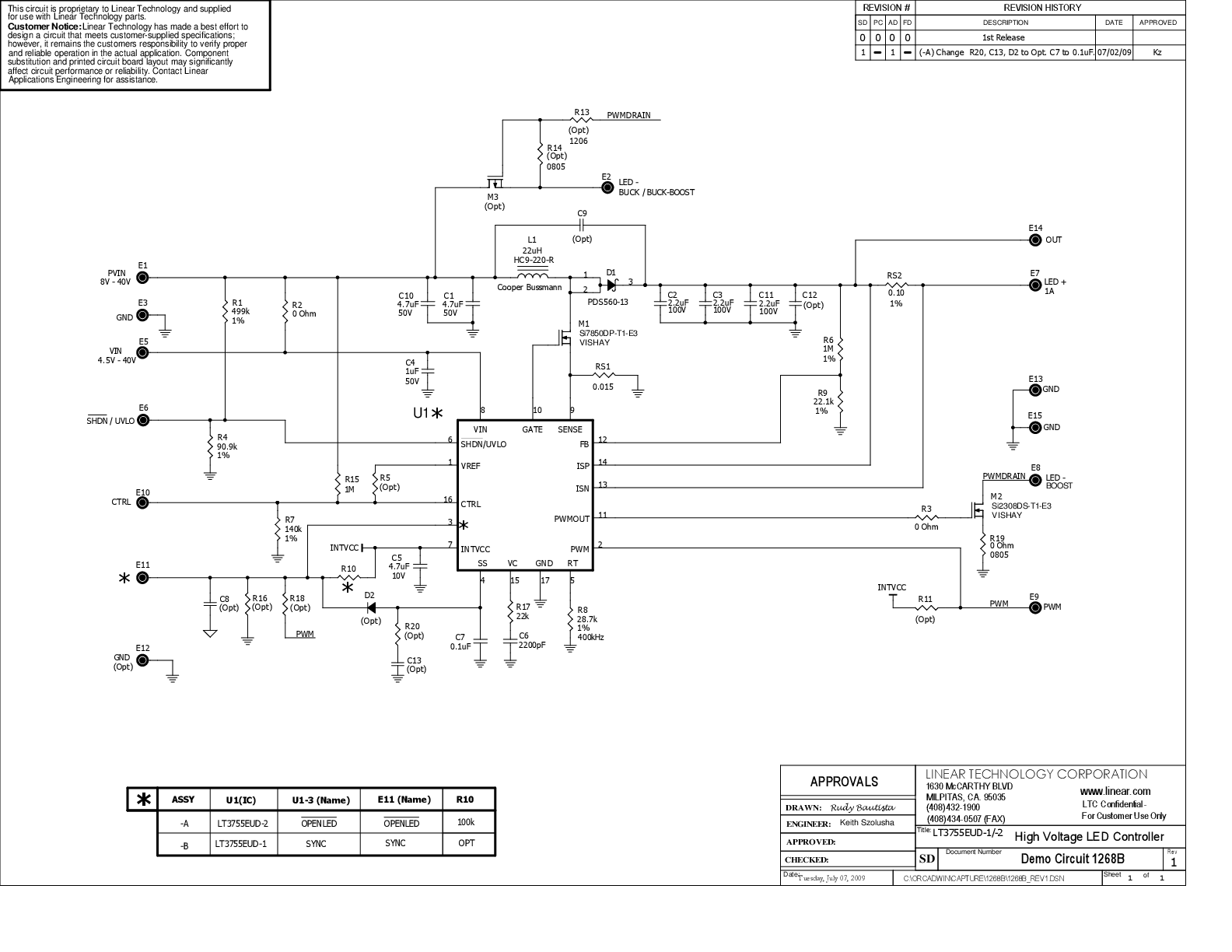

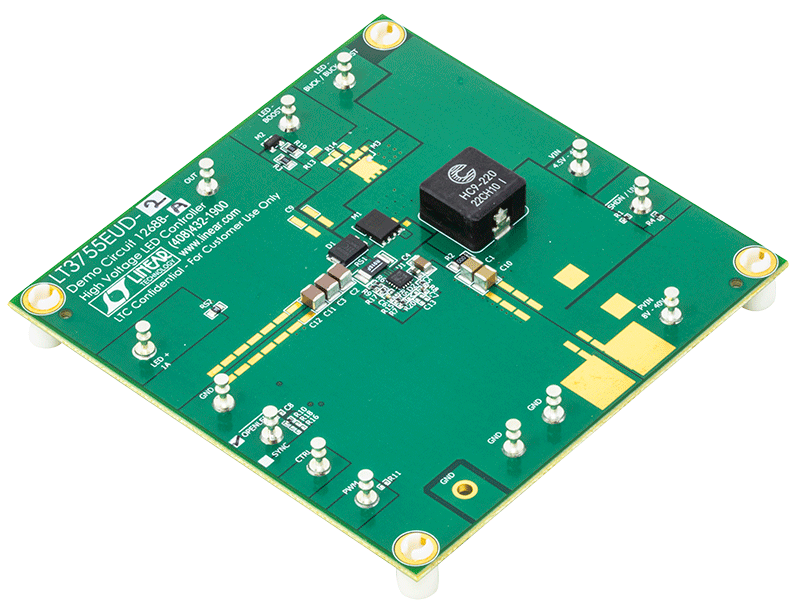

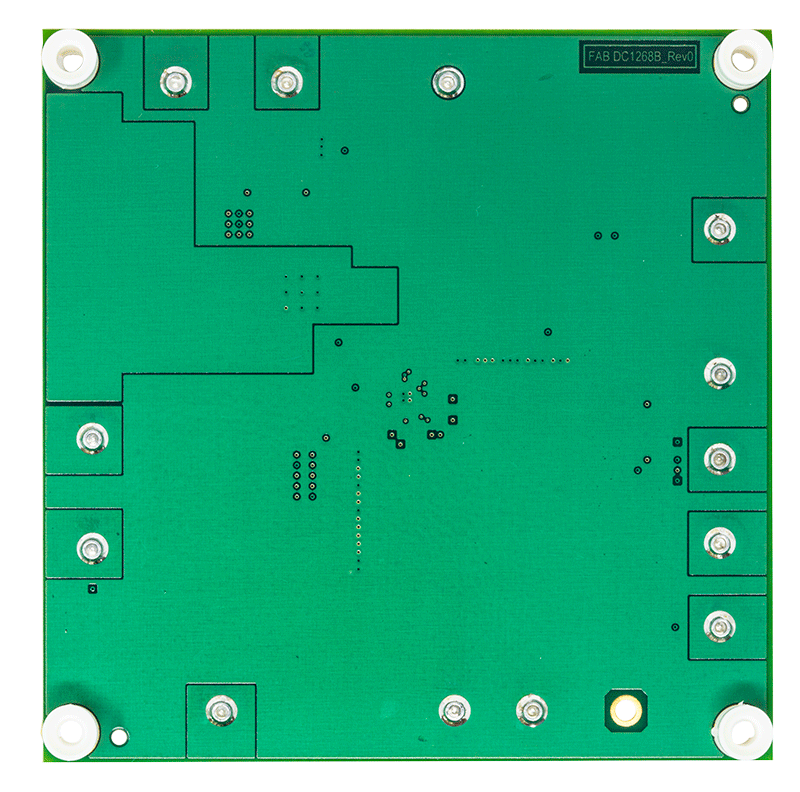

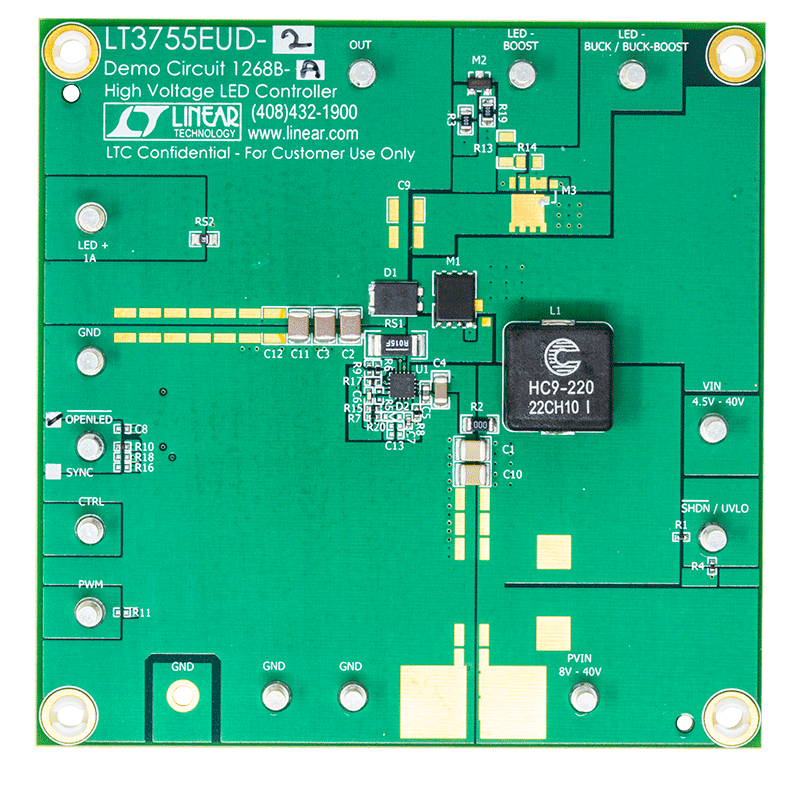

DC1268B - Demo Manual9/24/2009
-
汽车LED驱动器功率转换拓扑指南6/1/2022 模拟对话
-
Accurate PWM LED Dimming without External Signal Generators, Clocks or µControllers10/1/2012 LT Journal
-
产生白光的“绿色”LED1/9/2010
-
LED Driver Powers Halogen Replacement - PSDE May 20097/7/2009
-
Don’t Want to Hear It? Avoid the Audio Band with PWM LED Dimming at Frequencies Above 20kHz3/1/2009 LT Journal
-
100V Controller in 3mm × 3mm QFN or MSE Drives High Power LED Strings from Just About Any Input1/1/2009 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3755
LT3755-1
LT3755-2
