概览

优势和特点

  • 非常适合驱动高达 40A LED
  • 高达 3000:1 的 PWM 调光
  • 20:1 的模拟调光
  • ±3% 电流调节准确度
  • ±3% 电压调节准确度
  • 独特的负输出降压-升压型拓扑允许将接地散热器用于 RGB LED
  • 3.3V 至 36V 输入电压范围
  • 具 DC LED 电流检测功能的峰值电流模式
  • 开路和短路 LED 保护及故障报告功能
  • 浮动 LED 驱动器允许单个电源解决方案采用三种不同的调节电流来驱动多彩色 LED 或单个 LED
  • 耐热性能增强型 5mm x 6mm QFN 36 引脚封装

产品详情

LT®3744 是一款固定频率、同步降压型 DC/DC 控制器，专为以高达 20A 的连续电流或 40A 的脉冲电流来驱动一个 LED 负载而设计。峰值电流模式控制器将在一个从 VEE 至 VIN 的宽输出电压范围内保持 ±3% 的 LED 电流调整率。通过允许 VEE 浮动至负电压，可采用一个简单的单降压输出级从单个锂离子电池来驱动多个串联 LED。PWM 调光利用 PWM 引脚来实现。已调 LED 电流利用 CTRL 引脚上的模拟电压来设定。稳定电压和过压保护由一个连接在输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器在 100kHz 至 1MHz 的范围内进行设置。

该器件的其他特点包括一个准确的外部基准电压、一个用于热降额调节电流的控制输入、一个准确的 EN/UVLO 引脚、一个漏极开路输出故障标记、过压闭锁 (OVLO)、频率同步和热停机功能。



Applications

  • 用于 DLP 投影机的 LED 驱动器
  • 平视显示器
  • 高功率 LED

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

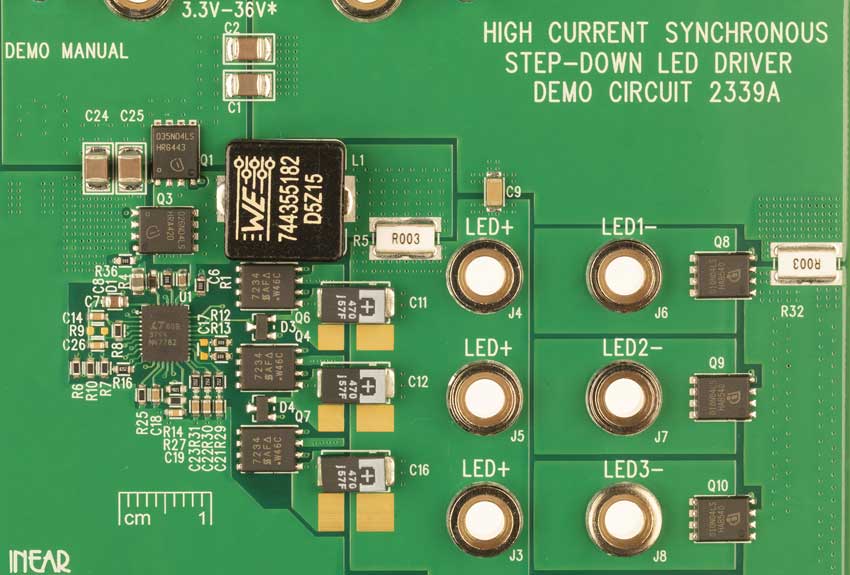

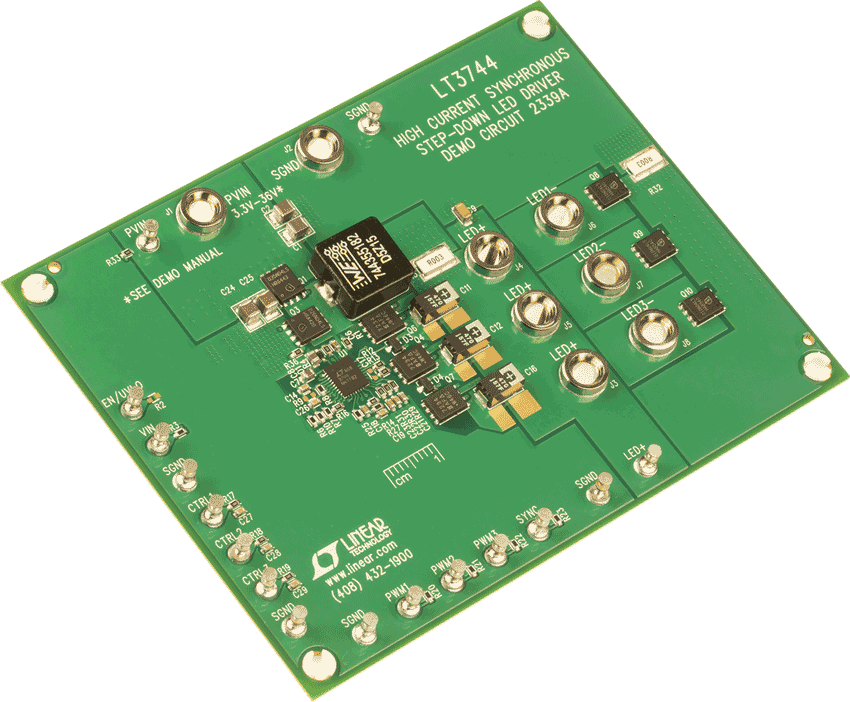

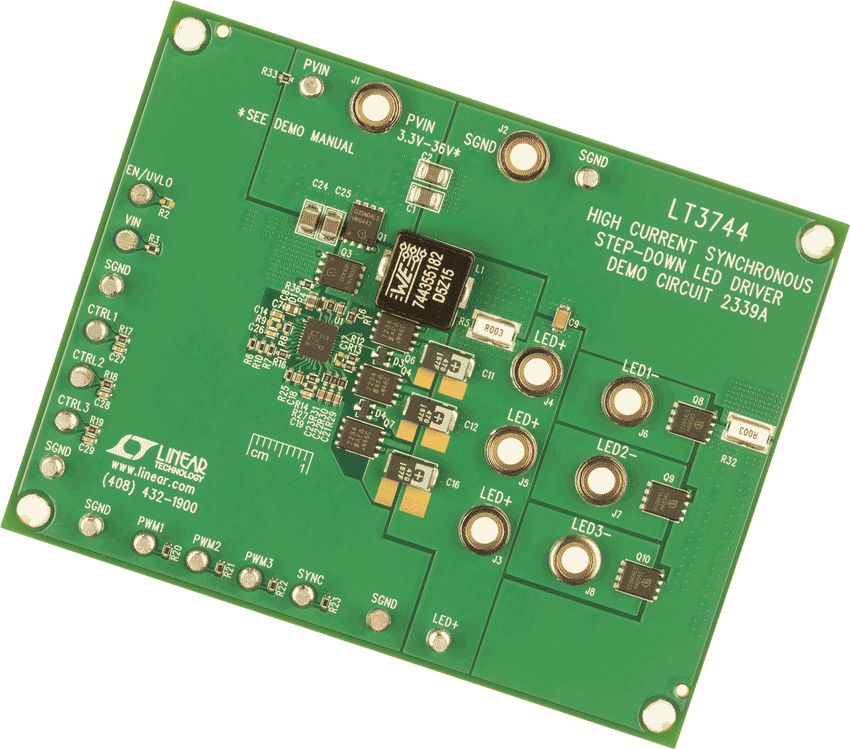

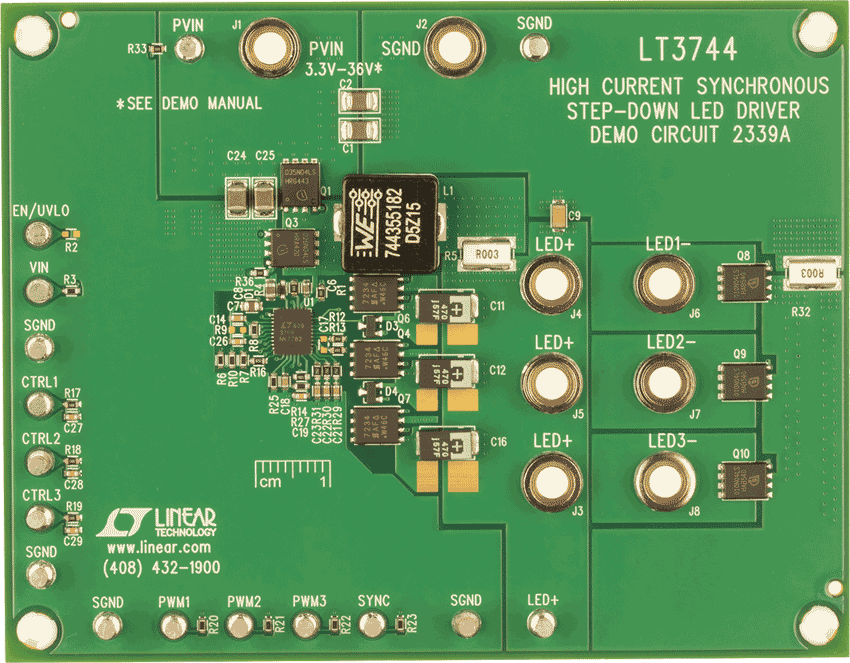

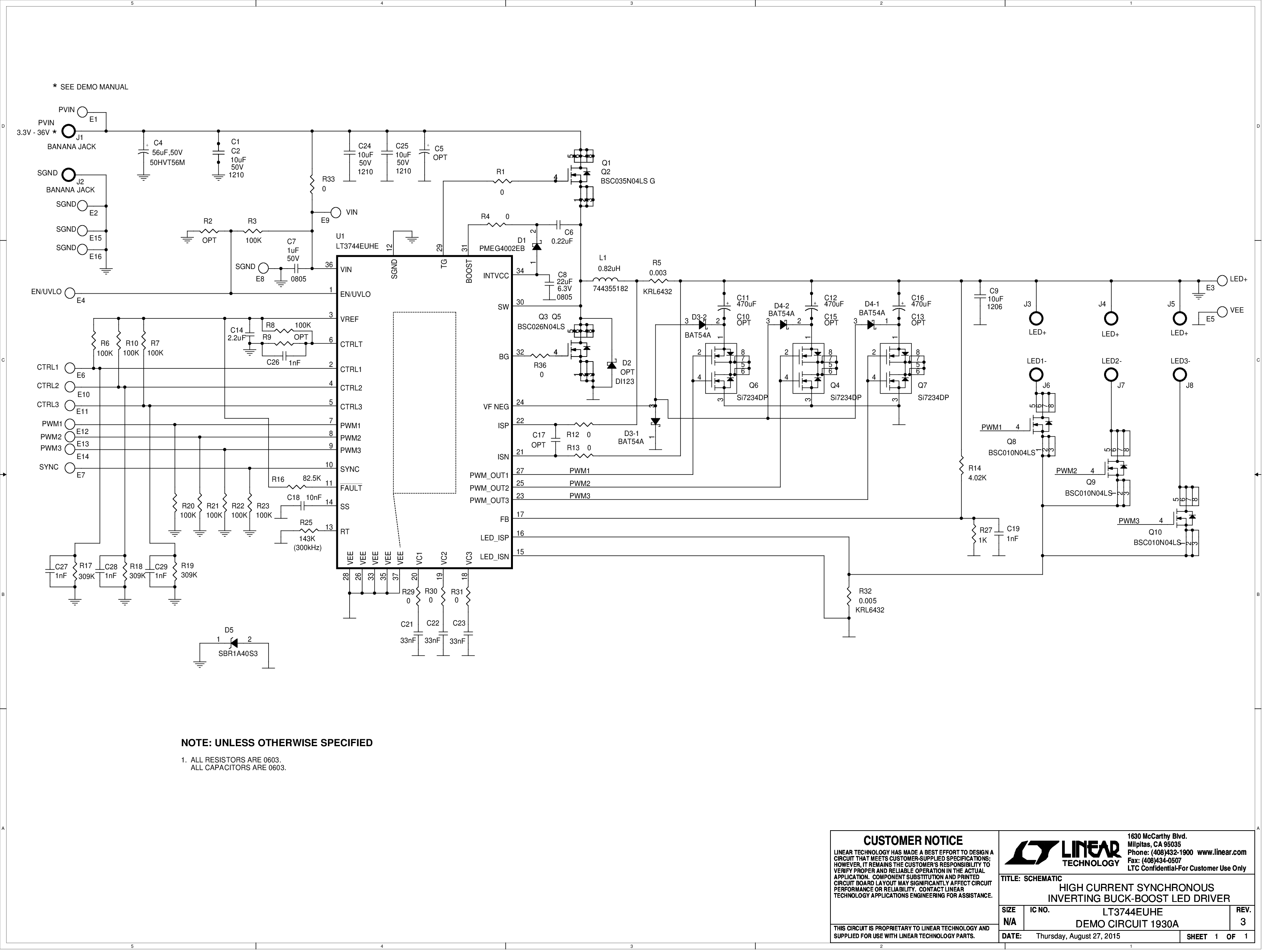

评估套件 (2)

参考资料

  • 查看全部 (10)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (2)
  • 技术文章 (6)
    • Document Type
    技术文章

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

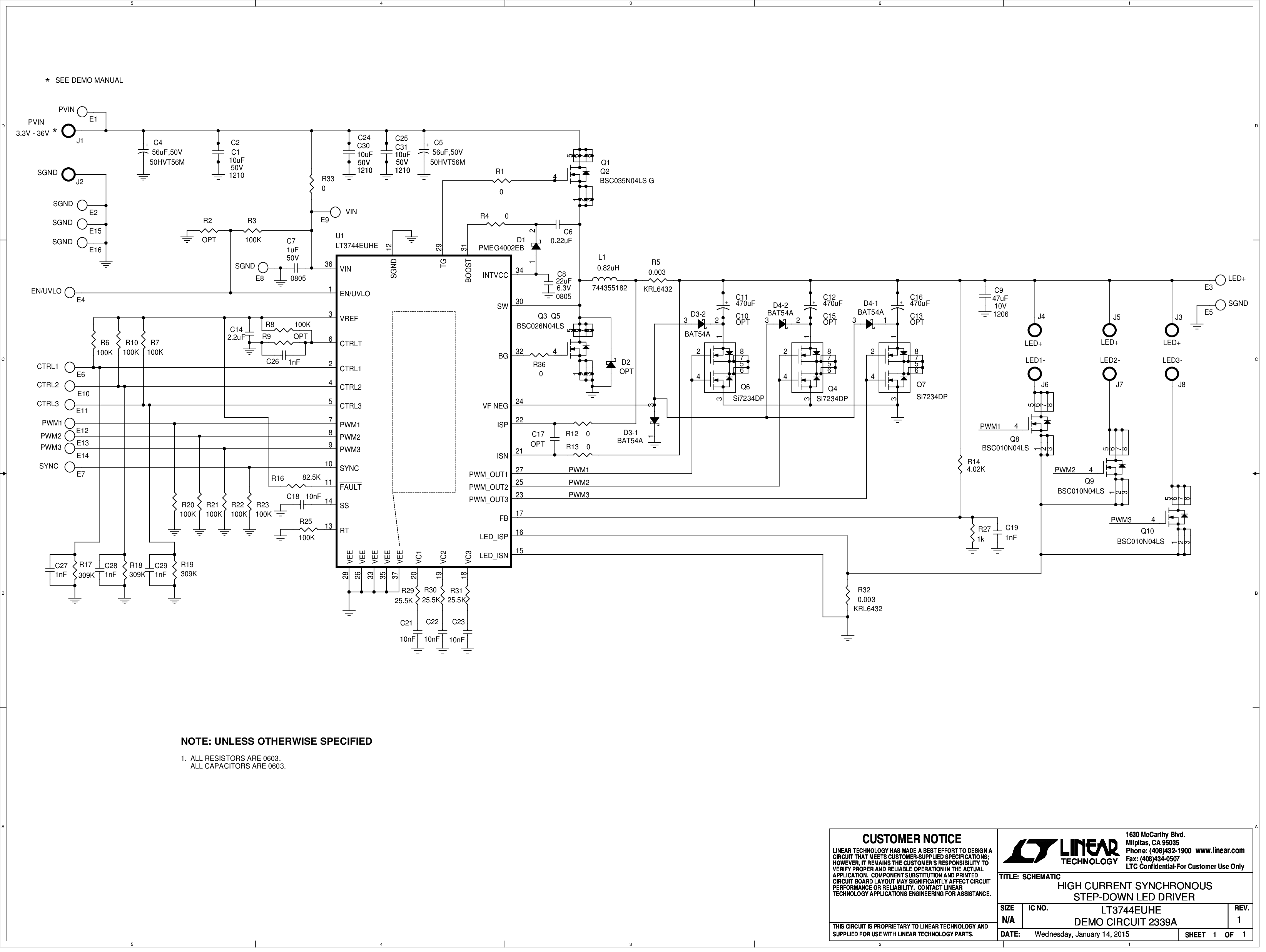

    LT3744 Demo Circuit - High Power Synchronous Step-Down LED Driver (5.5-36V to Up to 6V LEDs @ 20A)

    LTspice中提供以下器件型号：

    LT3744

    配套产品推荐

    LT3744 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LT3744EUHE#PBF 材料声明 质量和可靠性 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
    LT3744EUHE#TRPBF 材料声明 质量和可靠性 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
    LT3744IUHE#PBF 材料声明 质量和可靠性 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
    LT3744IUHE#TRPBF 材料声明 质量和可靠性 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)
    Wafer Fabrication Data R580 Reliability Data
