LT3710

量产

副端同步后置稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可在隔离式 DC/DC 转换器中产生一个稳定的辅助输出
  • 0.8V ±1.5% 准确度电压基准
  • 双路 N 沟道 MOSFET 同步驱动器
  • 高开关频率：达 500kHz
  • 可编程电流限制保护
  • 可编程软启动
  • 自动频率同步
  • 小外形 16 引脚耐热性能增强型 TSSOP 封装

LT®3710 是一款高效率降压型开关稳压器，用于在单副端绕组、多输出电源中提供辅助输出。

LT3710 可驱动双路同步 N 沟道 MOSFET 并实现高效率。通过采用前沿调制，该器件可运用主端峰值电流或电压模式控制良好地运作。它同步至变压器副端绕组的下降沿，并可在单端和双端隔离式电源转换器拓扑中使用。LT3710 纳入了一个高速运算放大器，以实现较佳的补偿和快速瞬态响应。用户可选的不连续导通模式能够改善轻负载效率。

LT3710 采用耐热性能增强型 TSSOP-16 裸露衬垫功率封装。

应用

  • 48V 隔离式 DC/DC 转换器
  • 多输出电源
  • 离线式转换器
LT3710
副端同步后置稳压器
Figure 1. Simplified Single Secondary Winding 3.3V and 1.8V Output Isolated DC/DC Converter Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 2
LTM8047
推荐用于新设计 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
LTM8048
推荐用于新设计 具 LDO 后置稳压器的 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC448A

LT3710EFE LT3781EG LTC1698EGN | 双路输出隔离电源，36V至72V输入，3.3VOUT @ 10A， 1.8/2.5VOUT (10A) 收缩..

立即购买 更多内容

产品详情

DC448A演示板适用于：

LT3710副端同步后置稳压器

LT3781自举启动双晶体管同步正激式控制器
DC448A
LT3710EFE LT3781EG LTC1698EGN | 双路输出隔离电源，36V至72V输入，3.3VOUT @ 10A， 1.8/2.5VOUT (10A) 收缩..

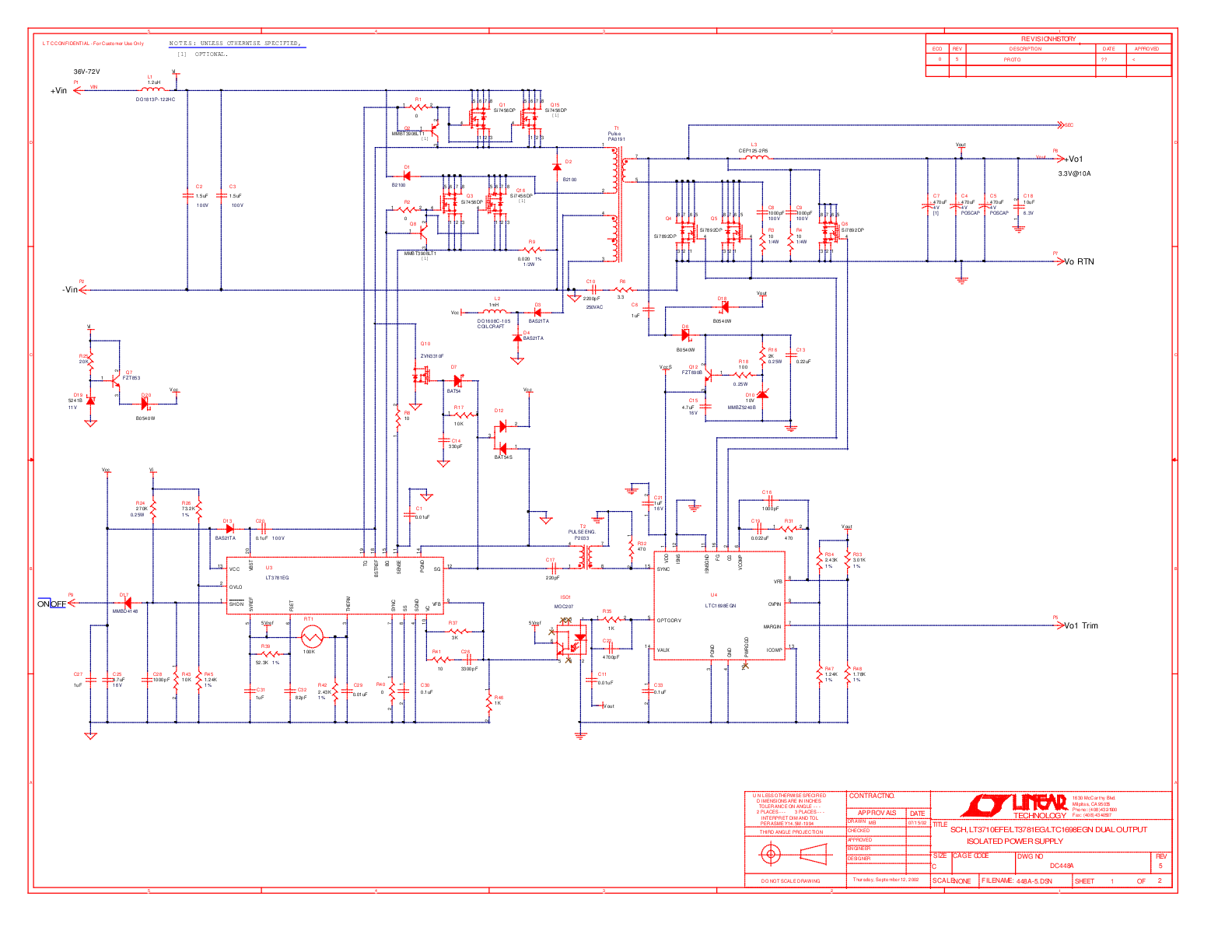

DC448A - Schematic
