概览

优势和特点

  • 300mA 降压型稳压器,每个通道可利用快速 NPN 电流源来驱动多达 10 个 LED

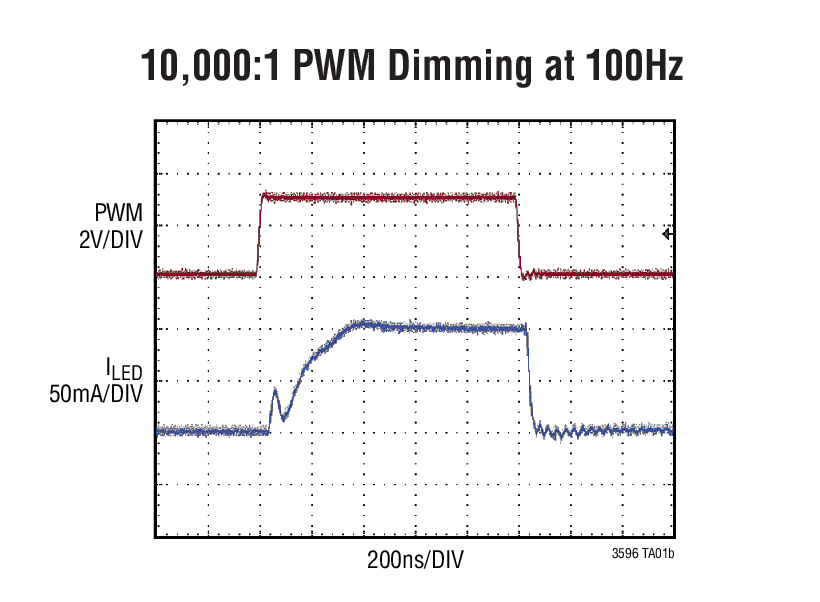

  • 适合于 <1μs 脉冲宽度的快速电流源 (在 100Hz 频率条件下提供 10,000:1 True Color PWM 调光)
  • 在停机模式中断接 LED
  • 用于提升效率的自适应 VOUT 控制
  • 6V 至 60V 输入电压范围
  • 准确度达 ±1.5% 的 LED 电流匹配
  • 外部电阻器用于设定每个通道的 LED 电流
  • 无需外部补偿
  • 可编程开关频率 (200kHz 至 1MHz)
  • 可同步至外部时钟
  • 开路、短路 LED 检测和报告
  • 可编程 LED 热降额和报告
  • 可编程温度保护

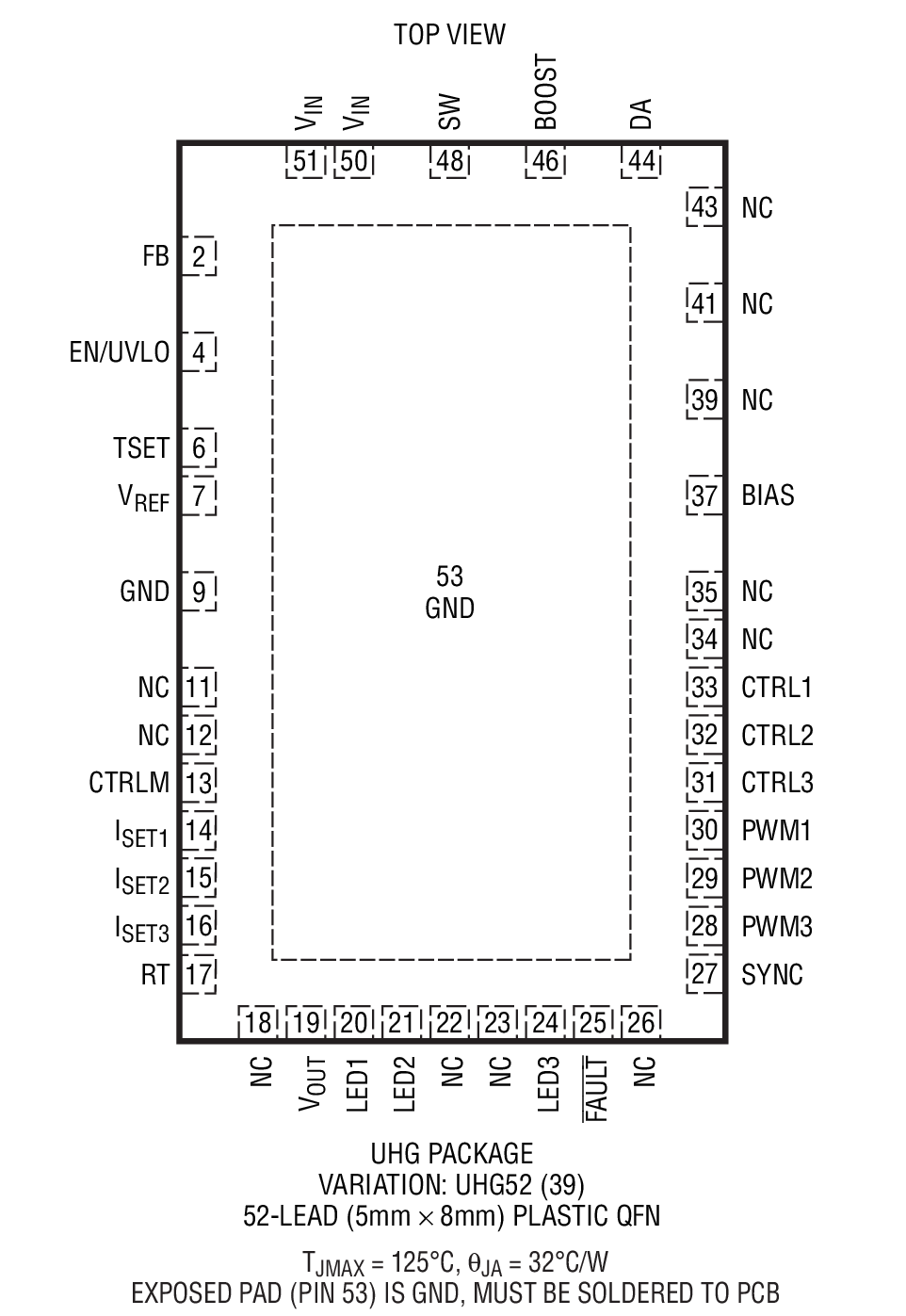

  • 具 0.6mm 高电压引脚间距的 5mm x 8mm 耐热性能增强型 QFN 封装

产品详情

LT®3596 是一款 60V 降压型 LED 驱动器。它在 100Hz 频率条件下实现了 10,000:1 的数字 PWM 调光,并可在每个通道中运用快速 NPN 电流源来驱动多达 10 个 LED。另外,也可以利用 CTRL1-3 引脚的模拟控制来实施 100:1 LED 调光操作。

降压开关频率可在 200kHz 至 1MHz 之间进行设置,也可以同步至一个外部时钟。LT3596 还在遵循制造商拟订的热降额规格的同时提供了最大 LED 亮度。降额温度通过在主控制引脚上布设一个负温度系数 (NTC) 电阻器来设置。

LT3596 对 VOUT 进行自适应控制,旨在实现最佳效率。该器件的其他特点包括:通道之间的 1.5% LED 电流匹配准确度、开路 LED 报告、短路 LED 引脚保护和报告、可编程 LED 电流和可编程温度保护。



应用

  • LED 广告牌和布告板
  • 单色、多色、全彩色 LED 显示器
  • 大屏幕显示器 LED 背面照明
  • 汽车、工业和医学显示器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

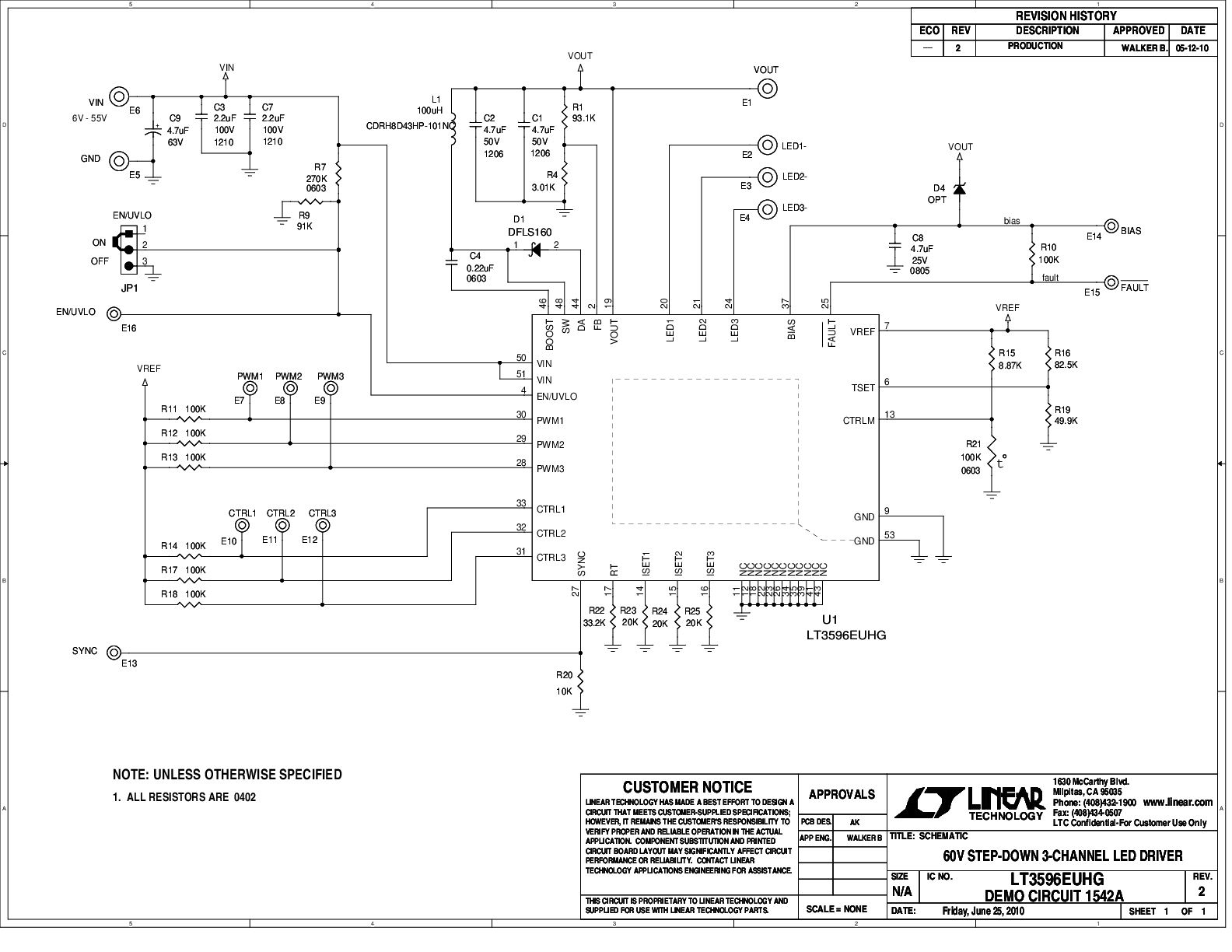

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

Models for the following parts are available in LTspice:

LT3596
