LT3492

量产

具 3000:1 PWM 调光比的三通道输出 LED 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • True Color PWM™ 调光可提供高达 3000:1 的调光比
  • 用于 PMOS LED 断接的内置栅极驱动器
  • 具 600mA、60V 内部开关的三个独立驱动器通道
  • 可工作于降压、升压、降压-升压模式
  • CTRL 引脚可在 10mV 至 100mV 的范围内准确地设定 LED 电流检测门限
  • 可调频率：330kHz 至 2.1MHz
  • 开路 LED 保护
  • 宽输入范围：
    • 工作电压范围为 3V 至 30V
    • 瞬变保护至 40V
  • 表面贴装型组件
  • 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装



LT®3492 是专为用作一个恒定电流源而设计的三通道输出 DC/DC 转换器，是驱动 LED 的理想选择。LT3492 可工作于降压、升压或降压-升压模式。LT3492 采用一种恒定频率、电流模式架构，因而在一个很宽的电源和输出电压范围内实现稳定操作。一个频率调节引脚允许用户在 330kHz 至 2.1MHz 的范围内设置开关频率，以优化效率和外部组件尺寸。

外部 PWM 输入在每个通道上提供了 3000:1 的 LED 调光控制。三个通道均具有内置栅极驱动器，用于驱动一个外部 LED 断接 P 沟道 MOSFET，从而提供了高调光范围。LT3492 每个通道的输出电流范围利用一个外部检测电阻器来设置。

CTRL 引脚用于调节 LED 电流，以实现模拟调光或过热保护功能。




Applications

  • RGB 照明
  • 广告牌和大型显示器
  • 汽车和航空电子照明
  • 恒定电流源


LT3492
具 3000:1 PWM 调光比的三通道输出 LED 驱动器

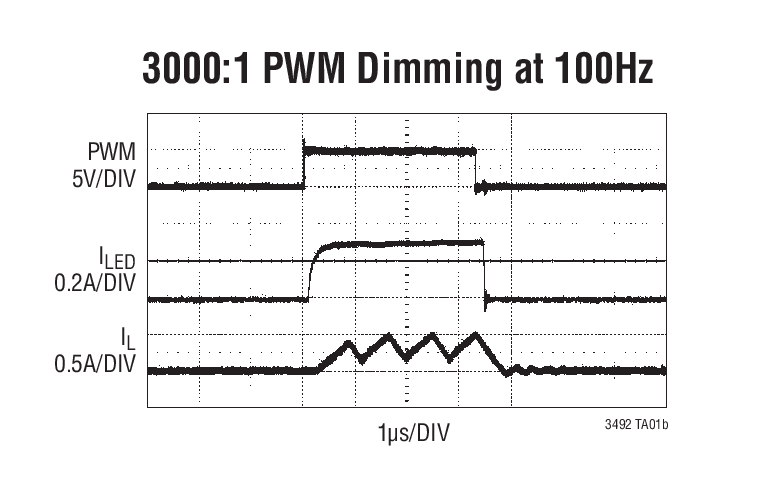

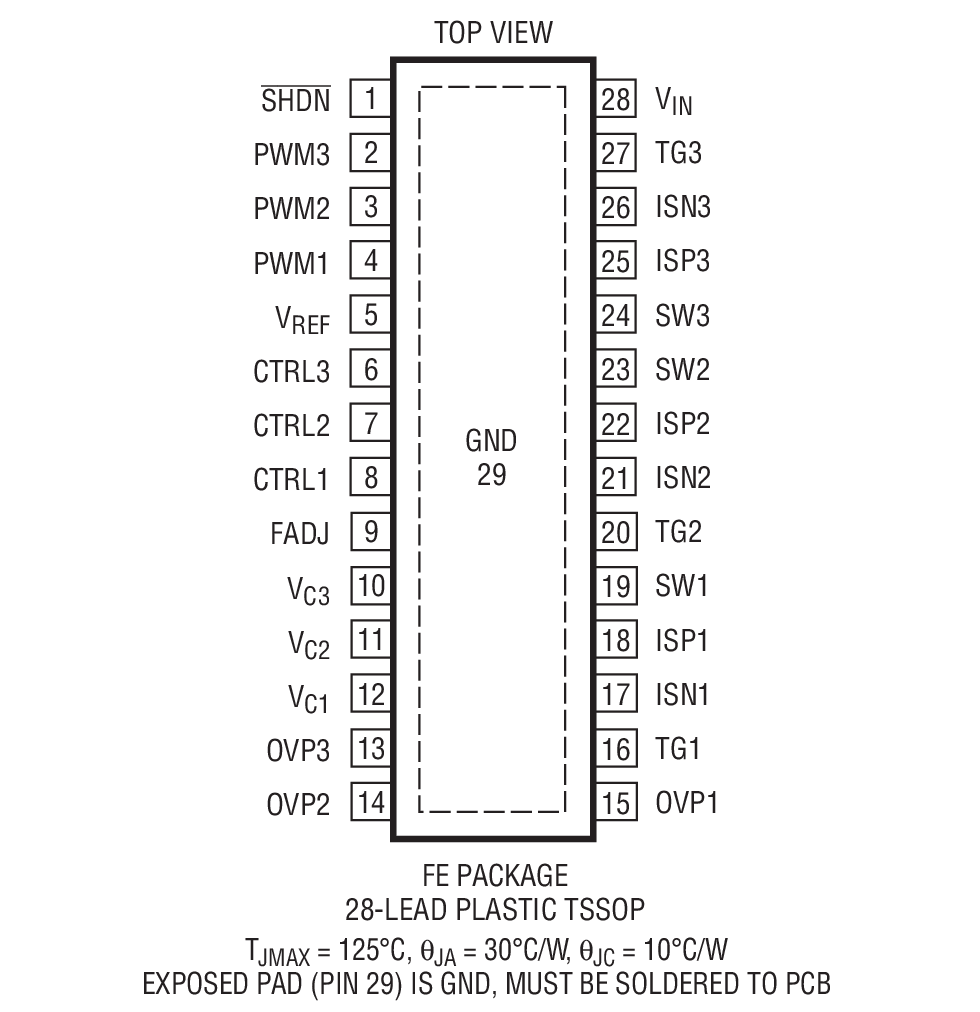

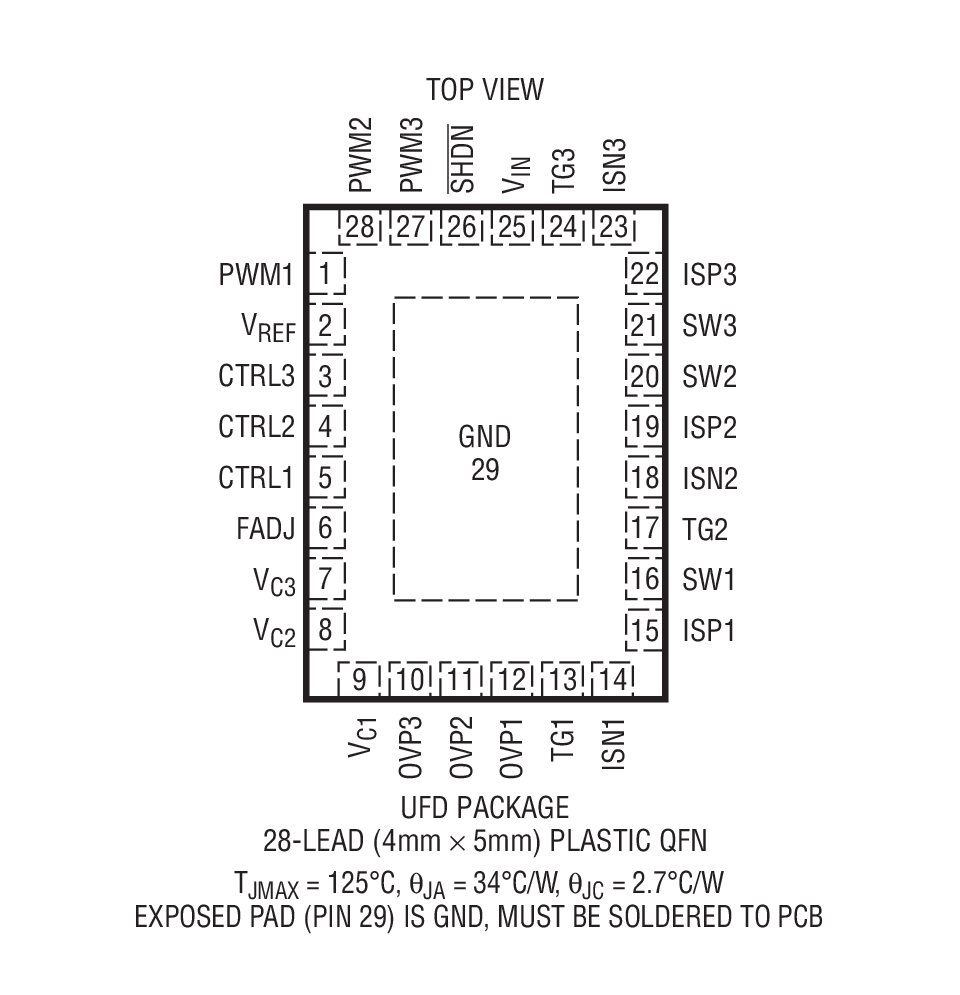

High Dimming Ratio Triple Output Buck-Mode LED Power Supply 3000:1 PWM Dimming at 100Hz Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
脉宽调制(PWM)和脉冲发生器 1
LTC6992-1
量产 TimerBlox : 电压控制型脉宽调制器 (PWM)
模数转换器(ADC) 1
LTC2991
推荐用于新设计 8 通道 I2C 电压、电流和温度监视器
数模转换器(DAC) 1
LTC2657
量产 具 10ppm/ºC 最大值基准的八通道 I2C 16 位轨至轨 DAC
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT3492
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1405A

LT3492EFE Demo Board | Boost/Buck-Boost Triple Output LED Driver, 8V ≤ VIN ≤ 40V, VLED = 54V @ 61mA (x3)

立即购买 更多内容

产品详情

Demonstration circuit 1405 is a Triple Boost or Buck/Boost LED Driver featuring the LT3492. The LT3492 is a triple output DC/DC converter designed to operate as current sources for driving LEDs using . Each of the three regulators on the demo board is independently operated. The board can be configured with either boost (default) or buck-boost mode; buck mode is not supported. The current for each output is 61mA in either mode.


The IC's input voltage range is 8V to 30V with 40V transient protection; however the LEDs input power source can be as high as 40V.  The overvoltage protection (open LED detect) is set at 58V. For a typical application with a LED voltage of 3.6V, each boost circuit can drive around 15 LEDs. Applications with different input voltages and load combinations can be demonstrated on this circuit with some board modifications.



DC1405A
LT3492EFE Demo Board | Boost/Buck-Boost Triple Output LED Driver, 8V ≤ VIN ≤ 40V, VLED = 54V @ 61mA (x3)

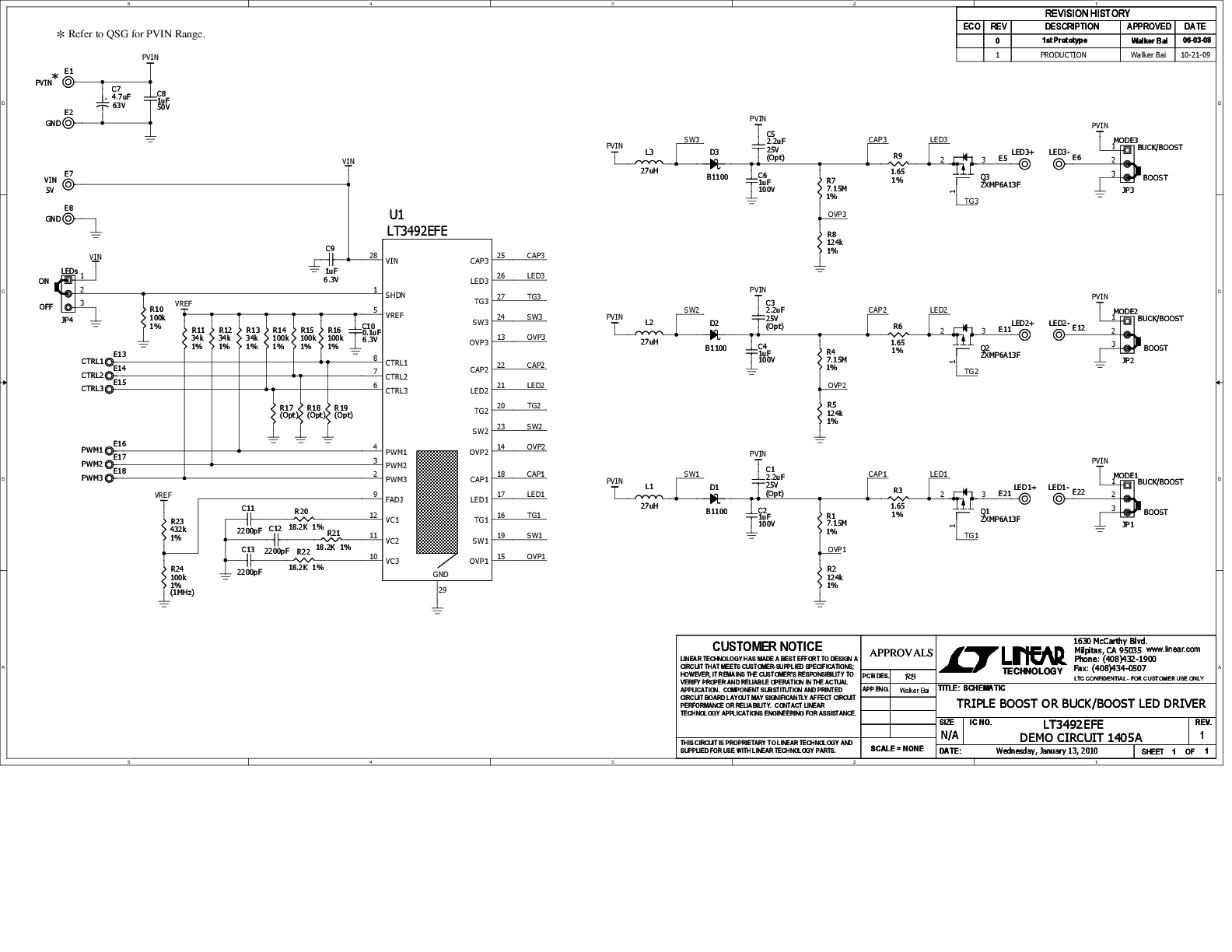

DC1405A - Schematic
