优势和特点
- 宽 (1000 : 1) PWM 调光范围 (无色偏)
- LED 驱动器的独立调光和停机控制
- 可从单节锂离子电池以 25mA 驱动多达 16 个白光 LED (每个驱动器负责驱动 8 个 LED)
- 可从 12V 电源以 100mA 驱动多达 16 个白光 LED (每个驱动器负责驱动 8 个 LED)
- ±3% LED 电流编程准确度
- 开路 LED 保护：36V 箝位电压
- 固定频率操作：高达 2.5MHz
- 宽输入电压范围：2.5V 至 24V
- 低停机电流：ICC < 1μA
- 过热保护
- 采用 (5mm x 3mm x 0.75mm) 16 引脚 DFN 和 16 引脚耐热增强型 TSSOP 封装
产品详情
LT®3486 是一款双通道升压型 DC/DC 转换器，专为从单节锂离子电池以恒定电流来驱动多达 16 个白光 LED 而设计 (每个转换器驱动 8 个串联的白光 LED)。LED 的串联连接提供了相等的 LED 电流，从而产生均匀的亮度。两个独立的转换器能够驱动不对称的 LED 串。
两个 LED 串的调光可通过各自的 CTRL 引脚进行独立控制。一个内部调光系统允许通过向各个 PWM 引脚馈送一个 PWM 信号来把调光范围扩展至高达 1000:1。LT3486 的工作频率可以利用一个外部电阻器设定在 200kHz 至 2.5MHz 的范围内。一个 200mV 的低反馈电压 (±3% 准确度) 最大限度地降低了电流设定电阻器中的功率损失，从而实现更佳的效率。其他的特点包括输出电压限制 (当 LED 断接时) 和过热保护功能。
LT3486 采用节省空间的 16 引脚 DFN (5mm x 3mm x 0.75mm) 和 16 引脚耐热增强型 TSSOP 封装。
应用
- 笔记本 PC 显示器
- 用于蜂窝电话的 LED 相机照明灯
- 汽车仪表盘照明
- 航空电子设备显示器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R458 Reliability Data3/22/2018
-

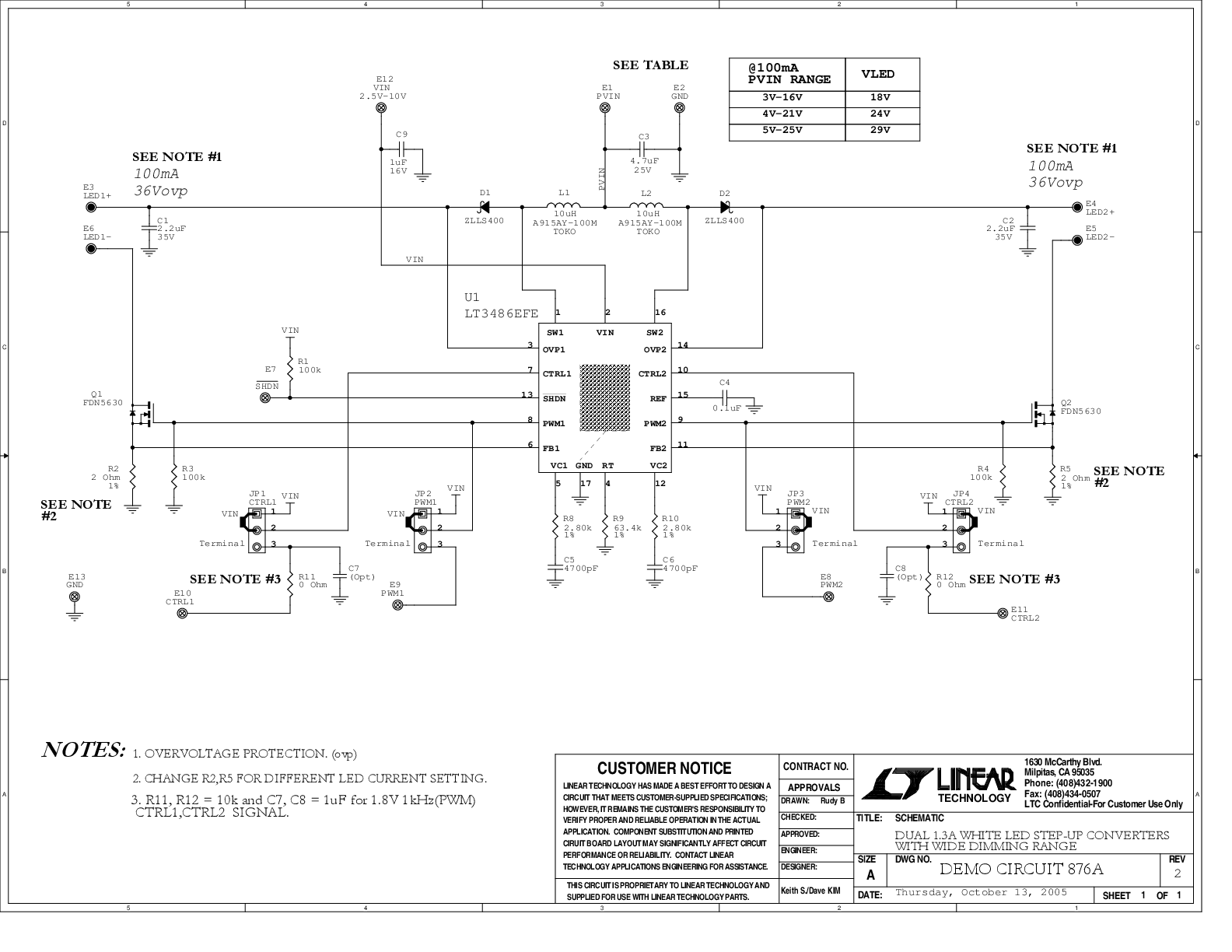

DC876A - Demo Manual9/24/2009
-
Dual Step-Up Converter Drives White LEDs with 1000:1 PWM Dimming6/1/2006 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3486
配套产品推荐
LT3486 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3486EDHC#PBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LT3486EDHC#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LT3486EFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3486EFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3486IFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3486IFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R458 Reliability Data |
