LT3483

内置肖特基二极管的负输出微功率 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 内部 40V 肖特基二极管
  • 一个反馈电阻器 (其它电阻器均集成于器件内部)
  • 内部 40V、200mA / 400mA 功率开关
  • 可产生至 –38V 的已调负输出
  • 低静态电流
    • 40uA (在运行模式)
    • < 1µA (在停机模式)
  • 低 VCESAT 开关:200mV/150mA
  • 宽输入范围:2.5V 至 16V
  • 采用小巧的表面安装型组件
  • 输出短路保护

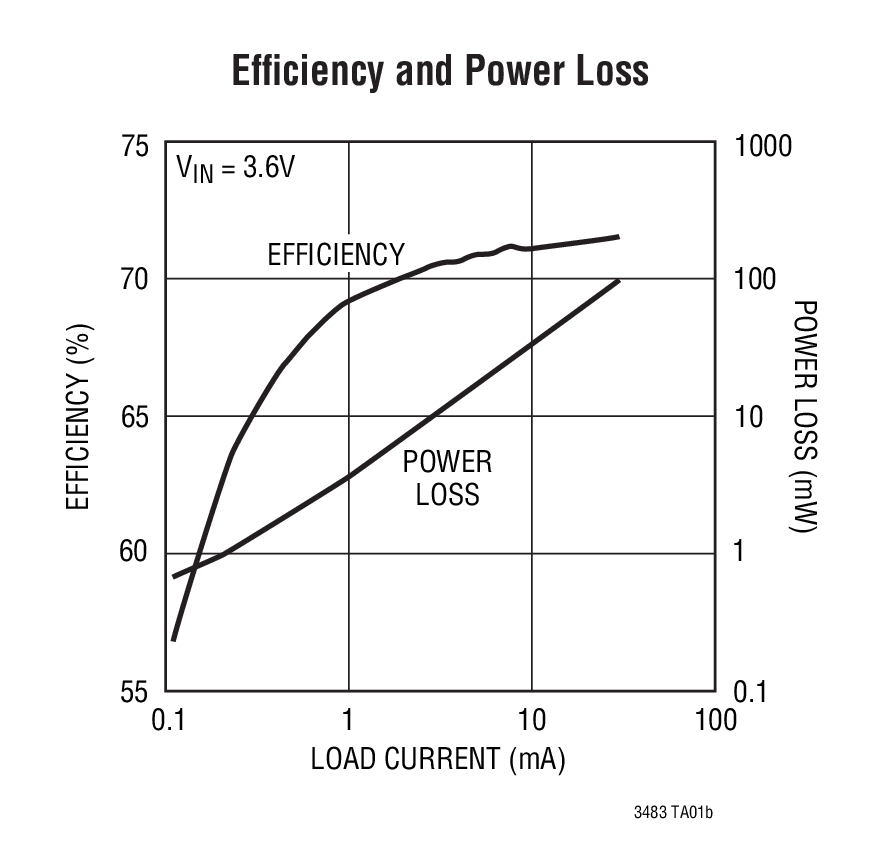

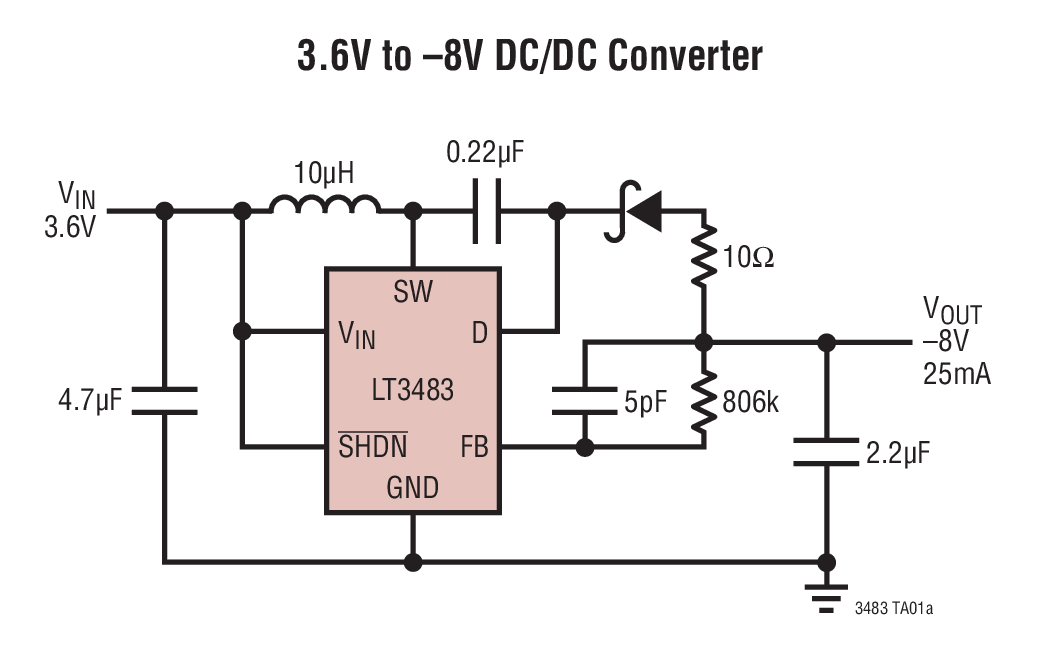

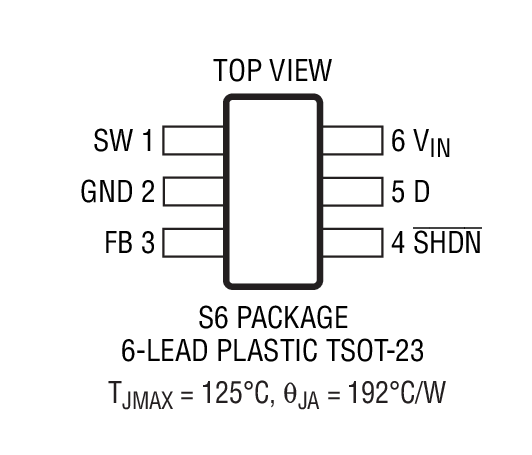

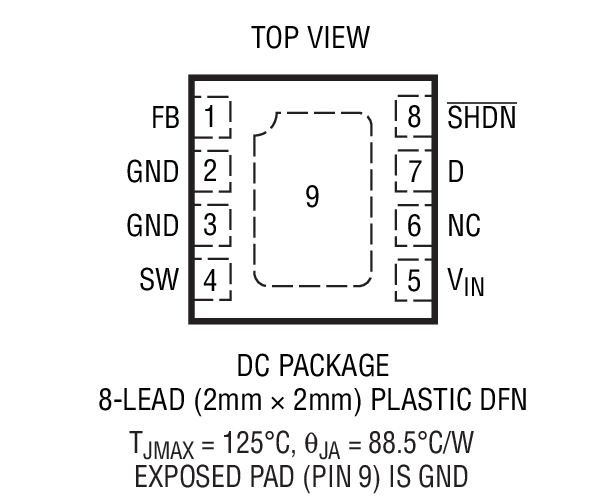

  • 采用 6 引脚 SOT-23 封装 (仅 LT3483) 和扁平 8 引脚 DFN (2mm x 2mm x 0.75mm) 封装



更多细节
show more Icon

LT®3483 / LT3483A 是一款具有集成肖特基二极管和一个反馈电阻器的微功率负输出 DC/DC 转换器。小封装尺寸、高集成度以及纤巧型表面安装组件的使用实现了小至 40mm2 的解决方案占位面积。该器件的静态电流在无负载条件下仅为 40µA,并可在停机模式中进一步减小至 0.1µA。一个限流固定截止时间控制电路可保存工作电流,从而在宽负载电流条件下实现了高效率。一个精确修整的 10µA 反馈电流实现了一个电阻器反馈,并且实际上免除了对输出进行反馈加载的需要。40V 开关使得能够在未使用昂贵变压器的情况下产生高达 –38V 的电压输出。LT3483 / LT3483A 的 300ns 低截止时间允许采用纤巧、扁平的电感器和电容器,以便在关注空间的便携式应用中实现占板面积和成本的较小化。




应用

  • LCD 偏压
  • 手持式计算器
  • 后备电池
  • 数码相机
  • OLED 偏压



产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3483AEDC#TRMPBF
  • HTML
  • HTML
LT3483AEDC#TRPBF
  • HTML
  • HTML
LT3483AIDC#TRMPBF
  • HTML
  • HTML
LT3483AIDC#TRPBF
  • HTML
  • HTML
LT3483EDC#TRMPBF
  • HTML
  • HTML
LT3483EDC#TRPBF
  • HTML
  • HTML
LT3483ES6#TRMPBF
  • HTML
  • HTML
LT3483ES6#TRPBF
  • HTML
  • HTML
LT3483IDC#TRMPBF
  • HTML
  • HTML
LT3483IDC#TRPBF
  • HTML
  • HTML
LT3483IS6#TRMPBF
  • HTML
  • HTML
LT3483IS6#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC801A

LT3483ES6 | 反相DC/DC转换器, VIN = 2.7V 至 12V,VOUT = –15V,VIN = 2.7V 至 4.2V, VOUT = –8V,IOUT = 8mA 至 40mA

zoom

DC801A

LT3483ES6 | 反相DC/DC转换器, VIN = 2.7V 至 12V,VOUT = –15V,VIN = 2.7V 至 4.2V, VOUT = –8V,IOUT = 8mA 至 40mA

LT3483ES6 | 反相DC/DC转换器, VIN = 2.7V 至 12V,VOUT = –15V,VIN = 2.7V 至 4.2V, VOUT = –8V,IOUT = 8mA 至 40mA

产品详情

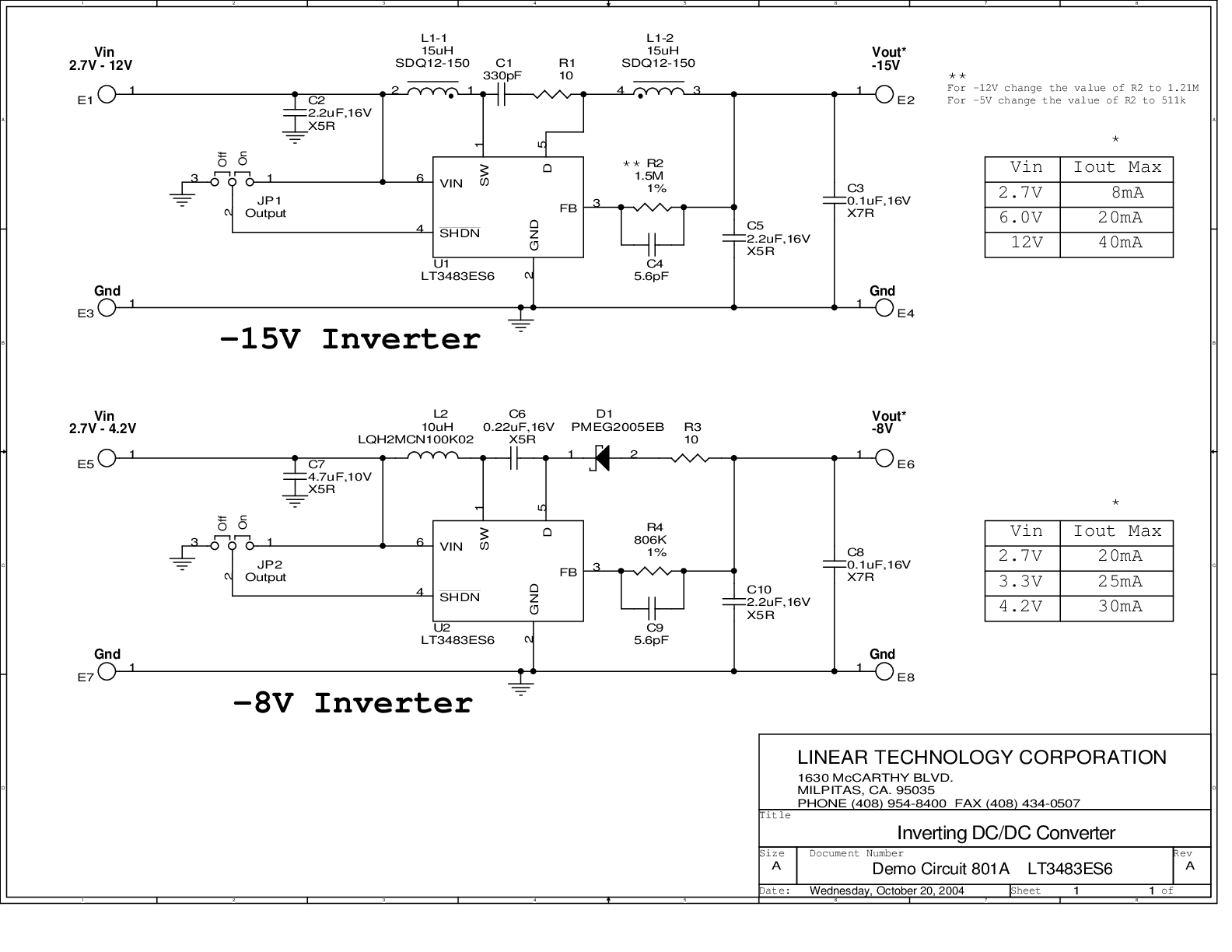

DC801A:LT3483集成肖特基二极管的反相微功率DC/DC转换器演示板。

reference details image

SCP-LT3483-EVALZ

LT3483 信号链评估板 | 反相μ电源 DC/DC 转换器

zoom

SCP-LT3483-EVALZ

LT3483 信号链评估板 | 反相μ电源 DC/DC 转换器

LT3483 信号链评估板 | 反相μ电源 DC/DC 转换器

产品详情

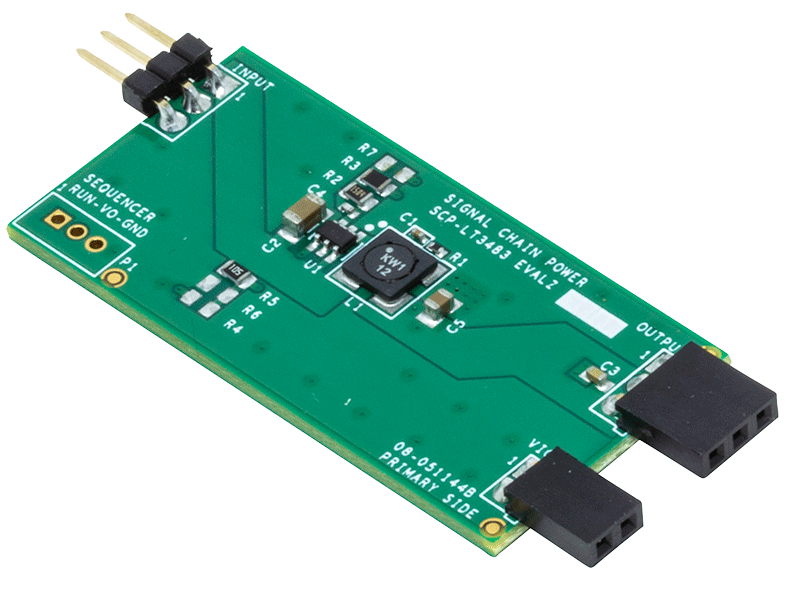

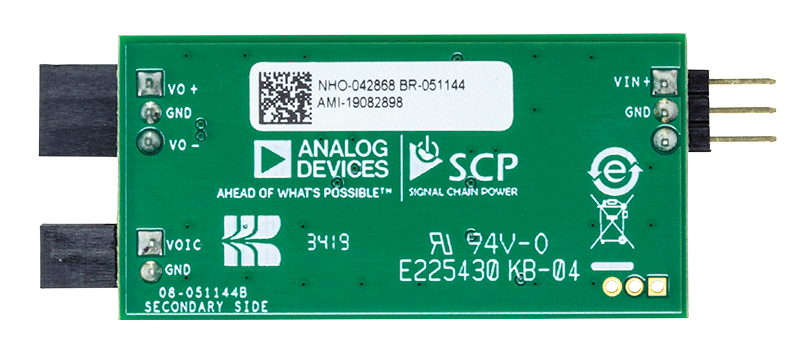

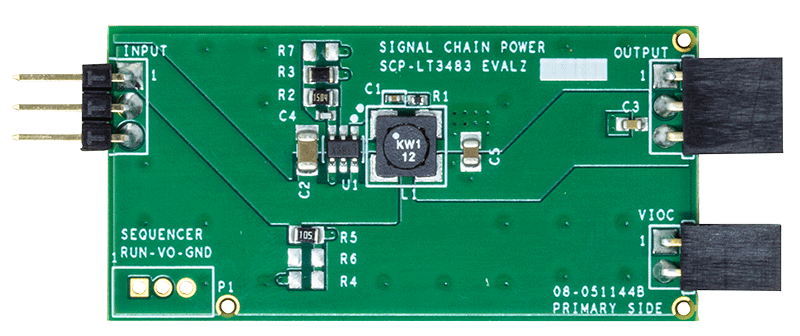

演示电路 SCP-LT3483-EVALZ 是配有 LT3483ES6 的反相转换器。该转换器在反向反激式拓扑中,使用双耦合电感器,从 2.7–12V 输入产生 –15V 电压,电流为 8mA 至 40mA 。
