概览

优势和特点

  • 双通道 100mV 轨至轨电流检测放大器
  • 宽输入电压范围：2.5V 至 25V
  • 3A、42V 内部开关
  • 高效功率转换：达 93%
  • 能够以降压、降压-升压或升压模式来驱动 LED
  • 利用外部电阻器来设定频率：200kHz 至 3.5MHz
  • 可编程软起动
  • 低 VCESAT 开关：0.3V/2.5A
  • 可提供正和负输出电压 (升压、负输出、SEPIC、反激)
  • 采用耐热增强型 20 引脚 (4mm x 4mm) QFN 和 20 引脚 TSSOP 封装

产品详情

LT®3477 是一款具有双通道轨至轨电流检测放大器和一个内部 3A、42V 开关的电流模式、3A DC/DC 升压型转换器。它集成了一个传统的电压反馈环路和两个独特的电流反馈环路，旨在起一个恒定电流、恒定电压源的作用。两个电流检测电压均被设定为 100mV，并可采用 IADJ1 和 IADJ2 引脚进行独立调节。可在典型应用中实现高达 93% 的效率。LT3477 具有一种可编程软起动功能，用于限制启动期间的电感器电流。误差放大器的两个输入均可从外部获得，从而提供了正和负输出电压 (升压、负输出、SEPIC、反激)。利用一个外部电阻器可将开关频率设置在 200kHz 至 3.5MHz 的范围内。

LT3477 采用耐热增强型 20 引脚 (4mm x 4mm) QFN 和 20 引脚 TSSOP 封装，从而为恒定电压和恒定电流应用提供了一个完整的解决方案。


应用

  • 高功率 LED 驱动器
  • DSL 调制解调器
  • 分布式电源
  • 采用输入 / 输出电流限制的升压、SEPIC、负输出、反激式转换器
  • 恒定电压、恒定电流源

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

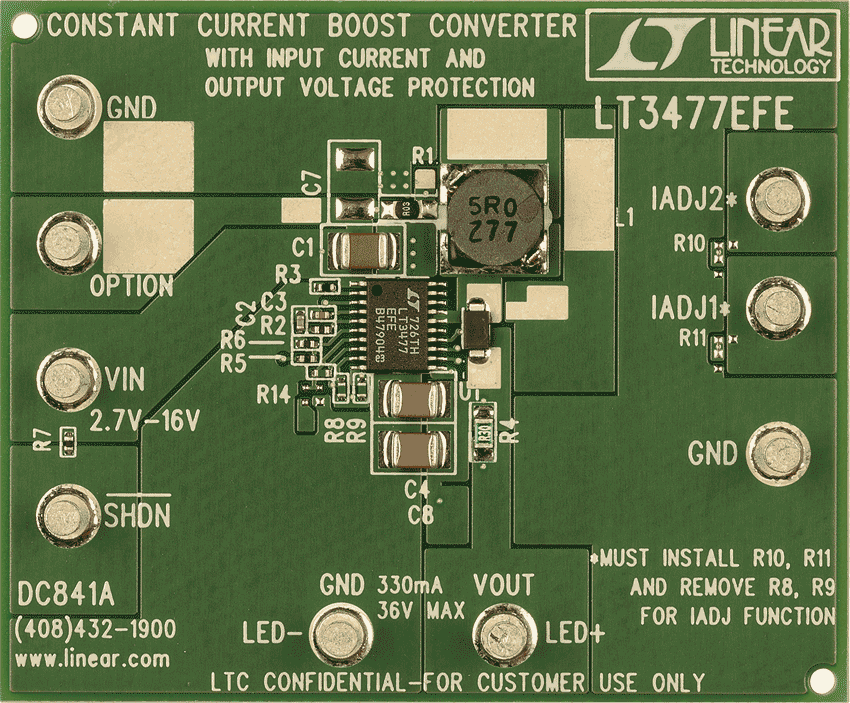

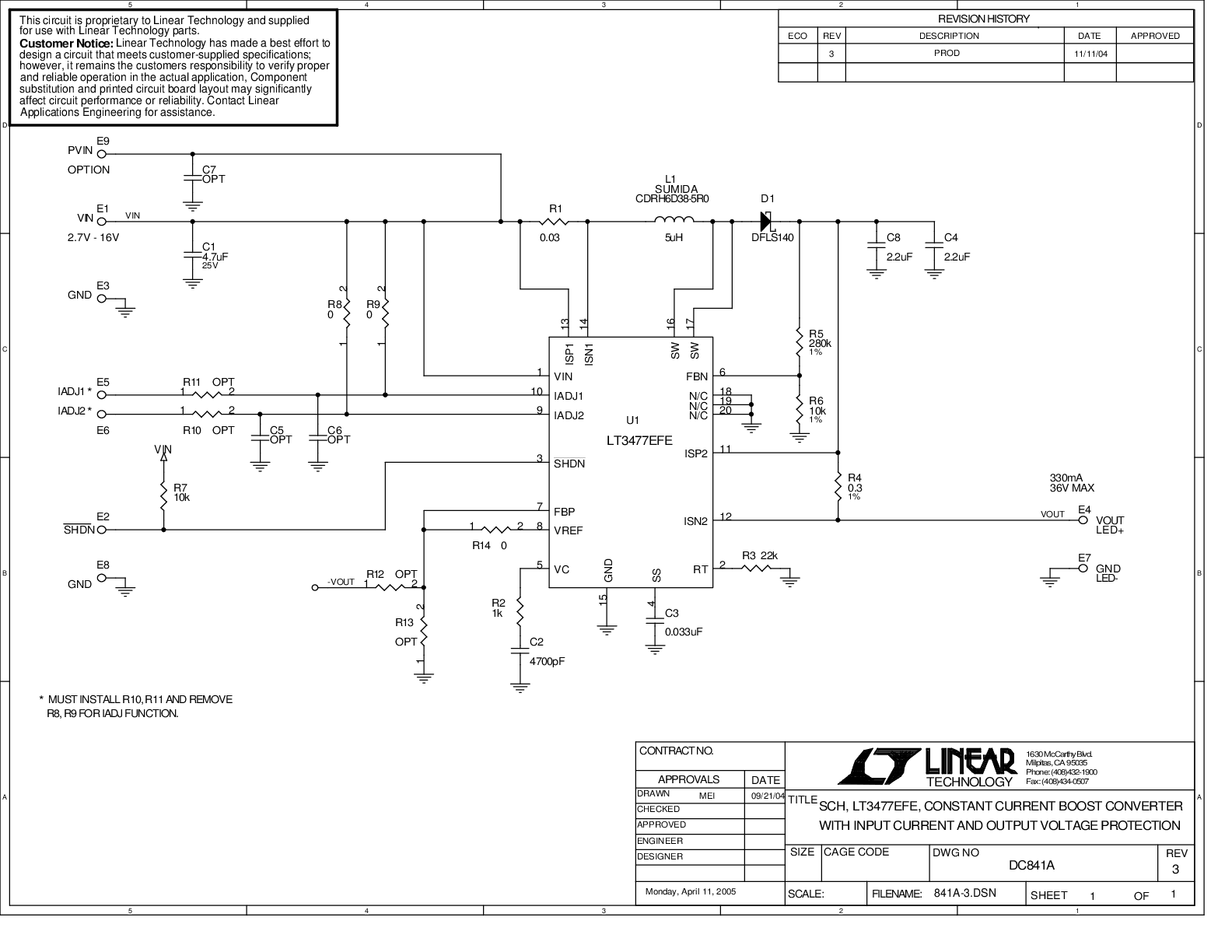

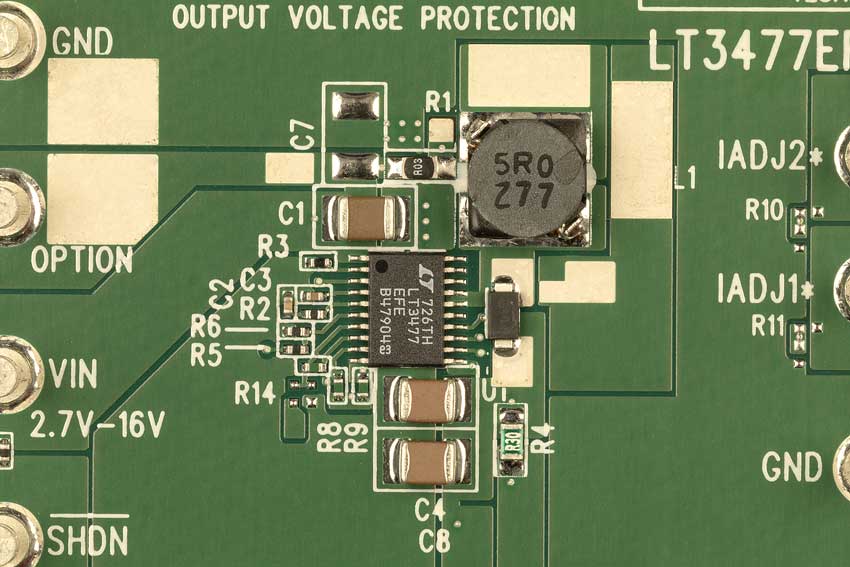

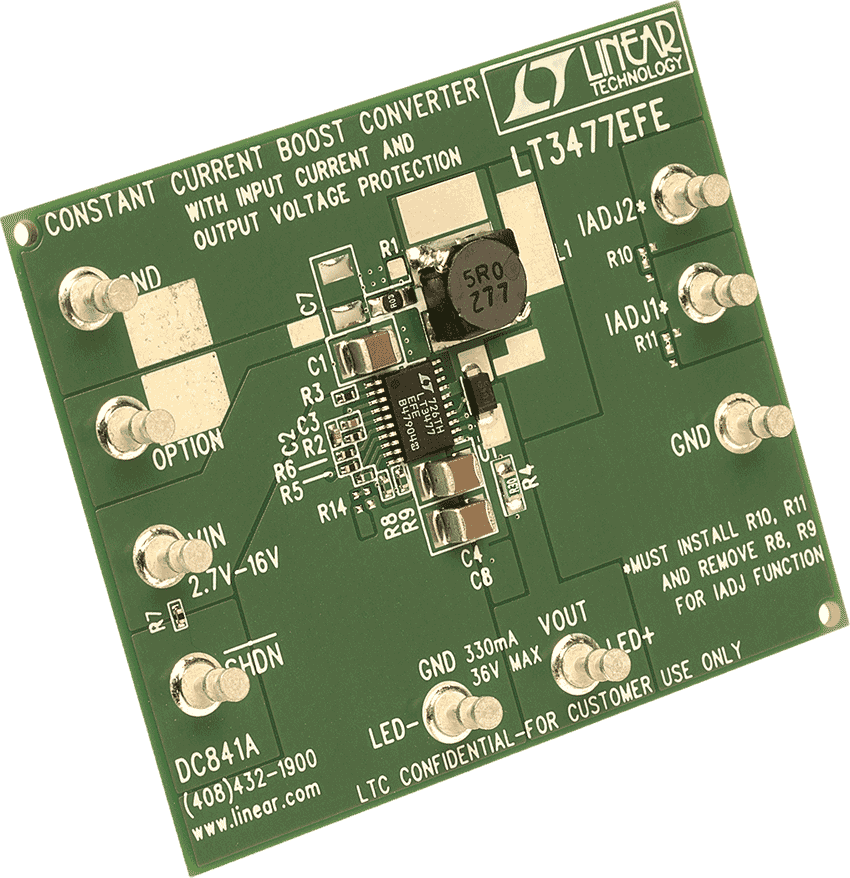

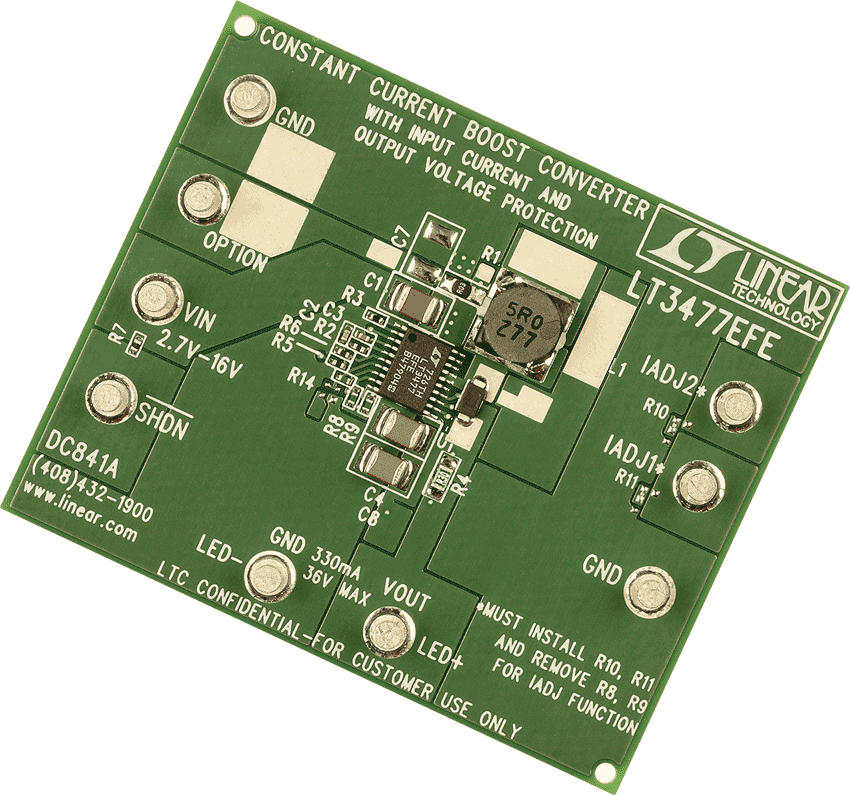

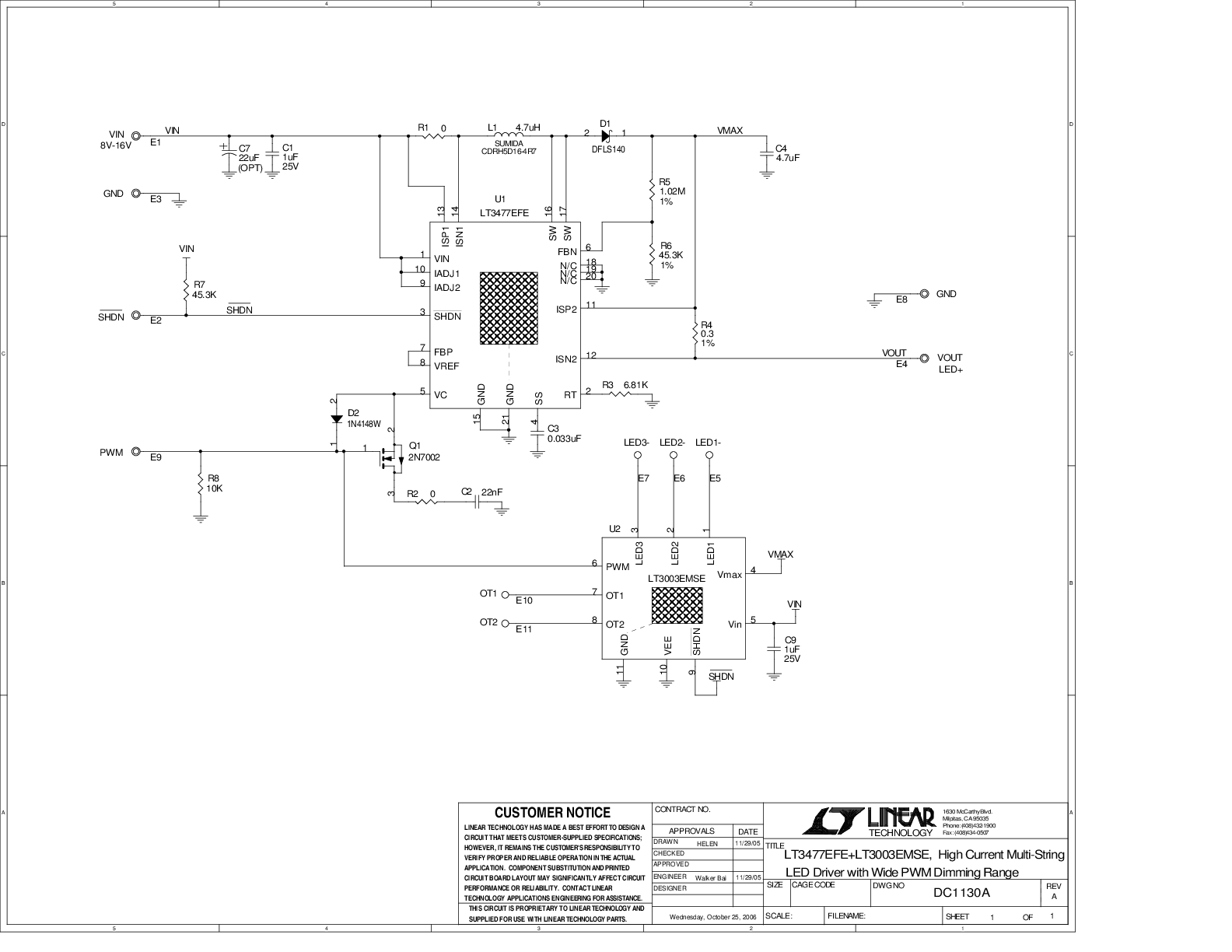

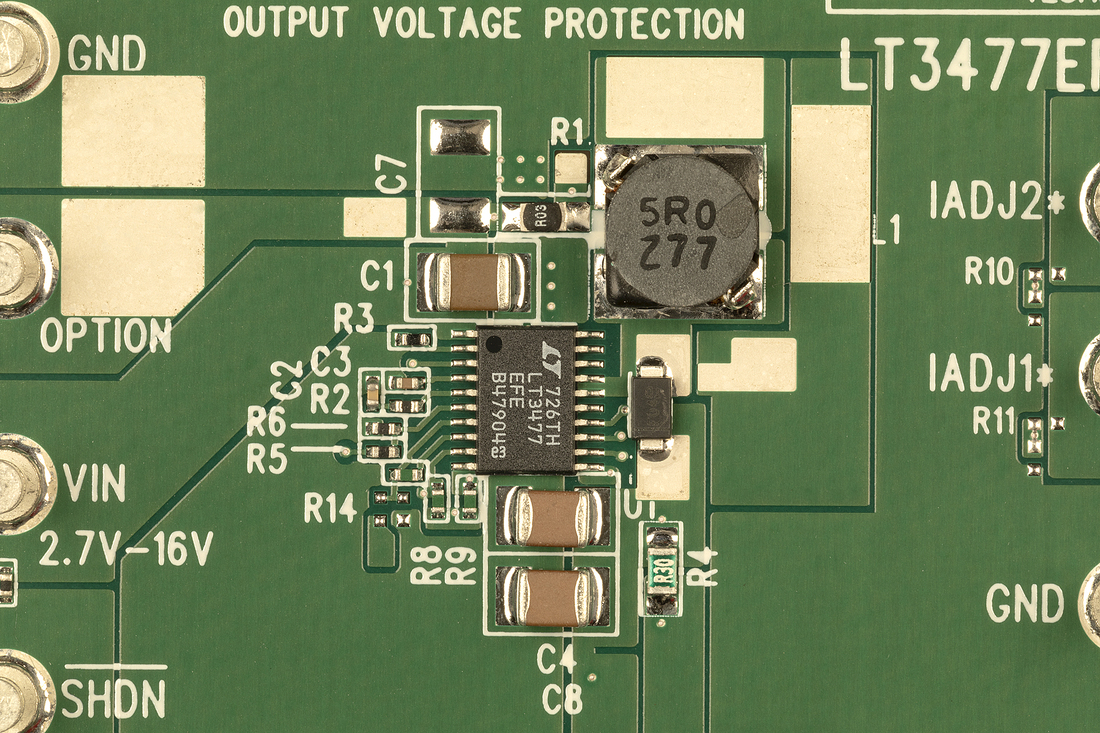

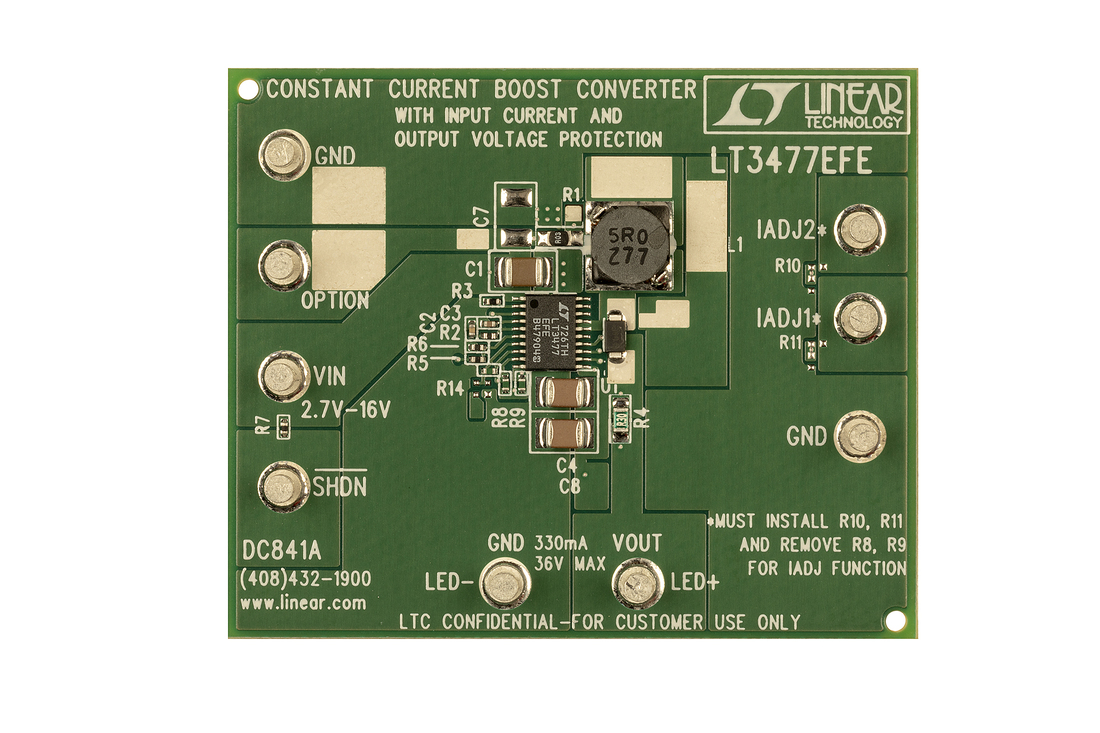

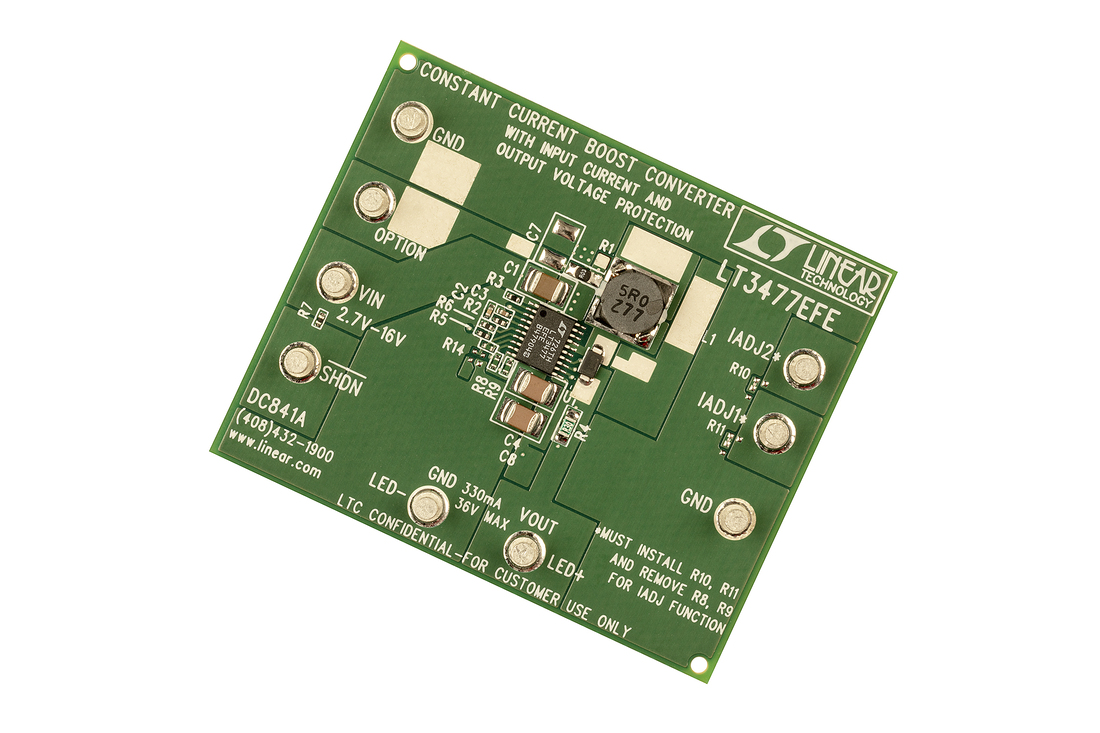

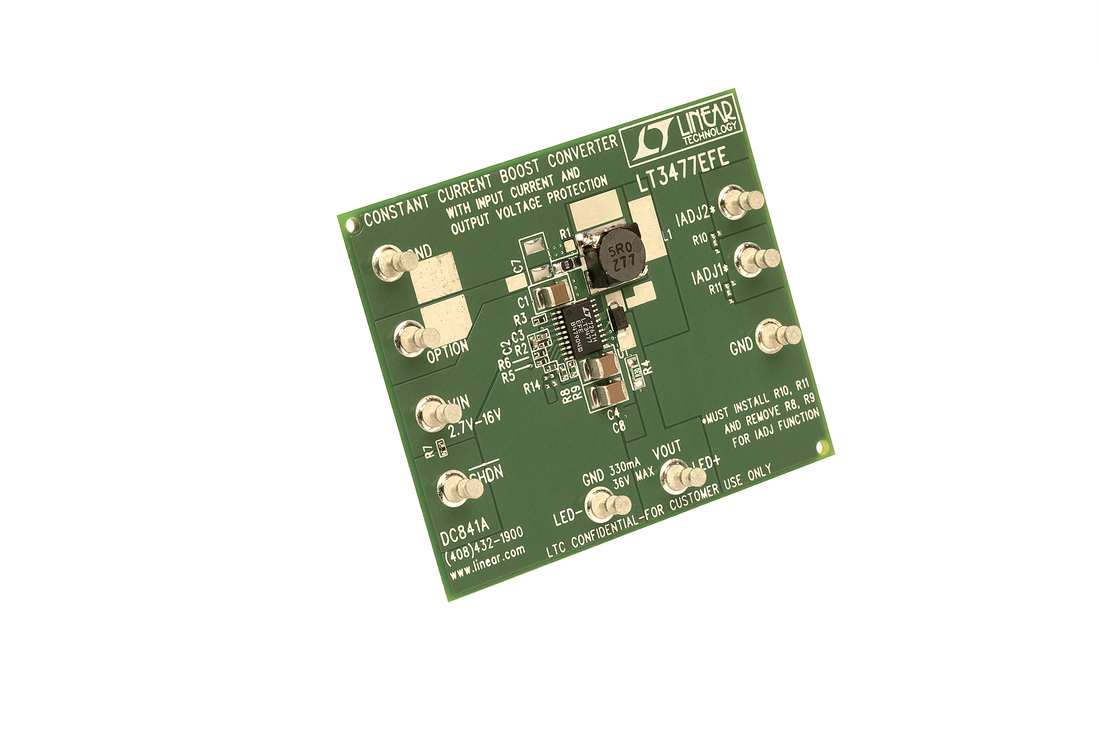

评估套件 (2)

参考资料

  • 查看全部 (7)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (2)
  • 设计笔记 (1)
  • 技术文章 (2)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

    LT3477 Demo Circuit - 3A, Monolithic Boost LED Driver DC/DC Converter (5V to string of 8 3.5V LEDs @ 330mA)

    LTspice中提供以下器件型号：

    LT3477

    配套产品推荐

    LT3477 配套产品

    推荐 使用的振荡器

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LT3477EFE#PBF 材料声明 质量和可靠性 20-Lead TSSOP w/ EP
    LT3477EFE#TRPBF 材料声明 质量和可靠性 20-Lead TSSOP w/ EP
    LT3477EUF#PBF 材料声明 质量和可靠性 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LT3477EUF#TRPBF 材料声明 质量和可靠性 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LT3477IFE#PBF 材料声明 质量和可靠性 20-Lead TSSOP w/ EP
    LT3477IFE#TRPBF 材料声明 质量和可靠性 20-Lead TSSOP w/ EP
    LT3477IUF#PBF 材料声明 质量和可靠性 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    LT3477IUF#TRPBF 材料声明 质量和可靠性 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
    Wafer Fabrication Data R303 Reliability Data

    PCN-PDN信息

    Select a model from the dropdown below to subscribe to PCN/PDN notifications and view past notifications as well.

    Select Model for PCN Information
    • LT3477EFE#PBF 量产
    • LT3477EFE#TRPBF 量产
    • LT3477EUF#PBF 量产
    • LT3477EUF#TRPBF 量产
    • LT3477IFE#PBF 量产
    • LT3477IFE#TRPBF 量产
    • LT3477IUF#PBF 量产
    • LT3477IUF#TRPBF 量产
