概览
优势和特点
- True Color PWM™ 调光可提供高达 1000:1 的调光比 (在升压模式)
- 采用高压侧检测的 LED 电流调节
- VADJ 引脚可在 10mV 至 120mV 的范围内准确地设定 LED 电流检测门限
- 具 1.5A、36V 内部 NPN 开关的 4 个独立驱动器通道
- 频率调节引脚：200kHz 至 2MHz
- 高效率转换：达 96%
- 开路 LED 保护
- 低停机模式电流 <10µA
- 宽 VIN 范围：2.8V 至 16V
- 耐热增强型 38 引脚 5mm x 7mm QFN 封装
产品详情
LT®3476 是一款四通道输出 DC/DC 转换器，专为用作一个驱动高电流 LED 的恒定电流源而设计。固定频率、电流模式架构可在一个很宽的电源和输出电压范围内实现稳定的运作。一个频率调节引脚允许用户在 200kHz 至 2MHz 的范围内设置开关频率，以优化效率和外部组件尺寸。
LT3476 在 LED 的高压侧检测输出电流。高压侧电流检测是灵活性较高的 LED 驱动方案，可提供降压、升压或降压-升压型配置。在 105mV 的全标度值条件下，将每个电流监视器门限的准确度修整至 2.5% 以内。用户能够利用一个外部检测电阻器来设置每个通道的输出电流范围。4 个稳压器均由对应通道的 PWM 信号来独立操作。该 PWM 功能可精准地调节 LED 信号源的混色或调光比。可实现高达 1000:1 的调光比。
应用
- RGGB 照明
- 汽车和航空电子照明
- TFT LCD 背面照明
- 恒定电流源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

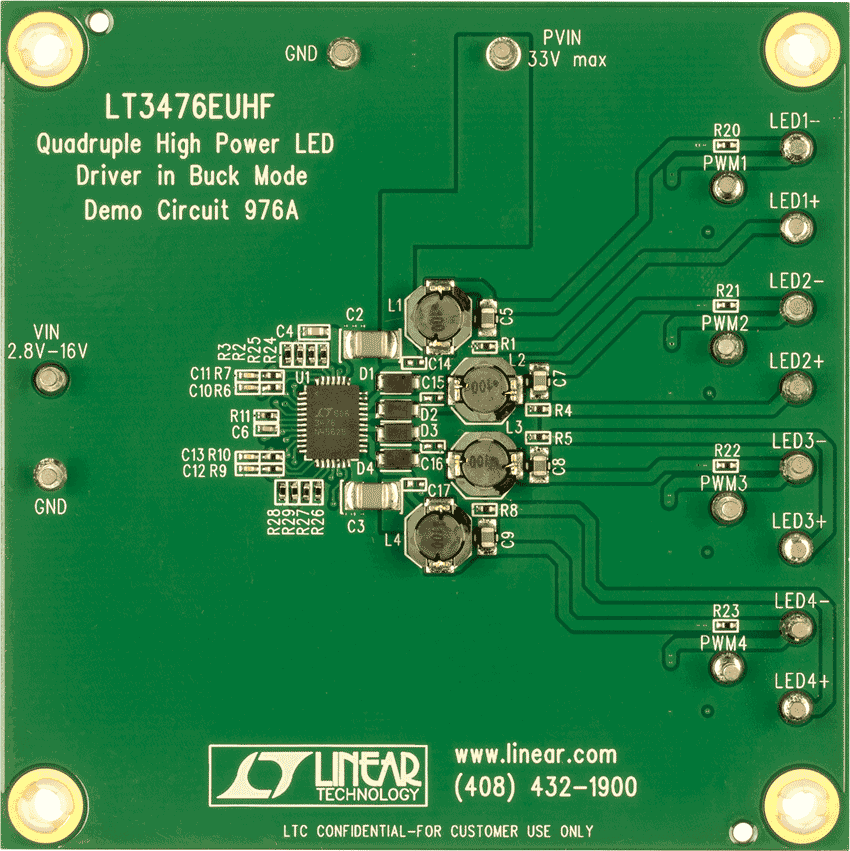

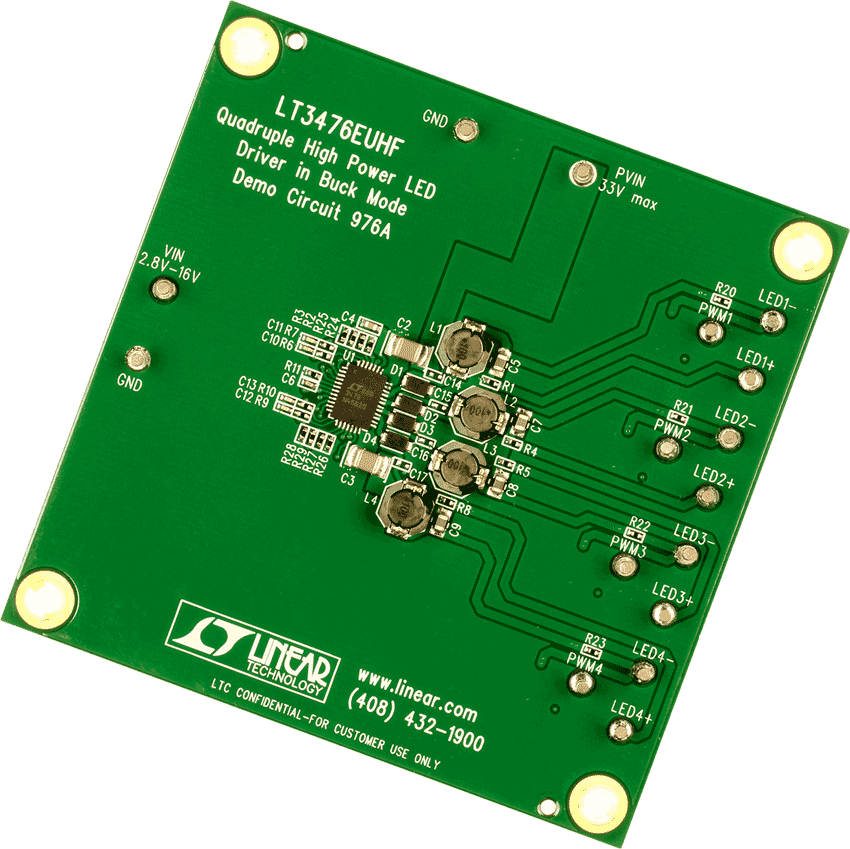

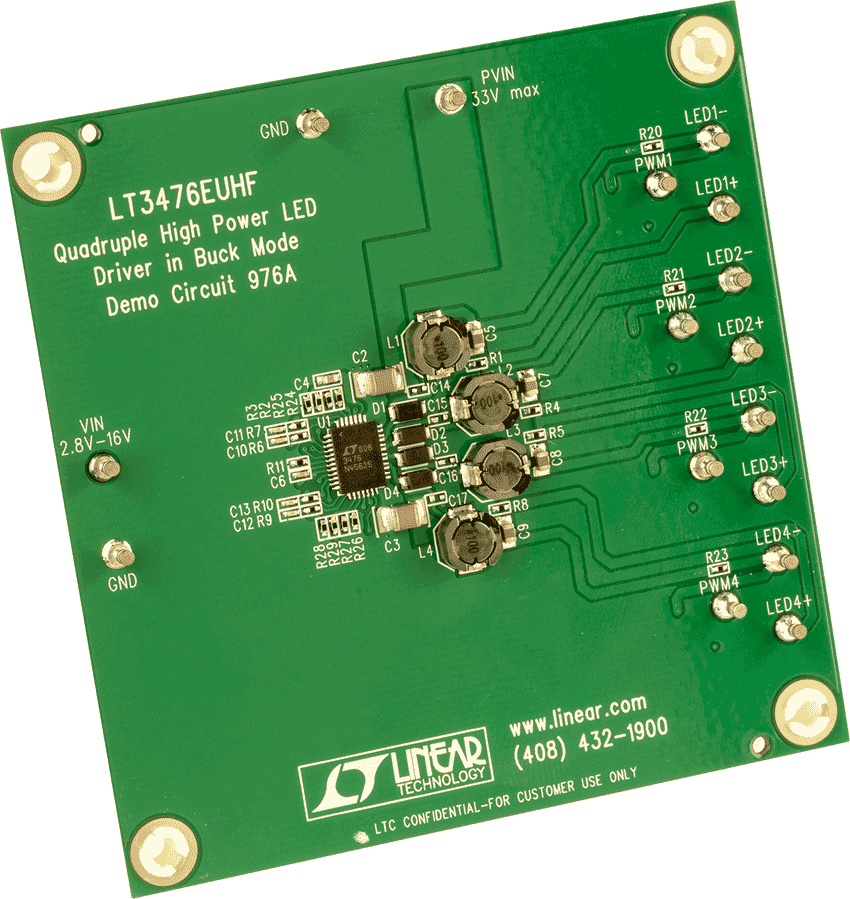

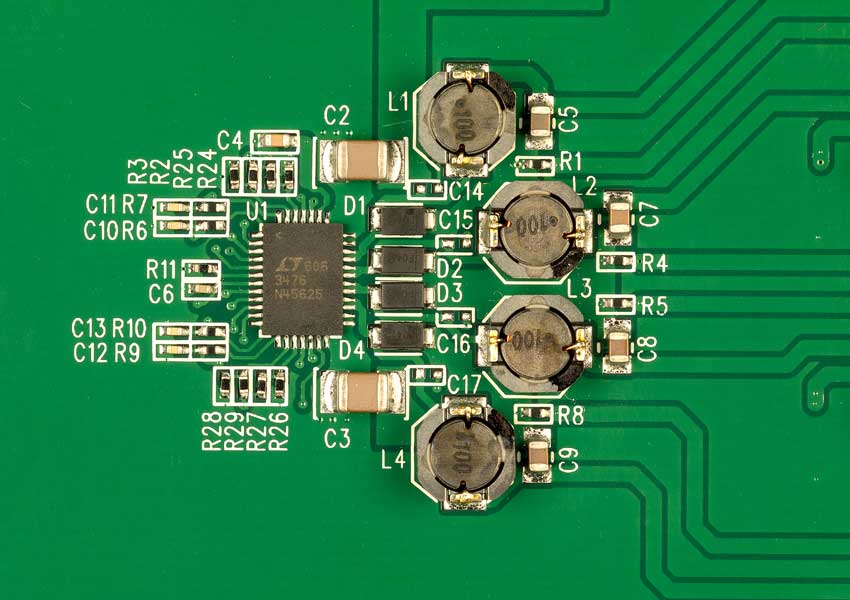

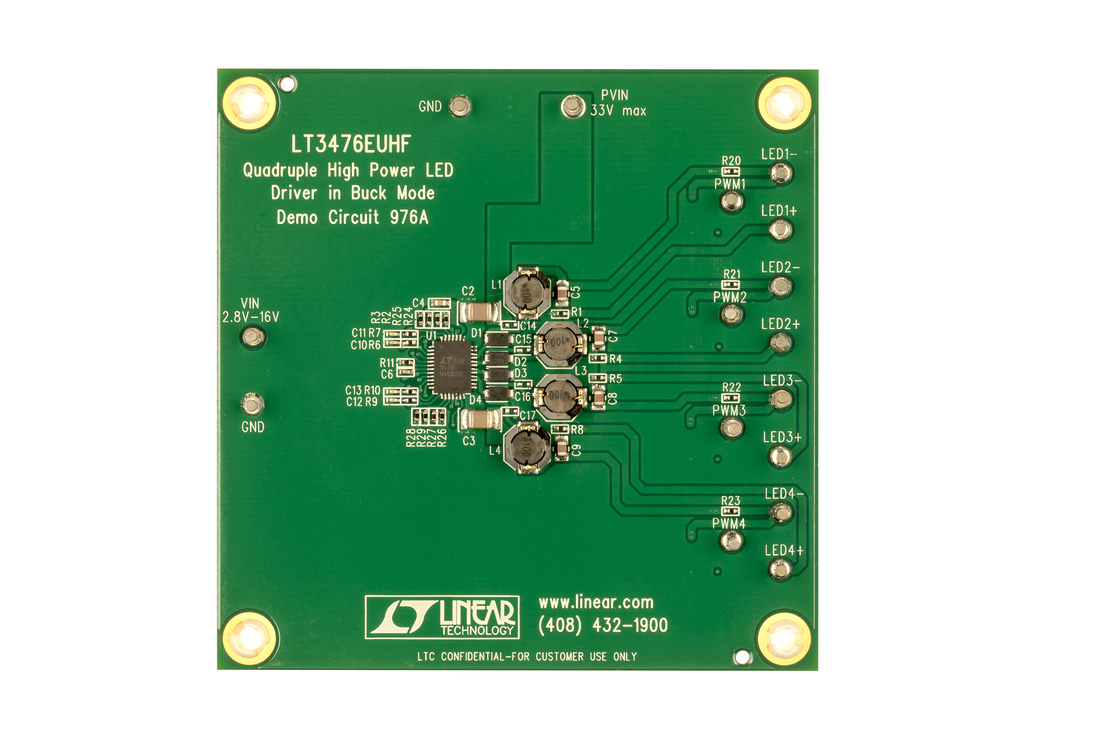

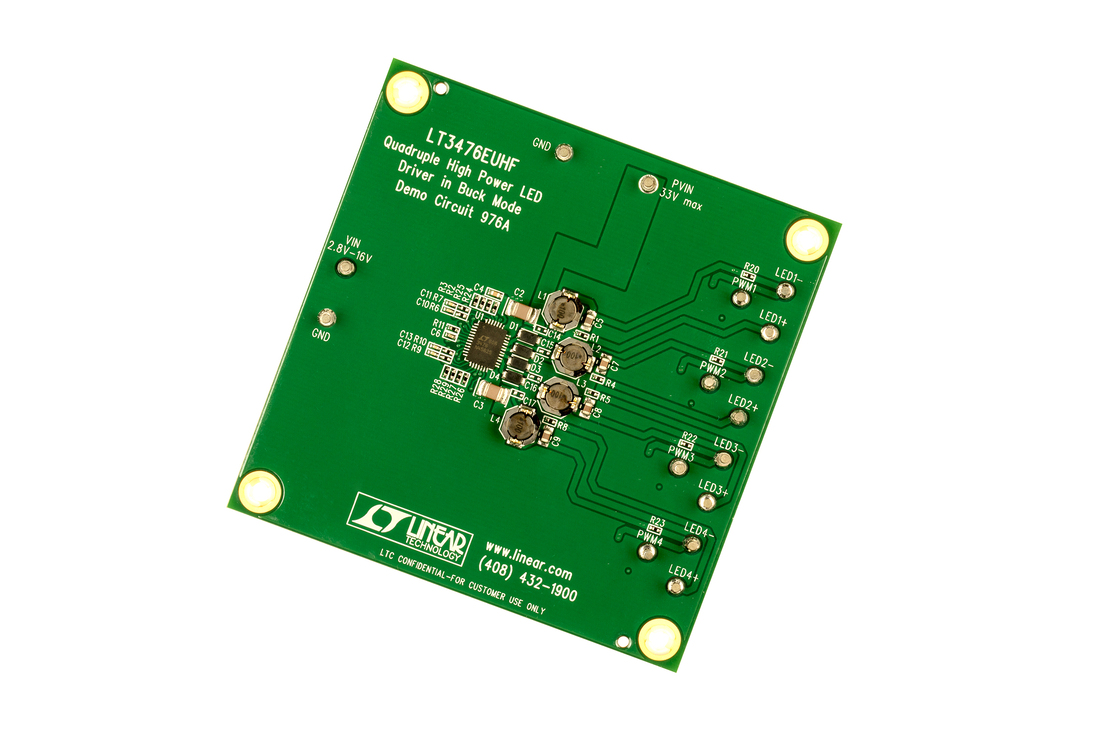

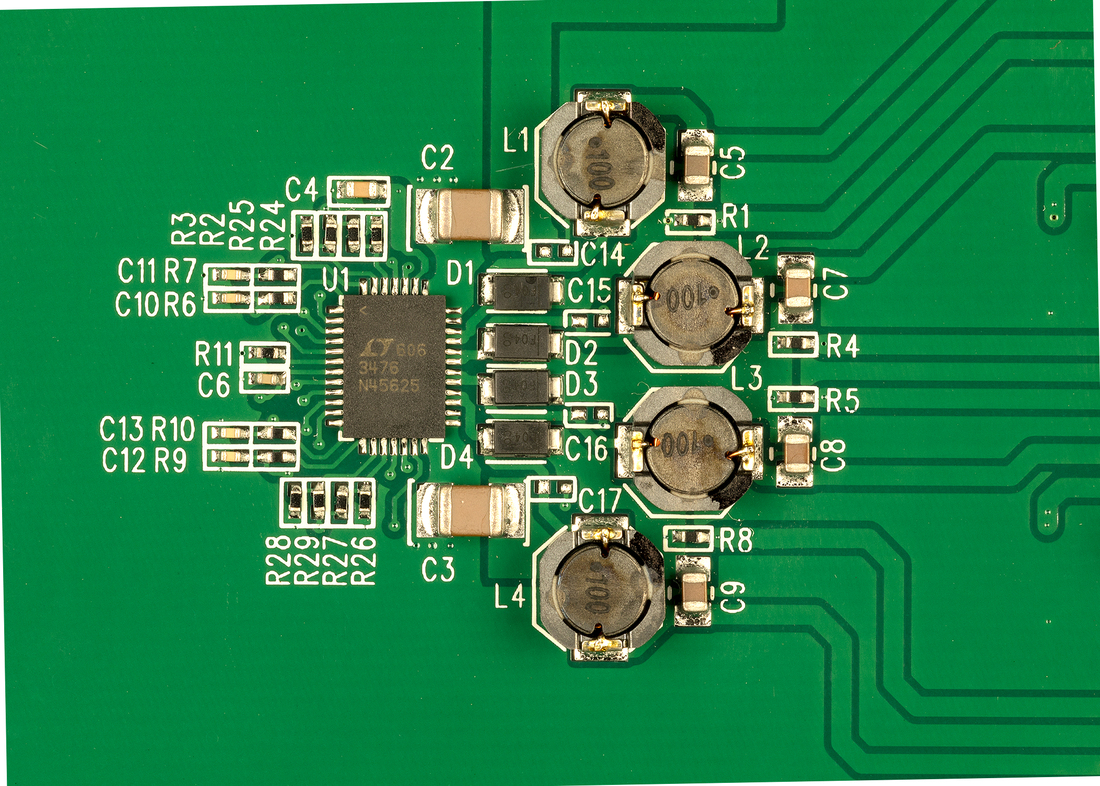

评估套件 (1)
参考资料
-
R303 Reliability Data3/23/2018
-

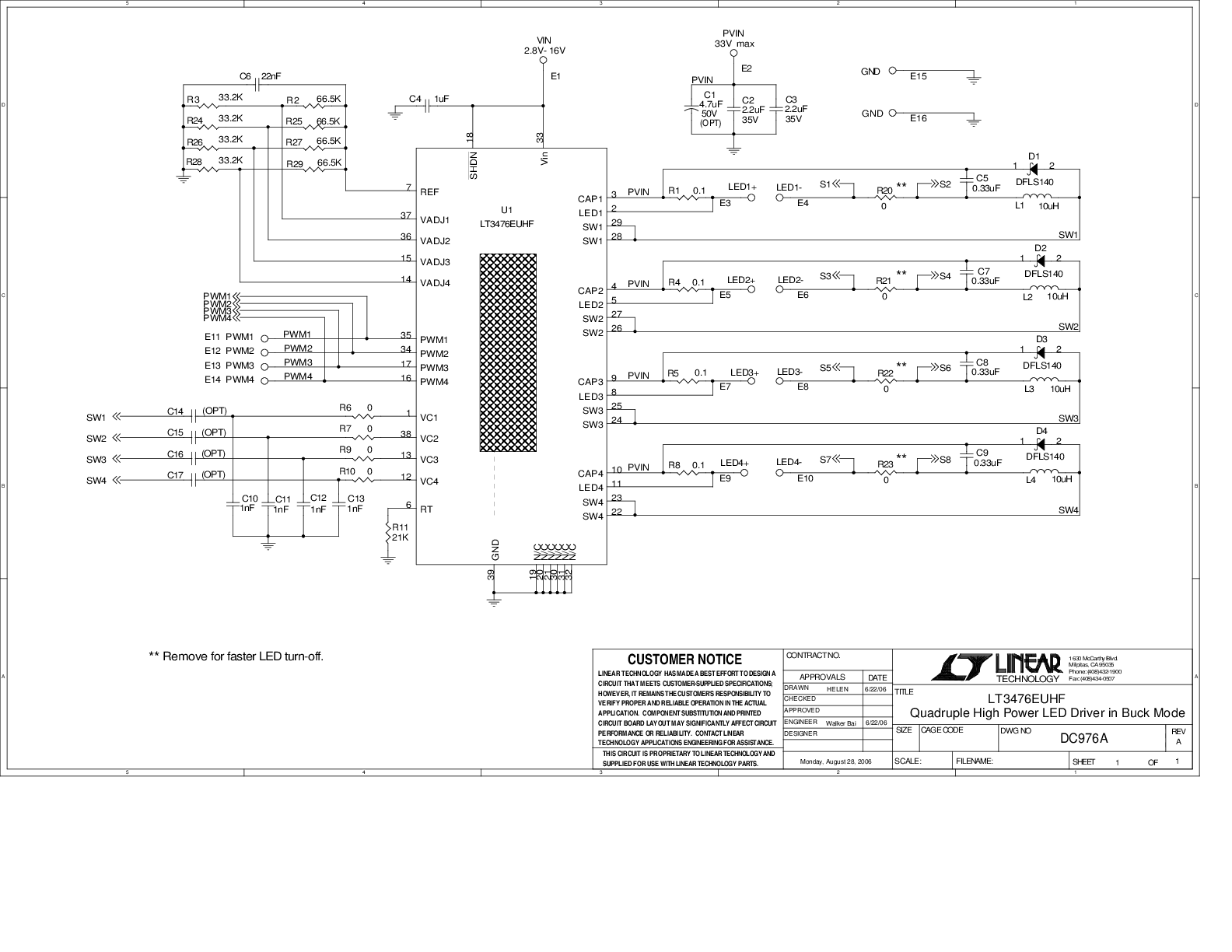

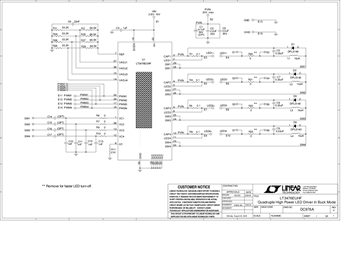

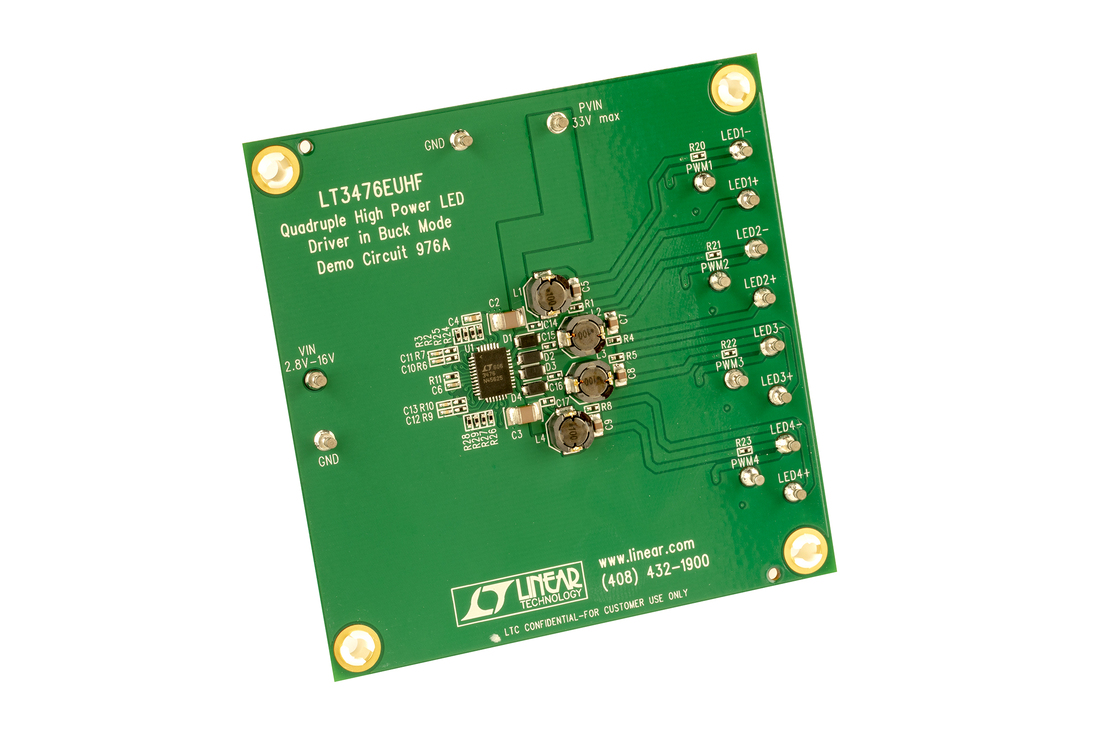

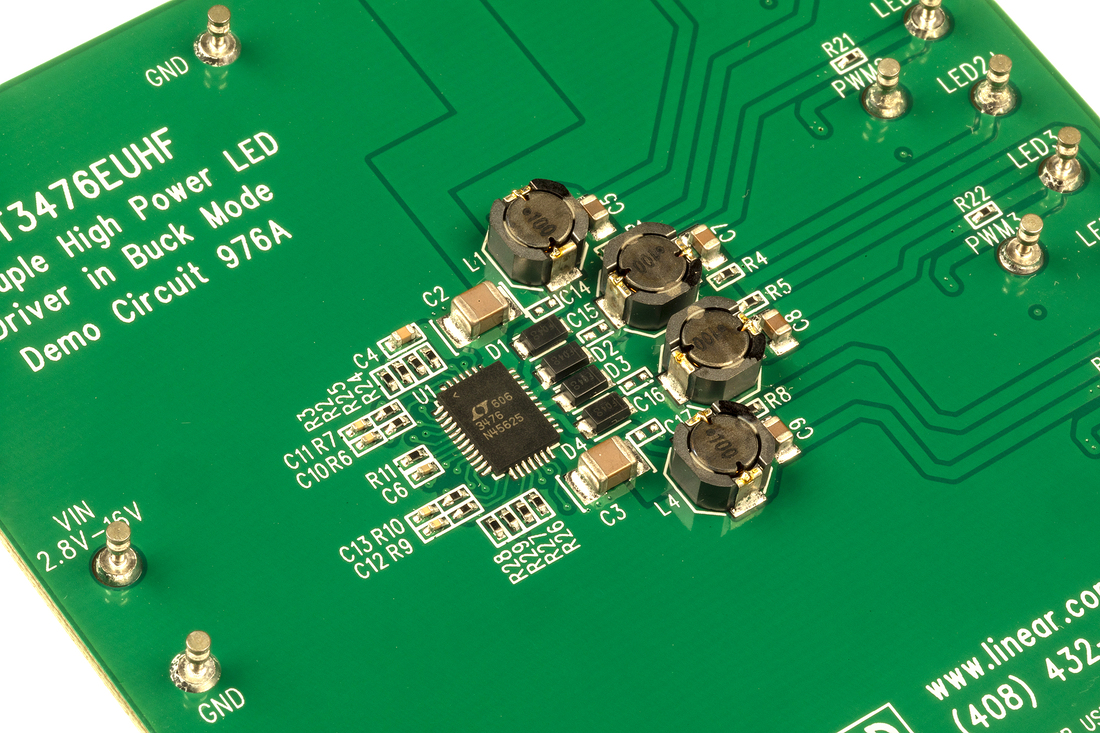

DC976A - Demo Manual9/24/2009
-
Reliable, Efficient LED Backlighting for Large LCD Displays12/1/2006 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3476
