LT3475

量产

双通道降压型 1.5A LED 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • True Color PWM™ 提供了恒定彩色和 3000:1 的调光范围
  • 宽输入范围：4V 至 36V 工作电压，最大值为 40V
  • LED 电流的准确和可调控制 (50mA 至 1.5A)
  • 高端电流检测允许执行负极接地的 LED 运作
  • 开路 LED (LT3475) 和短路保护
  • LT3475-1 驱动 LED 串高达 25V
  • 200kHz ~ 2MHz 的准确和可调开关频率
  • 反相开关操作减小了纹波
  • 采用小型电感器和陶瓷电容器
  • 采用紧凑的 20 引脚 TSSOP 耐热增强型表面贴装封装

LT®3475/LT3475-1 是一款双通道降压型 DC/DC 转换器，专为用作一个恒定电流源而设计。一个内部检测电阻器负责监视输出电流以实现准确的电流调节，非常适合于驱动高电流 LED。高端电流检测允许进行负载接地的 LED 操作。高输出电流准确度可在一个很宽的电流范围内 (从 50mA 至 1.5A) 得到保持，从而提供了一个宽调光范围。独特的 PWM 电路实现了 3000 :1 的调光范围，因而避免了 LED 电流调光操作中常见的彩色漂移现像。

高开关频率提供了诸多优点，允许采用小电感器和陶瓷电容器。小电感器与 20 引脚 TSSOP 表面贴装封装相结合，使得占用空间和成本均低于替代解决方案。而恒定开关频率与低阻抗陶瓷电容器的组合将产生很低的可预测输出纹波。

凭借其 4V 至 36V 的宽输入范围，LT3475/LT3475-1 可对各种电源进行调节。电流模式 PWM 架构提供了快速瞬态响应和逐周期电流限制功能。频率折返和热停机功能提供了额外的保护。



Applications

  • 汽车和航空照明
  • 建筑物局部照明
  • 显示器背面照明
  • 恒定电流源
LT3475
双通道降压型 1.5A LED 驱动器
Dual Step-Down 1.5A LED Driver Efficiency Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

设计笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电路监控器 1
LT2940
量产 功率和电流监视器
脉宽调制(PWM)和脉冲发生器 1
LTC6992-1
量产 TimerBlox : 电压控制型脉宽调制器 (PWM)
温度传感器 1
LTC2997
量产 远程 / 内部温度传感器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT3475
  • LT3475-1
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC1315A

LT3475IFE-1演示板 |双路降压LED驱动器，4V ≤ VIN ≤ 36V，VOUT高达13V (1.5Ax2)

立即购买 更多内容

产品详情

演示电路1315内置采用16引脚TSSOP耐热增强型封装的双路降压1.5A LED驱动器LT3475-1。该演示电路用于通过13V至36V的输入电压驱动两个1.5A 4 LED灯串（每个通道一串），但启动电压限制在30V。LT3475-1的工作电压为4V至36V，因此可以采用较少的LED，施加较低的输入电压。

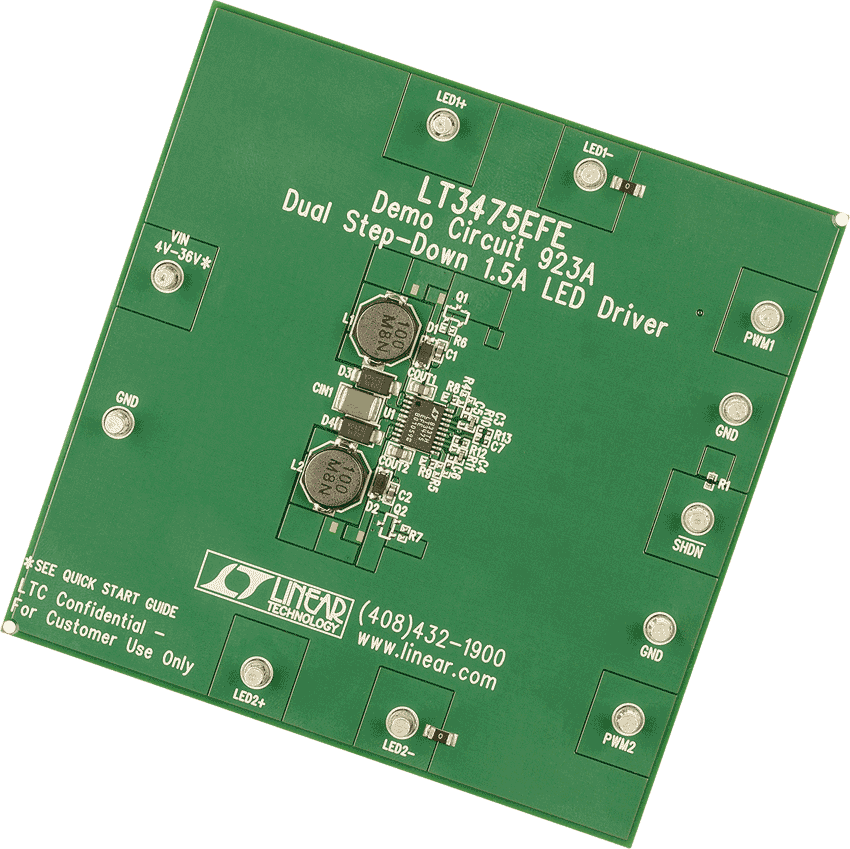

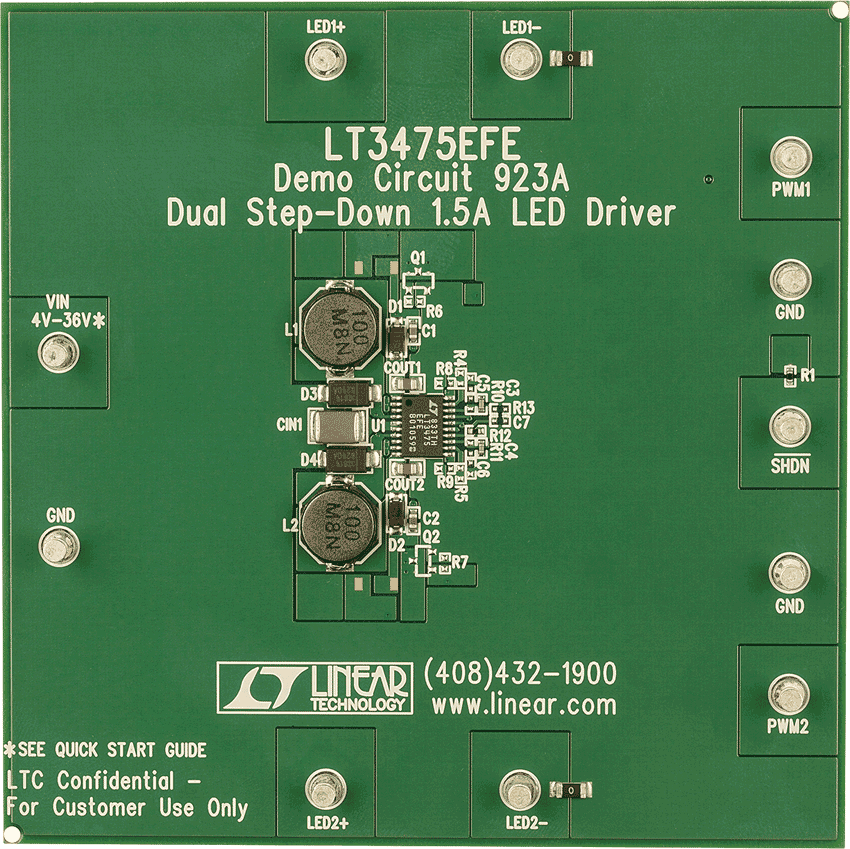

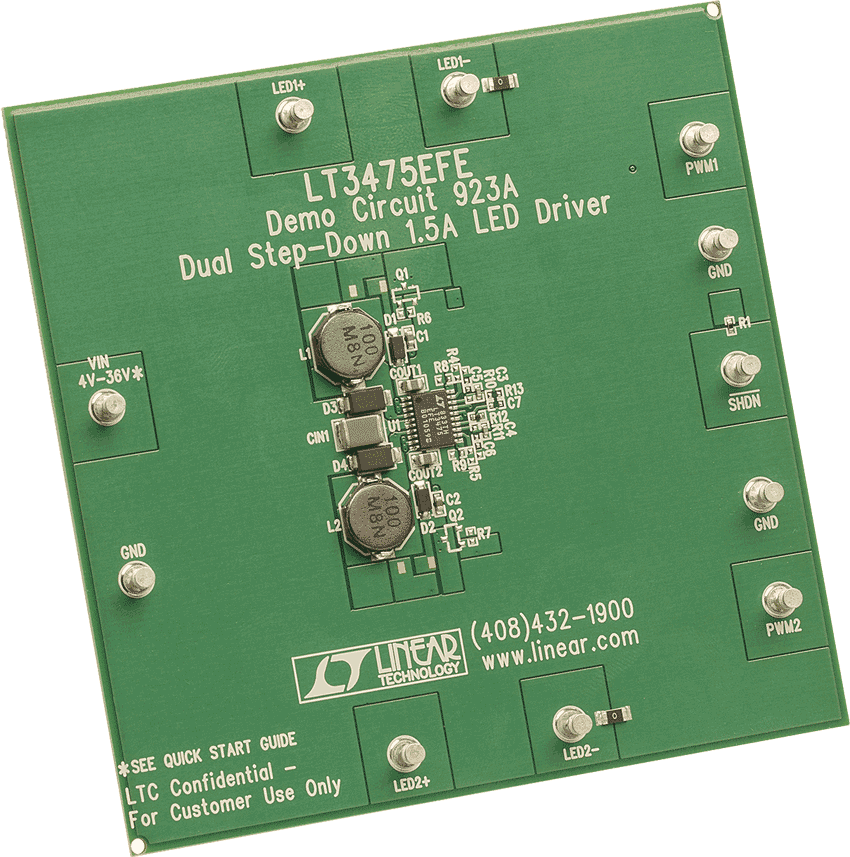

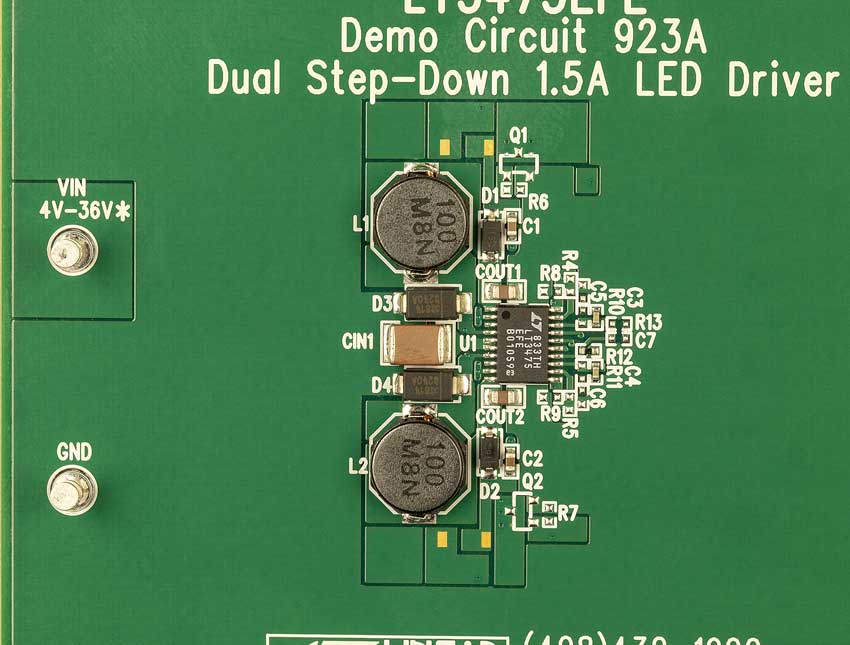

DC923A
LT3475 演示板

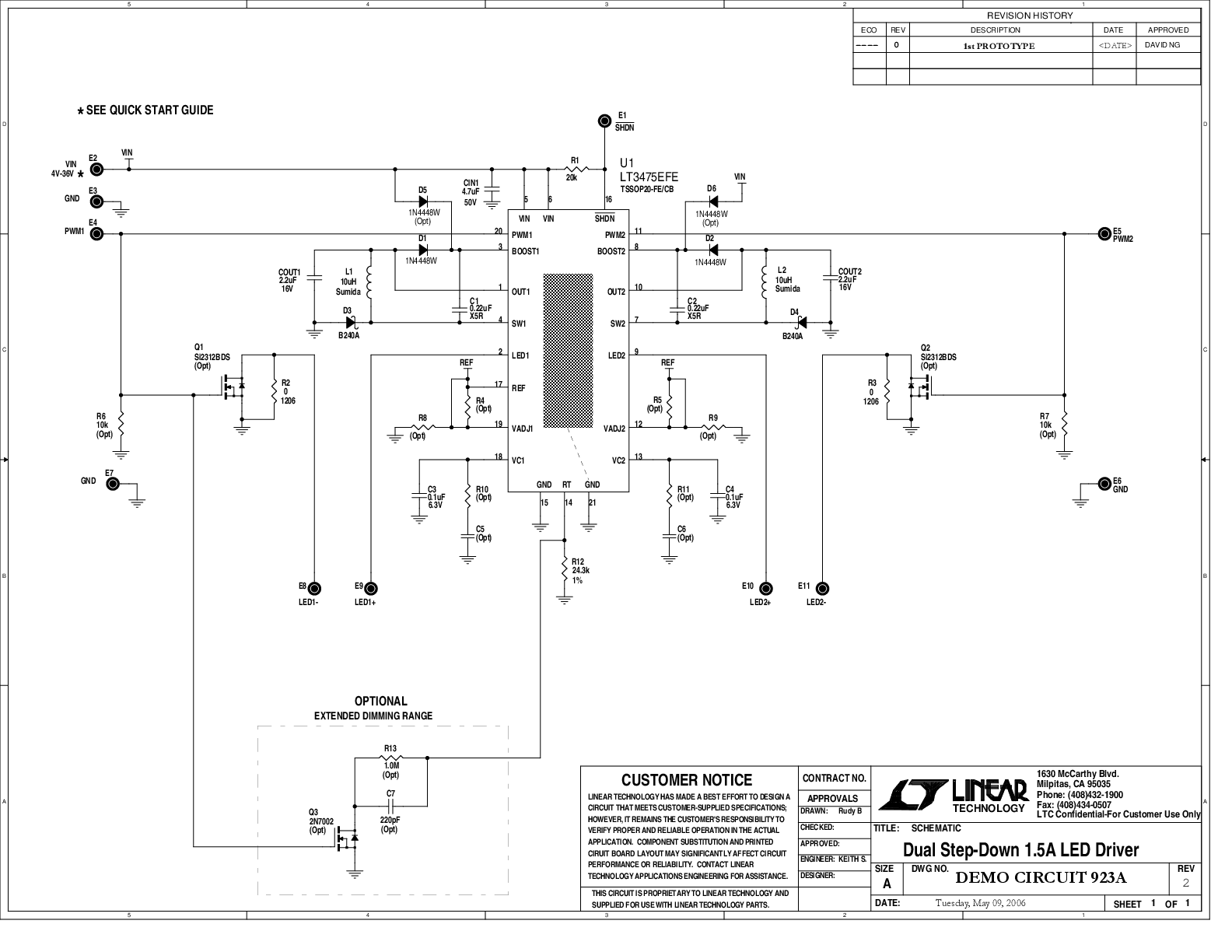

DC923A Demo Board DC923A Demo Board DC923A Demo Board DC923A Demo Board DC923A - Schematic

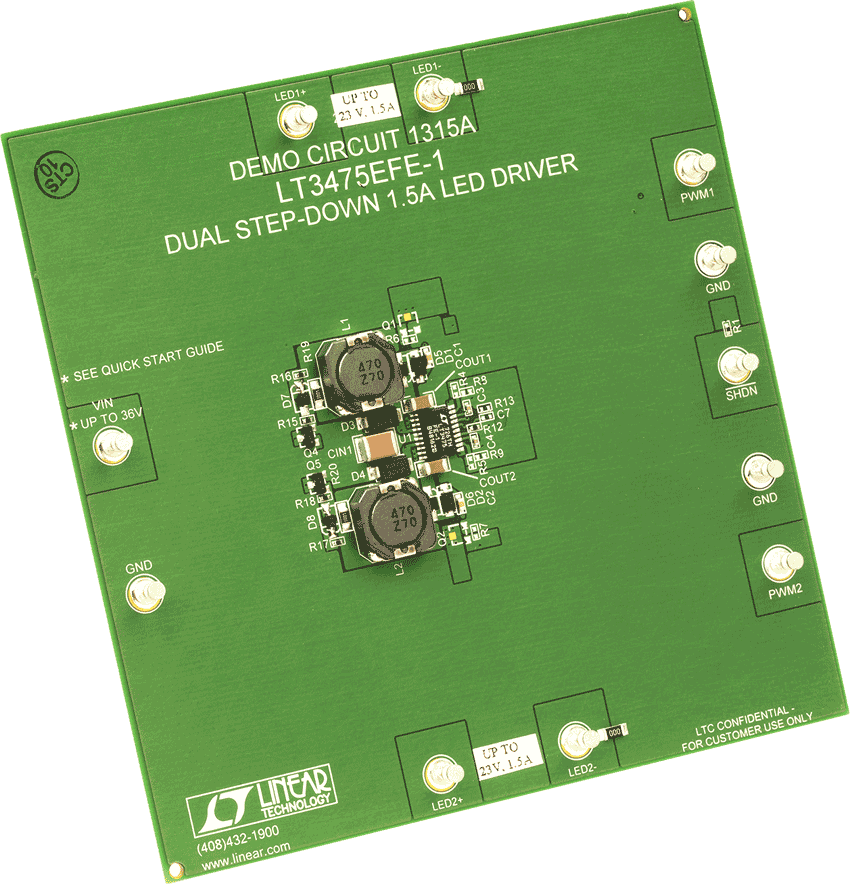

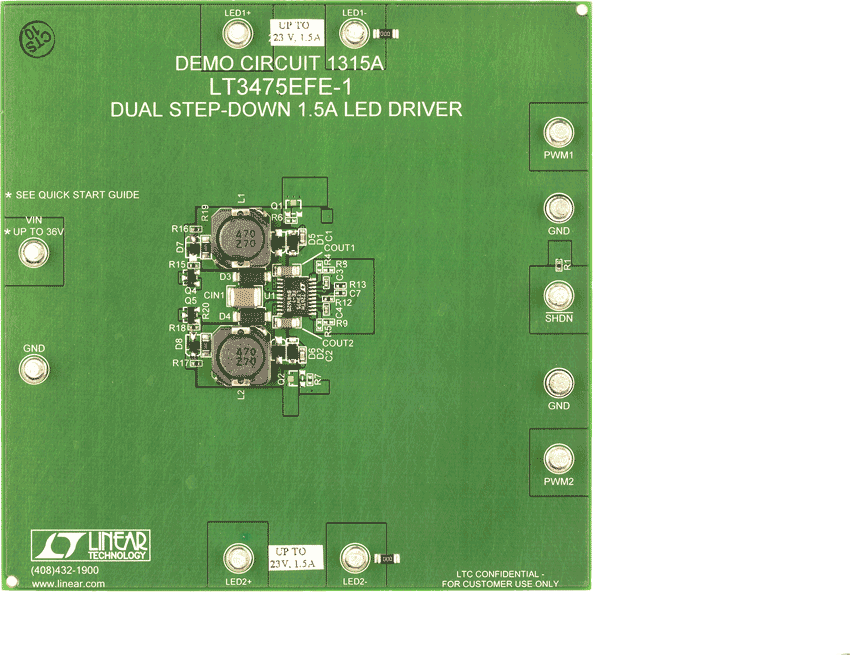

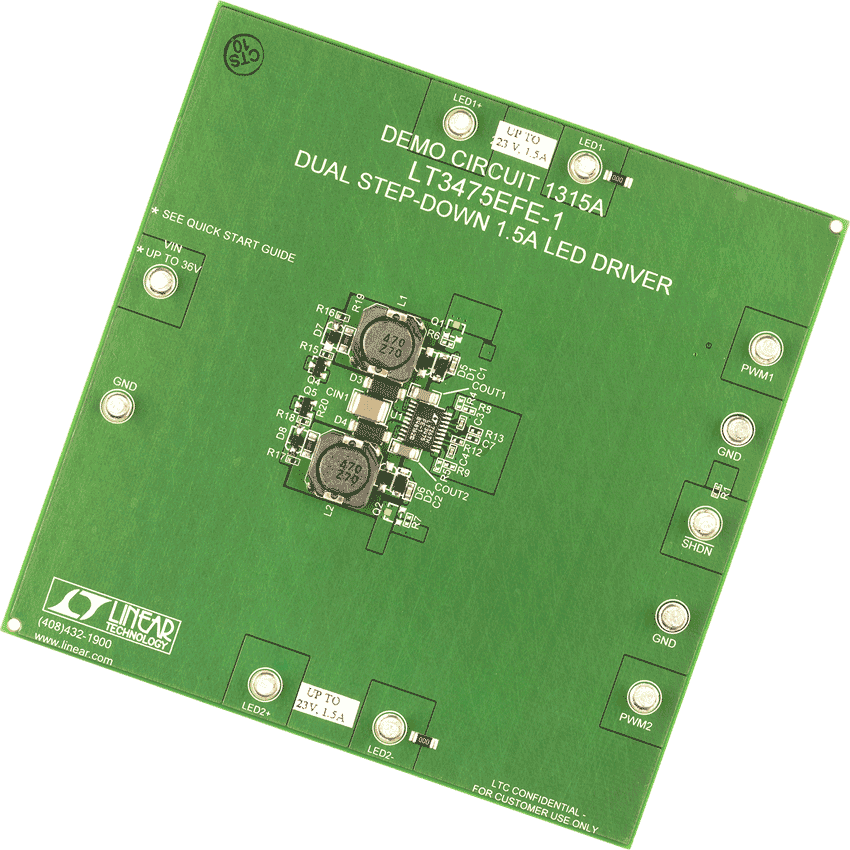

DC1315A
LT3475IFE-1演示板 |双路降压LED驱动器，4V ≤ VIN ≤ 36V，VOUT高达13V (1.5Ax2)

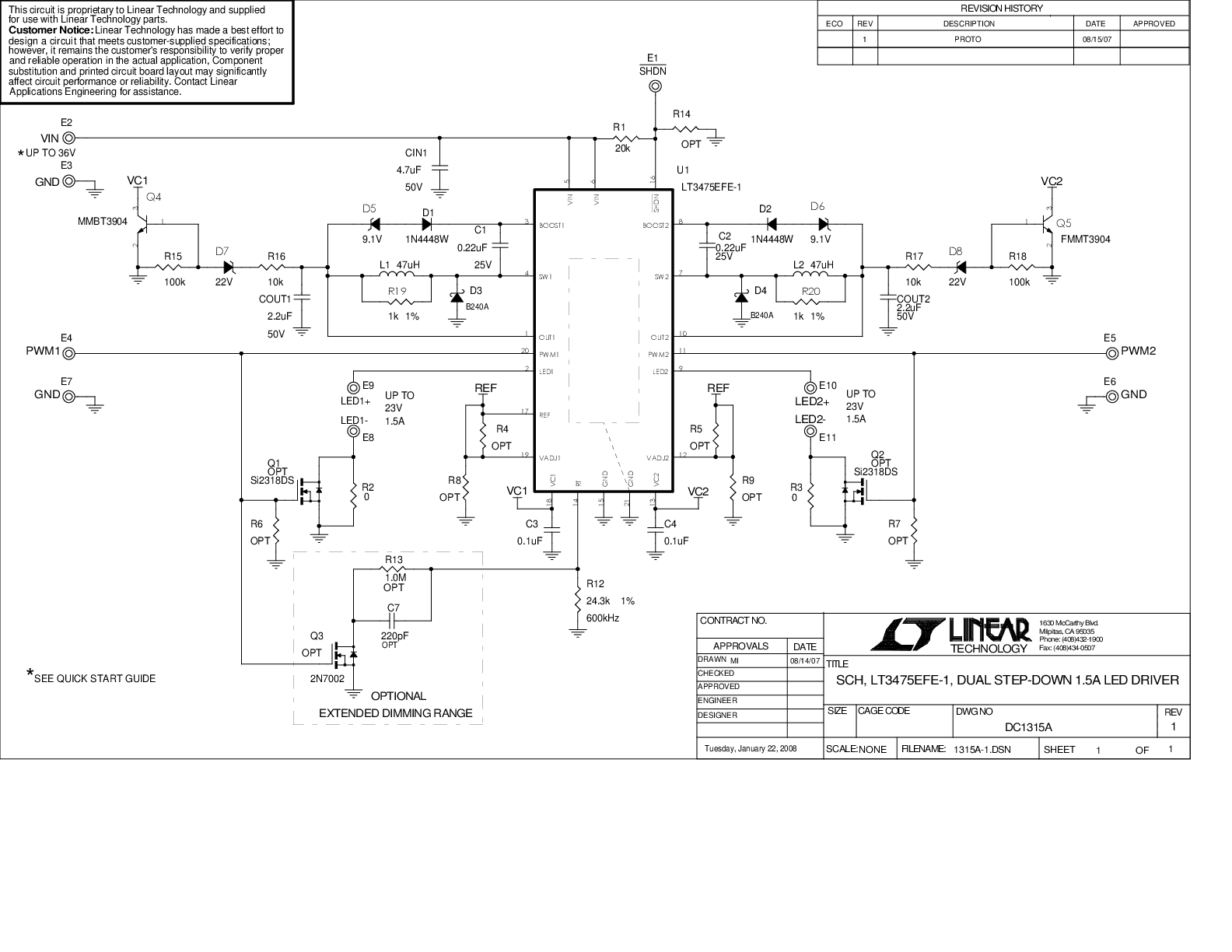

DC1315A Demo Board DC1315A Demo Board DC1315A Demo Board DC1315A Demo Board DC1315A - Schematic
