LT3089
Info : 推荐新设计使用
searchIcon
cartIcon

LT3089

具监视器的 800mA 单电阻器坚固型线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 12
特性
  • 扩展的安全工作区
  • 最大输出电流:800mA
  • 在采用或未采用输入 / 输出电容器的情况下可稳定
  • 宽输入电压范围:1.2V 至 36V
  • 可由单个电阻器设定输出电压
  • 输出电流监视器:IMON = IOUT/5000
  • 结温监视器:1μA/°C
  • 输出可调至 0V

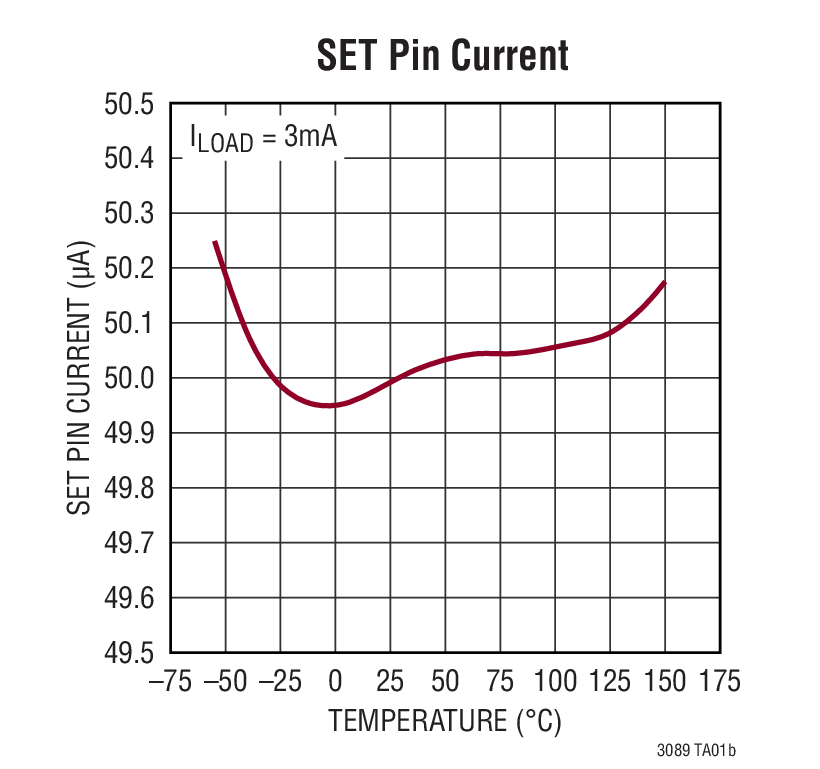

  • 50μA SET 引脚电流:1% 初始准确度
  • 输出电压噪声:27μVRMS
  • 可并联多个器件以提供较大的电流或散热量
  • 可编程电流限值
  • 反向电池和反向电流保护
  • <1mV 的典型负载调整 (与 VOUT 无关)
  • <0.001%/V 的典型电压调整率

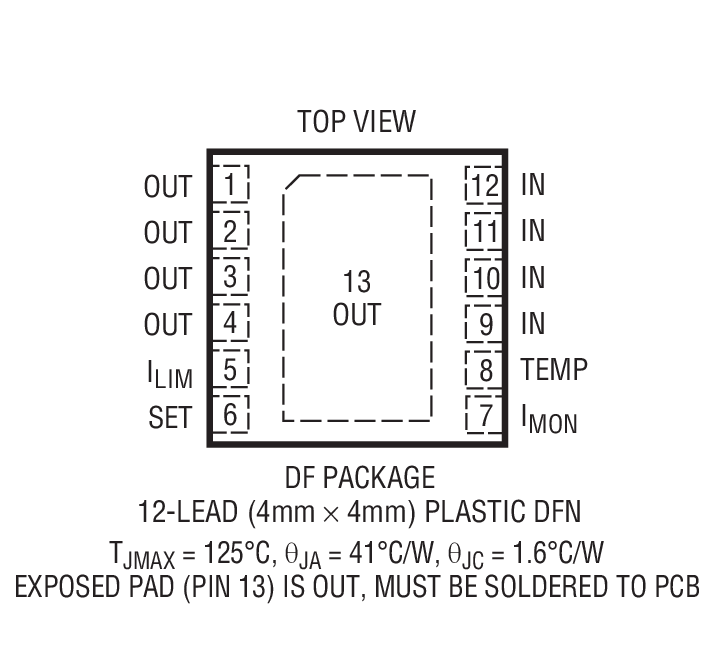

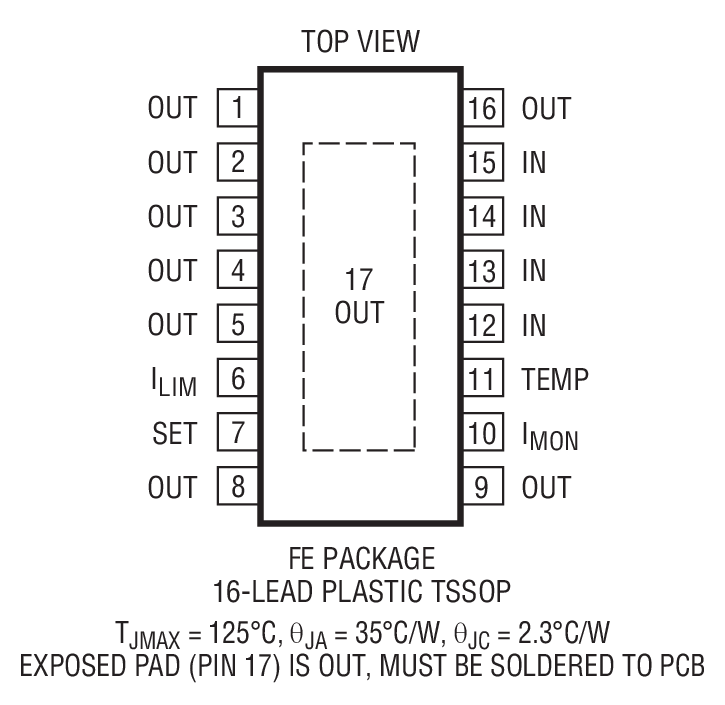

  • 采用耐热性能增强型 12 引脚 4mm x 4mm DFN 封装、16 引脚 TSSOP 封装和 7 引脚 DD-Pak 封装
更多细节
show more Icon

LT®3089 是一款 800mA 低压差线性稳压器,专为坚固型工业应用而设计。该 IC 的主要特点是扩展的安全工作区 (SOA)、输出电流监视器、温度监视器和可编程电流限值。LT3089 可通过并联以提供较高的输出电流或散热量。这款器件能承受反向输入和反向输出至输入电压,并且没有反向电流。

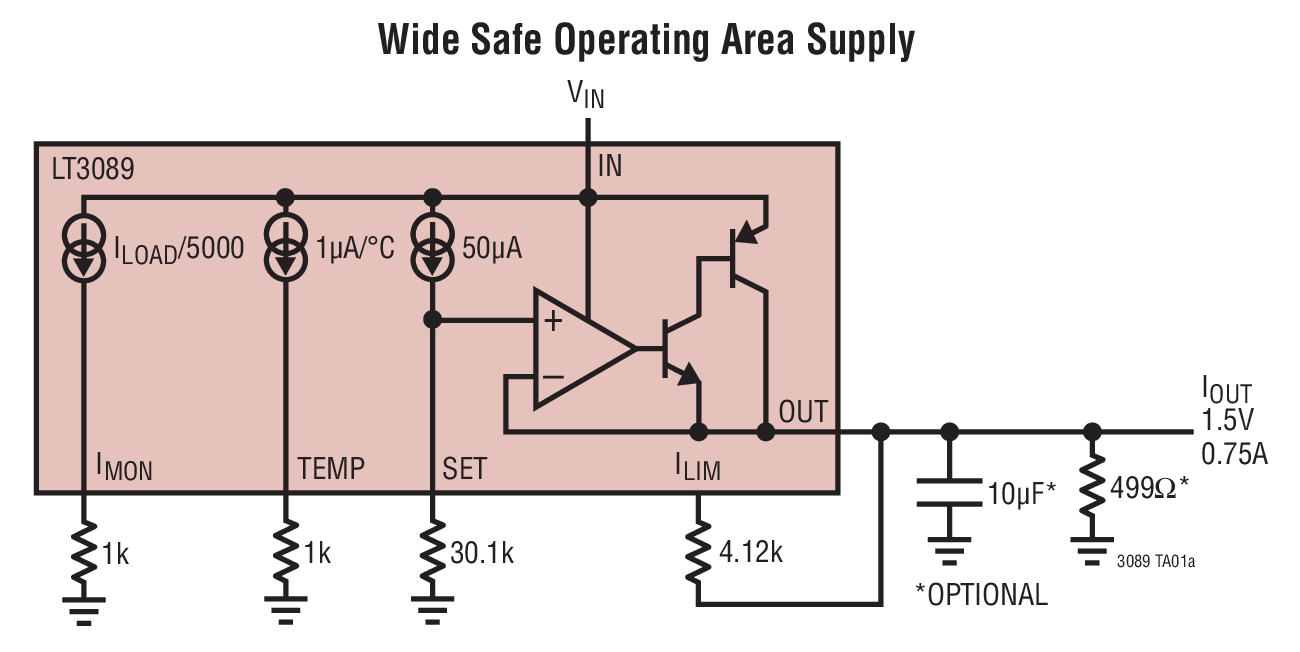

LT3089 精准的 50μA 基准电流源允许利用单个电阻器将输出电压设置在介于 0V 至 34.5V 之间的任意电平。电流基准架构使得负载调整不受输出电压的影响。LT3089 可在采用或不采用输入和输出电容器的情况下保持稳定。

输出电流监视器 (IOUT/5000) 和芯片结温输出 (1μA/°C) 提供了系统监视和调试能力。此外,还可利用单个电阻器来设置电流限值。

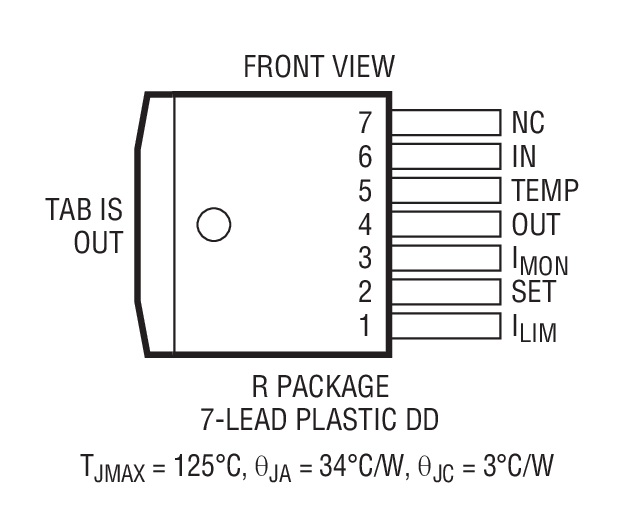

内部保护电路包括反向电池和反向电流保护以及电流限制和热限制。LT3089 采用 12 引脚 4mm x 4mm DFN 封装和 16 引脚 TSSOP 封装 (这两种封装均具有裸露衬垫以实现更加优良的热性能)、以及 7 引脚 DD-Pak 功率封装。



Applications

  • 全表面贴装型电源
  • 坚固型工业电源
  • 用于开关电源的后置稳压器
  • 低输出电压电源
  • 本质安全应用
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3089EDF#PBF
  • HTML
  • HTML
LT3089EDF#TRPBF
  • HTML
  • HTML
LT3089EFE#PBF
  • HTML
  • HTML
LT3089EFE#TRPBF
  • HTML
  • HTML
LT3089ER#PBF
  • HTML
  • HTML
LT3089ER#TRPBF
  • HTML
  • HTML
LT3089IDF#PBF
  • HTML
  • HTML
LT3089IDF#TRPBF
  • HTML
  • HTML
LT3089IFE#PBF
  • HTML
  • HTML
LT3089IFE#TRPBF
  • HTML
  • HTML
LT3089IR#PBF
  • HTML
  • HTML
LT3089IR#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3089EFE#PBF

量产

LT3089EFE#TRPBF

量产

LT3089IFE#PBF

量产

LT3089IFE#TRPBF

量产

8月 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3089ER#PBF

量产

LT3089ER#TRPBF

量产

LT3089IR#PBF

量产

LT3089IR#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3089EFE#PBF

量产

LT3089EFE#TRPBF

量产

LT3089IFE#PBF

量产

LT3089IFE#TRPBF

量产

8月 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3089ER#PBF

量产

LT3089ER#TRPBF

量产

LT3089IR#PBF

量产

LT3089IR#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

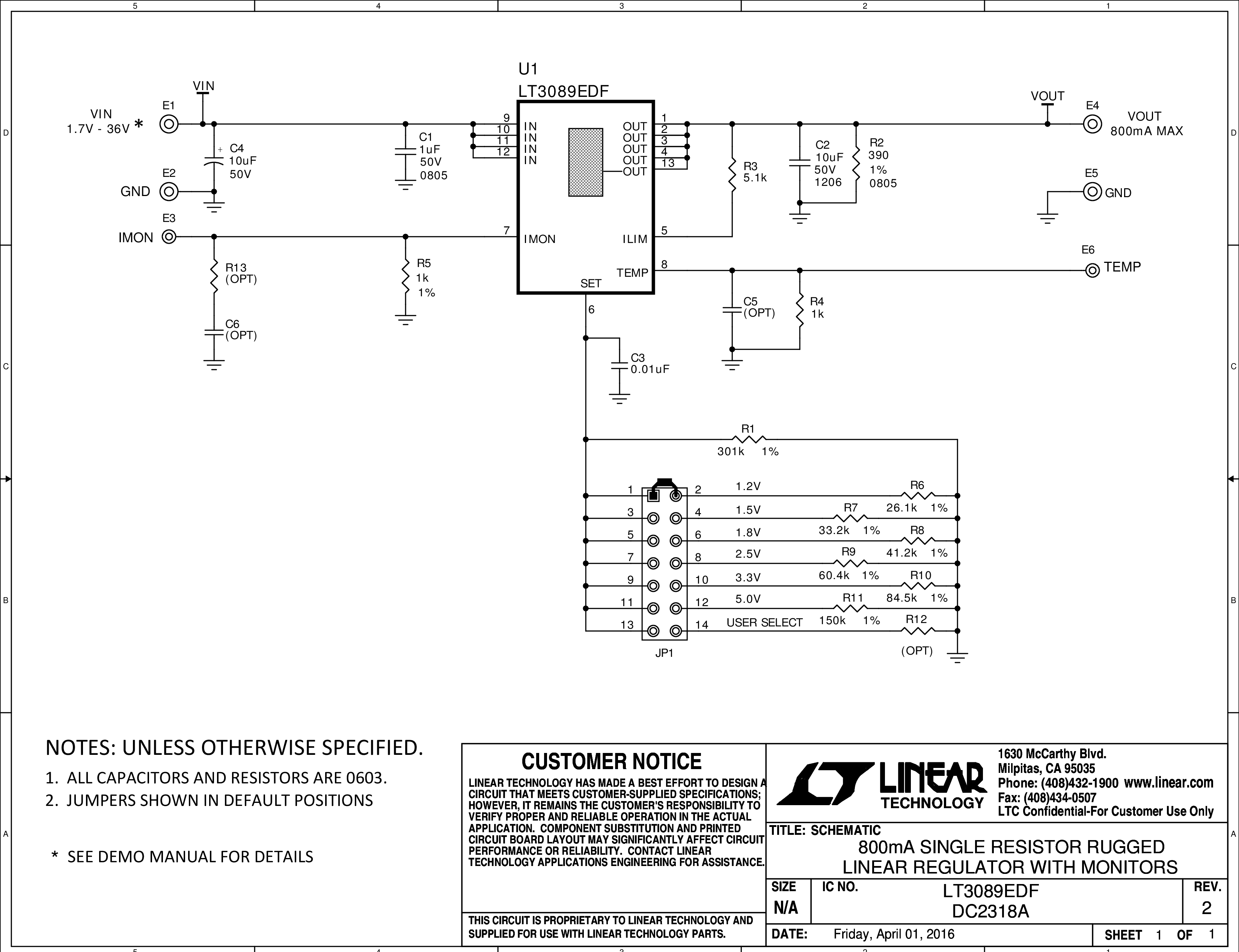

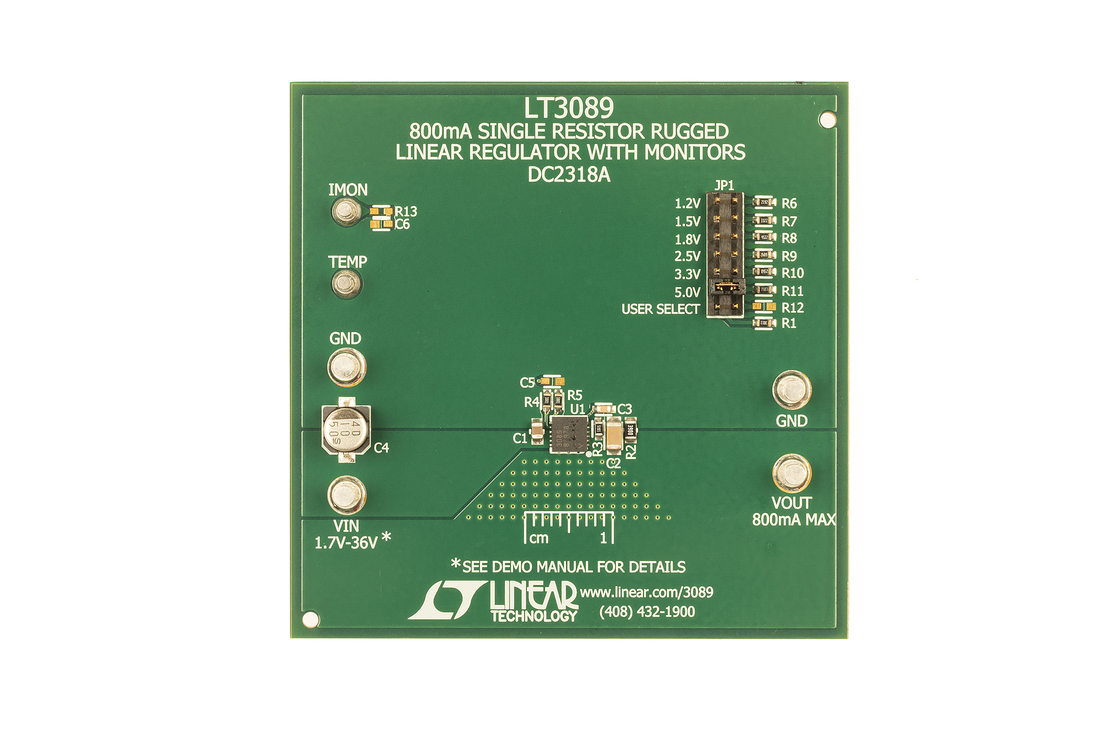

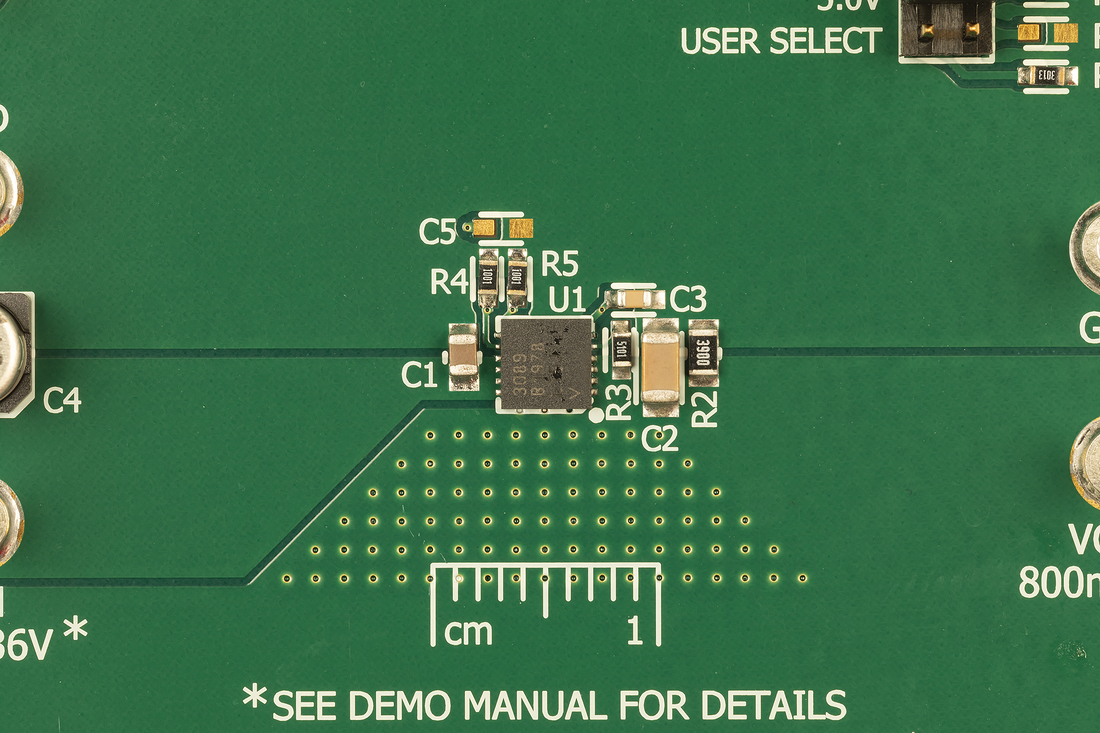

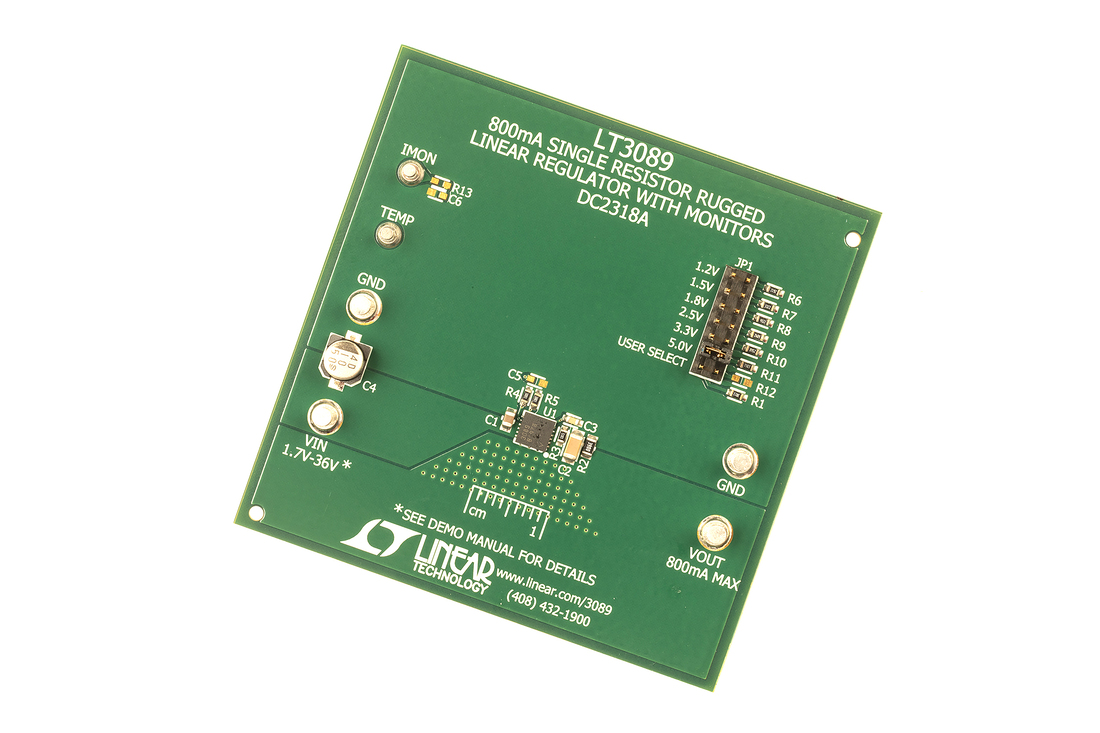

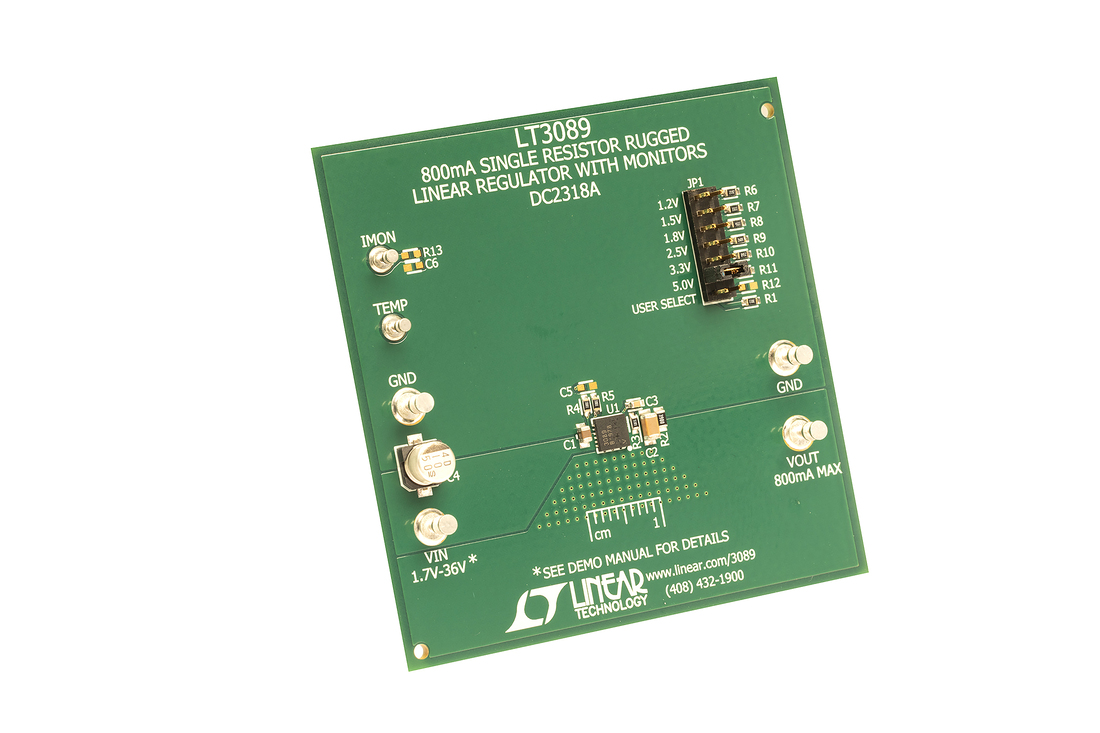

DC2318A

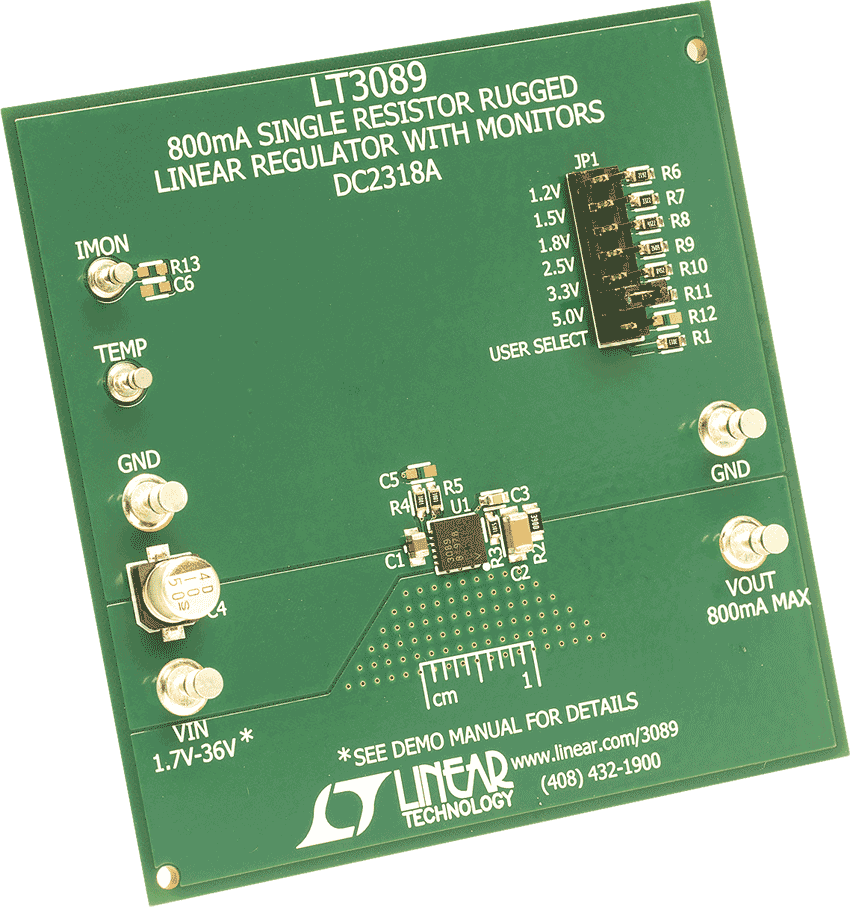

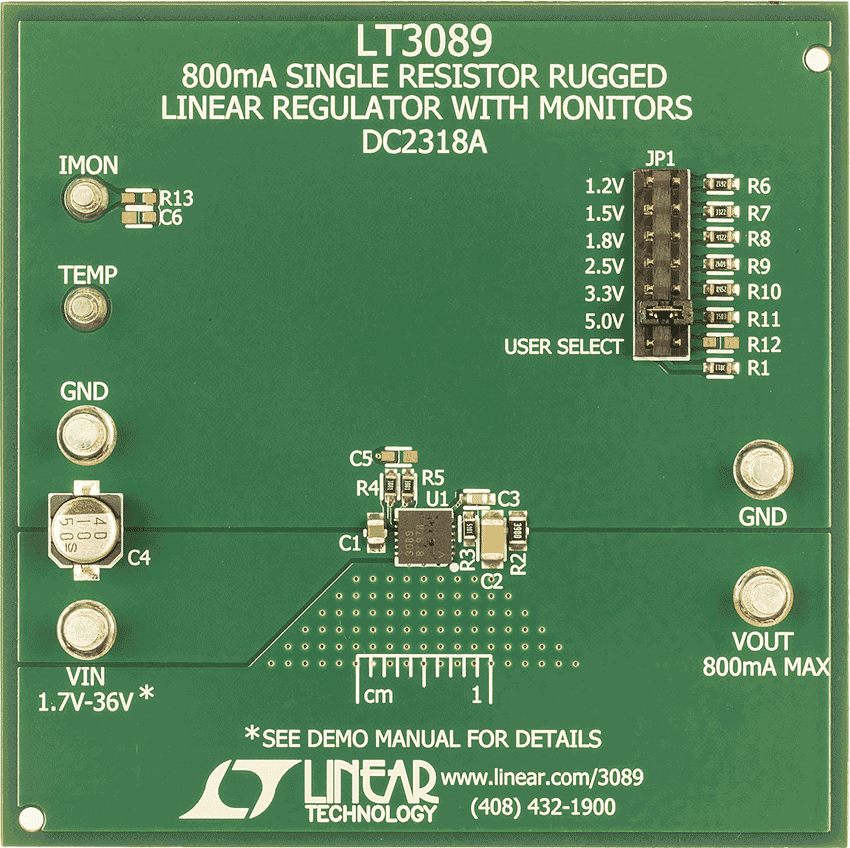

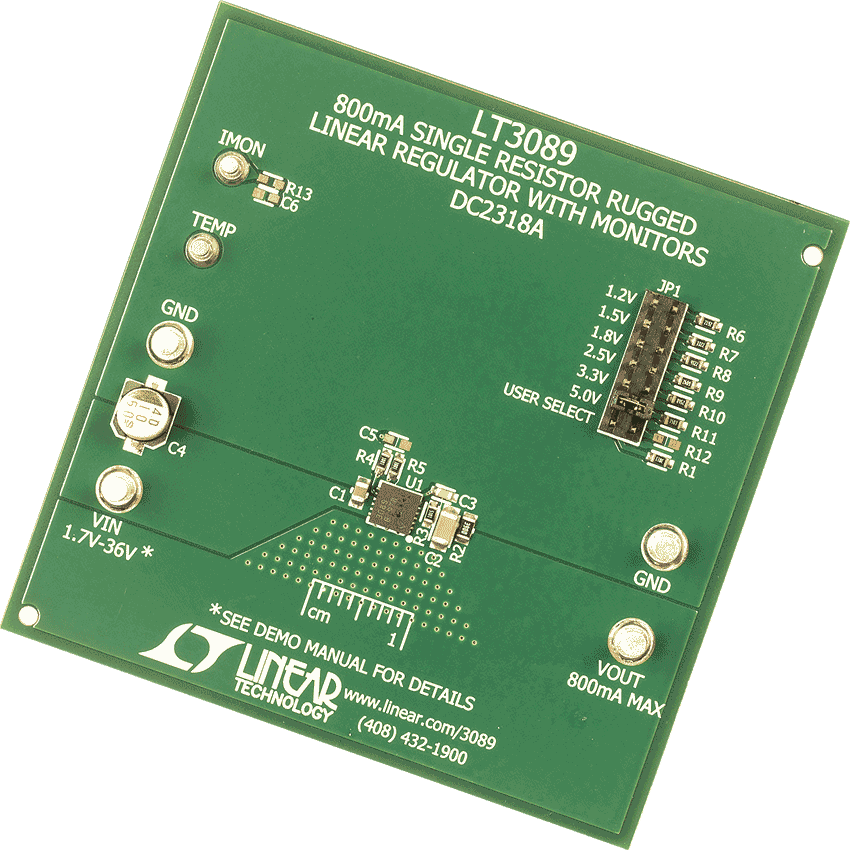

LT3089EDF Demo Board | Linear Regulator with Safe Operating Area (SOA), 2.5V ≤ VIN ≤ 36V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V/Adjustable @ 800mA
