概览

优势和特点

  • 输入电压范围:1.6V至45V
  • 输出电流:100mA
  • 静态电流:40μA
  • 压差:300mV
  • 低噪声:30μVRMS(10Hz至100kHz)
  • 可调输出:VREF = 600mV
  • 固定输出电压:1.2V、1.5V、1.8V、2.5V、3.3V、5V、15V
  • 输出容差:±2%(在整个线路、负载与温度范围内)
  • 单电容软启动基准电压源和较低的输出噪声
  • 关断电流:< 1μA
  • 电池反接保护
  • 限流折返保护
  • 热限制保护
  • 8引脚2mm × 2mm × 0.75mm DFN和8引脚ThinSOT封装
  • 通过AEC-Q100汽车应用认证

产品详情

LT3060 系列是微功率、低压差电压 (LDO) 线性稳压器,能够在 1.6V 至 45V 的输入电源范围内运作。该器件可提供 100mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3060 的静态电流仅为 40μA,并利用一个最小 2.2μF 的输出电容器实现了快速瞬态响应。在停机模式中,静态电流小于 1μA,而且基准软起动电容器复位。

LT3060 稳压器利用低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。该稳压器不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括反向电池保护、反向输出保护、反向电流保护、具折返的电流限制和热停机。LT3060 系列提供 1.2V、1.5V、1.8V、2.5V、3.3V、5V 和 15V 固定输出电压,可作为具有一个从 600mV 基准至 44.5V 输出电压范围的可调型稳压器。LT3060 采用耐热性能增强型 8 引脚 TSOT-23 封装和 8 引脚 (2mm x 2mm x 0.75mm) DFN 封装。

应用

  • 电池供电型系统
  • 汽车电源
  • 工业电源
  • 航空电子设备电源
  • 便携式仪器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

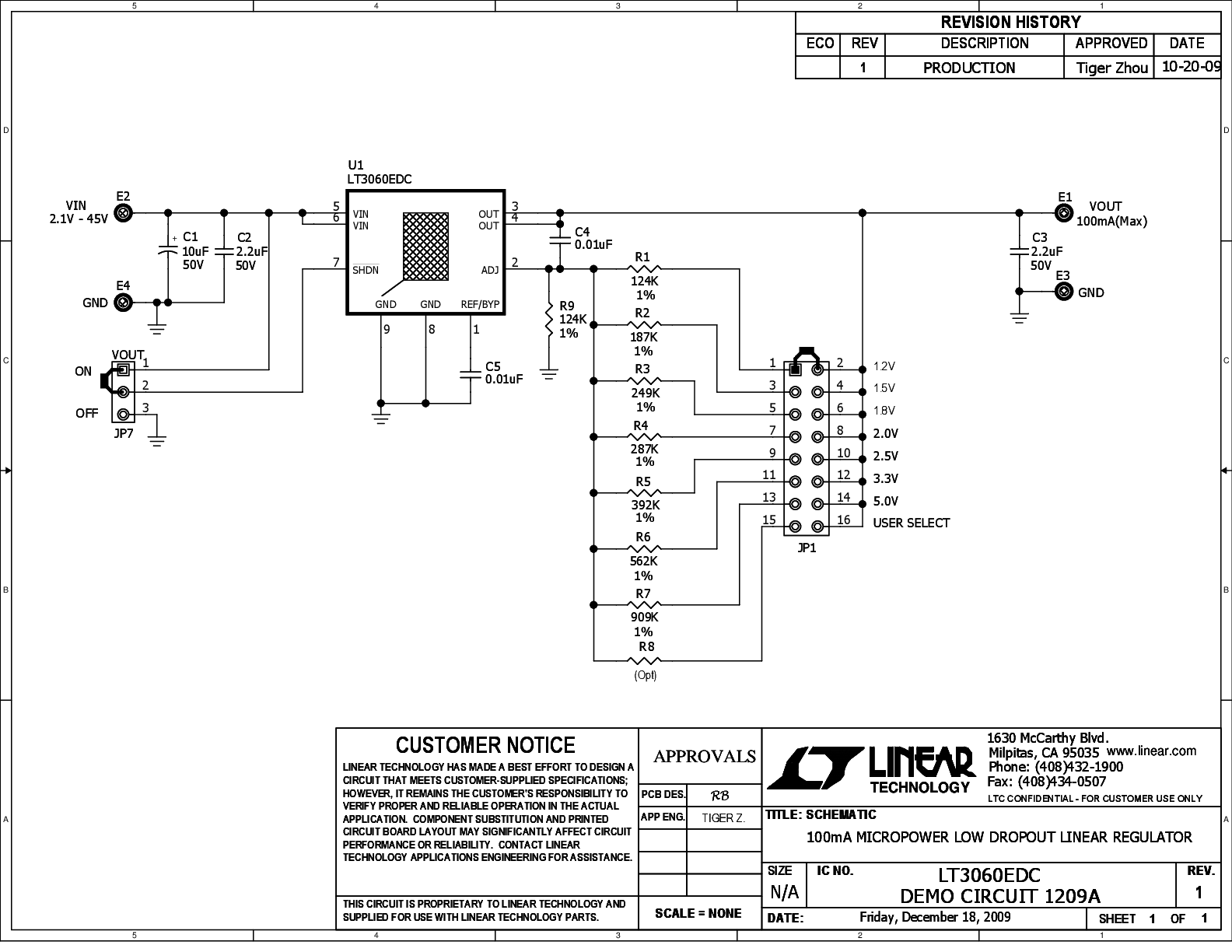

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LT3060
LT3060-1.2
LT3060-1.5
LT3060-1.8
LT3060-2.5
LT3060-3
LT3060-3.3
LT3060-5

配套产品推荐

LT3060 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LT3060EDC#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC#WTRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC#WTRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-1.2#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-1.2#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-1.5#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-1.5#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-1.8#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-1.8#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-15#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-15#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-2.5#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-2.5#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-3.3#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-3.3#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-5#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-5#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-5#WTRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060EDC-5#WTRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060ETS8#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-1.2#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-1.2#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-1.5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-1.5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-1.8#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-1.8#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-15#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-15#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-2.5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-2.5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-3.3#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-3.3#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ETS8-5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-1.2#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-1.2#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-1.5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-1.5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-1.8#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-1.8#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-15#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-15#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-2.5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-2.5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-3.3#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-3.3#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060HTS8-5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060IDC#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC#WTRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC#WTRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-1.2#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-1.2#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-1.5#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-1.5#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-1.8#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-1.8#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-15#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-15#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-2.5#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-2.5#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-3.3#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-3.3#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-5#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-5#TRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-5#WTRMPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060IDC-5#WTRPBF 材料声明 质量和可靠性 8-Lead DFN (2mm x 2mm w/ EP)
LT3060ITS8#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-1.2#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-1.2#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-1.5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-1.5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-1.8#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-1.8#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-15#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-15#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-2.5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-2.5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-3.3#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-3.3#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060ITS8-5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-1.2#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-1.2#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-1.5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-1.5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-1.8#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-1.8#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-15#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-15#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-2.5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-2.5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-3.3#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-3.3#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-5#TRMPBF 材料声明 质量和可靠性 8-Lead SOT-23
LT3060MPTS8-5#TRPBF 材料声明 质量和可靠性 8-Lead SOT-23
Wafer Fabrication Data R531 Reliability Data
