LT3015

具精准电流限值的 1.5A、低噪声、负线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 126
特性
  • 输出电流:1.5A
  • 压差电压:310mV
  • 具折返的精准电流限值
  • 低输出噪声:60μVRMS (10Hz 至 100kHz)
  • 低静态电流:1.1mA
  • 精准型正或负停机逻辑
  • 快速瞬态响应
  • 宽输入电压范围:-1.8V 至 -30V
  • 可调输出电压范围:-1.22V 至 -29.3V
  • 固定输出电压:-2.5V、-3V、-3.3V、-5V、-12V、-15V
  • 在压差条件下静态电流处于受控状态
  • 停机模式中的静态电流 <1μA
  • 采用 10μF 输出电容器时可实现稳定
  • 采用陶瓷电容器、钽电容器或铝电容器时可实现稳定
  • 具迟滞的热限制
  • 反向输出保护
  • 5 引脚 TO-220 和 DD-Pak 封装、耐热性能增强型 12 引脚 MSOP 封装和 8 引脚 3mm x 3mm x 0.75mm DFN 封装
更多细节
show more Icon

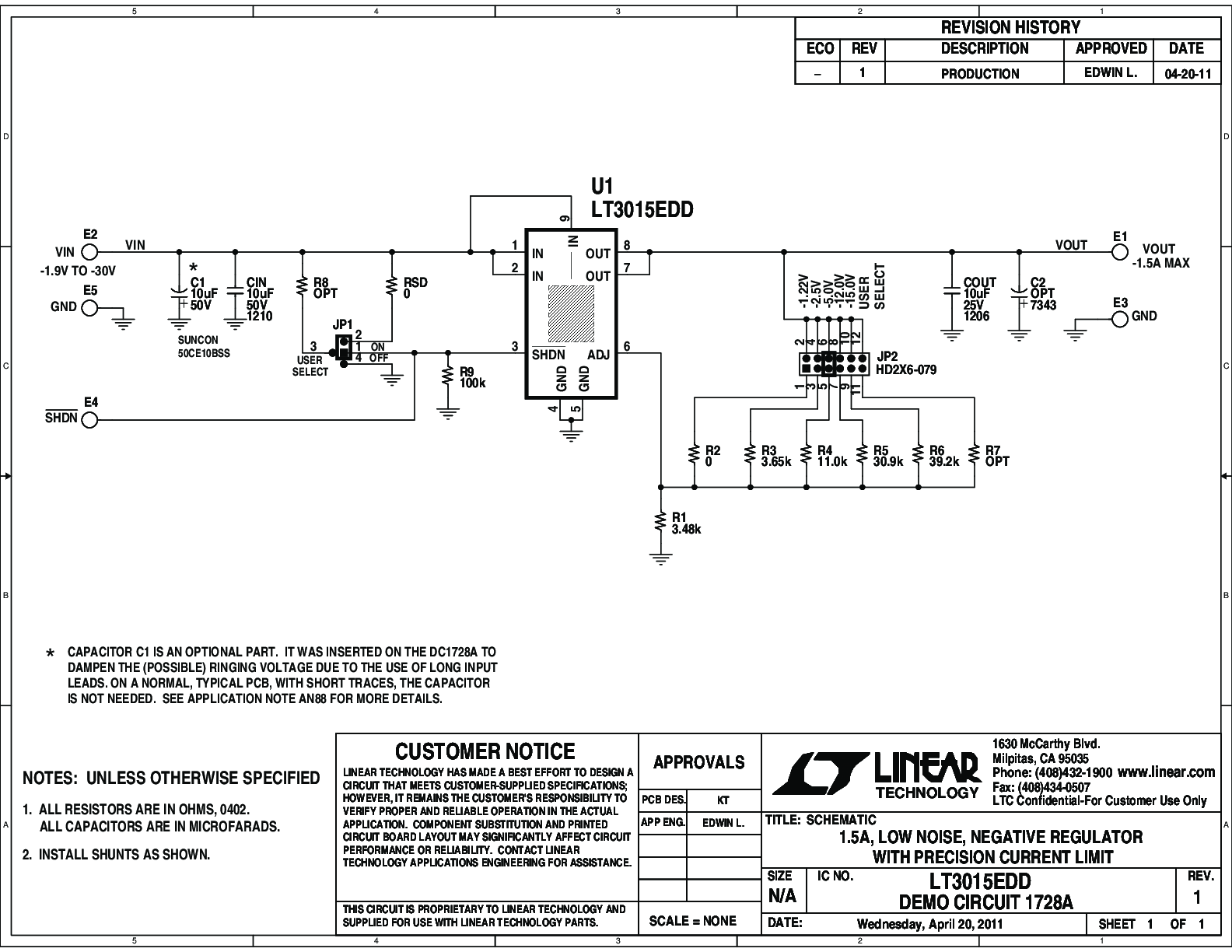

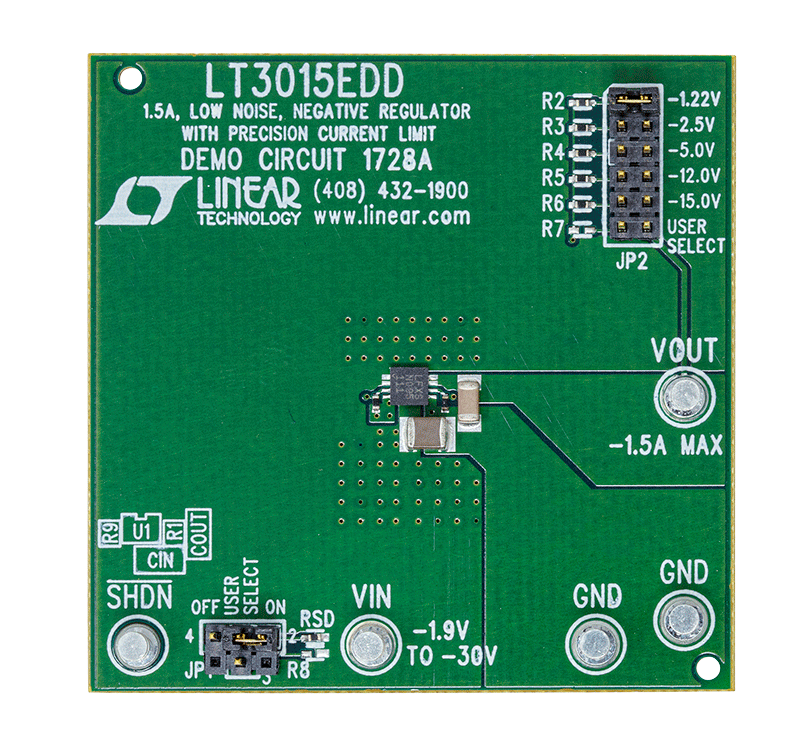

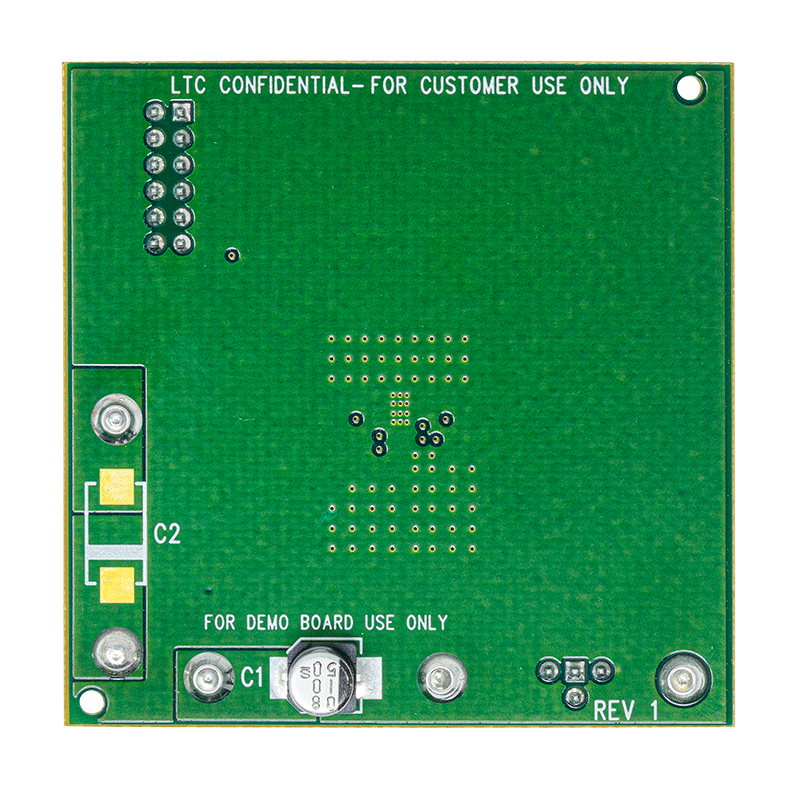

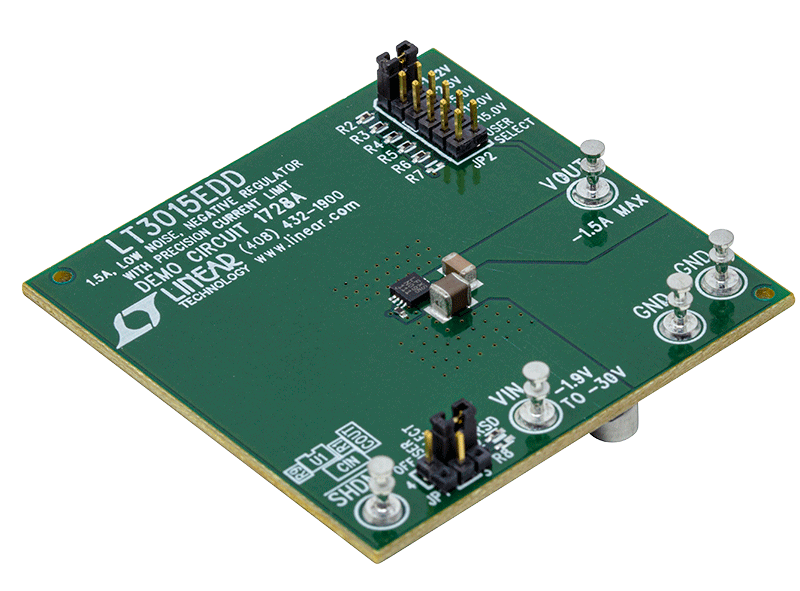

LT®3015 系列是一款具快速瞬态响应的低噪声、低压差、负线性稳压器。在 310mV 的典型压差电压条件下,该器件能够提供高达 1.5A 的输出电流。LT3015 的工作静态电流通常为 1.1mA,并在停机模式中减小至 <1μA。在压差条件下,静态电流也处于良好受控状态。除了快速瞬态响应之外,LT3015 还可提供非常低的输出噪声,从而使其非常适合那些对噪声敏感的应用。

LT3015 稳压器可在采用一个 10μF (最小值) 输出电容器时实现稳定。另外,该稳压器还可以使用小的陶瓷电容器,而不像其他稳压器常见的那样必需增加 ESR。内部保护电路包括反向输出保护、具折返的精准电流限值以及具迟滞的热限制。

LT3015 稳压器可提供 -2.5V、-3V、-3.3V、-5V、-12V 和 -15V 固定输出电压,以及用作一款具一个 -1.22V 基准电压的可调型器件。该器件提供的封装型式包括 5 引脚 TO-220 和 DD-Pak、耐热性能增强型 12 引脚 MSOP 以及扁平 (高度仅为 0.75mm) 8 引脚 3mm x 3mm DFN 封装。



Applications

  • 用于开关电源的后置稳压器
  • 负逻辑电源
  • 低噪声仪表
  • 工业电源
  • 作为 LT1963A 之补充的负稳压器件
