概览
优势和特点
- 3% LED 电流匹配准确度
- 可为每个 LED 灯串提供高达 350mA 的连续电流
- 高达 3000:1 的 True Color PWM™ 调光范围
- PWM 输入断接 LED 灯串
- 输入断接 LED 灯串
- 宽输入范围：3V 至 40V
- 过热输出
- 可与 LT1618、LT3477、LT3474、LT3475、LT3476、LTC®3783 配合工作
- 耐热性能增强型 10 引脚 MSOP 封装
产品详情
LT®3003 可驱动 3 个单独的 LED 灯串，每通道电流高达 350mA，并具有 3% 的电流匹配准确度，从而产生了均匀的 LED 亮度和强度。与采用外部镇流电阻器来运行 3 个单独通道、需要进行昂贵出厂校准的传统方法相比，该器件所运用的方法更胜一筹。
LT3003 可工作在升压、降压和降压-升压模式。对于所有的操作模式，在 PWM 引脚上采用一个逻辑电平信号实现了 3000:1 的 True Color PWM 调光比，并不需要外部电平移位电路。对于那些输入电源高于和低于 LED 灯串输出电压的应用，LT3003 允许将 LED 回接至输入电源 (降压-升压模式)，而不是被限制为只能采用 SEPIC 解决方案。
LT3003 非常适合高功率 LED 驱动器应用，例如 TFT LCD 背光照明和平视显示器。额外的过热输出提供了适当的系统管理以提高可靠性。
LT3003 采用小型 10 引脚 MSE 封装。
应用
- 高功率 LED 镇流器
- 汽车照明
- 视频摄像机
- TFT LCD 背光照明
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R518 Reliability Data3/26/2018
-

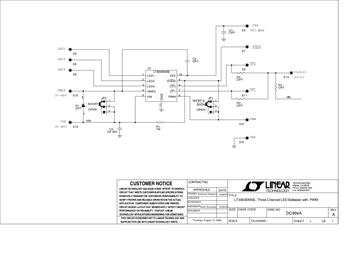

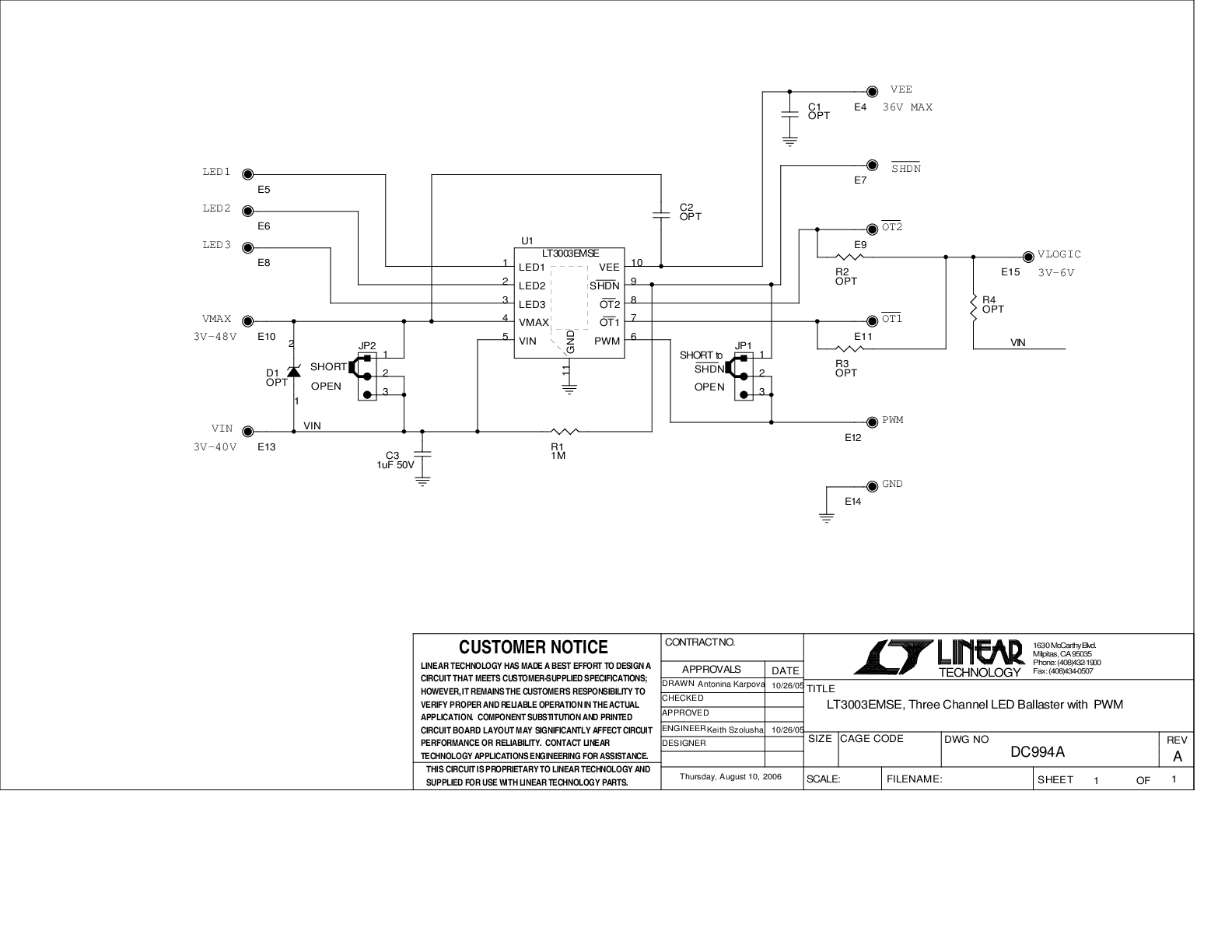

DC994A - Demo Manual9/24/2009
-
Reliable, Efficient LED Backlighting for Large LCD Displays12/1/2006 LT Journal
配套产品推荐
LT3003 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3003EMSE#PBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| LT3003EMSE#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R518 Reliability Data |
