特性
- 锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 电池快速充电
- 充电电流调节简单，只需一只低成本、1/32W电阻
- 高效充电器，充电电流高达 1.5A
- 内部基准电压精确度 0.6%
- 预置电池电压：4.1V，4.2V，8.2V，8.4V
- 500kHz 或 200kHz 开关频率，减小充电器体积
- 低电池反向漏电电流：5µA
- 锂离子电池充满指示
- 充电电流精度：典型值 5%
- 低停机电流
- LT1571-1：200kHz，可调电压
- LT1571-2：200kHz，固定电压 8.2V 或 8.4V
- LT1571-5：500kHz，固定电压 4.1V 或 4.2V
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT1571可为 1V 至 20V 的电池充电。工作在 200kHz (LT1571-1，LT1571-2) 或 500kHz (LT1571-5) 的饱和开关提高了充电效率，并减小了充电器的体积。当充电电流降至设定值的 20% 时，逻辑输出(标志)指示锂离子电池接近充满。LT1571-1 和 LT1571-2 采用 28 脚熔丝引线窄 SSOP 封装。LT1571-5 采用 16 脚熔丝引线窄 SSOP 封装。
Applications
- 移动电话、个人数字助理（PDA）、笔记本计算机、便携式设备
- 锂离子、镍氢、镍镉和铅酸充电电池座式充电器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1571
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
应用笔记
-
全部
-
英文
-
日文
-
中文
数据手册
2
可靠性数据
1
21.17 K
应用笔记
2
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
解决方案设计及宣传手册 1
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1571EGN-1#PBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT1571EGN-1#TRPBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT1571EGN-2#PBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT1571EGN-2#TRPBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT1571EGN-5#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT1571EGN-5#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
- LT1571EGN-1#PBF
- 引脚/封装图-中文版
-
28-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1571EGN-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1571EGN-2#PBF
- 引脚/封装图-中文版
-
28-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1571EGN-2#TRPBF
- 引脚/封装图-中文版
-
28-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1571EGN-5#PBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT1571EGN-5#TRPBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
8月 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LT1571EGN-1#PBF
量产
LT1571EGN-1#TRPBF
量产
LT1571EGN-2#PBF
量产
LT1571EGN-2#TRPBF
量产
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LT1571EGN-5#PBF
量产
LT1571EGN-5#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LT1571EGN-5#PBF
量产
LT1571EGN-5#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LT1571EGN-5#PBF
量产
LT1571EGN-5#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LT1571EGN-1#PBF
量产
LT1571EGN-1#TRPBF
量产
LT1571EGN-2#PBF
量产
LT1571EGN-2#TRPBF
量产
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LT1571EGN-5#PBF
量产
LT1571EGN-5#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LT1571EGN-5#PBF
量产
LT1571EGN-5#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LT1571EGN-5#PBF
量产
LT1571EGN-5#TRPBF
量产
软件和型号相关生态系统
评估套件 3

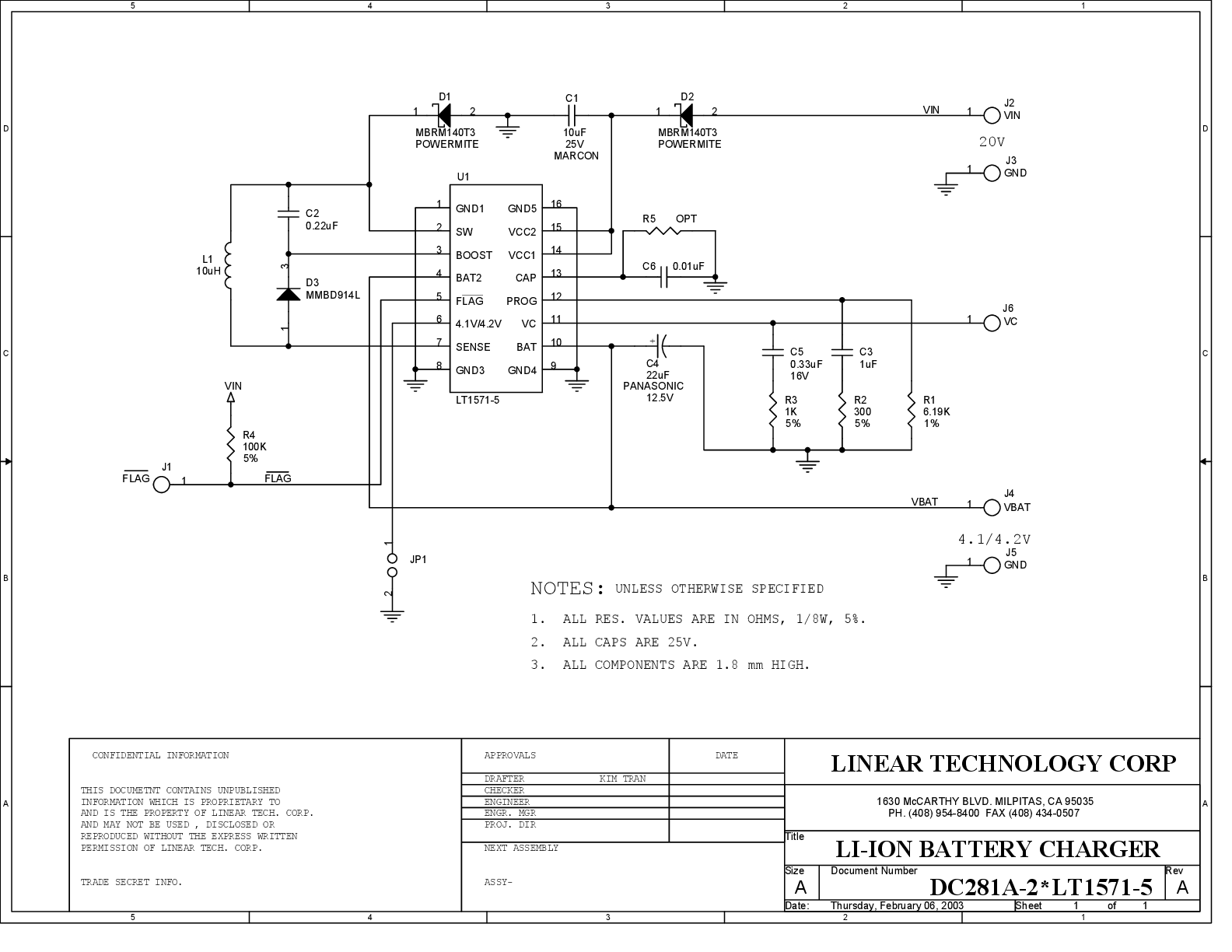

DC281A
LT1571CGN-5 | 锂离子电池充电器，跳线可选。4.1或4.2V
产品详情
DC281A：LT1571具有预设电压和端接标志的恒流/恒压电池充电器演示板。
资料
DC288A-B
LT1571EGN-1 | Li-Ion Battery Charger, 15.6V to 25V Input, 12.6V or Adjustable. Output @ 1A
产品详情
DC288A-B: Demo Board for the LT1571 Constant-Current/Constant-Voltage Battery Charger with Preset Voltage and Termination Flag.
资料

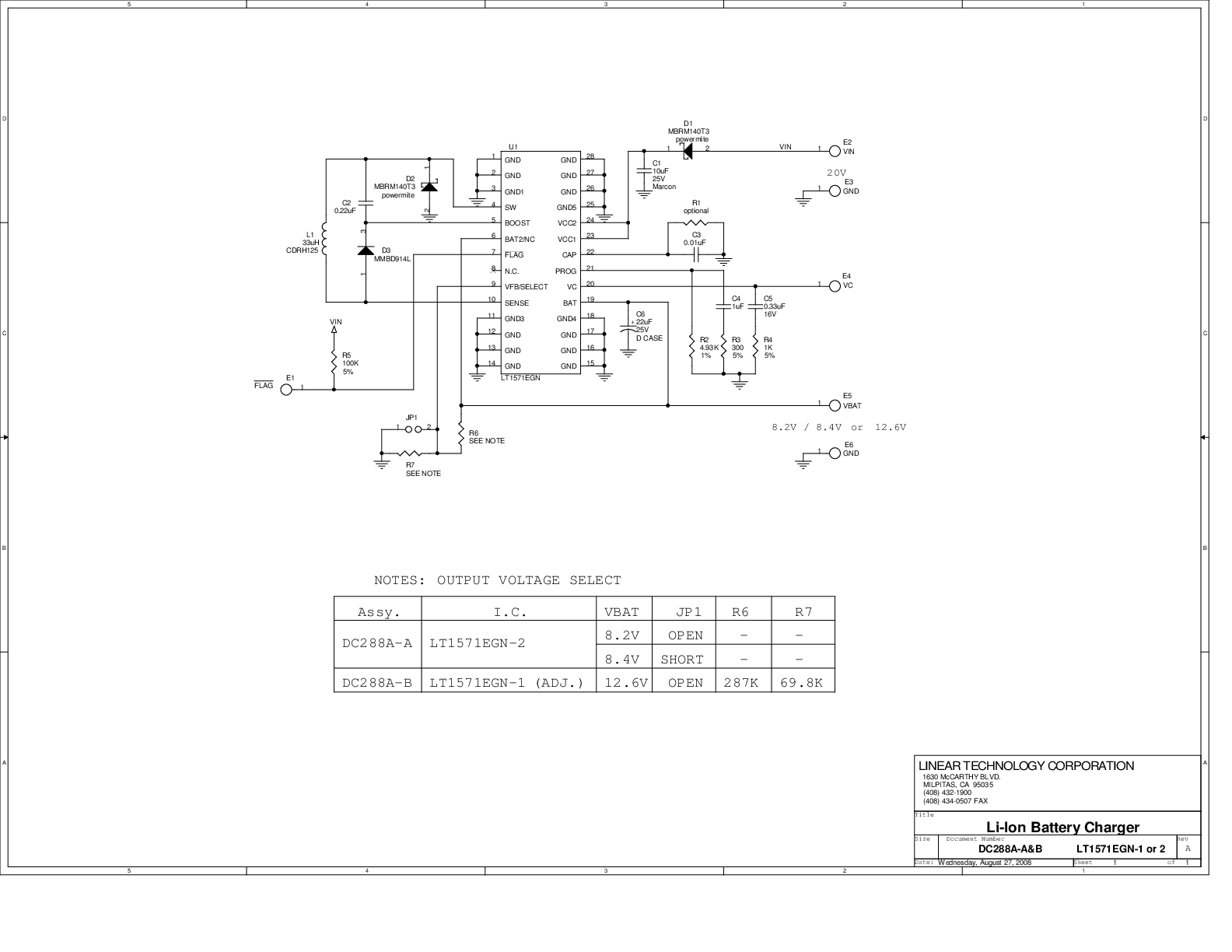

DC288A-A
LT1571EGN-2 | Li-Ion Battery Charger, 12V to 25V Input, 8.2V or 8.4VOUT @ 1A
产品详情
DC288A-A: Demo Board for the LT1571 Constant-Current/Constant-Voltage Battery Charger with Preset Voltage and Termination Flag.
资料
