LT1120
不推荐用于新设计具比较器和停机功能的微功率稳压器
- 产品模型
- 6
Viewing:
产品详情
- 40μA 电源电流
- 125mA 输出电流
- 2.5V 基准电压
- 基准 输出可供应和吸收 2mA 电流
- 集电极开路比较器吸收 10mA 电流
- 逻辑停机

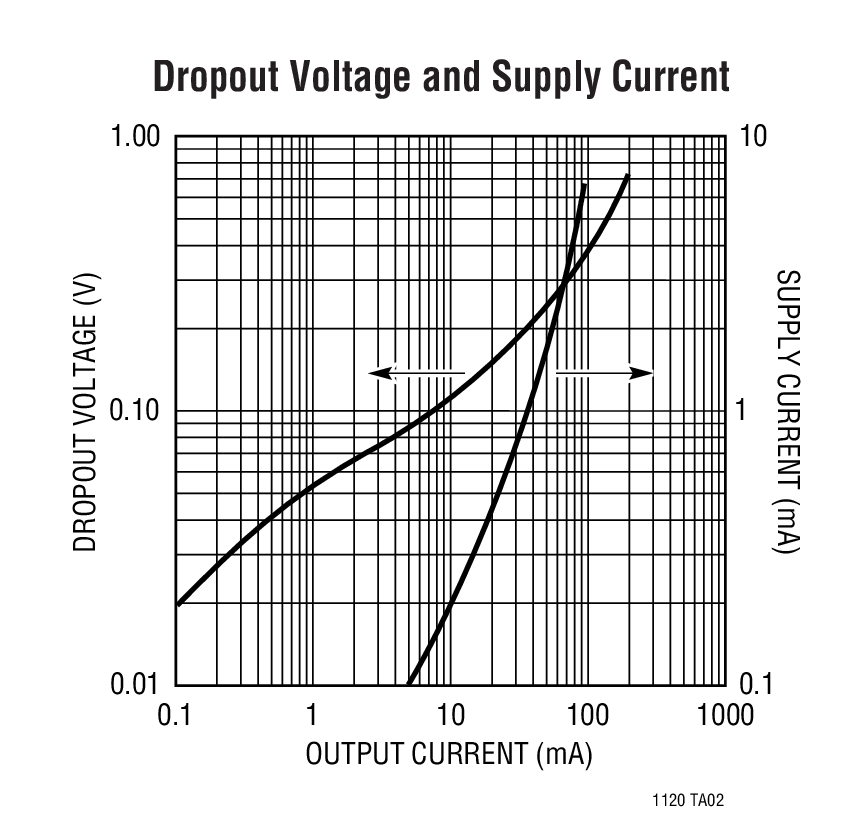

- 0.2V 压差
- 热限制

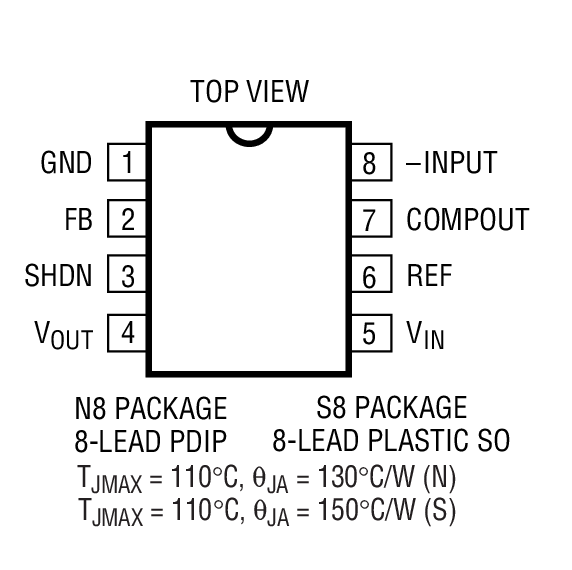

- 采用 8 引脚 DIP 和 SO 封装
LT®1120 把微功率正稳压器和独立集电极比较器集成在单颗芯片上。LT1120 能够利用仅 40μA 的电源电流来提供超过 125mA 的输出电流。输入电压范围为 4.5V 至 36V，压差电压为 0.6V (在 125mA)。压差电压随着负载电流的下降而减小。该芯片上还集成了一个能够供应或吸收电流的 B 类输出 2.5V 基准。一个停机引脚实现了输出的逻辑关断。
比较器可用于系统或电池监视。例如，可以采用比较器来发出“低系统电压”状况的警告。通过增加外部输出电容能够完成面向放大器应用的比较器频率补偿。
2.5V 基准将供应或吸收电流。这使得它能够被用作一个电源分离器或辅助输出。
Applications
- 电池系统
- 后备电池系统
- 便携式终端
- 便携式仪器
- 存储器保持激活
参考资料
数据手册 1
可靠性数据 1
应用笔记 3
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1120CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1120CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1120CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1120IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1120IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1120IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
