HMC8414

推荐用于新设计

具有旁路开关的低噪声放大器，0.1 GHz至10 GHz

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

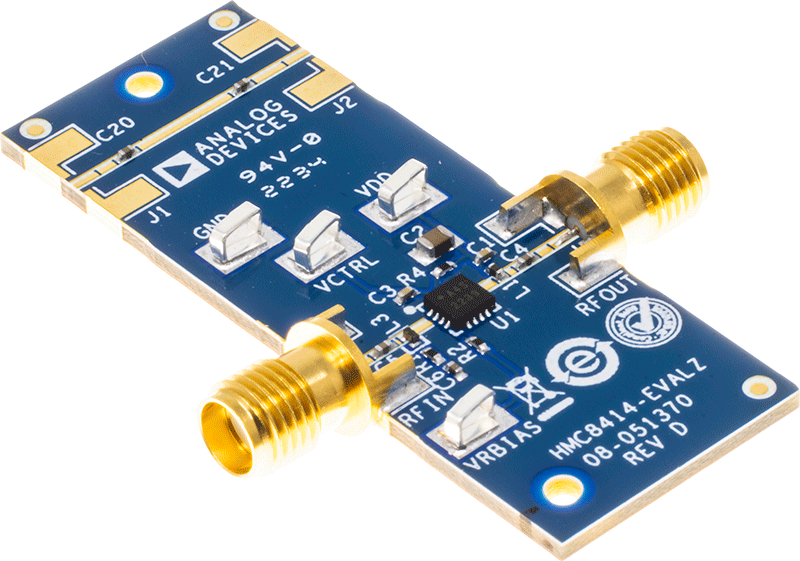

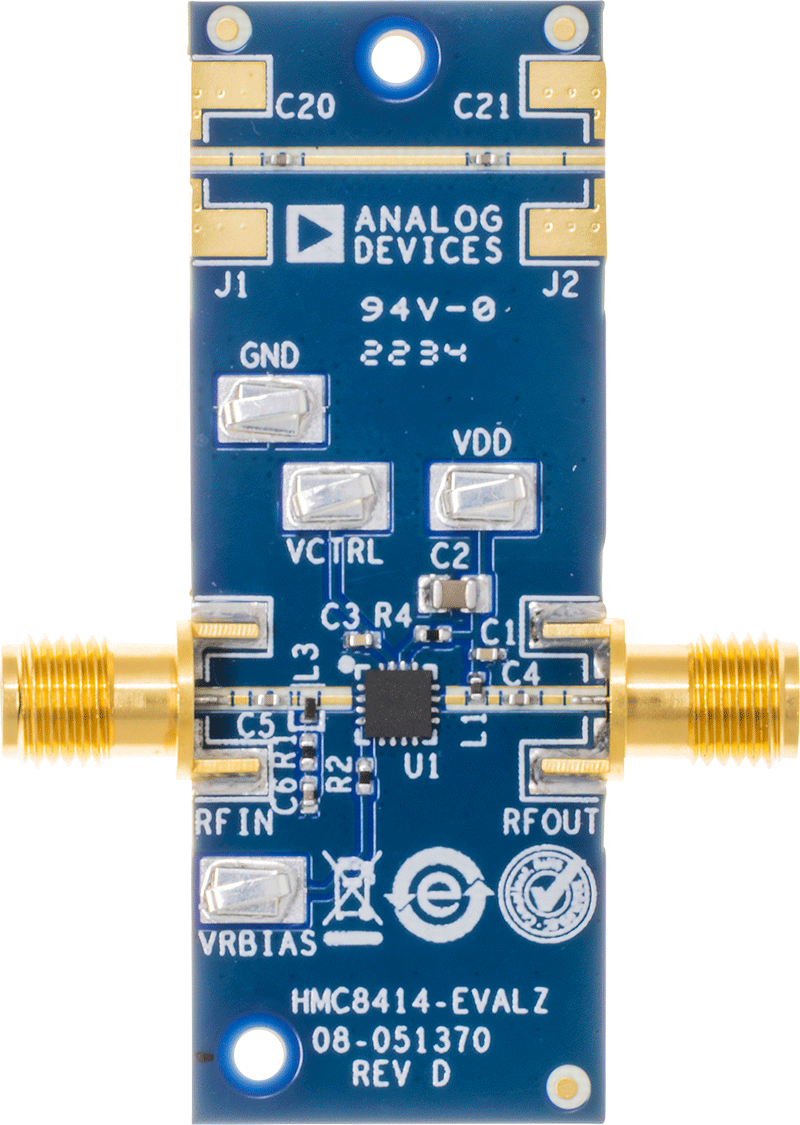

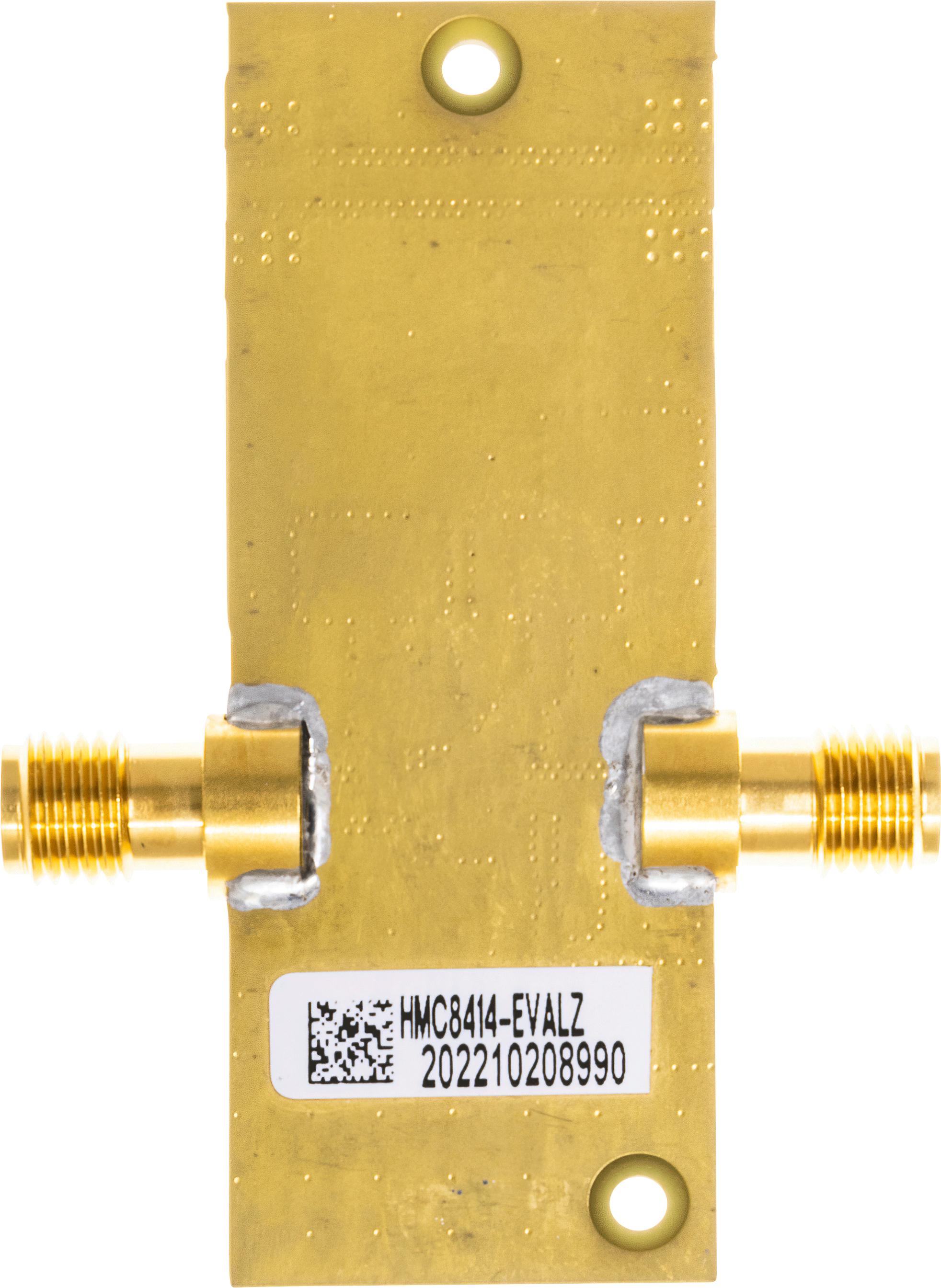

概述

  • 集成放大器旁路开关
  • 具有自偏置，偏置电流可调
  • 放大器路径增益：16 dB（典型值，7 GHz至10 GHz时）
  • 放大器路径中的OIP3：36.5 dBm（典型值，0.1 GHz至4 GHz时）
  • 放大器路径中的噪声系数：2 dB（典型值，0.1 GHz至4 GHz时）
  • 旁路路径中的插入损耗：1.5 dB（典型值，0.1 GHz至4 GHz时）
  • 16引脚、3 mm × 3 mm LFCSP封装

HMC8414是一款具有旁路开关的低噪声宽带放大器，工作频率范围为0.1 GHz至10 GHz。集成旁路开关可实现具有接收路径信号变化较大的高动态范围系统。在旁路路径中，典型插入损耗和输入三阶交调点(IIP3)分别为1.5 dB和49.4 dBm。

在器件的整个工作范围内，HMC8414的输入和输出内部匹配至50 Ω。单一正电源电压的范围为3 V至6 V。偏置电流通过RBIAS引脚和VDD引脚（RFOUT/VDD1和VDD2）之间连接的电阻进行设置，并且可以在其标称值90 mA左右变化。

HMC8414采用砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)工艺制造。它采用符合RoHS标准的3 mm × 3 mm、LFCSP封装，额定工作温度范围为−40°C至+85°C。

应用

  • 测试与测量设备
  • 宽带高动态范围接收器

    •
