概览

优势和特点

  • RF带宽: 25 MHz至3,000 MHz
  • 3.3 V电源
  • 鉴相器最高速率: 100 MHz
  • 超低相位噪声
    • −110 dBc/Hz(频带内,典型值),fO (2000 MHz)
  • 小数品质因数(FOM): -226 dBc/Hz
  • 24位步长,3 Hz典型分辨率
  • 频率误差为0 Hz的精确频率模式
  • 快速跳频

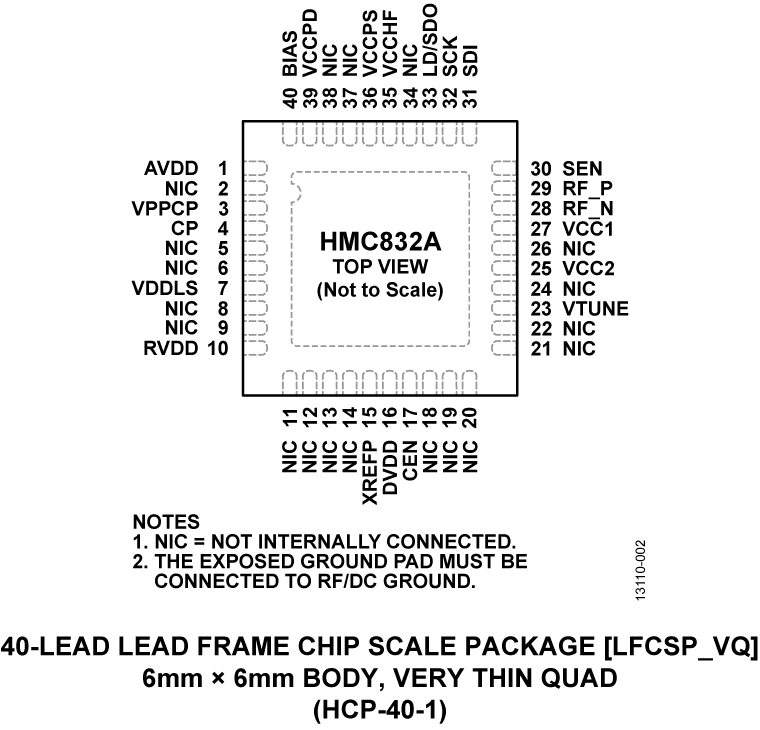

  • 40引脚、6 mm × 6 mm LFCSP封装: 36 mm2

产品详情

HMC832A是一款3.3 V、高性能、宽带、N分频、锁相环(PLL),集成基频范围为1500 MHz至3000 MHz的压控振荡器(VCO),以及VCO输出分频器(分频比为1、2、4、6、… 62),支持HMC832A产生25 MHz至3000 MHz的连续频率。 集成式鉴相器(PD)和Σ-Δ调制器的工作频率高达100MHz,提供较宽的环路带宽、较快的频率调谐以及出色的频谱性能。

HMC832A在所有频率下均具有业界领先的相位噪声和杂散性能,可以最大程度地降低阻塞效应,改善接收机灵敏度和发射机频谱纯度。 低噪底(−160 dBc/Hz)不会对发射机应用中的调制器/混频器噪底有任何影响。

HMC832A与市场领先的集成VCO的HMC830 PLL尺寸兼容。 它采用3.3 V电源供电和创新型可编程性能技术,通过选择低功耗模式或高性能模式,针对各应用定制功耗和相应的噪底性能,从而提高噪底性能。

HMC832A的其它特性包括:12 dB RF输出增益控制(1 dB步进)、输出静音功能(可在器件未锁定的情况下发生频率变化时自动对输出进行静音处理)、可选输出回损、可编程差分或单端输出,在单端模式下可分别选择各输出、以及Σ-Δ调制器精确频率模式,用户可产生频率误差为0 Hz的输出频率;寄存器可配置3.3 V或1.8 V串行端口接口(SPI)。

应用

  • 蜂窝通信基础设施
  • 微波无线电
  • WiMax, WiFi
  • 通信测试设备
  • 有线电视设备
  • 替代DDS
  • 军事
  • 实现无杂散性能的可调谐基准电压源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

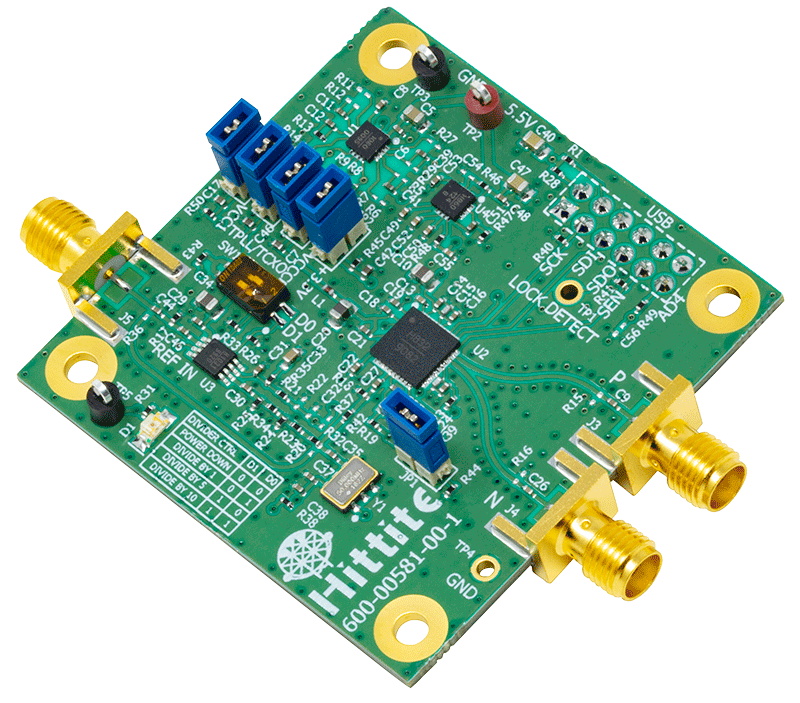

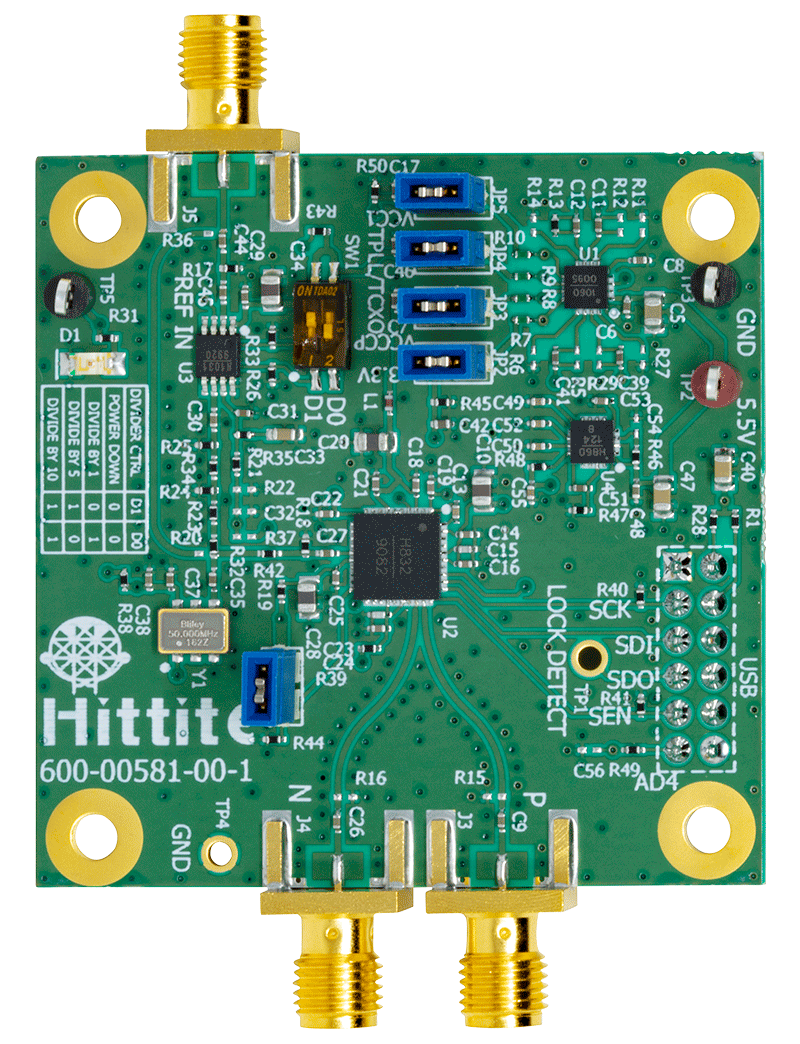

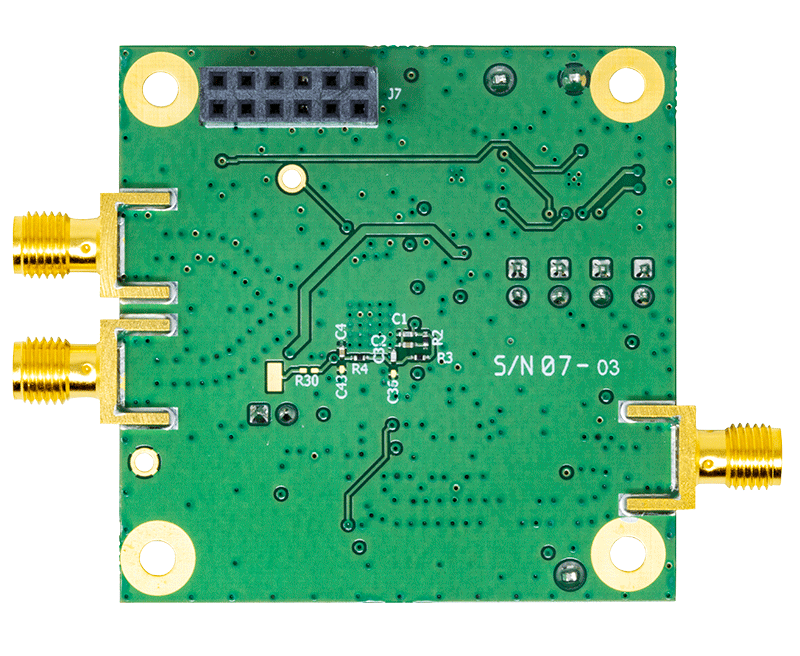

评估套件 (1)

工具及仿真模型

设计工具

ADIsimFrequency Planner Tool

For those developers dealing with integer boundary spurs from Analog’s PLL synthesizers, the best solution is ADIsimFrequencyPlanner. The frequency planner quickly analyzes the PFD frequency for a user’s output requirements and then optimizes the frequency of each output to identify the highest contributing integer boundary spur performance.
